دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 4-11- نمای بتنی مسلح شده با شبکه الیاف TRC

نمای بتنی مسلح شده با شبکه الیاف یک نوع نمای سیمانی است که در آن برای مسلح کردن نمای سیمانی از شبکه الیاف استفاده می شود. ضخامت لایه سیمانی بین  15 تا 20 میلیمتر می باشد. نسبت مناسب سیمان و سنگدانه در لایه سیمانی 1 به 2 می باشد. می توان از پوزولان ها به عنوان جایگزین قسمتی از سیمان استفاده نمود. در این روش از شبکه الیاف شیشه مقاوم به قلیا (AR-Glass) با مقاومت تسلیم بیش از 1000MPa می‌توان استفاده نمود .

شبکه الیاف یک ساختار شبکه ای متشکل از نخ های ممتد است که به یکدیگر متصل شده اند. شبکه الیاف باید دارای ساختار دو جهته باشد. در شبکه الیاف دوطرفه در هر دو جهت نخ ها از مقاومت کششی بالایی برخوردار می‌باشند. فاصله بین چشمه ها (یک نخ تا نخ مجاور) در ساختار شبکه ای بنا به طراحی می تواند متفاوت باشد. اما این فاصله نباید از 5 میلیمتر کمتر و از 10 میلیمتر بیشتر باشد. همچنین حداکثر اندازه سنگدانه مورد استفاده در ملات، برای اتصال شبکه الیافی نباید از نصف فاصله باز بین چشمه ها بیشتر باشد.

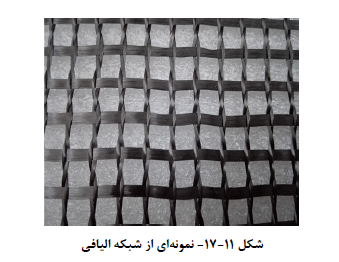

ژئوگریدهایی که ساختار شبکه ای پلیمری داشته و از نخ و الیاف تشکیل نشده اند و همچنین پارچه الیافی که عموماً در ساختارهای کامپوزیت FRP مورد استفاده قرار می‌گیرد، نباید به عنوان شبکه الیافی مورد استفاده قرار گیرند. شکل (11-17) نمونه ای از شبکه های الیافی را نمایش می‌دهد.

لازم به ذکر است الیاف شیشه مورد استفاده در محیط سیمانی حتماً باید از الیاف شیشه مقاوم به قلیا باشند، به علت اینکه در محیط سیمانی (با PH>12/5)، الیاف شیشه تحت تأثیر قلیایی محیط پیرامون خود قرار می‌گیرند و کاهش مقاومت پیدا می‌کنند. در نهایت فرآیند خوردگی در محلول قلیایی با گذشت زمان می‌تواند تا تخریب کامل شبکه ادامه پیدا کند و به این ترتیب طول عمر الیاف لایه تقویت کاهش می‌یابد. کاهش مقدار قلیای سیمان و ایجاد یک لایه سد محافظتی روی الیاف در برابر اثرات شیمیایی محیط، هرچند راهکارهای موثری در بهبود خوردگی الیاف شیشه می‌باشند اما کافی نیست و حتماً لازم است از الیاف شیشه مقاوم به قلیا استفاده نمود. الیاف شیشه مقاوم به قلیا باید دارای حداقل 16 درصد زیرکونیا (ZrO2) باشد. تعیین سطح مقطع نخ، دانسیته، مقاومت کششی و مدول الاستیسیته، تعیین درصد زیرکونیا در الیاف و آزمون مقاومت به قلیا از جمله آزمون های ضروری برای شناخت ویژگی های الیاف شیشه می‌باشند .

تعیین سطح مقطع نخ، دانسیته، مقاومت کششی و مدول الاستیسیته، تعیین درصد کربن یا گرفتن طیف مادون قرمز FTIR از نمونه، از جمله آزمون های ضروري براي شناخت ویژگی های شبکه الیاف کربنی می باشند.

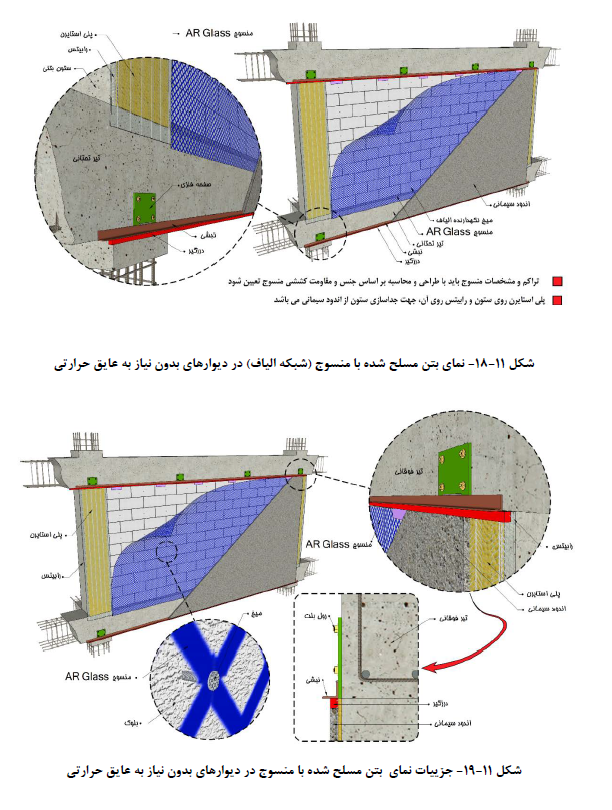

روش اجرای این نما به این صورت است که شبکه الیاف بر روی دیوار نصب می‌شود و سپس ملات سیمانی بر روی آن پاشیده می‌شود .می‌توان به لایه انتهایی ملات سیماتی مانند نمای سیمانی رنگ اضافه نمود. جزییات این روش در شکل های (11-18) الی( 11-19) نشان داده شده است. در صورتی که دیوار به صورتی باشد که نیاز به عایق حرارتی داشته باشد می‌توان از جزییات نشان داده شده در شکل های (11-20) و (11-21) استفاده نمود.
