دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 2-7- اجزای سیستم اتصال خشک

بسته به اینکه نوع سیستم اجرای سرامیک به صورت نمای پردهاي یا دیوار نما باشد. بار وارده به نمای سرامیکی به تیرهای طبقات یا دیوار پشتیبان نما وارد می‌شود.قاب سازه ای و دیواره ای پشتیبان باید از نظر دارا بودن سطحی صاف و شاغولی و قرار گیری در محدوده رواداری های مجاز و شرایط تعیین شده برای نصب سیستم سرامیکی کنترل شوند.

2-2-7- زیرسازی

زیرسازی نصب خشک سرامیک، متشکل از پروفیل های قائم و براکت های اتصال می‌باشد که این پروفیل ها و براکت ها از آلیاژ آلومینیوم یا فولاد گالوانیزه با حداقل ضخامت 2 میلیمتر تشکیل شده است. این پروفیل ها و براکت ها باید به نحوی به تیر طبقات یا دیوار پشتیبان بسته به نوع سیستم نما متصل شوند که قادر به تحمل انبساط و انقباض حرارتی و همچنین تغییر شکل های جانبی و ثقلی تکیه‌گاه باشند به طوری که باعث ایجاد تنش و آسیب در پوشش نما نشوند. وسایل اتصال پروفیل به تیر یا دیوار پشتیبان به شرح زیر می‌باشند:

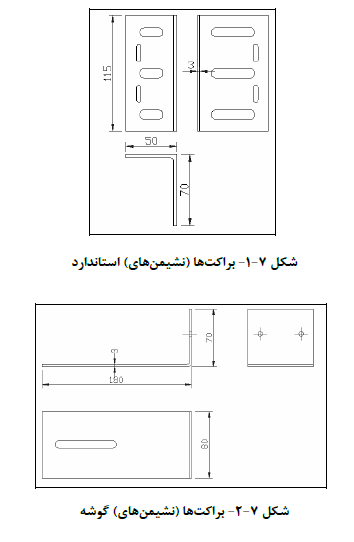

الف - براکت ها

به طور کلی دو نوع براکت (نشیمن) در ساختمان این نوع نما مورد استفاده قرار می‌گیرد.

1- براکت‌های نگه دارنده

این براکت‌ها بارهای ثقلی، بار باد و زلزله را به سازه منتقل می‌کنند و معمولا به تیرهای سازه ای متصل می‌شوند.

2- براکت های حائل (پشت‌بند)

این براکت ها بارهای باد و زلزله را منتقل کرده و به دیوارهای پشتیبان متصل می‌شوند. در صورت اجرای نمای پرده ای، این براکت ها حذف می شوند و دیوار پشت نما برای نیروهای کمتری طراحی می‌شود اما به علت حذف تکیه‌گاه جانبی مقاطع پروفیل های قائم در سیستم پردهای به مراتب سنگین تر خواهد بود.

ب - پروفیل های قائم

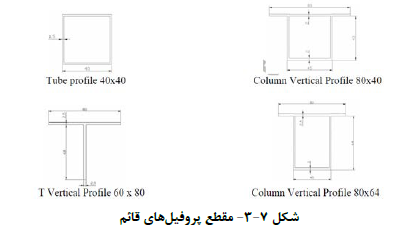

پروفیل های قائم می‌توانند با مقاطع متفاوت که نمونه هایی از آنها در شکل 7-3 نمایش داده شده است اجرا شوند.

3-2-7- اتصالات

مهارها جهت اتصال پروفیل ها به یکدیگر و همچنین اتصال براکت ها مورد استفاده قرار می‌گیرند. مهارها باید از فولاد ضد زنگ ساخته شوند. ابعاد مهار و نوع اتصال دهنده و فواصل نصب مهارها به ساختمان باید توسط طراح تعیین شود .

از واشرهای پلاستیکی مقاوم در برابر ضربه بین مهار و مصالح غیر مشابه (مانند فولاد یا مصالح سیمانی یا ریل های آلومینیومی) برای جلوگیری از واکنش های گالوانیک و تراز کردن و هم سطح کردن مهار، باید استفاده شود. هر ریل قرارگیری پانل سرامیکی باید حداقل با 2 مهار برای ایجاد مهار کافی به تیر یا دیوار پشتیبان متصل شود.
