دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 7-3- نصب سرامیک تراکوتا

1-3-7- مشخصات ریل در نصب خشک سرامیک تراکوتا

در نصب این نوع از سرامیک ها، فاصله ریل ها باید با توجه به نیروهای وارده مشخص شود. فواصل سوراخ ریل به ارتفاع پانل بستگی دارد .

برای ایجاد سوراخ ریل در محل، فاصله سوراخ انتهایی تا انتهای ریل باید 25 میلیمتر باشد. سوراخ انتهایی در فاصله 45 میلیمتر از انتهای پانل قرار خواهد گرفت. فاصله ضلع فوقانی بالاترین سوراخ از بالای ریل 12/5 میلیمتر می‌باشد.

در شرایطی که پانل های فوقانی و تحتانی دارای ارتفاع استاندارد نبوده و به سوراخ های ریل برخورد نمی‌کنند، بست‌ها باید اصلاح شوند. بست فوقانی اصلاح شده، در بالای ریل و بدون استفاده از سوراخ نصب می‌گردد و بست تحتانی اصلاح شده به طور مستقیم و بدون استفاده از سوراخ، به ریل پیچ می‌شود.

2-3-7- الزامات نصب ریل در سرامیک تراکوتا

در نصب ریل باید به شاقولی بودن آن توجه داشت. در صورت نصب نامناسب ریل، نصب پانل ها دچار مشکل خواهد شد و باعث ایجاد ضعف هایی در کل سیستم خواهد شد .

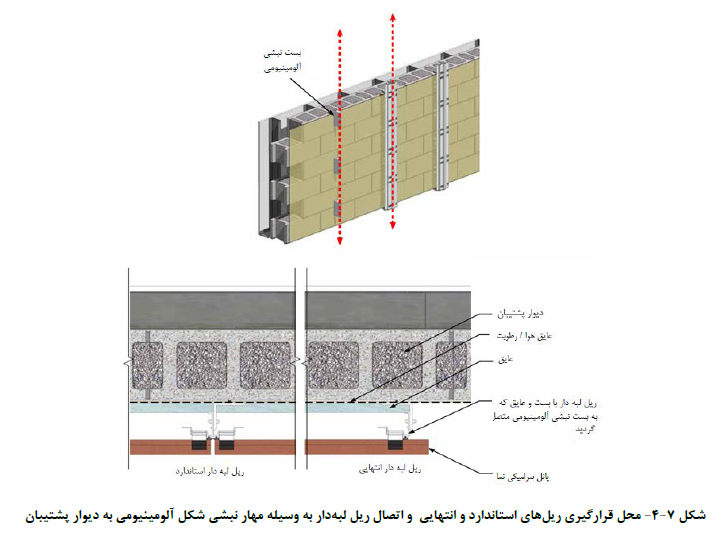

محل استاندارد ریل ها مطابق با درزهای پانل می‌باشد. ریل انتهایی باید با کمی فاصله از لبه پانل نصب شود. نیم ریل باید در مجاورت محل قطع نمای سرامیکی نصب شود. حداکثر فاصله مجاز ریل های قائم 60 سانتیمتر است (شکل 7-4).

برای جلوگیری از واکنش های گالوانیک بین ریل های آلومینیومی و سایر مصالح غیر مشابه (مانند فولاد یا مصالح سیمانی) و همچنین برای تراز کردن و شاغولی کردن ریل ها باید از واشرهای پلاستیکی مقاوم در برابر ضربه استفاده شود. همچنین میتوان از سایر مصالح جداکننده مانند رنگ قیری برای پوشش سطوح آلومینیومی که ممکن است در تماس با سایر مصالح قرار گیرند، استفاده کرد. درزپوش ها پس از نصب ریل در آن قرار داده می‌شود. انتهای ریل باید خم شده و روی درزپوش عمودی قرار گیرد تا از حرکت درزپوش در طول نصب پانل جلوگیری شود.

در سازه های دارای دیوارهايی پشتیبان مصالح بنایی یا بتنی می‌توان برای نصب سرامیک از ریل های لبه دار استفاده نمود .

ریل لبه دار به وسیله مهار نبشی شکل آلومینیومی یا فولاد گالوانیزه به دیوار پشتیبان متصل می‌شود (شکل 7-4).

3-3-7- الزامات نصب پانل و مهار

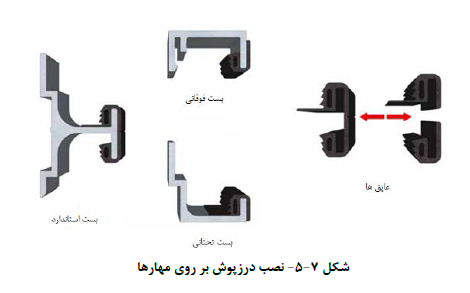

درزپوش ها برای محکم کردن پانل ها به دور مهارها پیچیده می‌شوند. (شکل 7-5)

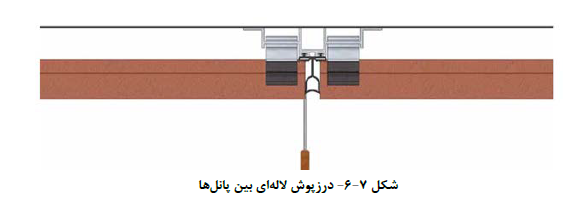

باید اطمینان حاصل شود که کناره های پانل، درز عمودی ثابت و صافی را ایجاد کنند. می‌توان از چکش پلاستیکی برای ضربه زدن پانل برای قرار گرفتن در راستایی که دارای فاصله مناسب برای ایجاد درز می‌باشد، استفاده کرد. ضروری است که مهارها و پانل ها کاملاً در جای خود قرار گیرند و درز افقی مشخص شده بین پانل ها در طول نصب حفظ شود. باید از یک درزپوش لاله ای بین پانل های سرامیکی استفاده کرد (شکل 7-6). در طول نصب و تنظیم پانل ها باید توجه داشت که درزپوش به درستی تنظیم شود.
