4-7- نصب خشک سرامیک پرسلانی

روش های مختلفی براي نصب خشک سرامیک پرسلان وجود دارد. در تمام این روش ها باید به دو نکته اساسی توجه شود:

1- باید توجه شود که پروفیل های قائم باید در تراز طبقات، قطع شود تا هر طبقه عملکردی جداگانه از سایر طبقات داشته باشد و نما تحت اثر جابجایی های نسبی طبقات قرار نگیرد.

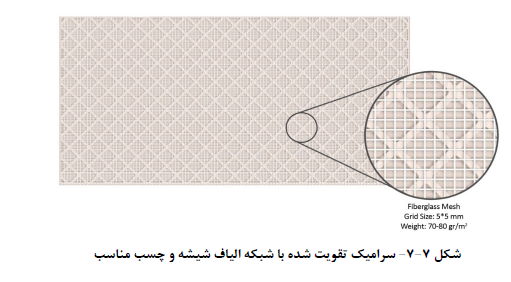

2- به منظور جلوگیری از سقوط سرامیک ها از نما، باید سطح پشت تمامی سرامیک ها در نمای خارجی ساختمان های پنج طبقه و بیشتر با استفاده از شبکه الیاف شیشه و چسب مناسب مسلح شود. ( شکل 7-7)

3- فاصله آزاد مجاز بین سرامیک ها 4 تا 8 میلیمتر می‌باشد .

4- باید از لاستیک های ضربه گیر در محل شیار پروفیل قائم استفاده نمود.

1-4-7- سیستم نصب نمایان

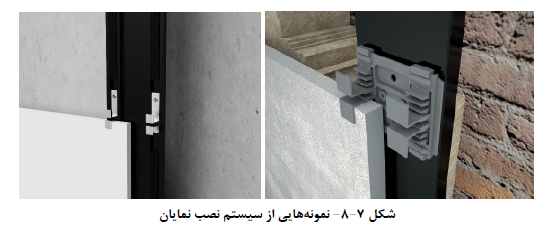

این روش یکی از مطمئن ترین روش های نصب سرامیک های پرسلان به روش خشک است و مزایای متعددی همچون سرعت بالاي اجرا، قابلیت رگلاژ و همچنین سهولت تعویض سرامیک را دارد. در این روش مهار به گونه ای نصب می‌شود که سرامیک در داخل آن قرار گرفته و مهار شود. مهار به زیرسازی و شبکه آلومینیومی یا فولادی مطابق شکل (7-8) متصل می شود .مهارها از جنس فولاد ضد زنگ بوده و می‌توان آن‌ها را با رنگ‌های کوره ای متناسب با رنگ سرامیک، رنگ نمود.

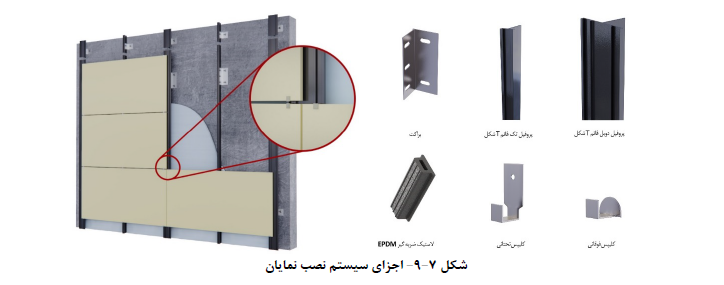

اجزای مختلف سیستم نصب نمایان در شکل 7-9 نمایش داده شده است.

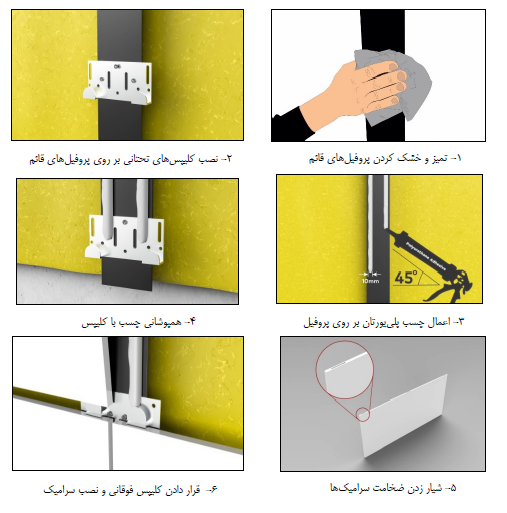

مراحل نصب سیستم نصب نمایان در (شکل 7-10) نشان داده شده است:

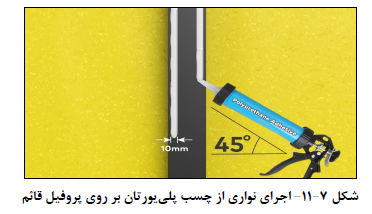

در روش نصب نمایان براي اتصال سرامیک به پروفیل ها می‌توان از چسب پلی یورتان (شکل 7-11) به همراه مهارهای مکانیکی استفاده نمود. در این حالت، پس از نصب مهارهای تحتانی به وسیله پیچ های خودکار به پروفیل های قائم، نواری از چسب پلی یورتان بر روی پروفیل قائم قرار داده می‌شود. این لایه چسب پلی یورتان باعث اتصال سرامیک به پروفیل قائم و افزایش امنیت قطعات متصل شده به نما می‌شود.

2-4-7- سیستم نصب پنهان

این سیستم براي سرامیک های پرسلان قابل استفاده است. برای جلوگیری از اتلاف بالای مصالح و خرد شدن آنها توصیه می‌شود که سوراخ کاری های مورد نیاز در سرامیک با توجه به فواصل قاب آلومینیومی در کارخانه انجام شود و سوراخ کاری های قاب آلومینیومی در سایت انجام شود .

1-2-4-7- سیستم نصب با مهار و قلاب

در این سیستم مهار و قلاب در پشت سرامیک ها تعبیه می‌شود و پس از ریل کشی، بر روی ساختمان نصب و رگلاژ خواهند شد. قلاب‌ها از جنس آلومینیوم یا فولاد گالوانیزه می‌باشند. رگلاژ هرکدام از سرامیک‌ها و یا تعویض هر کدام در هر نقطه‌ای از سطح نما به سهولت امکان‌پذیر است (شکل‌های 7-12 و 7-13).

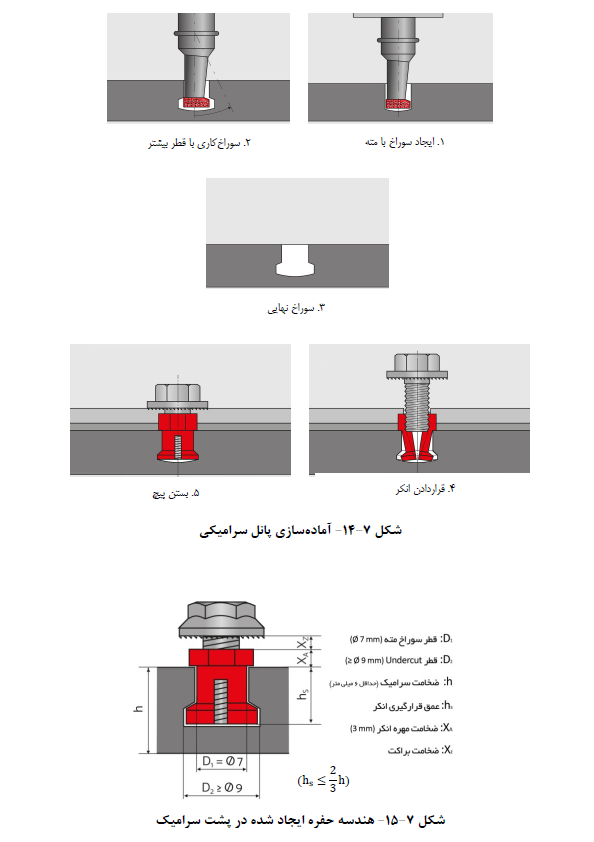

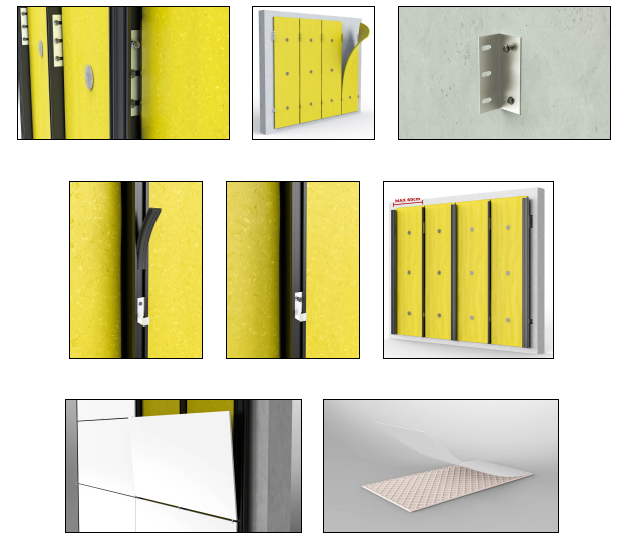

شکل 7-14 مراحل آماده سازی پانل سرامیکی را در این روش و شکل 7-15 هندسه حفره ایجاد شده در پشت سرامیک را نشان می‌دهد.

مراحل نصب نمای سرامیکی با روش نصب نهان در شکل 7-16 نشان داده شده است.

2-2-4-7- سیستم نصب با ایجاد شکاف

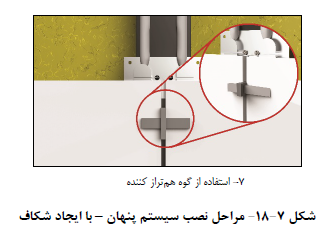

در این روش ابتدا در ضخامت سرامیک با دستگاه شیار زن، شیاری به طول 3 تا 5 سانتیمتر ایجاد شده و پس از زیرسازی ،با قرار دادن مهار از جنس استیل ضدزنگ در شیار سرامیک عملیات نصب اجرا می‌شود. نمونه‌ای از این نوع مهار در شکل (7-17) مشاهده می‌شود.
