دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 5-10- اتصال پانل های بتنی پیش ساخته به سازه

اتصالات پانل های بتنی به ساختمان ها جز حساس ترین موضوعات در پروژه های اجرای نماهای بتنی پیش ساخته می‌باشد .

براي هر پانل دو نوع اتصال به کار می‌رود:

1- اتصال جهت انتقال بار ثقلی

2- اتصال جهت انتقال بار جانبی

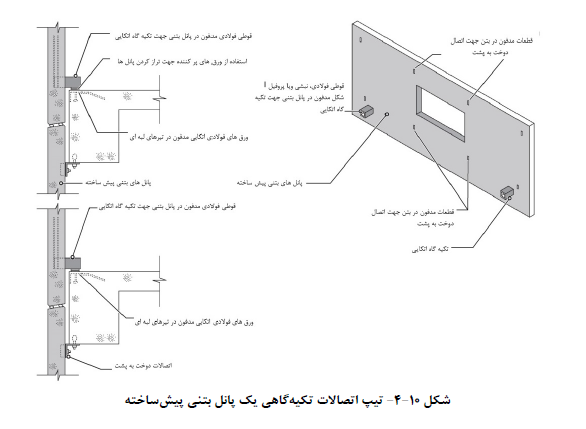

برای هر پانل دو اتصال برای بار ثقلی کافی است که تکیه گاه اتکایی نامیده می‌شوند و معمولاً سعی می‌شود تا جایی که ممکن است، نزدیک به ستون پیش بینی شوند. اتصالات مربوط به بار جانبی که دوخت به پشت نامیده می‌شوند، معمولاً بسته به نیاز سازه ای برای هر پانل به تعداد دو عدد و یا بیشتر پیش بینی می‌شوند (شکل 10-4).

1-5-10- تکیه گاه ها بار ثقلی (اتکایی)

رایج ترین اتصال اتکایی برای پانل های پیش ساخته با توجه به هم ارتفاعی آنها با یک طبقه از ساختمان، یک قطعه فولادی قوطی شکل است که بخشی از آن داخل پانل جای می‌گیرد و بخشی از آن که بیرون از پانل قرار می‌گیرد بر روی ورق های فولادی اتکایی (نبشی فولادی) که در لبه های تیرهای پیرامونی جاسازی شده است می‌نشیند. به دلیل خطاهای ساخت ،در سازه یا در پانل های بتنی، اغلب در محل اتصال پانل بتنی به تیرهای پیرامونی از ورق های پرکننده استفاده می‌شود.

پس از تراز کردن پانل ها، تکیه گاه های اتکایی به ورق های اتکایی جوش داده می شوند. سیستم تکیه گاه های اتکایی به گونه ای است که پانل به راحتی در صفحه خود قادر به حرکت است و تحت تاثیر تنش های ناشی از تغییرات حرارت، خزش و انقباض (بتن) قرار نمی‌گیرد.

گاهی به جای استفاده از ورق های پرکننده، در محل تکیه گاه های اتکایی از پیچ های تنظیم استفاده می‌شود، (شکل 10-5). در تکیه گاه های اتکایی به جای پروفیل قوطی، می‌توان از نبشی فولادی یا پروفیل I شکل نیز استفاده کرد (شکل 10-6).

2-5-10- دوخت به پشت (اتصال بار جانبی)

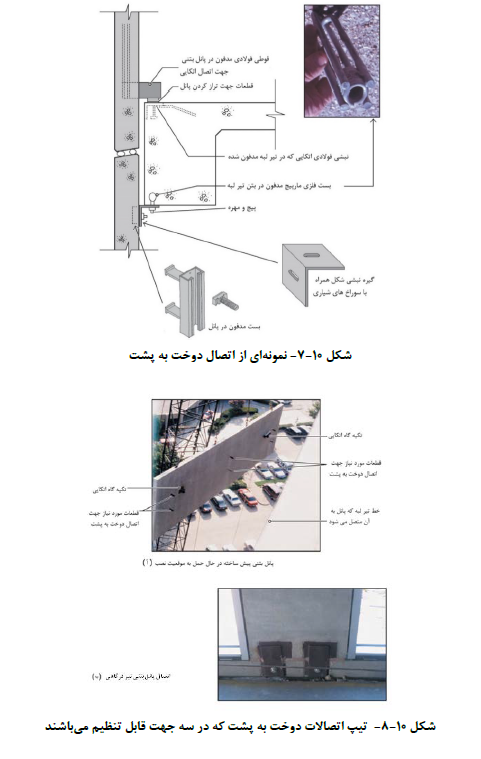

اتصال دوخت به پشت برای تحمل بارهای افقی که از طریق باد یا زلزله به پانل وارد می‌شود طراحی می‌شود. بنابراین این اتصال باید قادر به تحمل تنش های کششی و فشاری عمود بر صفحه پانل باشد. اتصالات دوخت به پشت باید به شکلی طراحی شود که به پانل اجازه حرکت در صفحه خود را بدهد. از طرفی اتصال باید به گونه ای باشد که در هنگام نصب در سه جهت اصلی قابلیت تنظیم شدن را داشته باشد. در شکل های 10-7 و 10-8 نمونه هایی از اتصال دوخت به پشت متداول نشان داده شده است.

3-5-10- پانل ها و سازه های شامل قاب فولادی

دیوارهای پانلی پیش ساخته، به علت بارگذاری خارج از مرکز بر روی تیرهای محیطی، باعث ایجاد پیچش در این تیرها می‌شوند. به علت مقاومت پیچشی پایین تیرهای فولادی (I شکل) پانل های پیش ساخته در قاب های سازه ای فولادی، این مسأله باید در طراحی تیرهای لبه لحاظ گردد.

4-5-10-  فاصله آزاد پانل ها از قاب سازه ای

حداقل فاصله آزاد افقی بین پانل های پیش ساخته و قاب سازه ای ساختمان 5 سانتیمتر است.
