دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 7-10- نمای بتنی پیش ساخته دارای قاب فولادی

در پانل های بتنی پیش ساخته دارای قاب از یک قاب فولادی LSF که در پشت آن‌ها قرار دارد استفاده می‌شود. قاب فولادی ،به علت امکان پرکردن فضای داخل آن با مصالح عایق، نقش عایق را نیز ایفا می‌کند و علاوه بر این فضایی جهت عبور کابل های برق و سایر تاسیسات نیز فراهم می‌کند. از آنجایی که این دیوار LSF در معرض بارهای ناشی از باد قرار ندارد کافیست که این دیوار فقط براي بارهای جانبی وارده از طرف داخل ساختمان و نیروی زلزله وارده بر وزن خود قطعه طراحی شود. در نتیجه قاب فولادی سبک برای این منظور پاسخگو خواهد بود .

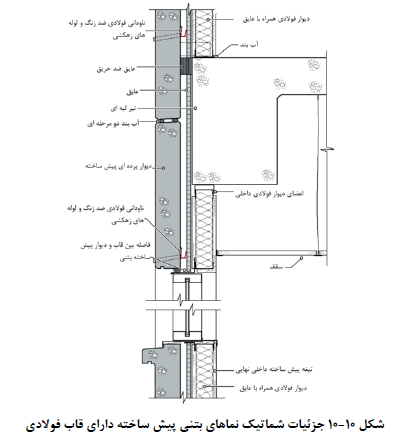

شکل 10-10 تصویری از جزئیات یک نمای بتنی پیش ساخته دارای قاب فولادی را نشان میدهد. در صورت لزوم فاصله بین پانل و قاب فولادی را می‌توان به وسیله عایق های سخت پر نمود .

1-7-10- کنترل نفوذ آب و درزهای بین پانل ها

دیوارهای بتنی در برابر نفوذ آب مقاوم می‌باشند. بنابراین نیازمند کنترل و نگهداری در برابر نفوذ آب نمی‌باشند. باید توجه داشت که درزهای بین پانل ها باید به وسیله میله های پشتیبان و درزگیرها پوشانده و عایق بندی شوند.

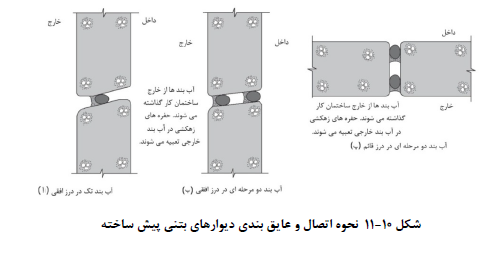

حداقل عرض درز بین پانلها معمولاً 2/5 سانتیمتر پیشنهاد می‌شود. بهتر است از درزگیرهای با سیستم دو مرحله ای استفاده شود که شامل ترکیبی از یک جفت میله پشتیبان و درزگیر است. یکی از میله های پشتیبان و درزگیر در سطح خارجی محل درز و دیگری در سطح داخلی آن قرار داده می‌شود (شکل 10-11).

درزگیر بیرونی عایق آب و هوا بوده و دارای حفره های زه‌کش می‌باشد. درزگیر داخلی پیوسته، بدون هیچ بازشو و عایق هوا می باشد. عایق هوا باید پیوسته بوده و کل درز بین پانل ها را بپوشاند و از محل اتصال پانل ها نیز عبور نماید.

هر دو درزگیر داخلی و خارجی باید از بیرون اجرا شوند تا بین تیرهای محیطی و دال های طبقات ناپیوستگی به وجود نیاید. برای این کار نیازمند غلتک های میله ای عمیق می‌باشد تا میله پشتیبان را تا عمق زیادی داخل درز فرو برده و ماده درزگیر تزریق شود .

در کنار درزهای عایق بندی شده، دیوار پانل بتنی پیشساخته باید به ناودانی های فولادی ضد زنگ و لوله های زهکش جهت جمع آوری و خارج کردن آب هایی که ممکن است در پشت پانل ها جمع شود، مجهز شوند.

استفاده از درزگیرهای تک مرحله ای در صورت عدم امکان نصب درزگیر دو مرحله ای مجاز است.

2-7-10- پانل های دارای عایق (ساندویچ پانل های بتنی)

در مناطق سردسیر، می‌توان از عایق های سخت در بین دو لایه از بتن در ماهای بتنی پیش ساخته استفاده نمود. پانل های ساندویچی از دو بخش لایه بتن داخلی و خارجی تشکیل شده است. در این پانل ها هر دو لایه به وسیله مهار از داخل لایه فومی پلاستیکی به یکدیگر متصل می‌شوند.

 لایه خارجی لایه غیر سازه ای است در حالی که لایه داخلی براي تحمل بارها و انتقال آنها به قاب سازه ای طراحی شده است. در تهیه پانل ها ابتدا لایه غیر سازه اي ریخته می‌شود و سپس مهار ها در داخل آن جاگذاری می‌شوند و پس از آن عایق فومی پلاستیکی بر روی مهار ها قرار داده می‌شود. صفحه عایق شامل سوراخ هایی است که برای محل مهار ها تعبیه شده است. این مهارها از سمت دیگر عایق خارج می شوند و در لایه بتنی که بر روی صفحه عایق ریخته می‌شود مدفون می‌شوند.
