دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 6-10- نمای ظاهری پانل های پیش ساخته

1-6-10 دیوارهای پانلی بتنی پیش ساخته با لایه پوششی آجر

می‌توان رویه خارجی پانل های بتنی پیش ساخته را در هنگام ساخت با لایه نازکی از آجر پوشش داد. بدین منظور معمولا آجرهایی با ضخامت 2 الی 52/5 سانتیمتر استفاده می‌شود. این آجرها در شکل های مختلفی موجود هستند. برای این کار ابتدا آجرها را کف قالب چیده و سپس بتن بر روی آن‌ها در داخل قالب ریخته می‌شود. جهت جلوگیری از جابجایی آجرها در حین انجام عملیات از یک لایه پلاستیکی که محل آجرها در آن مشخص است استفاده شده و آجرها را بر روي آن قرار می‌دهند. لایه پلاستیکی آجرها را در یک ردیف نگه داشته و به بتن اجازه پرکردن درزها را می‌دهد به طوری که مشابه ملات بین آجرها به نظر رسد .

در صورتی که پانل ها با دقت بالایی طراحی و ساخته شوند، تفاوت بارزی بین این دسته از پانل ها و دیوارهای آجر کاری ساخته شده در محل وجود نخواهد داشت .

به دلیل اینکه آجرهاي رسی با جذب رطوبت موجود در هوا منبسط می‌شوند، آجرهای نازک را قبل از استفاده باید در کارگاه تولید پانل های پیش ساخته، جهت خشک شدن نگهداری کنند. این کار باعث می‌شود تا ناسازگاری ذاتی آجر با بتن را که در هنگام خشک شدن دچار انقباض می‌شود، کاهش یابد.

در دیوارهای پانلی بتنی، اتصال بین بتن و آجر اهمیت بالایی دارد. رویه پشتی آجرها باید شیاردار و دندانه ای بوده یا با استفاده از اتصال دم چلچله ای به پانل متصل شوند تا چسبندگی کافی داشته باشند.

2-6-10- دیوارهای پانلی بتنی پیش ساخته با رویه پوششی سنگی

نماي دیوارهاي پانل بتنی پیش ساخته می‌تواند به وسیله رویه سنگ (طبیعی) پوشانده شوند. ضخامت نما بسته به نوع سنگ و ابعاد قطعات نما تغییر می‌کند. مساحت هر یک از قطعات سنگ نمای گرانیتی به 2/25m² و در سنگ های مرمر و سنگ آهک به 1/35m² محدود می‌شود. بنابراین هر یک از پانل های بتنی پیش ساخته به وسیله تعدادی قطعات سنگ نما که به آن متصل شده است، پوشانده می شوند.

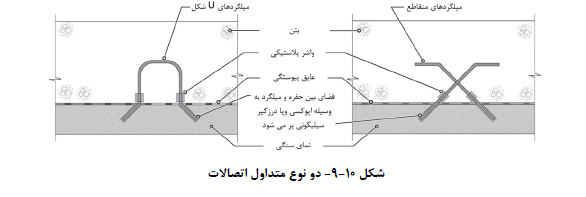

سنگ نما باید با استفاده از میلگردهای ضد زنگ انعطاف پذیر فولادی به پانل بتنی دوخته (متصل) شود. قطر این میلگردها بسته به ابعاد سنگ، باید براساس طراحی تعیین شود. این میلگردها به دو شکل U شکل و ضربدری به کار می‌روند (شکل 10-9). میلگردها در حفره هایی که در سنگ ایجاد می‌شود قرار می‌گیرند. قطر این حفره ها در حدود 2 تا 3 میلیمتر بزرگتر از قطر خود میلگردها است و بوسیله اپوکسی یا درزگیر سیلیکونی زودگیر الاستیک، پر می‌شوند. سوراخ هایی که در هنگام ساخت پر نشده باشند، عامل نفوذ آب به داخل نما بوده و باعث لکه دار شدن و آسیب های احتمالی ناشی از یخ زدگی و ذوبشدگی آب در نما می‌شوند .

به دلیل انعطاف پذیر بودن میلگردها، امکان حرکت نسبی بین دیوار پشتیبان و نما وجود دارد. برای افزایش انعطاف پذیری میلگردها از واشرهای پلاستیکی در وجه مشترک نما و دیوار پشتیبان استفاده می‌شود.

عمق قرارگیری مهار میلگرد در داخل پانل بتنی تا حدود نصف ضخامت آن است. بسته به نوع سنگ و بارهای وارده به پانل، عمق قرارگیری مهار میلگرد در داخل پانل بتنی متفاوت است.

بین نمای سنگی و دیوار پشتیبان بتنی نباید چسبندگی وجود داشته باشد چراکه باعث اعوجاج و ترک خوردگی نما می‌شود. برای جلوگیری از ایجاد چسبندگی از ورقه های پلی اتیلنی به ضخامت 1/5 تا 2/5 میلیمتر یا فوم پلی اتیلنی قابل تراکم به ضخامت 3 تا 6 میلیمتر استفاده می‌شود. معمولاً استفاده از تخته های فومی رایج تر است، زیرا به دیوار پشتیبان همراه با نمای سنگی ناصاف قابلیت حرکت بهتری می‌دهد.

پانل های بتنی پیش ساخته ممکن است به وسیله نمای سنگی بطور کامل پوشانده شوند و یا تنها در بخش هایی از پانل از پوشش سنگی استفاده شود.
