دستورالعمل طراحی سازه ای و الزامات و ضوابط عملکردی و اجرائی نمای خارجی ساختمان : ضابطه شماره 714 | 6-4- سازه پشتیبان

سازه پشتیبان، سازه ای است که توسط آن، بارهای وارده به سنگ و مهارها به سازه ساختمان انتقال داده می شود. سازه پشتیبان (پشت بند) می‌تواند سازه ساختمان، دیوار بنایی، سیستم استاد (قوطی های قائم) فلزی یا مجموعه ای پیش‌ساخته باشد. پشت‌بند باید به گونه‌ای باشد که بارهای ثقلی، باد، زلزله، پنجره، سکوی نگهداری (سکوي تعمیر)، ملزومات حمل و نقل و نصب و ابزارهای اتصال سنگ در آن در نظر گرفته شده باشد .

1-6-4- اتصال نمای سنگی به دیوار پشتیبان بنایی

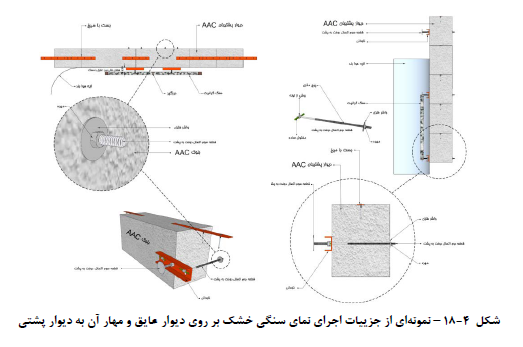

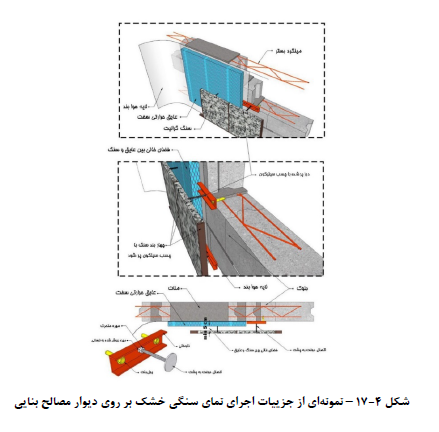

دیوار پشتیبان بنایی باید طبق ضوابط فصل دوازدهم این دستورالعمل، طراحی و اجرا شده باشد. راه های گوناگونی برای اتصال مهار به دیوار پشت‌بند وجود دارد .به عنوان مثال می‌توان از پیچ های انبساطی در واحدهای بنایی توپر استفاده کرد .برای بلوک های بتنی توخالی که به عنوان دیوار پشت‌بند به کار می‌روند، از پیچ های میان‌گذر با واشر انتهایی که آن دو را به هم متصل ساخته و در امتداد هم قرار می دهد، استفاده می‌شود. اما بهترین روش اجرای مهار در محل و ترازی است که مانند شکل (4-17) دیوار توسط میلگرد مسلح شده باشد. مهار می‌تواند به یک قطعه واسط نظیر نبشی، قوطی و یا ناودانی که به دیوار پشت‌بند متصل شده، پیچ شود. در دیوارهایی که خود، عایق حرارتی می‌باشند ،احتیاج به اجرای عایق سخت بین دیوار و نما نیست (شکل 4-18). در صورتی که نمای سنگی بر روی رج مسلح شده دیوار قرار نگیرد میتوان با اجرای قطعه اتصال مانند شکل 4-18 قطعه سنگ را به دیوار مهار نمود.
