راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 3-2- مبانی طراحی

3-2-1- کلیات

همان طور که در مقدمه نیز عنوان شد، دیوار حایل دیواری است که برای حفظ پایداری توده خاک در فصـل مشـترک یک اختلاف ارتفاع مورد استفاده قرار می گیرد. دیوار سـیل بنـد  عـلاوه بـر وظیفـه فـوق، بایـد از فرسـایش جـداره هـا و سرریزشدن سیلاب به منطقه مورد محافظت، جلوگیری نماید. دیوار سیل بند علاوه بر فشـار خـاک، تحـت تـاثیر  فشـار ناشی از سیلاب، آب زیرزمینی و برکنش (نیروی غوطه وری) نیز قرار دارد. یک دیوار در یک ترکیب بارگذاری (یـا شـرایط طراحی) می تواند در رده دیوار حایل و در ترکیب بارگذاری دیگر، به عنوان دیوار سیل بند تلقی گردد .

3-2-2-  زهکشی

دیوارهای حایل و دیوارهای سیل بند در مقابل افزایش فشار حفره ای آب به هر دلیل (چه بـه علـت افزایش تراز آب زیرزمینی و چه به علت زلزله) حساس هستند ،بنابراین باید زهکشی مناسب در آن ها فراهم گردد. این زهکشی بـه کمـک تدابیر زیر حاصل می گردد:

1- استفاده از مصالح درشت دانه و تمیز به عنوان مصالح پرکننده در پشت دیوار

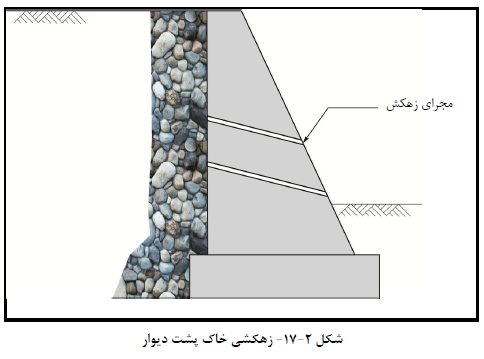

2- تعبیه لوله های زهکش در بدنه دیوار به منظور تسهیل خروج آب های جمع شده در پشت دیـوار (شـکل 2- 17) ؛ در فصل ششم اطلاعات بیش تری درخصوص زهکشی ارائه شده است.
