راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 8-3- فشار جانبی به علت سربار

1-8-3- سربار گسترده یکنواخت

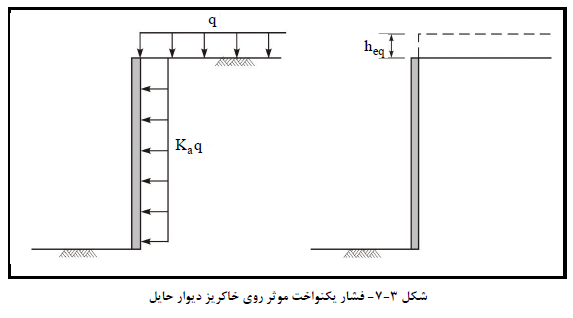

اگر مطابق شکل (3-7) سربار گسترده ای به شدت q روی خاکریز دیوار قرار داشته باشد،  فشار جانبی معـادل Kaq در پشت دیوار اعمال می شود. این فشار را می توان با ارتفاع مجازی خاک معادل heq جایگزین نمود:

2-8-3- بار نقطه ای

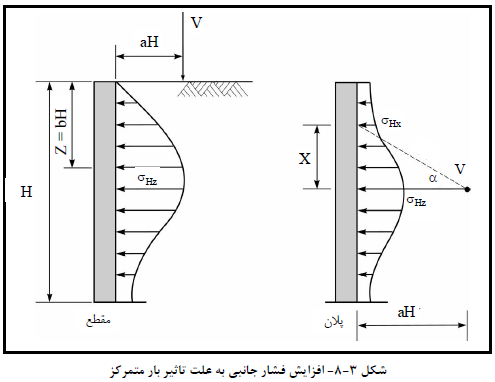

با استفاده از تحلیل الاستیک، افزایش فشار به علت تاثیر بار متمرکز، مطابق شکل (3-8) می باشد.

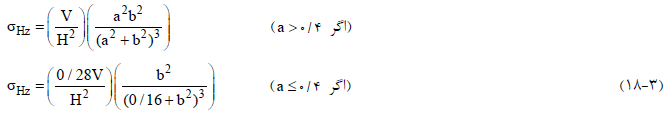

توزیع فشار در مقطع قایم مطابق رابطه (3-18) است :

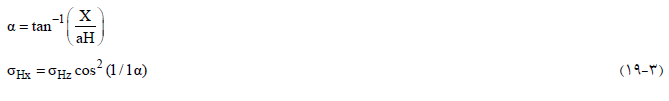

توزیع در پلان نیز براساس شکل (3-8) و مطابق رابطه زیر است :

3-8-3- بار خطی گسترده یکنواخت

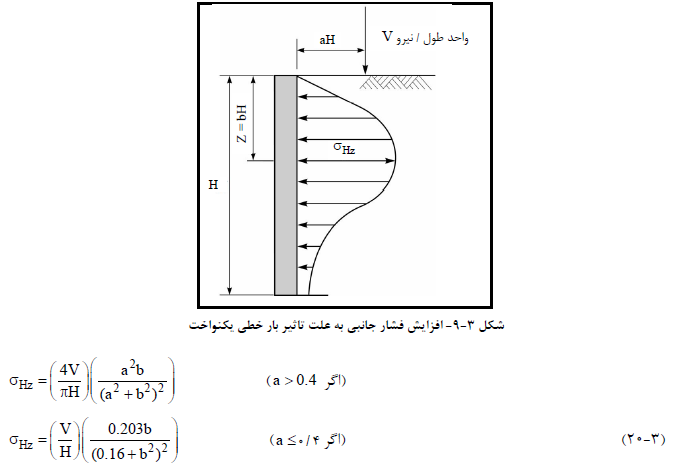

با استفاده از تحلیل الاستیک، افزایش فشار جانبی به علت تاثیر بار گسترده خطی، مطابق شکل (3-9) می باشد.

4-8-3- بار نواری

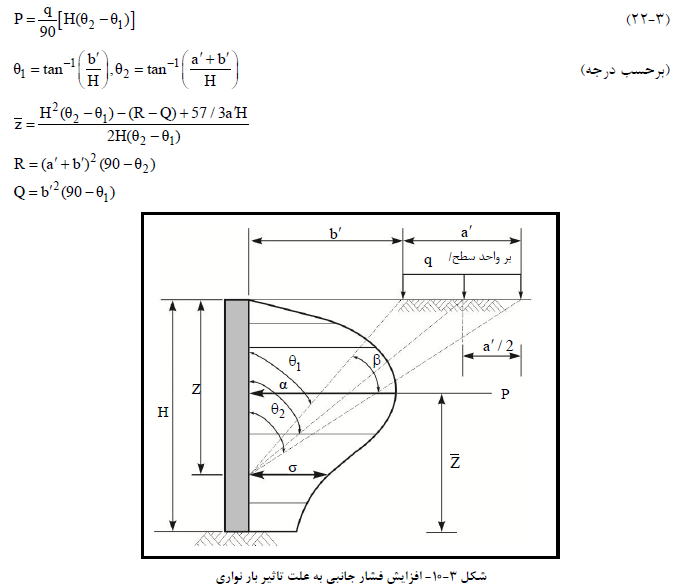

شکل (3-10) بار نواری یکنواخت به شدت q و عرض 'a را که به فاصله b از دیواری به ارتفاع H قـرار دارد، نشـان می دهد. با استفاده از تحلیل الاستیک، فشار افقی σ بر روی دیوار در عمق Z از سطح خاک، از رابطه زیر به دست می آید:

کل نیروی جانبیP برای واحد طول دیوار و محل تاثیر آن (Z) ، در مورد بار نواری به صورت زیر محاسبه می شود :
