راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 9-3- فشار برخورد امواج

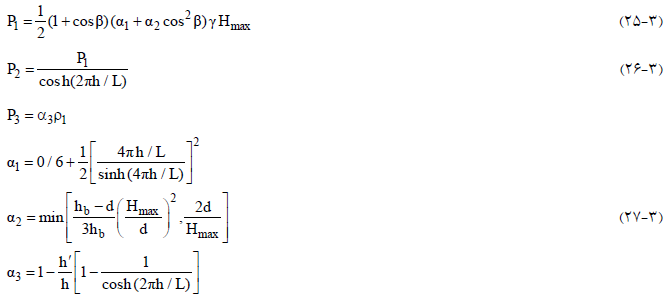

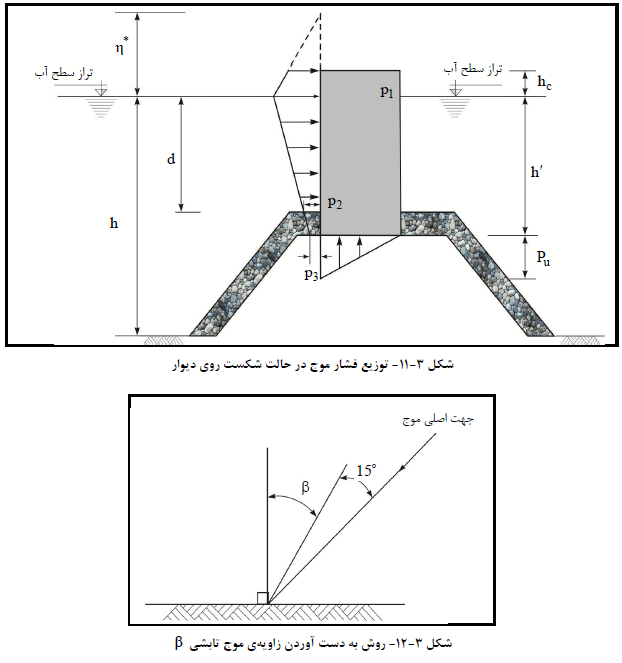

وقتی موجی مستقیما روی بدنه قایم سازه می شکند، نیروی ضربه ای دینامیکی روی سازه وارد می شود که حول تراز ایستایی عمل می نماید (شکل 3-11). توزیع فشار در ارتفاع دیوار از روابط زیر تعیین می گردد:

β = زاویه جهت موج وارده بر بدنه قایم با خط عمود بر دیوار

Hmax = ارتفاع مرتفع ترین موج امواج تابشی در عمق آب پای دیوار

Hs = ارتفاع موج مشخصه

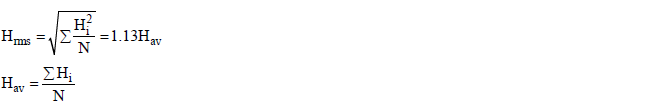

Hrms = جذر میانگین مربعات ارتفاع موج

Hi = ارتفاع N موج ثبت شده

H = ارتفاع موج

فشار موج :

γ = وزن مخصوص آب دریا (حدود 10/5kN/m³)

hb= عمق آب در محلی به فاصله 5Hs از دیوار در سمت دریا

L= طول موج

مقدار فشار برکنش pu برابر است با:
