مبحث سوم مقررات ملی ساختمان : حفاظت ساختمان ها در مقابل حریق (1395) | ٣-٨-١٢ محافظت گشودگی های انتقال هوا و کانال ها
٣-٨-١٢-١ کلیات
محافظت کانال ها و گشودگی‌های انتقال هوا در مجموعه‌های با درجه‌بندی مقاومـت در برابـر آتـش‌باید مطابق با شرایط این بخش باشد. در مورد الزامات سیستم‌های تخلیه دود و نحـوه فعـال شـدن آنها به ضوابط اختصاصی تخلیه‌دود مراجعه شود. در صورتی که یـک‌دمپـر در کانـال انتقـال هـوا، جزئی از یک سیستم تخلیه دود بوده و مطابقـت آن بـا الزامـات ایـن بخـش، تـداخل و تنـاقض در عملکرد سیستم تخلیه دود ایجاد نماید، رعایت الزامات این قسمت بـرای چنـین دمپرهـایی الزامـی نیست و عملکرد آن باید با روش های طراحی مهندسی صحیح تعیین می‌شود.
٣-٨-١٢-٢ گشودگی‌های انتقال هوا و کانال های بدون دمپر
کانال ها و گشودگی‌های انتقال هوا که به درون مجموعه‌های با درجه‌بنـدی مقاومـت دربرابـر آتـش نفوذ کرده و مطابق این بخش نیازی به‌دمپر نداشته باشند، باید منطبق بـا ضـوابط بخـش٣-٨-٩ باشند.
٣-٨-١٢-٣ درجه الزامی محافظت در برابر آتش

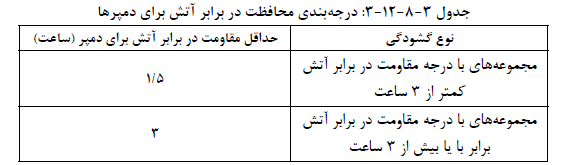

دمپرهای آتش باید بسته به نوع گشودگی دارای حداقل درجه محافظـت در برابـر آتـش مطـابق بـا جدول ٣-٨-١٢-٣ باشند.
٣-٨-١٢-٣-١ وسایل فعال ساز دمپرهای آتش
دمای عملکرد وسایل فعال ساز دمپرهای آتش باید تقریباً ١٠ درجه سلسیوس بیشتر از دمای حداکثر دمای کارکرد درون سیستم‌کانال باشد، اما از ٧١ درجه سلسیوس کمتر نباشد.
٣-٨-١٢-٣-٢ روش های فعال سازی دمپرهای دود
دمپرهای دود باید با تحریک یک کشف کننده دود تأیید شده و بر حسب مورد با یکی از روش های زیر بسته‌شود:
١- در صورتی که دمپر درون کانال نصب شده باشد، باید یک کشف‌کننده دود در کانال در محدوده 150 سانتی‌متری دمپر نصب شود. در فاصله بین دمپر و کشف کننده نباید خروجـی یـا ورودی هوا وجود داشته‌باشد. کشف کننده از نظر سرعت هوا، دما و رطوبت برای جایی که نصـب شـده مناسب باشد. در صورتی که کشف کننده نقطه‌ای دود برای عملکرد خود به یک حداقل سـرعت جریان هوا نیاز داشته باشند، دمپرها، به‌جز در مورد سیستم‌های مکانیکی کنترل دود، باید بـه محض خاموش شدن پروانه(فن) بسته شوند.
٢- در جایی که دمپر در داخل یک گشودگی دیوار بدون کانال نصب شده باشد، یک کشـف کننـده نقطه‌ای دود باید در محدوده افقی١٥٠ سانتی‌متری از دمپر نصب شود.
٣- در صورتی که دمپر در دیوار یک کریدور نصب شده باشد، دمپر می‌تواند به وسیله یک سیسـتم کشف دود نصب‌شده در کریدور کنترل شود.
٣-٨-١٢-٤ آزمایش و درجه‌بندی دمپرها
دمپرهای آتش‌باید دارای گواهینامه معتبر از طرف مرجع قانونی صدور گواهینامه فنی باشند.
٣-٨-١٢-٥ نصب
دمپرهــای آتــش، دمپرهــای دود، دمپرهــای مرکــب‌آتــش/ دود و دمپرهــای ســقفی‌مســتقر در سیستم های توزیع هوا و کنترل دود باید مطابق با الزامات این بخش، دستور العمل سازنده و مدارک تأیید شده توسط مرجع قانونی صدور گواهینامه فنی نصب شوند.
٣-٨-١٢-٥-١ دسترسی و شناسایی
دمپرهای آتش و دود باید دارای دسترسی مناسـب باشـند کـه انـدازه آن بـرای اهـداف بازرسـی و تعمیرات دمپر و قطعات مربوط مناسب باشد. گشودگی‌های دسترسی نباید درجه‌بندی مقاومـت در برابر آتش مجموعه را کم کند. نقاط دسترسی باید به وسیله یک برچسب بـا کلمـات دمپـر دود یـا دمپر آتش قابل شناسایی باشند.
٣-٨-١٢-٦ محل‌های مورد لزوم
دمپرهای آتش، دمپرهای دود، دمپرهـای مرکـب آتـش/ دود و دمپرهـای تابشـی سـقفی بایـد در محل های تعیین شده در این بخش در نظر گرفته شوند. در جایی که یک مجموعه به هـر دو دمپـر آتش و دود نیاز داشته باشد، یک دمپر مرکب آتش/ دود یا یک دمپر آتش و یک دمپر دود احتیـاج خواهد بود.
٣-٨-١٢-٦-١ دیوارهای مانع یا جداکننده آتش
کانال ها و دریچه‌های انتقال هوا که‌از دیوارهای مانع آتش یا جداکننده آتش‌عبـور مـی‌کننـد، در محل‌عبور از دیوار باید به وسیله دمپر آتش تأیید شده محافظت شوند.
تبصره: در تصرف های غیر از گروه (خ)، دمپر آتش برای موارد زیر لازم نیست: دیوارهای جداکننده بین واحدهای مستقل و دیوارهای کریدور ها در صورتی که ساختمان به‌طور کامل به شبکه بارنـده خودکار تأیید شده تجهیز شده باشد.
٣-٨-١٢-٦-٢ مجموعه‌های افقی
گشودگی‌های ایجاد شده به دلیل عبور کانال ها و گشودگی‌های انتقال هوا در مجموعـه‌هـای کـف، سقف/کف یا در پوسته سقف یک مجموعه سقف/کف باید به وسیله دوربند شفت مطابق بـا شـرایط‌بخش٣-٨-٦ یا مطابق‌با این بخش محافظت شود.
٣-٨-١٢-٦-٣ منافذ سرتاسری
در تصرف های غیر از گروه های د-٢ و د-٣، سیستم کانال و گشودگی انتقال هوا که‌از یک مجموعه سقف/کف با درجه‌بندی مقاومت در برابر آتش عبور کرده است، می‌تواند فاقد محافظـت بـه وسـیله دوربند باشد، به شرطی که یک دمپر آتش در محل‌کف نصب شده باشد.
٣-٨-١٢-٦-٤ مجموعه‌های بدون درجه‌بندی مقاومت در برابر آتش
سیستم های کانال که به درون مجموعه‌های کف‌بدون درجه‌بندی مقاومت در برابر آتش نفوذ کنند و حداکثر دو طبقه را به‌هم وصل می‌کنند، می‌توانند فاقد دیوار دوربنـدی باشـند، بـه شـرطی که فضای حلقوی بین‌مجموعه و کانال با مصالح غیر قابل سوختن مورد تأیید، پر شده باشد تا در برابر عبور آزاد شعله و فرآورده های احتراق مقاومت کند.
سیستم‌های کانال که به درون مجموعه‌های کف فاقد درجه‌بندی مقاومت در برابر آتش نفوذ کنند و حداکثر سه طبقه را به هم وصل می‌کنند، می‌توانند فاقد دیوار دوربندی باشـند، مشـروط بـر آنکـه فضای حلقوی بین‌مجموعه و کانال نفوذ کننده با مصالح غیر قابل سوختن تأیید شده پر شده باشـد تا در برابر عبور آزاد شعله و فرآورده های احتراق مقاومت‌کند و به‌علاوه یک‌دمپر آتش‌در تراز هـر کف نصب شود.
تبصره: در کانال های داخل واحدهای مسکونی مستقل به دمپرهای آتش نیازی نیست.
