مبحث سیزدهم مقررات ملی ساختمان : طرح و اجرای تاسیسات برقی ساختمان ها (1395) | پ ١-٣ سطح مقطع هادی خنثی

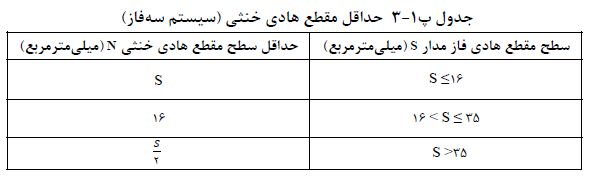

سطح مقطع هادی خنثی (سیستم سه فاز) نباید از مقادیر ارائه شده در جدول شمارہ پ١-٣ كوچكتر باشد:

پ ١-٣-١ هادی‌های فاز و خنثی باید از یک جنس باشند.

پ ١-٣-٢ جنس هادی‌های فاز و خنثی مدارهای نهایی (روشنایی، پریز و غیره) باید از مس باشد.

پ ١-٣-٣ استفاده از كابل با هادى آلومنيومى در شبكه توزيع وتغذيه ميانى با رعايت شرط ردیف ١٣-٧-٢-۵-١۴ بلامانع میباشد.

پ ١-٣-۴ در صورت وجود ضریب توان های متفاوت فازها، عدم تعادل بارها و یا وجود هارمونیک ها، سطح مقطع هادی خنثی در این موارد معادل حداقل هادی فاز و یا حتی از آن بیشتر بايد انتخاب شود.

پ ١-٣-۵ سطح مقطع هادی خنثی در سیستم یک فاز معادل سطح مقطع هادی فاز می باشد.

پ ١-٣-۶ در صورتی میتوان از کلید یا وسیله حفاظتی در مسير هادی خنثى استفاده كرد كه کنتاکت مربوط به هادی خنثی قبل از هادی یا هادی‌های فاز وصل و در موقع قطع بعد از جدایی فاز قطع شود. در غير اينصورت از هيج نوع كليد و يا وسيله حفاظتى كه شرايط مذكور را نداشته باشد نباید در مسير هادى خنثى استفاده شود.
