مبحث سیزدهم مقررات ملی ساختمان : طرح و اجرای تاسیسات برقی ساختمان ها (1395) | پ ١-۴ سطح مقطع هادی حفاظتی، حفاظتی خنثی

سطح مقطع هادی حفاظتى، بايد با توجه به شرايط زير انتخاب شود:

الف) قطع مطمئن کلید حفاظتی مدار در حداقل جریان اتصال کوتاه فاز به هادی حفاظتی در زمان مجاز

ب) تحمل حداکثر جریان اتصال کوتاه با توجه به زمان قطع کلید (حدا کثر ۵ ثانیه).

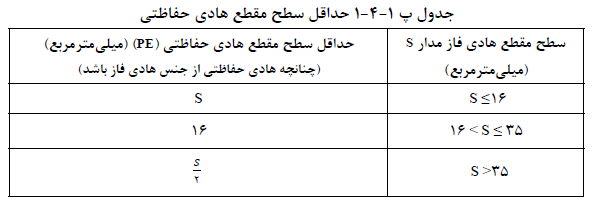

پ ١-4-١ در صورت رعايت بندهاى الف وب و انجام محاسبات لازم براى تعيين سطح مقطع هادی حفاظتی بر اساس استاندارد 57-5-60364 IEC، نتايج به دست آمده از محاسبات مبناى تعیین سطح مقطع هادی حفاظتی قرار خواهد گرفت. در غير اينصورت و عدم انجام محاسبات و يا عدم تأمين شرايط فوق الذكر، جدول شماره پ ١-4-١ مبناى تعيين حداقل سطح مقطع هادى حفاظتی خواهد بود.

پ ١-4-٢ سطح مقطع هادى حفاظتى - خنثی (PEN) نباید از ١٠ میلیمتر مربع برای هادی مس و ١۶ میلیمتر مربع برای هادی آلومینيومى كمتر باشد (ردیف پ ١-٢-٢).

چنانچە جنس هادى حفاظتى از جنس هادى فاز نباشد در اين حالت حداقل سطح مقطع هادی حفاظتی باید دارای هدايت الكتريكى برابر هادى هم جنس به دست آمده از جدول شماره پ١-4-١ باشد.

پ ١-۴-٣ برای هادی حفاظتی- خنثی رعایت ردیف های (پ ١-٣-١ تا پ ١-٣-٨) نیز الزامی است.

پ ١-۴-۴ برای مدارهایی که هادی حفاظتی (PE) آن همراه مدار (رشته ای از کابل یا رشته ای از یک مدار در داخل لوله) نبوده و در يك مسير و به صورت جدا اجرا شده باشد، سطح مقطع آن نباید از مقادیر زیر کوچکتر باشد:

الف) 2/5 میلیمتر مربع برای هادی مسی یا ١۶ میلیمترمربع برای هادی آلومینیومی، اگر هادی حفاظتی از حفاظت مکانیکی کافی برخوردار باشد.

ب) ۴ میلیمترمربع برای هادی مسی یا ١۶ میلیمترمربع برای هادی آلومینیومی، اگر هادی حفاظتی از حفاظت مکانیکی پرخوردار نباشد.

پ ١-4-5 هادى هاى حفاظتى (PE) همراه مدار (مدارهاى داخل لوله ومجراها) بايد هادى عایقدار باشند. در موارد دیگر نیز مانند مدارهای داخل کانال و سینی و نردبان کابل ها، به منظور حفاظت در برابر خوردگی و امکان شناسایی آن هادی لازم مینماید که از هادی عایقدار برای هادى حفاظتى (PE) استفاده شود.

پ ١-4-6 در صورت اجبار، چنانچه هادی حفاظتی به صورت مشترک برای دو یا چند مدار مورد استفادہ قرار گیرد، باید سطح مقطع هادی حفاظتی معادل با بزرگترین سطح مقطع هادی حفاظتی مدارها انتخاب گردد.
