مبحث سیزدهم مقررات ملی ساختمان : طرح و اجرای تاسیسات برقی ساختمان ها (1395) | ١٣-١٠-۵ استخر

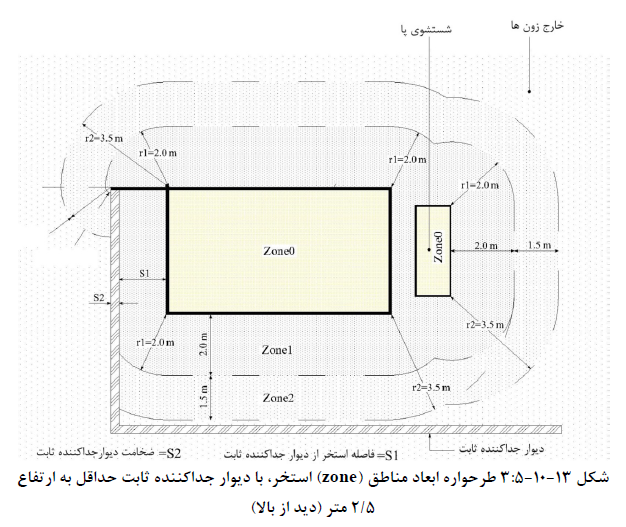

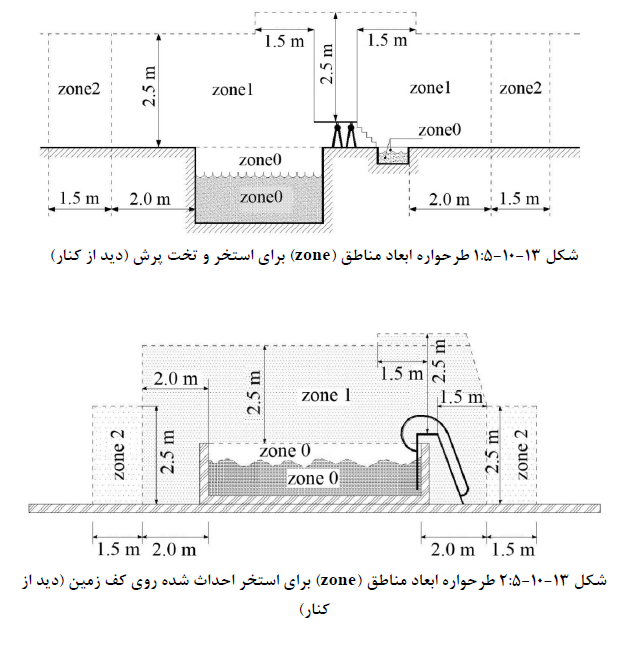

اين بخش از مقررات شرايط لازم الاجرا براى تأسيسات برق فشارضعيف در استخر را شامل مى شود. به منظور رعايت اين الزامات و شرايط، استخر و فضاهاى اطراف آن به ٣ منطقه (Zone0,Zone2,Zone1) تقسيم مى شود كه در شكل هاى شماره ١٣-١٠-١:٥، ١٣-١٠-٢:٥ و١٣-١٠-٣:٥ نشان داده شده است.

١٣-١٠-٥-١ در 0 zone و 1 zone تأسيسات برق قابل نصب وبهره بردارى بايد از طريق منابع SELV كه حداكثر ولتاژ متناوب آن ١٢ ولت (AC) و ولتاژ مستقيم آن ٣٠ ولت (DC) بدون تموج می باشد، تغذيه گردد. منابع تغذيه سيستم هاى مذكور بايد در خارج از 0 zone و 1 zone نصب گردند.

١٣-١٠-5-٢ در 2 zone شرايط زير بايد از نظر حفاظت ونصب منابع SELV رعایت گردد.

الف) لوازم و تجهيزات برقى نصب شده در 2 zone استخر علاوه بر پيش بينى ساير حفاظت هاى لازم ديگر، بايد از طريق كليد جريان باقى مانده (RCD) با جریان عامل ٣٠ میلى آمپر نيز حفاظت گردد.

ب) جداسازی عایقی بین مدارهای الکتریکی و تجھیزات لازم دیگر کە در خارج از  0 zone 1 ،  zone و zone 2 نصب می گردد، انجام گیرد.

١٣-١٠-5-٣ كليه قطعات فلزى قابل دسترس و همچنين قطعات فلزى نصب شده در هر سه منطقه استخر (0 zone 1،zoneوzone 2) بايد به سيستم همبندى اضافى بمنظور هم پتانسيل کردن وصل گردند. موارد همبندی به قرار زير مى باشند:

الف) کلیه لوله‌های آب، گاز، گرمایش و سرمايش فلزى

ب) لوله فلزی فاضلاب

پ) قسمت‌های فلزی سازه ساختمان

ت) قسمت‌های فلزی سازه داخل استخر

ث) آرماتوربندی کف و دیواره استخر

ج) بدنه‌های فلزی وسایل غیرپرقی نصب ثابت و قسمت‌های هادی بیگانه از هر نوع

چ) آرماتوربندى كف و ديواره استخر غيرعايق بندى شده (عايق بندى آب)

تبصره: هادی‌های حفاظتی مدارهای روشنایی و پریزهای برق، تجهيزات ووسايل الكتريكى (٢٣٠ ولت AC ) استخر، باید به ترمینال یا شینه اتصال زمین تابلوی تغذیه کننده مدارهای برق مذكور متصل گردند.

١٣-١٠-۴-۵ در مناطق سەگانه (0 zone 1،zoneوzone 2) سيستم لوله كشى وسيم كشى برق نباید دارای قطعات فلزی قابل دسترس باشند و چنانچه تأمين اين شرايط از نظر اجرايى با مشکلاتی همراه باشند این قطعات بايد به سيستم همبندى اضافى متصل كردند. در اين مناطق فقط اجرای لوله کشی و سیم کشی برای تغذیه دستگاه هایی که مناسب نصب در این مناطق ساخته شده اند مجاز می باشد.

عمق دفن لوله کشی و سیمکشی در هر سه منطقه حداقل ۵ سانتیمتر میباشد.

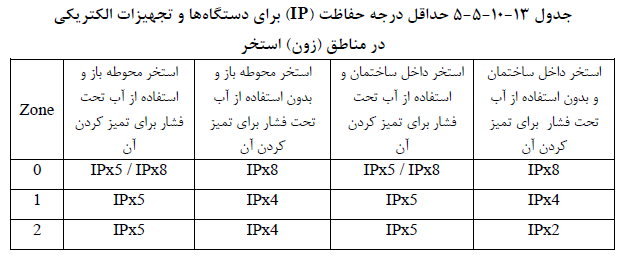

١٣-١٠-۵-۵ دستگاه‌های قابل نصب در هر سه منطقه باید داراى درجە حفاظت مطابق جدول شماره ١٣-١٠-٥-٥ باشند.

تبصره: عدد اول درجه حفاظت براساس استانداردهاى معتبر و توسط سازندگان معتبر لوازم برقى تعیین و متناسب با شرایط و محیط نصب انتخاب می گردد.

١٣-١٠-٥-6 براى استخرهايى كه داراى 2 zone نبوده و سيستم روشنايى آن در 1 zone نصب و اجرا می گردد و همچنین از منابع تغذیە SELV تغذیە نمیگردند، باید شرایط زیر در آن برقرار باشد:

الف) مدارهای روشنایی علاوه بر ساير حفاظت هاى مورد نياز ديگر، بايد از طريق كليد جريان باقى مانده (RCD) با جریان عامل ٣٠ میلی آمپر حفاظت گردند.

ب) ارتفاع نصب چراغ‌ها از پايين ترين نقطه از 1 zone حداقل از ٢ متر كمتر نباشد.

١٣-١٠-٥-٧ استفاده از متابع تغذيه PELV در استخر مجاز نمى باشد.

١٣-١٠-۵-٨ هادی حفاظتی مدارهای تأسيسات برقى در استخر از جمله مدارهاى روشنايى و غیرہ با ولتاژ ٢٣٠ولت (AC)، باید به ترمینال یا شینه حفاظتی تابلو تغذیه کننده مدارهای مذ کور وصل گردند.
