مبحث سیزدهم مقررات ملی ساختمان : طرح و اجرای تاسیسات برقی ساختمان ها (1395) | ١٣-١٠-۶ سونای خشک

این بخش از مقررات مربوط به اجرای تأسیسات برق سونای خشک می باشد. محدوده عملکرد این بخش از مقررات اتاق سونا و همچنین منطقه ای که هیتر (گرمکن سونا) در آن نصب میگردد را شامل مى شود.

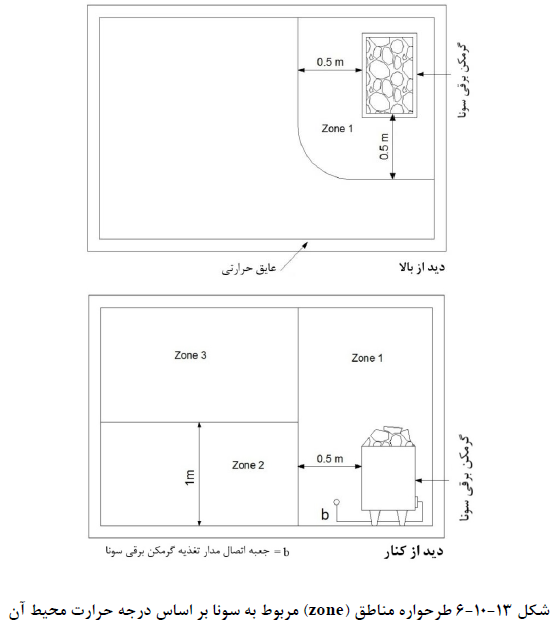

بمنظور رعایت این الزامات و شرايط ردیف‌های زير، سونا به سه منطقه (1 zone و 2 zone وzone3) مطابق شكل شماره ١٣-١٠-۶ تقسیم می گردد.

١٣-١٠-۶-١ برای حفاظت در مقابل برق گرفتگی در تماس مستقيم يا غيرمستقيم در فضاى سونا، موارد زیر باید رعایت گردد:

الف) استفاده از منابع تغذيه SELV وPELV (به غیر از گرمكن برقی) براى كليه تأسيسات برق سونا و مدارهای كنترل و فرمان

ب) عايق مدارهاى SELV و PELV در محدوده سونا پس از اجرا بايد به مدت ١ دقيقه تحت ولتاژ متناوب ۵٠٠ ولت (AC) آزمایش شده باشند.

پ) بعنوان حفاظت اضافى علاوه بر ساير حفاظت ها، براى كليه تأسيسات برق (٢٣٠ولت AC ) سونا به غير از مدار تغذيه كننده گرمكن برقى بايد از كليد جريان باقى مانده (RCD) با جريان عامل 30 میلی آمپر استفاده شود.

ت) اجرای سیستم لوله کشی و سیم کشی باید حتی المقدور خارج از مناطق سه گانه (1 zone و 2 zone وzone3) انجام گيرد، در صورت اجراى سيستم لوله كشى وسيم كشى در Zone1 و Zone3 سیم ها، باید از نوع مقاوم در برابر حرارت (سيم نسوز) و لوله‌ها هم بايد از نوع فلزى انتخاب شوند.

ث) نصب پريز برق در فضاى سونا ممنوع است.

ج) سیستم گرمایش (گرمکن برقی) سونا بايد طبق دستورالعمل سازندگان آن كه مطابق استانداردهای معتبر تولید شده باشد، نصب و اجرا گردد.

چ) کلیه قطعات فلزی قابل دسترس و همچنین بدنه‌های قسمت‌های هادی بیگانه نصب شده در هر سه منطقه (زون) سونا باید به سیستم همپندی اضافی وصل گردد.

ح) کلیه لوله کشی‌های آب، گاز، گرمایش و لوله‌های فلزی فاضلاب و قسمت‌های فلزی ساختمان، باید به سیستم همبندی اضافی وصل گردد.

خ) براى تغذيه مدارهايی كه از منابع تغذيه SELV و PELV تغذیه میگردند، باید تابلوی برق مجزا از تابلوی تغذیە کنندە سونا پیش بینی گردد.

١٣-١٠-6-٢ هادى حفاظتى مدارهاى تأسيسات برقى با ولتاژ ٢٣٠ ولت (AC) از جمله مدار روشنایی باید به ترمینال یا شینه حفاظتی (PE) تابلو تغذیه کننده مدارهای مذکور وصل گردند.
