مبحث ششم مقررات ملی ساختمان : بارهای وارد بر ساختمان (1398) | ۷-۱۰-۶ ضریب پستی و بلندی زمین Ct

چنانچه ساختمان یا سازه در بالای تپه پرتگاه یا سینه کش منفردی با شیب متوسط ( Hh/2Lh) بیشتر از از ۱۰ درصد قرار گرفته باشد در نواحی پایینی ساختمان یا سازه سرعت باد افزایش می یابد. (شکل ۱-۱۰-۶) این افزایش در نواحی نزدیک به رأس تپه یا پرتگاه زیادتر از دیگر نواحی است. در شرایط معمولی Ct = 1 خواهد بود.

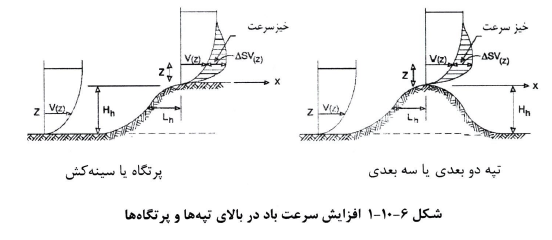

ضریب پستی و بلندی زمین

مقدار ضریب پستی و بلندی Ct، از رابطه (۶-۱۰-۷) به دست می آید.

ضریب پستی و بلندی زمین مبحث ششم

و ΔSmax = ضریب افزایش سرعت نسبی در رأس قله

Cg = ضریب اثر تندباد که برای محاسبه Ct معادل ۲ در نظر گرفته میشود. در صورتی که تأثیرات دینامیکی باد مهم باشد، Cg از پیوست 6-4 محاسبه خواهد شد.

| x | = فاصله محل ساختمان تا قله تپه یا خط الرأس پرتگاه

Lh = فاصله قله تا میانه نصف ارتفاع تپه در سمت روبه باد (Lh≤2Hh)

Hh = ارتفاع خط الرأس یا قله نسبت به زمین مسطح احاطه کننده تپه

α = ضریب تأثیر کاهش سرعت در ارتفاع

z = ارتفاع نقطه مورد نظر از تراز سطح برآمدگی میباشد. مقادیر ΔSmax و α  و K در جدول ۶-۱۰-۲ داده شده است.

حداکثر Hh/Lh برابر 0/5 بوده و جهت باد همواره در جهت حداکثر شیب (مطابق شکل 6-10-1) فرض می شود.

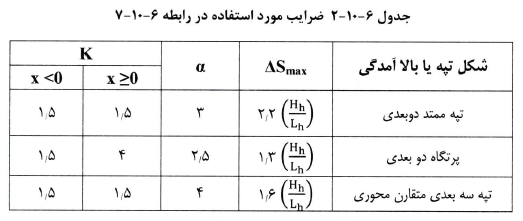

جدول ضرایب مورد استفاده در بار باد
