مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-١٠-٧ آرماتور گذاری در دال ها

٩-١٠-٧-١ ضوابط كلى

٩-١٠-٧-١-١ مقادير آرماتورهاى لازم در مقاطع مختلف دال در هر امتداد، بر مبناى لنگرهاى خمشى ضریب دار وارد بر آن مقاطع محاسبه مى‌شوند.

٩-١٠-٧-١-٢ حداقل آرماتور خمشى در دال‌هاى دوطرفه

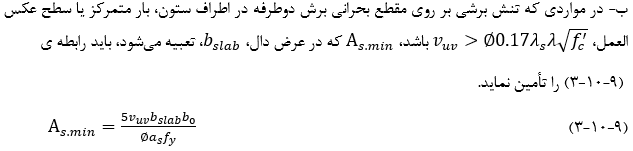

الف - حداقل مساحت آرماتور خمشى، Asmin، برابر با 0.0018Ag بوده و يا مطابق آنجه در بند (ب) زير تعريف شده است، محاسبه میشود. این آرماتور باید در نزدیكی سطح كششى در جهت دهانه، ودر عرض دال (bslab)تعبيه شود.

٩-١٠-٧-٣ جزئيات آرماتور گذارى

٩-١٠-٧-٣-١ كليات

الف - پوشش بتن براى میلگردها بايد مطابق بند ٩-4-٩ باشد.

ب - طول گيرايى میلگردهاى آجدار مطابق بند ٩-٢١-٣ تعيين مى شود.

پ - طول وصله ى میلگردهاى آجدار مطابق بند ٩-٢١-٢ تعيين مى گردد.

ت - جزئيات گروه میلگردها بايد مطابق بند ٩-٢١-٥ تعيين شود.

٩-١٠-٧-٣-٢ فاصله آرماتورهاى خمشى

الف - حداقل فاصله ى آرماتورهاى خمشى S بايد طبق بند ٩-٢١-٢ باشد؛

ب - براى دال‌هاى توپر، حداكثر فاصله‌ى آرماتورهاى طولى در مقاطع بحرانى كمترين مقدار از 2h و ٣٥٠ ميلى متر، ودر بقيه ى مقاطع كمترين مقدار از 3h و ٣٥0 ميلى متر باشد.

٩-١٠-٧-٣-٣ قطع آرماتورها

الف - در مواردی که دال بر تیرهاى لبه، ستون ها يا ديوارها تكيه دارد، مهار آرماتورهاى عمود بر لبه ی ناپیوسته باید موارد (١) و (٢) زير را تأمين نمايد.

١) آرماتورهاى خمشى مثبت بايد تا لبه‌ى دال ادامه يابند؛ وبه صورت مستقيم يا با قلاب انتهايى، حداقل برابر ١٥٠ ميلى متر داخل تيرهاى لبه، ستون ها يا ديوارها مهار شوند.

٢) آرماتور‌های خمشی منفی باید با خم یا قلاب و یا به صورت دیگر در تیر‌های لبه، ستون ها يا دیوارها مهار شوند به گون‌های که طول مهاری كافى از بر داخلى تير لبه، ستون ويا ديوار تأمين گردد.

ب - در مواردی که دال در لبه‌ی ناپیوسته به تیر لبه یا دیوار منتهی نشود، و یا فراتر از تکیه‌گاه کنسول شود، مهار کردن آرماتور‌های عمود بر این لبه میتواند داخل دال صورت گيرد.

٩-١٠-٧-٣-۴ آرماتور گذاری در گوشه های خارجی دال ها

الف - در گوشه ‌های خارجی دال هائی که به دیوارها و یا دال‌های دارای تير لبه در يک يا چند ضلع، با مقدار αf بزرگتر از يک متكى هستند، بايد آرماتورهاى گوشه به شرح بندهاى (ب) تا (ث) زير در پایین و بالای دال پیشبینی گردند.

ب - آرماتور‌های گوشه در پایین و بالاى دال، در واحد عرض، بايد قادر به تحمل حداكثر لنگرخمشى مثبت چشمه دال، در واحد عرض، باشند.

پ - لنگر ضريبدار به دليل آثار گوشه، Mu ، بايد حول محورى عمود بر قطر گذرنده از گوشه در بالاى دال، و حول محورى موازى قطر گذرنده از گوشه در پايين دال فرض مى شود.

ت - آرماتور‌های گوشه را باید در راستای موازى با قطر در بالاى دال، ودر راستاى عمود بر قطر در پایین دال و یا به صورت دو شبکه ی متعامد و به موازات اضلاع چشمه ها در گوشه ها، در بالا و پايين دال قرار داد.

ث - آرماتور‌های گوشه باید در هر امتداد، از گوشه تا طولی برابر با حداقل یک پنجم دهانه ی بزرگتر، قرار داده شوند.

٩-١٠-٧-٣-۵ آرماتور گذاری در دال‌های تخت

الف - در آرماتور گذارى دال هاى تخت و قارچى علاوه بر ضوابط بندهاى ٩-١٠-٧-٣-٣، بايد ضوابط بندهاى (ب) تا (ث) زير نيز رعايت شوند.

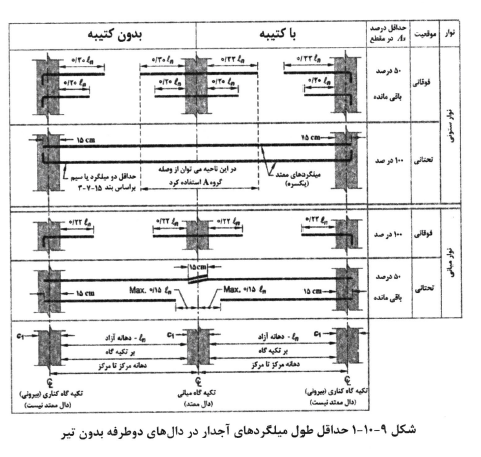

ب - براى تعيين محل خم يا قطع كردن میلگردها بايد حداقل طول‌هاى مندرج در شكل 9-10-1 رعايت شوند.

پ - در مواردی كه طول دهانه‌‌های مجاور هم برابر نباشند، طول آرماتورهاى منفى فراتر از بر تکیه‌گاه مطابق آنچه در شکل ٩-١٠-١ نشان داده شده است، باید بر مبنای طول دهانەی بزر گتر محاسبه شود.

ت - خم کردن میلگرد‌های مثبت برای ادامهی آنها به عنوان آرماتور منفى به شرطى مجاز است كه در تأمين طول‌هاى حداقل توصيه شده در شكل ٩-١٠-١، زاويه ى خم بزركتر از ۴۵ درجه در نظر گرفته نشود.

ث - طول میلگردها نباید كوچکتر از مقادير توصيه شده در شكل ٩-١٠-١ در نظر گرفته شوند؛ و اگر دال‌ها به عنوان اعضلى اصلى مقاوم در برابر بار جانبى عمل كنند، اين طول بايد حداقل برابر با آنچه از محاسبه به دست مى آيد، در نظر گرفته شود.

٩-١٠-٧-٣-6 آرماتورهاى انسجام

الف - كليه آرماتورهاى زيرين در نوار ستونى در هر جهت بايد پيوسته باشند، و يا با وصله ى مكانيكى كامل، وصله‌ى جوش شدهى كامل يا وصله ى يوششى نوع B وصله شوند. وصله ها بايد مطابق شكل ٩-١٠-١ قرار داده شوند.

ب - حداقل دو آرماتور زیرین در نوار ستونی در هر جهت باید از ناحیه ی محدودشده به وسیله ی میلگرد‌های طولى ستون عبور نمايند، و در تكيه گاه‌هاى خارجى مهار شوند.

پ - در دال‌هاى با كلاهك برشى كه عبور آرماتورهاى زيرين دال مطابق بند (ب) فوق عملى نیست، حداقل دو آرماتور در هر جهت باید از زیر کلاهک، هر چه نزدیکتر به ستون، عبور داده شده و به صورت پيوسته يا وصله‌هاى  مكانيكى، وصله‌هاى جوشى و يا وصله‌هاى پوششى نوع B دراورده شوند. این آرماتورها باید در تكیه گاه‌هاى خارجى مهار شوند.

٩-١٠-٧-٣-٧ آرماتورهاى برشى - خاموت ها

الف - استفادہ از خاموت ھای تک پایه، U ساده، U چندگانه و خاموت بسته به عنوان ميلگرد برشى مجاز مى باشد.

ب - مهار و شكل خاموت ها بايد مطابق با بند ٩-٢١-٥ باشد.

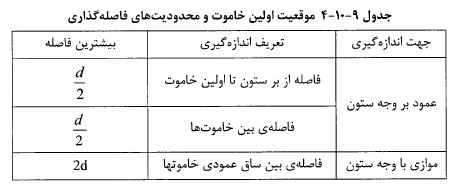

پ - در صورت استفاده از خاموت، محل قرار گيرى و فاصله گذارى آنها بايد مطابق با جدول ٩-١٠-4 باشد.

٩-١٠-٧-٣-٨ آرماتورهاى برشى - گل‌ميخ سر دار

الف - در صورتی استفاده از گل میخ برشی سر دار مجاز است که عمود بر صفحه‌ دال قرار داده شود.

ب - ارتفاع كلى مجموعه‌ى گل‌ ميخ برشى بايد حداقل برابر ضخامت دال منهاى مجموع (١) تا (٣) باشد:

(١) پوشش بتن میلگردهاى خمشى فوقانى

(٢) پوشش بتن روى ريل پايه ى كل ميخ

(٣) نصف قطر میلگرد خمشى دركشش

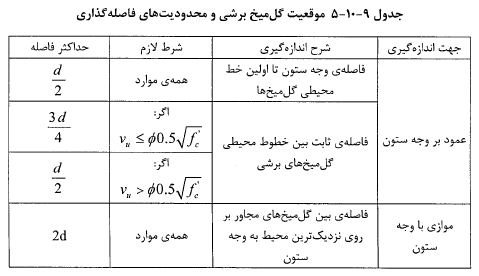

پ - محل قرارگیرى و فاصله گذارى گل‌ميخ برشى سر دار بايد طبق جدول٩-١٠-٥ باشد.
