مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-١٢-۶ جزئيات آرماتور گذارى

٩-١٢-6-١ كليات

٩-١٢-۶-١-١ بوشش بتن روى بيرونى ترين میلگرد بر اساس ضوابط فصل ٩-4 تعيين مى شود.

٩-١٢-6-١-٢ طول مهارى آرماتورها بر اساس ضوابط فصل ٩-٢١ تعيين مى گردد.

٩-21-6-١-٣ در محاسبه ى طول مهارى و وصله‌ى پوششى میلگردهاى طولى با fy > 550 Mpa ، پارامتر Ktr نبايد كم تر از 0.5db  اختيار شود.

٩-١٢-6-١-4 استفاده از آرماتورهاى گروهى در ستون مجاز بوده و ضوابط آن بر اساس بخش ٩-٢١-٥ تعيين مى‌شوند.

٩-١٢-6-١-5 فاصله ى حداقل آرماتورهاى مجاور بر اساس ضوابط بند ٩-٢١-٢-١ تعيين میگردد.

٩-١٢-6-٢ آرماتورهاى طولى

٩-١٢-۶-٢-١ حداقل تعداد میلگردهاى طولى در ستون بر اساس موارد زير تعيين مى شود:

الف- میلگرد‌‌های داخل تنگ هاى مثلثى: ٣ عدد؛

ب - میلگردهاى داخل تنگ‌ هاى مستطيلى يا دايروى: 4 عدد؛

پ۔ میلگرد‌‌های داخل دورپیچ و یا در ستون هاى قاب‌هاى خمشى ويژه محصور شده با دور گیرهاى دایروی: ۶ عدد.

٩-١٢-6-٣ آرماتور طولى خم شده

٩-١٢-6-٣-١ شيب قسمت مايل يک آرماتور طولى خم شده (میلگرد غير هم امتداد) نسبت به محور ستون نبايد از ١ به6 بيشتر باشد. بخش‌ هاى بالا و پايين قسمت مايل بايد موازى با محور ستون باشند.

٩-١٢-6-٣-٢ اگر وجه ستون يا ديوار بيش از ٧٥ ميلى متر پس رفتگى يا بيش آمدگى داشته باشد، آرماتورهاى طولى امتداد يافته نبايد به صورت خم شده استفاده شوند. در اين حالت در محل پس رفتگی باید آرماتورهاى انتظار مجزا و وصله‌ى پوششى به منظور اتصال به آرماتورهاى وجوه عقب رفته فراهم شوند. در هر حال بايد ضوابط مربوط به مهارها و وصله ها در محل تغيير مقطع رعايت شوند.

٩-١٢-4-6 وصله‌ى آرماتور طولى ستون

٩-١٢-4-6-١ استفاده از وصله‌‌‌ های پوششى، مكانيكى، جوشى سَر به سر واتكايى در ستون ها مجاز است. وصله‌ی آرماتورها باید الزامات تمام تركیب هاى بارگذارى را تامين نموده و منطبق با ضوابط بخش ٩-٢١-4 باشد. در صورت لزوم، ضوابط وصله بر اساس الزامات فصل ٩-٢٠ نيز بايد رعایت گردند.

٩-١٢-4-6-٢ اگر نيروى میلگردها در اثر بارهاى ضريب دار اعمالى فشارى باشد، استفاده از وصله‌ هاى پوششى فشارى مجاز است. طول وصله‌ ى پوششى فشارى را مى توان بر اساس موارد (الف) يا (ب) كاهش داد؛ اما اين طول در هر حال نبايد كم تر از ٣٠٠ ميلى متر باشد:

الف- برای ستون‌‌های با تنگ كه در ناحیه‌ی وصله‌ى پوششى، سطح مقطع مؤثر آرماتورهاى عرضى در هر دو جهت حداقل برابر با 0.0015hs باشد، طول وصله‌ى پوششى را می‌توان در ضريب 0/83 ضرب نمود. در محاسبه ى سطح مؤثر تنگ‌ ها، تنها سطح مقطع شاخه‌هاى  عمود برامتداد h منظور مى شود.

ب- برای ستون‌‌های با دورپیچ، طول وصله‌ى پوششى را مى توان در ضريب 0/75 ضرب نمود.

٩-١٢-4-6-٣ اگر نيروى ايجاد شده در میلگرد طولى ستون در اثر بارهاى با ضريب كششى باشد، طول وصله‌ی پوششى بايد در كشش تعيين شود. در اين حالت اگر تنش كششى آرماتور حداكثر 0.5fy بوده و تعداد میلگردهایی كه در يک مقطع وصله مى‌شوند، حداكثر نصف میلگردهاى كششى باشد، ودر ضمن وصله‌هاى يوششى میلگرد‌‌های مجاور حداقل معادل ld در طول ستون فاصله داشته باشند، وصله از نوع A محسوب شده و طول پوشش بايد حداقل برابر با ld اختيار شود. در غير اين صورت، وصله از نوع B محسوب شده وطول پوشش بايد حداقل برابر با 1.3ld در نظر گرفته شود. در هر حال طول وصله نبايد كمتراز ٣٠٠ ميلى متر در نظر گرفته شود.

٩-١٢-4-4-6 اگر نيروى میلگرد طولى ستون در همه‌ى تركيبات بار فشارى باشد، استفاده از وصله‌‌‌های اتكایى مجاز خواهد بود؛ به شرط آن كه وصله‌ى آرماتورهاى طولى ستون در مقاطع مختلف انجام شود؛ ويادر محل وصله، از میلگردهاى اضافى استفاده شود؛ به طورى كه حداقل مقاومت كششى میلگردهايى كه در هر وجه ستون در محل وصله امتداد مى يابند، معادل حاصل ضرب 0.25fy در سطح مقطع تمامى میلگردهاى موجود در آن وجه ستون باشد.

٩-١٢-6-٥ آرماتورهاى عرضى

٩-١٢-۶-٥-١ آرماتورهاى عرضى بايد محدود كننده ترين الزامات فاصله‌ى آرماتورها را برآورده سازند. جزئيات میلگردهاى عرضى بايد مطابق ضوابط بندهاى ٩-٢١-6-١ تا 9-21-6-3 باشند.

٩-١٢-۵-۶-٢ لازم است آرماتور‌‌های طولی با استفاده از تنگ ها، دورگيرها و يا دورپيچ ها مطابق بند ٩-١٢-6-۶ به صورت جانبى مهار شوند؛ مگر آن كه آزمايش ها و تحليل‌ هاى سازه‌اى نشان دهند که مقاومت کافی و امکان اجرا وجود دارد.

٩-١٢-۶-٥-٣ اگر پیچ‌‌‌های مهارى در قسمت بالاى ستون يا ستون پایه (پدستال) تعبيه شوند، باید توسط آرماتور‌‌های عرضی که حداقل ۴ آرماتور طولی ستون یا ستون پایه را در برگرفته‌اند، محصور شوند. آرماتورهاى عرضى به صورت تنگ‌ يا دورگیر بايد در طول ١٢٨ ميلى مترى قسمت بالاى ستون يا ستون پایه توزيع شوند و حداقل شامل ٢ آرماتور به قطر ١٢ ميلى متر و يا ٣ آرماتور به قطر ١٠ ميلى متر باشند.

٩-١٢-۶-٥-4 اگر جهت اتصال ستون يا ستون پایه به يک جزء پيش ساخته در انتها از كوپلر مكانيكى و يا میلگرد‌‌های ادامه يافته استفاده مى شود، آنها بايد توسط میلگردهاى عرضى احاطه شوند. میلگرد‌‌های عرضی باید حداقل در طول ١٢۵ میلى متر از انتهاى ستون يا ستون پايه توزيع شده و شامل حداقل ٢ آرماتور به قطر ١٢ ميلى متر و يا ٣ آرماتور به قطر ١٠ ميلى متر به صورت تنگ و یا دور گير باشند.

٩-١٢-۶-۶ تكيه‌گاه جانبى آرماتورهاى طولى

٩-١٢-۶-۶-١ در هر طبقه، فاصله‌ى اولين تنگ‌ يا دورگیر ستون از سطح بالاى شالوده يا دال، نبايد بيش‌تراز نصف فواصل تعيين شده براى تنگ‌ها يا دور گیرها باشد.

٩-١٢-۶-۶-٢ در هر طبقه، فاصله‌ی آخرین تنگ يا دور گير ستون از زير پايين ترين میلگرد‌‌های افقی دال، پهنه (کتیبه)، و یا کلاهک برشی، نباید بیشتر از نصف فواصل تعیین شده براى تنگ ها يا دورگیرها باشد. در صورت اتصال تير یا نشيمن (دستک) به کلیەی وجوه ستون، میتوان بالاترين تنگ یا دور گیر را در مقطعى به فاصله‌ی حداكثر ٧۵ میلى متر از زير پايين ترين میلگرد افقى در کم ارتفاع ترین تير يا دستک متوقف نمود.

٩-١٢-۶-۶-٣ در هر طبقه، دورپیچ باید از روى شالوده يا دال تا تراز پايين ترين میلگرد‌‌های طبقه‌ى فوقانى امتداد يابد.

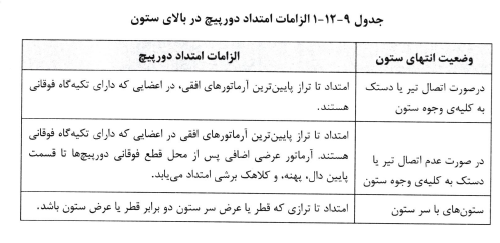

٩-١٢-64 در هر طبقه، قسمت بالاى دورپيچ بايد مطابق جدول ٩-١٢-١ باشد.

٩-١٢-5-۶-6 هرجا آرماتورهاى طولى انحراف داشته باشند، لازم است براى آنها در محل خم با به کار گیری تنگ، دور گیر، دورپیچ و یا قسمت هایی از سیستم سازەای کف، تکیه گاه افقى فراهم شود؛ این تكیه گاه باید براى نيرويى معادل 1/5 برابر مؤلفه‌ى افقى نيروى محاسباتى قسمت مايل میلگرد‌‌های با انحراف، طراحى شود. فاصله‌ى چنين ميلگردهاى عرضى به صورت تنگ بسته، دور گیر و دورپيچ، نبايد از نقاط خم شده ى میلگرد با انحراف، بيش‌تراز 150 ميلى متر باشد.

٩-١٢-6-٧ آرماتور عرضى برشى

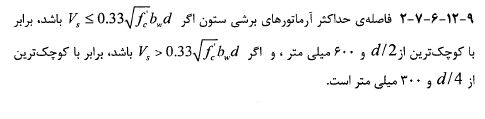

٩-١٢-۶-٧-١ در صورت لزوم میتوان در ستون از فولاد برشی به صورت تنگ، دور گیر و یا دورپيچ استفاده نمود.
