مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-١٥-٢ كليات

٩-١٥-٢-١ مشخصات مصالح

٩-15-٢-١-١ مشخصات بتن و میلگرد‌های فولادی باید به گونه ای باشند كه ضوابط طراحى و دوام مطابق فصل‌هاى ٩-٣ و ٩-4 را برآورده سازند.

٩-١۵-٢-٢ اتصال به ديگر اعضا

٩-١٥-٢-٢-١ طراحى وجزئيات اتصالات ستون ها، ستون پايه ها و ديوارهاى درجا ريز و يا پيش ساخته به شالوده بايد مطابق بخش ٩-١٧-٢ باشند.

٩-١٥-٢-٣ اثرات زلزله

٩-١۵-٢-٣-١ اعضای سازای امتداد یافته در زیر تراز پایەی سازه باید نيروهاى ناشى از اثرات زلزله را به شالوده منتقل نمايند. طراحى اين اعضا بايد مطابق بند ٩-٢٠-٢-٢-٣ بوده؛ واعضا بايد با سیستم مقاوم در برابر نیروى زلزله در بالاى تراز پايه ى سازه سازگار باشند.

٩-١٥-٢-٣-٢ در سازه‌هاى با شكل پذيرى زياد و متوسط، شالوده‌ه اى سطحى وعميق كه نيروهاى ناشى از زلزله را تحمل مى كنند و يا به زمين منتقل مى نمايند، بايد مطابق بخش ٩-٢٠-٩ طراحى شوند.

٩-١٥-٢-4 دال‌هاى روى زمين

٩-15-٢-4-١ دال هاى روى زمين كه بار‌های قائم يا جانبى سازه را به زمين منتقل مى كنند، بر اساس ضوابط اين فصل طراحى شده وجزئيات آنها تعيين مى‌شوند.

٩-١٥-٢-4-٢ دال‌های روی زمين كه به عنوان بخشى از سيستم باربر جانبى، نيروهاى جانبى را به زمین منتقل مى كنند، بايد مطابق بخش ٩-٢٠-٩ طراحى شوئد.

٩-١٥-٢-٥ معيارهاى طراحى

٩-١٥-٢-٥-١ ابعاد شالوده ها بايد با در نظر گرفتن ظرفيت باربرى خاك و بايدارى در برابر واژگونی و لغزش در سطح تماس شالوده و خاک از طریق اصول مکانیک خاک و سنگ در انطباق با مبحث هفتم مقررات ملى ساختمانى ايران طراحى شوند.

٩-١٥-٢-5-٢ در طراحى شالوده‌هاى سطحى مى توان از ضريب تاثير عمق براى مقاومت برشى يك طرفه و مقاومت برشى دو طرفه صرف نظر نمود.

٩-١٥-٢-5-٣ شالوده ها بايد براى مقاومت در برابر تلاش ها وعكس العمل‌هاى ناشى از بارهاى ضريب دار طراحى شوند.

٩-١٥-٢-5-۴ سيستم ‌های شالوده را میتوان بر اساس هر روشی كه تعادل و سازگارى هندسى را ارضا ميكند، طراحى نمود.

٩-١٥-٢-٥-٨ طراحى شالوده ها بر اساس روش خرپايى (پیوست ٩-٣) مجاز است.

٩-١۵-٢-۶-۵ لنگر‌های حارجی در هر مقطع از شالودەی نواری، شالوده ى منفرد يا سر شمع، با عبور دادن یک صفحەی عمودى از عضو ومحاسبه ى لنگرنيروهاى وارده در مساحت كل عضو روى يک طرف صفحه ى عمودى به دست مى آيند.

٩-١٥-٢-6 مقاطع بحرانى براى شالوده‌هاى سطحى وسر شمع ها

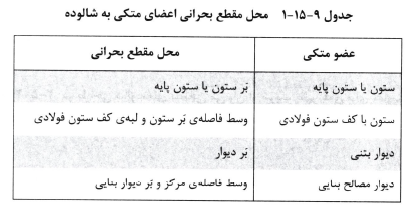

1-6-2-15-9 مقدار Mu بسته به نوع عضو متكى بر شالوده در مقاطع بحرانى به شرح جدول ٩-١٥-١ محاسبه مى شود.

٩-١٥-٢-۶-٢ موقعيت مقطع بحرانى را براى برش ضريبدار در برش يک طرفه مى توان به فاصله‌ى d  از محل مقطع بحرانى Mu مطابق بندهاى ٩-٩-4-٢ و٩-١٠-6-4-4، ودر برش دو طرفه به فاصله ى d/2 از محل مقطع بحرانى Mu مطابق بند ٩-١٠ -6- 4-٥-١ تعيين نمود.

٩-15-٢-۶-٣ ستون ها یا ستون پایه‌‌های بتنى با مقطع دايره یا چند ضلعی منظم را میتوان به عنوان اعضاى با مقطع مربعى با مساحت معادل براى محاسبه ى محل‌هاى مقاطع بحرانى لنكر، برش و طول مهارى میلگرد منظور نمود.

٩-١٥-٢-٧ مهار ميلگرد در شالودەهاى سطحى و سر شمع ها

٩-١٥-٢-٧-١ طول گیرايى میلگردها بايد مطابق فصل ٩-٢١ باشد.

٩-١٥-٢-٧-٢ نيروهاى كششى وفشارى در میلگردها در هر مقطع بايد در هر دو طرف مقطع مهار شوند.

٩-١٥-٢-٧-٣ مقاطع بحرانى براى گيرايى میلگرده، در موقعيت هايى كه در بند ٩-١٥-٢-6-١ براى حداكثر لنگر ضريب دار ذكر شده اند، ودر تمام مقاطع ديگرى كه تغيير مقطع يا تغيير ميزان آرماتور وجود دارد، مى باشند.

٩-١٥-٢-٧-4 مهار كافى براى میلگرد كششى در جايى كه تنش میلگرد كششى مستقيما متناسب با لنگرنمى باشد، مانند شيب ها، پله ها يا شالوده‌ هاى با ضخامت متغير، ويا در جايى كه میلگرد كششى موازى وجه فشارى نيست، الزامى مى باشد.
