مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-٢١-٢ فاصله هاى حداقل و قلاب ها

٩-٢١-٢-١ فاصله‌ی حداقل ميلگردها

٩-٢١-٢-١-١ فاصلەی آزاد میلگرد‌های موازی واقع در یک سفرەی افقی نباید کمتر از هیچ یک از مقادير زير باشد:

الف - ٢٥ ميلى متر؛

ب - قطر بزركترين ميلگرد؛

پ - 1/33برابر قطر اسمی بزر گترین سنگ دانه.

٩-٢١-٢-١-٢ در میلگردهای موازی واقع در چند سفرەی افقی، میلگردهاى لایه ی فوقانى بايد مستقیماً در بالای میلگرد‌های لایەی تحتانی قرار گرفته، و فاصلەی آزاد بين دو لايه نبايد كم تر از ٢٥ ميلى متر باشد.

٩-٢١-٢-١-٣ فاصله‌ی آزاد بين ميلگردهاى طولى در ستون ها، ستون پايه ها، بست ها، واجزاى مرزى ديوارها، نبايد كمتر از هيچ يك از مقادير زير باشد.

الف - 40 ميلى متر؛

ب - 1/5 برابر قطر بزرگترين ميلگرد؛

پ - 1/33 برابر قطر اسمی بزرگترین سنگ دانه.

٩-٢١-٢-١-4 ضوابط بند ٩-٢١-٢-١ براى بتن ريزى پاششى نبايد استفاده شود.

٩-٢١-٢-٢ قلاب هاى استاندارد، قلاب هاى لرزه‌ اى و سنجاقى

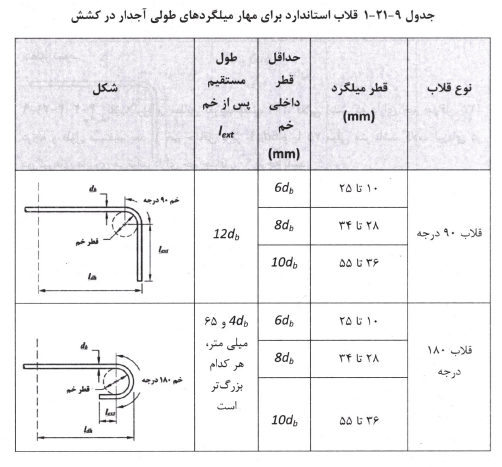

٩-٢١-٢-٢-١ قلاب هاى استاندارد براى مهار ميلگردهاى طولى آجدار در كشش بايد مطابق الزامات جدول ٩-٢١-١ در نظر گرفته شوند.

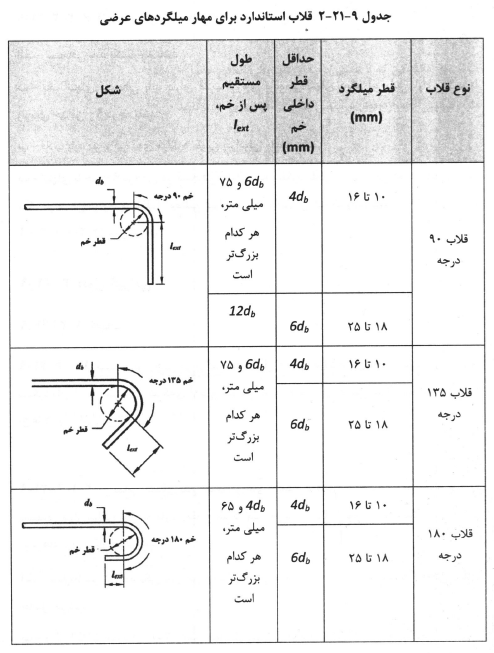

٩-٢١-٢-٢-٢ قلاب هاى استاندارد براى مهار ميلگردهاى عرضى بايد مطابق الزامات جدول ٩-٢١-٢ در نظر گرفته شوند. قلاب بايد در بر گيرنده ى ميلگرد طولى باشد.

٩-٢١-٢-٢-٣ قلاب استاندارد در كشش شامل يك خم به سمت داخل ويك قسمت مستقيم مى باشد. طول قسمت مستقيم قلاب را می‌توان بيش تر از مقدار مشخص شده در جدول هاى ٩-٢١-١ و ٩-٢١-٢ در نظر گرفت؛ ولى اين افزايش را نمى توان در محاسبه‌ى ظرفيت مهار قلاب منظور نمود.

٩-٢١-٢-٢-4 قلاب لرزه‌اى مطابق تعريف فصل ٩-٢، قلابى است كه داراى خم حداقل ١٣٥ درجه وطول مستقيم بعد از خم حداقل برابر با 6db و يا ٧٥ ميلى متر باشد. قلاب لرزه‌اى در دورگیرهاى دايروى مى تواند داراى خم حداقل ٩٠ درجه باشد.

٩-٢١-٢-٢-5 حداقل قطر داخلى خم آرماتور سيمى جوشى كه به عنوان خاموت يا تنك به كار میرود، نباید كمتر از چهار برابر قطر سيم براى سيم هاى باقطر بيش از 6 ميلى متر، و دو برابر قطر سيم براى ساير سيم ها باشد. خم هاى با قطر داخلى كم تر از هشت برابر قطر سيم، نبايد در فاصله اى كمتر از چهار برابر قطر سيم از اتصال جوشى قرار گيرند.

الف - سنجاقى بايد يک پارچه باشد.

ب - یک انتهای سنجاقی باید دارای قلاب لرزه‌ای بوده، و انتهای دیگر آن بايد داراى قلاب با زاويه ى حداقل ٩٠ درجه باشد.

پ - قلاب باید در بر گیرندەی میلگرد طولى پيرامونى مقطع باشد.

ت - انتهای با خم ٩٠ درجه ی دو سنجاقی متوالی که میلگرد طولی را در بر مى گيرند، بايد به طور يك در ميان در وجوه مقابل مقطع قرار گيرند؛ مكر آن كه ضوابط بند 9-21-6-1-7 يا ٩-٢٠-6-٢-٣-۶ تامين شوند.
