مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-٢١-۴ وصلە ی ميلگردها

٩-٢١-4-١ كليات

٩-٢١-4-١-١ وصله‌ى ميلگردها به يكى از طرق زير مجاز است:

الف - وصله‌ى يوششى؛

ب- وصله‌ی اتكايى؛

پ۔ وصله‌ی جوشى؛

ت- وصله‌ی مکانیکی.

٩-٢١-4-١-٢ استفاده از وصله‌ى پوششى در موارد زير مجاز است:

الف - در كشش وفشار براى ميلگردهاى با قطر كمتر يا مساوى 34 ميلى متر؛

ب - در فشار برای وصله‌ی میلگردهاى با حداكثر قطر 42 ميلى متر به ميلگردهاى با قطر 34 ميلى متر وكمتر، با تامين شرايط بند ٩-٢١-4-٥-٢.

٩-٢١-4-١-٣ برای وصله‌ی پوششی تماسی، حداقل فاصله‌ی آزاد بین وصله‌های تماسی و ميلگردها يا وصله هاى مجاور بايد مطابق بند ٩-٢١-٢-١-١ باشد.

٩-٢١-4-١-4 براى وصله‌ى پوششى غير تماسى در اعضاى خمشى، فاصله‌ی عرضى مركز به مركز ميلگردهاى وصله شده نبايد از يك پنجم طول وصله و ١٥٠ ميلى متر تجاوز نمايد.

٩-٢١-4-١-5 كاهش طول گيرايى براى در نظر گرفتن اثر آرماتور اضافى مطابق بند ٩-٢١-٣-٩، در محاسبه‌ى طول وصله ها مجاز نيست.

٩-٢١-4-١-۶ وصله ى گروه ميلگردها مطابق بند ٩-٢١-٥ انجام مى شود.

٩-٢١-4-٢ وصله‌ى پوششى ميلگردهاى آجدار وسيم هاى آجدار در كشش

٩-٢١-4-٢-١ طول وصله‌ى پوششى ميلگردهاى آجدار وسيم هاى آجدار در كشش، lst ، در حالت كلى بايد برابر با 1.3ld باشد ( وصله‌ى نوع B ) تنها در صورت تامين دو شرط زير، مى توان طول وصله‌ى پوششى را به 1.0ld كاهش داد (وصله‌ى نوع A).

الف - مقدار آرماتور موجود در طول وصله، حداقل دو برابر مقدار مورد نياز باشد.

ب - حداكثر نصف آرماتور موجود در طول وصله‌ى پوششى، وصله شده باشد.

ld  بر اساس بند ٩-٢١-٣-٢-١ تعيين مى شود. در هر حال حداقل طول وصله‌ى پوششى در كشش ٣٠٠ ميلى متر است.

٩-٢١-4-٢-٢ در مواردى كه وصله‌ى پوششى براى ميلگردهاى با قطرهاى متفاوت انجام مى شود، lst  نبايد از هيچ يك از مقادير زير كم تر باشد.

الف- طول گیرایی  ld  براى ميلگرد با قطر بزرگتر؛

ب- طول وصله‌ی کششى lst  براى ميلگرد با قطر كوچكتر.

٩-٢١-4-٣ وصلەی پوششی شبكەى آرماتور سيمى آجدار جوش شده در كشش

٩-٢١-4-٣-١ طول وصله‌ى پوششى شبكه ى سيمى آجدار جوش شده در كشش با سيم هاى متعامد در طول وصله، lst  نبايد از  1.3ld و ٢٠٠ ميلى متر كمتر باشد؛ كه در آن ld   بر اساس بند 9-21-3-6-1-الف تعيين مى شود. در ضمن شرايط زير نيز بايد تامين شوند.

الف - همپوشانی بیرونی ترین ردیف سیم‌ های عمود بر امتداد وصله در دو لايه ى وصله شده، بايد حداقل 50 ميلى متر باشد.

ب - تمام سيم هاى مورد استفاده در امتداد طول گيرايى، بايد آجدار و با قطر كمتر يا مساوى 20 ميلى متر باشند.

٩-٢١-4-٣-٢ درصورت عدم تامين شرط بند ٩-٢١-4-٣-١-الف، طول وصله بايد بر اساس بند ٩-٢١-4-٢ محاسبه شود.

٩-٢١-4-٣-٣ در صورت عدم تامين شرط بند ٩-٢١-4-٣-١-ب، طول وصله بايد بر اساس بند ٩-٢١-4-4 محاسبه شود.

٩-٢١-4-٣-4 در آرماتور سيمى آجدار جوش شده با اندود روى (گالوانيزه)، طول وصله بايد بر اساس بند ٩-٢١-4-4 محاسبه شود.

٩-٢١-۴-۴ وصلەی پوششی شبکەی آرماتور سیمی ساده جوش شده در كشش

٩-٢١-4-4-١ طول وصله‌ ی پوششى شبكه ى سيمى ساده ى جوش شده در كشش با سيم هاى متعامد در طول وصله،  lst، که به صورت فاصله‌ی بین بیرونی ترین سيم عمود بر امتداد وصله در دو شبکه ی وصله شده تعریف میشود، نباید از هیچ یک از مقادير زير كم تر باشد.

الف - يك و نيم برابر طول گيرايى ld سيم، كه در آن ld  بر اساس ٩-٢١-٣-٧-١-الف تعيين میشود.

ب- فاصله‌ ی بين سيم هاى عمود بر امتداد وصله به علاوه ى ٥٠ ميلى متر، و يا ١٥٠ ميلى متر.

٩-٢١-4-4-٢ براى مواردى كه نسبت سطح مقطع سيم تامين شده به سيم مورد نياز در طول وصله بیش از ٢ است، طول وصله،  lst ، كه فاصله‌ی بين بيرونى ترين سيم عمود بر امتداد وصله در دو شبکه ی وصله شده تعریف میشود، نبايد از هيج يک از مقادير زير كم تر باشد.

الف- يك و نيم برابر طول گيرايى ld   سيم، كه در آن ld  بر اساس بند ٩-٢١-٣-٧-١-الف تعيين می شود.

ب- حداقل ٥٠ ميلى متر.

٩-٢١-4-٥ وصله‌ پوششى ميلگردهاى آجدار در فشار

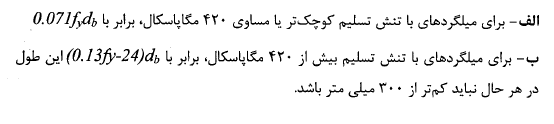

٩-٢١-4-٥-١ طول وصله‌ى پوششى ميلگردهاى آجدار در فشار، sc، براى ميلگردهاى با قطر كوچكتر يا مساوى 34 ميلى متر به صورت زير محاسبه مى شود.

٩-٢١-٢-۵-٢ برای وصله‌ ی پوششی میلگردهاى با قطرهاى متفاوت در فشار، طول وصله‌ى پوششى نبايد از هيچ يك از مقادير زير كمتر باشد.

الف - طول گيرايى در فشار، ldc  براى ميلگرد با قطر بزركتر، محاسبه شده بر اساس ٩-٢١-٣-٨.

ب- طول وصله‌ى پوششى در فشار، ldc ، براى ميلگرد با قطر كوچكتر، محاسبه شده بر اساس ٩-٢١-4-٥-١.

٩-٢١-4-۶ وصله‌ى اتكايى ميلگردهاى آجدار در فشار

٩-٢١-4-6-١ براى ميلگردهاى كه فقط تحت فشار قرار دارند، انتقال فشار به صورت اتكايى بين دو میلگرد، در انتهاى برش داده شده عمود بر امتداد ميلگردها، مجاز است. دو ميلگرد وصله شده باید به روش مناسب، نظیر استفاده ار طوقه ی گوه دار، به صورت هم محور نگه داشته شده باشند.

٩-٢١-4-۶-٢ استفاده از وصله‌ى اتكایى تنها در اعضايى مجاز است كه داراى خاموت بسته، تنگ، دورپيچ يا دورگير هستند.

٩-٢١-4-۶-٣ انتهاى ميلگردها بايد در سطحى صاف عمود بر امتداد ميلگرد با انحراف حداكثر 1/5 درجه بوده، و دو میلگرد باید به صورتی متصل شوند که اختلاف امتداد دو میلگرد از ٣ درجه بيش تر نباشد.

٩-٢١-4-٧ وصله‌ى مكانيكى و جوشى ميلگردهاى آجدار در كشش و فشار

٩-٢١-4-٧-١ استفاده از وصله هاى جوشى عمدتا براى ميلگردهاى با قطر ٢٠ ميلى متر و بیش تر توصيه میشود.

٩-٢١-4-٧-٢ در وصله‌های جوشى براى ميلگردهاى با قطر زياد، استفاده از اتصال سر به سر مستقيم با جوش نفوذى ارجحيت دارد.

٩-٢١-4-٧-٣ جوش ميلگردها در وصله هاى جوشى بايد الزامات مبحث دهم مقرارت ملى ساختمان را تامين نمايد.

٩-٢١-4-٧-4 در وصله هاى مكانيكى انتقال نيرواز طريق غلاف اتكايى، كوپلر، غلاف کویل كننده و غيره انجام می گيرد.

٩-٢١-4-٧-5 براى تامين پوشش بتنى كافى روى ميلكرد، اثر افزايش ابعاد ميلگرد ناشى از وصله‌ی مكانيكى بايد در نظر گرفته شود.

٩-٢١-4-٧-۶ وصلەى مكانیكى يا جوشى بايد قادر به انتقال تنشى حداقل برابر با 1.25 برابر تنش تسليم ميلگرد دركشش و يا فشار باشد.

٩-٢١-4-٧-٧ يک در میان بودن ميلگردهاى با وصله‌ى مكانيكى يا جوشى در هر مقطع از عضو، به جز در اعضاى كششى بند ٩-٢١-٢-٧-٨ الزامى نيست.

٩-٢١-4-٧-٨ دراعضاى كششى نظير عضو كششى قوس ها، عضو كششى كه بار را به تكيه گاهى در تراز بالاتر منتقل مى كند، وعضو كششى خرپاها، وصله‌ى جوشى يا مكانيكى در میلگردهاى مجاور بايد با فاصله‌ی ٧٥٠ ميلى متر در امتداد وصله انجام شود. در نظر گرفتن اين ضابطه در اعضاى كششى نظير ديوار مخازن دايروى، كه تعداد زيادى ميلگرد كششى به صورت یک در ميان و با فاصله‌ی زيادى از هم وصله شده‌اند ، الزامى نيست.
