مبحث چهاردهم مقررات ملی ساختمان : تاسیسات مکانیکی (1396) | ١۴-١٠-۶ عایق كاری

١٣-١٠-۶-١ كليات

الف) در لوله كشى تأسيسات مكانيكى ساختمان، لوله‌ها بايد طبق الزامات اين بخش از مقررات عایق کاری شود.

ب) جنس عایق و روکش آن باید برای كار در دماى سيستم لوله كشى و شرايط محل نصب مناسب باشد. عایق لوله و نیز رو کش عایق، باید از جنس نسوختنى باشد. شاخص پيشروى شعلۀ آن حداكثر ٢٨ وشاخص كسترش دود آن حداكثر ٥٠، طبق استانداردهاى ANSI/ASTM E84 يا 723 UL يا 131-4102 DIN باشد.

(١) در لوله کشی هر منطقه از ساختمان، عایق و روکش آن باید از جنسی انتخاب شود که در مقررات مربوط به حفاظت از آن منطقۀ ساختمان در برابر آتش، تعيين ومقرر شده است.

(٢) استفاده از مواد و مصالح سوختنی، به عنوان عایق، رو کش عایق و مواد کمکی مانند چسب، نوارچسب و جز آنها، در عایق کاری مجاز نيست.

(٣) قسمت هایی از طول لوله که از دیوار آتش عبور میکند نباید عایق یا روکش عایق داشته باشد.

14-١٠-۶-٢ ضخامت عايق

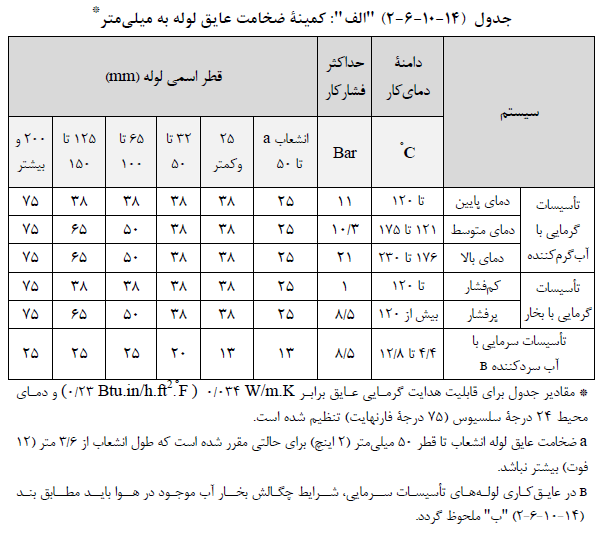

الف) جدول (١٣-١٠-۶-٢) "الف" کمینۀ ضخامت عایق لوله، در سیستمهای مختلف لوله کشی را نشان میدهد.

١) چنانچه الزامات عايق حرارتى لوله در اين مبحث با مبحث نوزدهم متفاوت باشد الزامات سختگیرانه تر باید رعایت شود.

ب) اندازۀ ضخامت های دادہ شدہ در جدول (١۴-١٠-۶-٢) "الف" بدون در نظر گرفتن امکان چگالش بخار آب بر روی سطوح لوله و سطوح عایق لوله، تعیین شده است. در صورت احتمال چگالش بخار آب در سطوح خارجی لوله و سطوح عایق لوله، ضخامت عایق در هر مورد باید محاسبه شود و مورد تأيید قرار گيرد.

پ) اكر قابليت هدايت گرمايى عايق با  0/034W/m.K ودماى محيط با 24 درجة سلسيوس (٧٥ درجه فارنهايت)، كه جدول براى آن ها تنظيم شده است، متفاوت باشد، بايد با روش هاى مهندسى مورد تأييد، مقادير ضخامت خوانده شده از جدول (14-١٠ -6- ٢) "الف "تصحيح شود.

ت) اگر لوله در معرض یخ زدن قرار داشته باشد، برای جلوگیری از یخزدن سيّال داخل لوله، بايد ضخامت عایق با روش های مهندسی مورد تأیید تصحیح شود و یا از روش مورد تأيید دیگری، جز عایقکاری، استفاده شود.

١۴-١٠-۶-٣ لزوم عایق كاری

الف) در موارد زير لازم نيست لوله ها عايق گرمايى شوند:

(١) در لوله کشی داخلی دستگاه‌ها که لوله ها در کارخانۀ سازنده عایق شده است.

(٢) در هر سيستم لوله كشى كه دماى سيّال داخل لوله ها بين 12/8 تا 4٠ درجة سلسيوس (55 تا ١٠۴ درجۀ فارنهایت) است، مگر در شرایطی که امکان چگالش بخار آب بر روى سطح خارجی لوله وجود داشته باشد.
