مبحث چهاردهم مقررات ملی ساختمان : تاسیسات مکانیکی (1396) | ١۴-١١-۵ دودکش قائم فلزی

14-١١-٥-١ كليات

الف) دودکش قائم فلزی باید بر روی پایه ای از مصالح نسوختنی ٣ ساعت مقاوم در برابر آتش و مناسب برای تحمل وزن دودکش قرار گیرد.

ب) در انتهای پایین دودکش قائم فلزی، برای تمیز کردن ادواری آن بايد دريچۀ بازديد گازبند و مقاوم در برابر دمای دود کش پیش بینی شود.

پ) دود کش قائم فلزی باید فاصلۀ کافی با مصالح سوختنى داشته باشد. همچنین امكان دسترسی و بازرسی آن وجود داشته و ایمنی لازم را برای جلوگیری از سوختگی و آسیب دیدگی اشخاص ايجاد کند.

ت) انتهای بالایی دود کش قائم فلزی باید با کلاهكی مناسب برای جلوگيری از ورود باران و برف، حفاظت شود.

ث) دودکش قائم فلزى بايد از ورق فولادى سياه ساخته شود و براى اتصال قطعات و تقويت آن از پروفیل‌های فولادی استفاده گردد.

(١) اتصال قطعات دود کش و پروفیل‌های تقویتی آن میتواند از نوع پیچ و مهرهای، میخ پرچ و يا اتصال جوشى باشد.

(٢) دودکش قائم فلزی باید، با بست ها و تکیه گاه های مقاوم در برابر دمای دودکش و مناسب برای تحمل وزن آن ونيروهاى ناشى از انقباض و انبساط حرارتى واثر باد وزمين لرزه به اجزای ساختمان متصل و در جای خود ثابت و مهار شود.

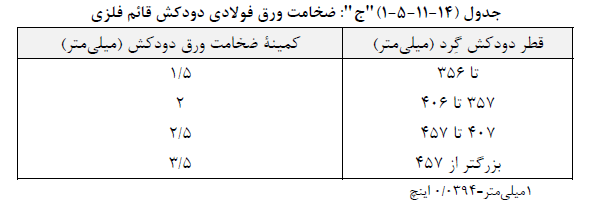

ج) ورق فولادی دودکش قائم فلزی، مخصوص دستگاه‌های با سوخت مايع يا گاز با دماى پايين، بايد دست‌كم ضخامتى برابر با مقادير جدول «(14- ١١ -٥-١)"ج"» داشته باشد.

چ) در دستگاه با سوخت مایع یا گاز، که دمای محصولات احتراق آن در نقطۀ ورود به دود کش کمتر از ١۶۵ درجۀ سلسیوس است، سطوح داخلی دودکش فلزی باید با مصالح مقاوم در برابر چگالش بخار آب و اسید، مانند فولاد زنگ ناپذیر، حفاظت شود.

ح) دودكش قائم فلزى بايد با امكان پيش بينى انبساط وانقباض ناشى از گرما و سرما، ساخته و نصب شود.

١۴-١١-۵-٢ دودکش با دمای پایین

الف) دهانۀ خروجی دود کش

(١) دهانۀ خروجی انتهای بالای دودکش قائم فلزی با دمای پایین باید بر روى بام ودر خارج از ساختمان قرار گیرد.

(٢) دهانۀ خروجی نسبت به بالاترین نقطۀ بام که دودکش از آن خارج میشود، دست کم بايد یک متر بالاتر قرار گیرد. این دهانه از هر نقطۀ ساختمان به شعاع ٣ متر (١٠ فوت) از دودكش، بايد دست‌كم ۶٠٠ ميلى متر (٢۴ اینچ) بالاتر باشد.

(٣) فاصلۀ قائم دهانۀ خروجى دودكش از تراز زمين پيادهرو مجاور، نبايد كم تر از ٣ متر (١٠ فوت) باشد.

(4)دهانۀ خروجی دود کش باید دستکم یک متر بالاتر از هر دهانۀ مکش مکانیکی هوای ساختمان، كه با آن ٣ متر (١٠ فوت) يا كمتر فاصله دارد، نصب شود.

(۵) دهانۀ خروجی انتھای دود کش دیگ آبگرم تيپ "C"، كه در «(14-٧-4-١)"ب"» آمده است، لازم نیست بر روى بام قرارگيرد. دودكش فلزى اين ديگ ها مى تواند بصورت افقى از ساختمان خارج شده و تا چند سانتیمتر (مطابق توصیۀ سازنده) به سمت خارج ساختمان ادامه یابد.

(۶) دهانۀ دودکش باید دست‌كم 1500 میلی متر (۵ فوت) بالاتر از بالاترین طوقه خروج دود دستگاه متصل به دود کش قرار گیرد.

ب) دودکش قائم فلزى در خارج ساختمان

(١) بين دودكش ومصالح ومواد سوختنى ساختمان، بايد دست‌كم 450 ميلى متر (١٨ اينج) فاصله باشد.

(٢) میان دودکش و مصالح و مواد نسوختنى ساختمان بايد دست‌كم فاصلههای زير رعايت شود:

- براى دودكش با قطر 450 ميلى متر (١٨ اينچ) وكمتر از آن، فاصلة ٥٠ ميلى متر (٢ اينچ)

- براى دودكش با قطر بيش از 450 ميلى متر (١٨ اينچ)، فاصلة ١٠٠ ميلى متر (٢ اينچ)

(٣) میان دودكش قائم فلزى خارج از ساختمان ودر وپنجره وفضاهاى محل عبور افراد، بايد دست‌كم ۶٠٠ ميلى متر (24 اينچ) فاصله باشد، مكر آنكه سطح خارجى دودكش با روش مورد تأیید عایق گرمایی شده باشد.

پ) دود کش قائم فلزی در داخل ساختمان

(١) دودکش باید در شفت هایی با دیوارهای مقاوم در برابر آتش قرارگيرد. در هر ساختمان، زمان مقاومت دیوارها در برابر آتش، بايد دست‌كم برابر مقادير زير باشد :

- ١ ساعت، در ساختمان هاى ١ تا ٣ طبقه

- ٢ ساعت، در ساختمان‌های ۴ طبقه و بالاتر

(٢) دیوارهای شفت نباید بازشو داشته باشد، مگر با دریچه‌های ضد آتش در هر طبقه، که برای بازدید تعبيه می شود.

(٣) در طبقه ای که دودکش به دستگاه با سوخت مایع یا گاز متصل است، فاصلۀ سطح خارجی دود کش با مصالح و مواد سوختنی ساختمان، بايد دست‌كم 450 میلی متر (١٨ اینچ) باشد.

(۴) فاصلۀ دودکش با مصالح و مواد نسوختنى ساختمان بايد دست‌كم برابر مقادير زير باشد:

- براى دودكش با قطر 450 ميلى متر (١٨ اينچ) وكمتراز آن، ٥٠ ميلى متر (٢ اينچ)

- براى دودكش با قطر بيش از 450 ميلى متر (١٨ اينچ)، ١٠٠ ميلى متر (4 اينچ)

ت) عبور دودکش قائم فلزى از بام ساختمان

(١) در صورت عبور دود کش قائم فلزی از بام ساخته شده از مصالح و مواد سوختنی، دود کش باید در غلاف فولادی گالوانیزه و مقاوم در برابر خورد گی قرارگيرد. غلاف بايد دست‌كم ٢٢٠ ميلى متر (٩ اینچ) بالاتر و٢٢٠ ميلى متر (٩ اینچ) پايين تر از بام ادامه يابد. فاصلة سطح خارجى دود کش با سطح داخلى غلاف بايد دست‌كم ٢٢٠ ميلى متر (٩ اینچ) باشد. فاصلۀ سطح خارجی غلاف با مواد سوختنى بام بايد دست‌كم ٣٠ ميلى متر (½  اینچ) باشد.

(٢) مى توان به جاى غلاف، اطراف دودكش را تا فاصلة 450 ميلى مترى (١٨ اینچ)، با مواد و مصالح نسوختنی پر كرد.
