مبحث چهاردهم مقررات ملی ساختمان : تاسیسات مکانیکی (1396) | 14-١١-٨ لوله رابط دودکش

14-١١-٨-١ كليات

الف) دستگاه با سوخت مایع یا گاز باید با لولۀ رابط، به دود کش قائم فلزی یا دود کش قائم با مصالح بنائی، متصل شود.

(١) لولۀ رابط دودکش باید در همان فضایی که دستگاه در آن قرار دارد، نصب شود.

ب) لوله‌های رابط دودکش نباید از كف يا سقف عبور کند.

پ) عبور لولۀ رابط دود کش از دیوار مقاوم به آتش، مجاز نيست.

ت) لولۀ رابط دستگاه‌های گاز سوز خانگى نبايد براى اتصال به دودكش قانم با مصالح بنائى، از دیوار یا پار تیشن ساخته شده از مصالح سوختنی عبور کند.

ث) تمام طول لولۀ رابط دودکش باید قابل دسترسی باشد، تا بازرسی، پاک كردن و تعمير آن به آسانی ممکن شود.

(١) لولۀ رابط دودکش نباید در معرض ضربات فیزیکی قرار داشته باشد.

ج) لولۀ رابط باید تا حد ممکن کوتاه و مستقیم باشد. از ایجاد زانوهای کوتاه و خمهای تند در آن، که ممکن است موجب اختلال در جریان دود شود، باید پرهیز کرد.

(١) جز لوازم كنترل و ايمنى، هيج مانعى نبايد درون لولة رابط دودكش قرارگيرد. نصب دمپر با فرمان دستی در لولۀ رابط مجاز نيست.

(٢) در داخل لولۀ رابط اگر دمپر با فرمان خودکار نصب میشود، دمپر باید با مشعل دستگاه مرتبط و وابسته باشد، تا در صورت بسته شدن دمپر، مشعل دستگاه نیز به‌طور خودکار خاموش گردد. این دمپرها باید مطابق با دستورالعمل سازنده نصب شوند.

چ) لولۀ رابط دودکش باید با بست و تکیه‌گاه‌‌های مقاوم در برابر دماى آن ومناسب براى تحمل وزن آن و نیروهای ناشی از انقباض و انبساط حرارتی و اثر زمین لرزه، به اجزای ساختمان به طور ثابت متصل و مهار شود.

ح) قطر لولۀ رابط دودکش باید دستکم برابر قطر دهانۀ خروجی دستگاہ یا کلاهک تعادل آن، باشد چنانچه دستگاه بيش از يك خروجى دود داشته باشد، ودر غياب دستور العمل هاى خاص سازنده، مساحت لوله رابط مشترک نباید کمتر از مساحت مجموع خروجی‌های دود باشد.

خ) در مواردی که دو یا چند لوله رابط وارد یک دود کش قائم میشود، لوله رابط كوچکتر باید در بالاترین ارتفاع ممکن در دسترس، با رعایت فاصله مجاز از مواد سوختنی به دود کش قائم وارد شود.

١۴-١١-٨-٢ ساخت لولۀ رابط دودکش

الف) لولۀ رابط دودکش باید از ورق فولادی ساخته شود و براى اتصال قطعات و تقويت آن بايد از پروفیل های فولادی استفاده کرد.

(١) لولۀ رابط دودکش با دمای پایین باید از ورق فولادی گالوانیزه ساخته شود.

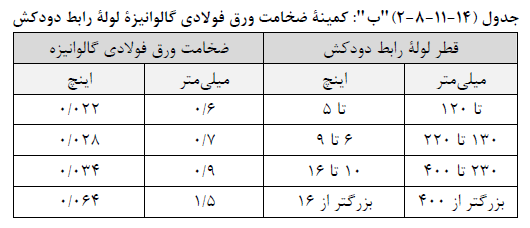

ب) لولۀ رابط دودكش دستگاه‌هاى با سوخت مايع يا گاز با دماى پايين بايد از ورق فولادى گالوانيزه، دست‌كم با ضخامت مقرر در جدول «(14-11-8-2) "ب"» ساخته شود.

پ) اتصال قطعات

(١) قطعات لولۀ رابط دودکش با دمای پایین باید با پیچ و مهره یا میخ پرچ، به هم متصل شود.

(٢) در صورت استفاده از واشر، باید جنس آن در برابر دمای دودکش مقاوم باشد.

١۴-١١-٨-٣ نصب لولۀ رابط دودکش

الف) لولۀ رابط دود کش باید نسبت به تراز افقی شیب داشته باشد.

(١) جهت شیب لولۀ رابط باید از دود کش قائم به سوی دستگاه باشد.

(٢) شيب لولة رابط نبايد از ٢ درصد كمتر باشد.

ب) لولۀ رابط دستگاهی که دود آن با مکش طبیعی خارج میشود نباید به دود کش قائم دارای مکش یا رانش مکانیکی متصل شود، مگر در نقطهای از دودکش که فشار منفی داشته باشد.

(١) لولۀ رابط دستگاه با سوخت مایع یا گاز نباید به دودکش قائم متصل به شومينه، وصل شود.

پ) اتصال لولۀ رابط دود کش به دودکش قائم

(١) لولۀ رابط دودکش، در اتصال به دودکش قائم فلزی، باید تا سطح داخلى آن ادامه يابد ولى نباید وارد آن شود. اگر دود کش قائم فلزی پوشش داخلی دیگری (معبر دود) داشته باشد، لوله رابط باید تا سطح داخلی معبر دود ادامه يابد.

(٢) در صورت اتصال لوله رابط به دودكش قائم با مصالح بنائى، لوله بايد تا سطح داخلى دودکش ادامه یابد. اگر معبر دود در داخل دود کش قائم با مصالح بنائی قرار دارد، لولۀ رابط باید تا سطح داخلى معبر دود ادامه يابد. فاصلة اطراف محل اتصال بايد با ملات سيمانى يا مصالح نسوختنی دیگر، پرشود.

(٣) اگر برای سهولت کار نهادن و در آوردن، لولۀ رابط با غلاف به دودکش قائم با مصالح بنائی متصل میشود، غلاف باید با ملات سیمان یا مواد نسوختنی دیگر مناسب برای دمای دود کش، در محل نصب ثابت شود.

ت) فاصلة لولة رابط از مواد سوختنى

(١) لولة رابط دودكش با دماى بايين بايد دست‌كم 450 ميلى متر (١٨ اينچ) با مواد ومصالح سوختنی فاصله داشته باشد.

ث) در صورتی که عبور لولۀ رابط دستگاه‌های خانگی با سوخت مايع يا گاز از ديوار يا پارتيشن ساخته شده از مصالح سوختنى اجتناب نايذير باشد، فاصلة سطح خارجى لولة رابط از مواد سوختنی باید با یکی از روش‌های زیرحفظ شود.

روش اول: يک ديوار آجرى با ضخامت ١٠٠ ميليمتر (3/5 اينچ) بايد داخل ديوار با مصالح سوختنى جاسازى شود. يك غلاف از جنس نسوز باضخامت دست‌كم ١ ميليمتر (0/625 اينچ) (مطابق 315 ASTM C یا معادل آن)، در مرکز این دیوار آجری به نحوی نصب شود كه فاصلۀ آن با مصالح سوختنى دست‌كم ٣٠٠ ميليمتر (١٢ اينچ) باشد. اين غلاف نسوز بايد از سطح بيرونى ديوار آجرى تا سطح داخلى آستر دودكش قائم ادامه يابد.درز بين غلاف نسوز وآستر دودكش قائم بايد با مواد مقاوم در مقابل دمای دودکش درزبندی شودبین دیوار و دود کش با مصالح بنائى دست‌كم ۵٠ میلیمتر (٢ اینچ) فاصلۀ هوائی باید وجود داشته باشد.

روش دوم: یک غلاف فولادی تهویه شده متشكل از دو كانال هوايى يک اينچى (سه استوانه تو در تو ) از ورق فولادى با ضخامت دست‌كم 0/6 ميليمتر (0/0236 اينچ) بايد روى ديوار يا پارتيشن نصب شود و لولة رابط فولادى از داخل آن عبور كرده وتا استر دودكش يا مجراى قائم دود امتداد يابد. غلاف بايد به نحوى توسط بستهاى فولادى به ديوار بسته شود كه بين سطح غلاف فلزى و مصالح سوختنى ديوار دست‌كم ١٥٠ ميليمتر (6 اينچ) فاصله وجود داشته باشد . ضخامت لوله رابط دودكش و بستهاى فولادى بايد دست‌كم 0/6 ميليمتر (0/0236 اينچ) باشد. يک طرف بست ها بايد در همة جهات به ديوار يا پارتيشن متصل شود. فضاى ١٥٠ ميلى مترى (6 اينچ) بين غلاف فلزی و بست ها باید با عایق فایبر گلاس پر شود. بین دیوار و دودکش با مصالح بنائى دست‌كم ٥٠ میلی متر (٢ اینچ) فاصلۀ هوائی باید وجود داشته باشد.
