مبحث چهاردهم مقررات ملی ساختمان : تاسیسات مکانیکی (1396) | 6-14-٣ طراحى و ساخت كانال

6-14-٣-١ كليات

الف) طراحی و ساخت کانال‌های هوای رفت، برگشت و تخلیه باید مناسب جریان مقدار هوای مورد نياز باشد.

(١) کانال هوا باید طبق روش های مهندسی مورد تأیید طراحی و ساخته شود.

(٢) روش های مهندسی که در اندازه گذاری کانال هوا و دیگر اجزای کانال کشی به کار میرود، باید مورد تأیید قرار گیرد.

(٣) کانال هوا و دیگر اجزای آن بايد با توجه به مقدار جريان هواى لازم و سرعت مناسب آن اندازه گذاری شود و بیش از آنچه برای هر فضا تعيین شده است، صدا توليد نكند.

(۴) در سامانه‌های كانال كشى بايد با روش هاى مهندسى مورد تأييد يا نصب دمپر، امكان تنظيم ميزان هواى انشعاب ها پيش بينى شود

(۵) اجزای کانال هوا و آویزها و تکیه گاه های آن باید استحکام و دوام کافی داشته باشند.

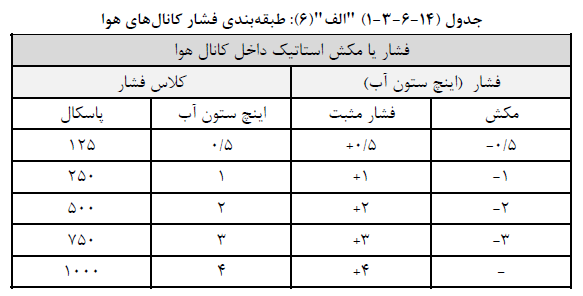

(۶) کانال هوا باید براساس طبقه‌ بندی  فشار هوای داخل آن و برای حداكثر فشار یا مكش هوا، طبق جدول (14-۶-٣-١) "الف"(۶) طراحى و ساخته شود.

(٧) حداكثر سرعت هوا در كانال كشى با كلاس 0/5 نبايد از ١٠ متر در ثانيه (٢٠٠٠ فوت در دقيقه) ودر كانال كشى با كلاس ١ و٢ از 12/7 متر در ثانيه (٢٨٠٠ فوت در دقيقه) و در كلاس 3 و 4 از ٢٠ متر در ثانيه (4000 فوت دردقيقه) بيشتر باشد.

ب) کانال های هوای رفت، برگشت و تخليه هوا باید طورى ساخته و نصب شوند كه در تأمين شرايط مقرر برای مقاومت هر منطقه از فضاهاى ساختمان در برابر آتش، اختلال ايجاد نکنند.

6-14-٣-٢ كانال فلزى

الف) كانال فلزى مخصوص هواى رفت، برگشت، گرفتن هواى بيرون وتخليه هوا در تأسيسات گرمایی، تعویض هوا و تهویه مطبوع و نيز توزيع هواى سيستم هاى خنک كننده تبخيرى، از نظر انتخاب مصالح و روش ساخت، بايد مطابق يكى از استانداردهاى زير باشد:

1- ANSI/ SMACNA/ HVAC DUCT CONSTRUCTION STANARDS (15d)

2- HVCA/ SPECIFICATION FOR SHEET METAL DUCTWORK (DW/144)

(١) انتخاب مصالح و روش ساخت با استانداردهاى ديكر به شرطى مجاز است كه مطابق استانداردهاى مندرج در «(14-۶-٣-٢) "الف"» باشد و مورد تأييد قرار گيرد.

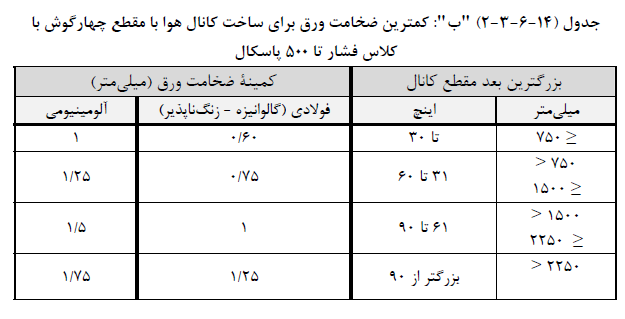

ب) ضخامت ورق فولادی (گالوانیزه، زنگ ناپذير) و آلومينيومى، براى ساخت كانال هاى با مقطع چهار گوش، كه كلاس فشار آن ها حداكثر ٥٠٠ پاسكال (٢ اينچ ستون آب)، باشد بايد دست‌كم برابر با مقادير جدول (14-۶-٣-٢) "ب" در نظر گرفته شود.

(١) جدول (14-6-٣-٢) "ب" ضخامت ورق فولادی و آلومینیومی کانال هوا با مقطع چهار گوش را برای کانال هایی نشان می دهد كه كلاس فشار آن ها حداكثر ٥٠٠ پاسكال (٢ اينچ ستون آب)، باشد. در كانال هوای با كلاس فشار بالاتر، اندازه ضخامت ورق بايد با رعايت ضوابط مندرج در استانداردهاى مقرر شده در (14-۶-٣-٢) "الف" محاسبه شود.

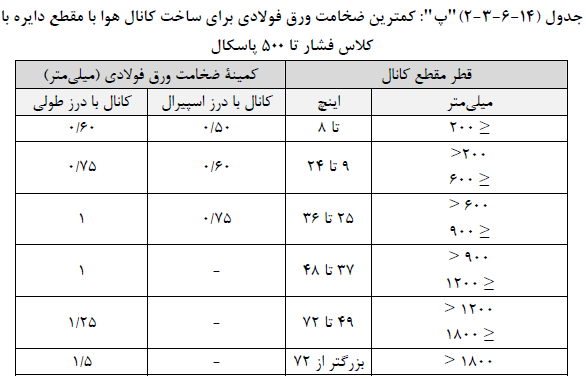

پ) ضخامت ورق فولادی (گالوانیزه، زنگ ناپذیر)، برای ساخت کانال‌های با مقطع گرد، که كلاس فشار آن‌ها حداكثر ٥٠٠ ياسكال (٢ اينچ ستون آب)،باشد بايد دست‌كم برابر با مقادير جدول (14-6-٣-٢) "پ" در نظر گرفته شود.

(١) جدول (14-6-٣-٢) "پ" ضخامت ورق فولادی کانال هوا با مقطع دایره را برای كانال‌هایی نشان می دهد كه كلاس فشار آن ها حداكثر ٥٠٠ پاسكال (٢ اینچ ستون آب)، باشد. در كانال هواى با كلاس فشار بالاتر، اندازه ضخامت ورق بايد با رعايت ضوابط مندرج در استانداردهاى مقرر شده در (14 -۶-٣-٢) "الف" محاسبه شود.

ت) فيتينگ هاى كانال فلزى مانند زانو، سهراه و تبديل بايد با رعايت ضوابط مندرج در استانداردهاى «(14-۶-٣-٢) "الف"» ساخته شود.

ث) در ساخت کانال فلزی و غیرفلزی، درزهای عرضى، درزهاى طولى و ديگر درزها، بايد طبق استانداردهای زير ساخته شوند:

1-SMACNA HVAC DUCT CONSTRUCTION STANDARDS

2- NAIMA FIBROUS GLASS DUCT CONSTRUCTION STANDARDS

(١) درزهای کانال باید با جوش کاری، پرچ کاری، نوار چسب، خمير، لاستيک، واشر و ديگر لوازم مورد تأیید، درزبندی شود.

(٢) در هر سیستم هوا رسانی، میزان نشت هوا از درزهاى كانال نبايد بيش از ٥ درصد مقدار هوا باشد.

(٣) روش آزمایش میزان هوادهی و نشت هوا از کانال باید مورد تأیید قرار گیرد.

6-14-٣-٣ كانال غير فلزی

الف) كانال غيرفلزى جريان هوا، از نظر انتخاب مصالح و روش ساخت، بايد مطابق يكى از استانداردهای زیر باشد.

1- SMACNA FIBROUS GLASS DUCT CONSTRUCTION STANDARDS

2- UL 181

3-NAIMA FIBROUS GLASS DUCT CONSTRUCTION STANDARDS

(١) انتخاب مصالح و روش ساخت با استانداردهاى ديكر به شرطى مجاز است كه مطابق استانداردهای مندرج در «(14-۶-٣-٣) "الف"» و مورد تأيید باشد.

(٢) استفاده از كانال غيرفلزی ساخته شده از مصالح سوختنى مجاز نيست.

(٣) كانال هاى پلاستيكى بايد از جنس PVC و فيتينگ هاى آن مى تواند از جنس PVC يا پلی اتیلن باچگالى زياد باشد. كانال و اتصالات پلاستيكى فقط براى كاربردهاى مدفون در زمين است و حداكثر دماى طرح براى اين نوع كانال و اتصالات 66 درجه سليسيوس (١٥٠ درجۀ فارنهايت) مى باشد.

ب) استفاده از کانال ساخته شده از پانل هاى گچى فقط براى هواى برگشت مجاز است. در اين حالت دماى هواى داخل كانال نبايد از ٥٢ درجه سلسيوس (125 درجه فارنهايت) بيشتر باشد، و دمای سطح داخلی کانال باید کنترل شود که از دمای نقطۀ شبنم هوای داخل کانال کمتر نشود.

(١) در سیستم های هوارسانی با خنک كننده تبخيرى از جمله كولر آبى، استفاده از كانال ساخته شده از پانل‌های گچی مجاز نیست.

6-14-٣-۴ كانال قابل انعطاف

الف) براى توزيع هوا، در صورت پيش بينى آويز و تكيه گاه مطابق توصيه كارخانه سازنده،اندازه طول کانال قابل انعطاف فلزی یا غیرفلزی محدودیتی ندارد.

ب) طول کانال انشعاب قابل انعطاف فلزی یا غیرفلزی، برای اتصال به دریچه هوا، نباید از 4/25 متر (14 فوت) بيشتر باشد.

پ) مصالح و روش ساخت كانال قابل انعطاف فلزى يا غيرفلزى، بايد مطابق با ضوابط مندرج در يكى از استانداردهاى مندرج در «(14-6-٣-٢) "الف"» يا «(14 -6- ٣-٣) "الف"» باشد ومورد تأیید قرار گیرد.

ت) دماى هواى داخل كانال قابل انعطاف فلزى يا غيرفلزى نبايد از ١٢٠ درجه سلسيوس (٢٥٠ درجۀ فارنهایت) بيشتر باشد.

ث) کانال انشعاب قابل انعطاف برای اتصال به دریچه هوا، نباید از دیوار، سقف، کف و یا هر جدار دیگری عبور کند.

ج) در محل اتصال كانال هوا به دستگاه ها، يا در عبور كانال از درزهاى انبساط ساختمان، اتصال لرزه گیر باید از مصالح نسوختنى و مورد تأييد باشد.

(١) طول اتصال لرزه گیر نباید از ١٠ سانتى متر كمتر واز 25 سانتى متر بيشتر باشد.
