مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۳-۱۳- استانداردها

مدارک الزامی زیر حاوی مقرراتی است که در متن این فصل از نشریه به آنها ارجاع داده شده است. بدین ترتیب آن مقررات جزئی از این نشریه محسوب می شود. در صورتی که به مدرکی با ذکر تاریخ انتشار ارجاع داده شده باشد. اصلاحیه ها و تجدید نظرهای بعدی آن مورد نظر این فصل نیست. در مورد مدارکی که بدون ذکر تاریخ انتشار به آنها ارجاع داده شده است همواره آخرین تجدید نظر و اصلاحیه های بعدی آن ها مورد نظر است.

از مراجع زیر برای این فصل الزامی است :

    • استاندارد ملی ایران به شماره ۱-۱۹۳۷، تاسیسات الکتریکی ساختمان ها - قسمت ۱: اصول اساسی، ارزیابی مشخصه های کلی و اصطلاحات و تعاریف

    • استاندارد ملی ایران به شماره ۴۱-۴-۱۹۳۷، تاسیسات الکتریکی فشار ضعیف - قسمت ۴-۴۱: حفاظت برای ایمنی - حفاظت در برابر برق گرفتگی

    • استاندارد ملی ایران به شماره ۵۴-۵-۱۹۳۷، تاسیسات الکتریکی فشار ضعیف - قسمت ۵-۵۴: انتخاب و نصب تجهیزات الکتریکی - آرایش های اتصال زمین و هادی های حفاظتی

    • استاندارد ملی ایران به شماره ۴۱۲۳، زمین حفاظتی تاسیسات الکتریکی - آیین کار.

    • استاندارد ملی ایران معادل با 18014 DIN، در حال تدوین الکترود زمین فونداسیون (پی سازه) - طراحی اجرا و مستندسازی

    • استاندارد ملی ایران به شماره ۱-۱۸۴۹۹، قطعات سیستم حفاظت در برابر آذرخش (LPSC) (صاعقه گیر) قسمت ۱: الزامات برای قطعات اتصال

    • استاندارد ملی ایران به شماره ۲-۱۸۴۹۹، قطعات سیستم حفاظت در برابر آذرخش (LPSC) (صاعقه گیر) قسمت ۲: الزامات برای هادی ها و الکترودهای زمین

    • استاندارد ملی ایران به شماره ۳-۱۸۴۹۹، قطعات سیستم حفاظت در برابر آذرخش (LPSC) (صاعقه گیر) قسمت ۳: الزامات برای جداسازهای فواصل جرقه (ISG)

    • استاندارد ملی ایران به شماره ۴-۱۸۴۹۹، قطعات سیستم حفاظت در برابر آذرخش (LPSC) (صاعقه گیر) قسمت ۴: الزامات برای محکم کننده های هادی ها

    • استاندارد ملی ایران به شماره ۵-۱۸۴۹۹، قطعات سیستم حفاظت در برابر آذرخش (LPSC) (صاعقه گیر) قسمت ۵: الزامات برای حفاظ های بازرسی و درزگیرهای الکترود زمین

    • استاندارد ملی ایران به شماره ۵-۱۸۴۹۹، قطعات سیستم حفاظت در برابر آذرخش (LPSC) (صاعقه گیر) قسمت ۷: الزامات برای ترکیب های افزودنی برای زمین کردن

    • IEC 60364-4-41:2005+AMD1:2017, Low voltage electrical installations Part 4-41: Protection for safety-Protection against electric shock

    • IEC 60364-4-44:2007+AMD1:2015+AMD2:2018, Low-voltage electrical installations Part 4- Protection against voltage disturbances and electromagnetic disturbances

    • IEC 60364-5-51:2005, Electrical installations of buildings Part 5-51: Selection and erection of electrical equipment Common rules

    • IEC 60364-5-52:2009, Low-voltage electrical installations Part 5-52: Selection and erection of electrical equipment - Wiring systems

    • IEC 60364-7, Low-voltage electrical installations Part 7: Requirements for special installations or locations all parts

    • IEC 60909-0:2016, Short-circuit currents in three-phase a.c. systems Part 0: Calculation of currents

    • IEC 61439-1:2013, Low-voltage switchgear and controlgear assemblies Part 0: Guidance to specifying assemblies

    • IEC 61439-2:2020, Low-voltage switchgear and controlgear assemblies switchgear and controlgear assemblies

    • IEC 60949:1988, Calculation of thermally permissible short-circuit currents, taking into account non-adiabatic heating effects

    • IEC 61936-1:2010 AMD1:2014, Power installations exceeding 1 kV (a.c.) Part 1: Common rules

    • IEC 61400-24:2019, Wind turbines - Part 2: Small wind turbines

    • IEC 61140:2016, Protection against electric shock equipment

    • IEC 60617, Graphical symbols for diagrams

    • EN 50522:2010, Earthing of power installations exceeding 1 kV (a.c.)

    • EN 13601:2013, Copper and copper alloys Copper rod, bar and wire for general electrical purposes

۱-۳-۱۳- استاندارد ساخت و آزمون

تمام قطعات وسایل و تجهیزات مورد استفاده در آرایش اتصال زمین هم بندی و هادی های حفاظتی ساختمان ها باید. مطابق ضوابط بیان شده در این فصل از نشریه باشد و بر اساس استاندارد ملی ایران و/یا شیوه نامه مرکز تحقیقات راه مسکن و شهرسازی ساخته آزموده شده و موفق به دریافت نشان ملی استاندارد ایران یا اخذ گواهی انطباق از آزمایشگاه های مرجع مورد تایید سازمان ملی استاندارد ایران و/یا اخذ گواهینامه فنی از مرکز تحقیقات راه، مسکن و شهرسازی شده باشد.

در صورتی که در خصوص بخشی یا کل آزمون های مورد نیاز برای یک قطعه وسیله یا تجهیز استاندارد ملی ایران و شیوه نامه مرکز تحقیقات راه، مسکن و شهرسازی هر دو موجود نباشند، انجام آزمون مطابق استانداردهای بین المللی نظیر IEC و ISO در یک آزمایشگاه معتبر و صاحب صلاحیت و اخذ گواهی آزمون ضروری است.

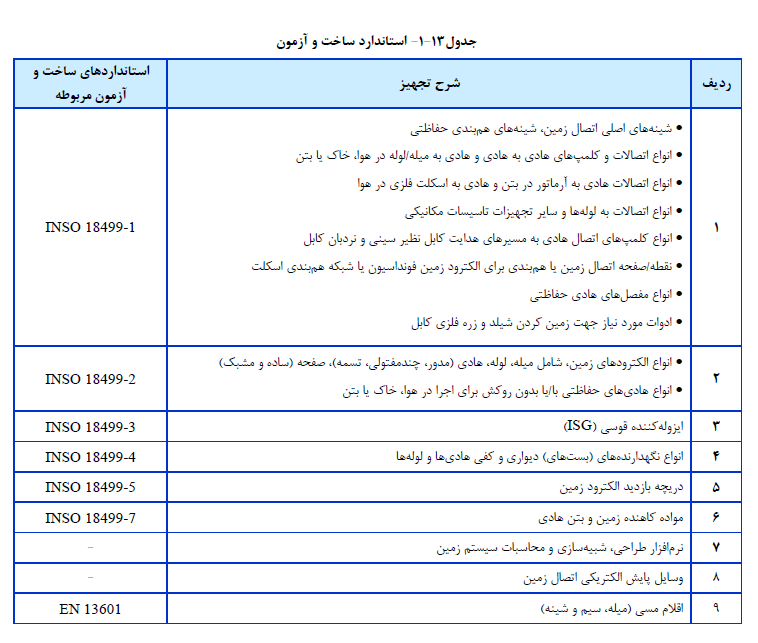

فهرستی از قطعات وسایل و تجهیزات مورد استفاده در آرایش اتصال زمین هم بندی و هادی های حفاظتی و استانداردهای ساخت و آزمون مربوطه در جدول (۱۳-۱) آمده است.

طراحی، اجراء، نظارت و آزمون و تحویل آرایش اتصال زمین هم بندی و هادی های حفاظتی مطابق الزامات بیان شده در این فصل باید به ترتیب توسط طراحان، مجریان، ناظران و بازرسان متخصص و کارآزموده که دارای مجوز مرتبط و معتبر از مراجع ذیصلاح ملی و ایا گواهینامه فنی از مرکز تحقیقات راه مسکن و شهرسازی باشند، انجام شود.
