مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۳-۱۵- استانداردها

مدارک الزامی زیر حاوی مقررانی هستند که در متن این فصل به آنها ارجاع داده شده است. بدین ترتیب آن مقررات جزئی از این نشریه محسوب می شود. در صورتی که به مدرکی با ذکر تاریخ انتشار ارجاع داده شده باشد، اصلاحیه ها و تجدید نظرهای بعدی آن مورد نظر این فصل نیست. در مورد مدارکی که بدون ذکر تاریخ انتشار به آنها ارجاع داده شده است. همواره آخرین تجدید نظر و اصلاحیه های بعدی آنها مورد نظر است.

استفاده از مراجع زیر برای این فصل الزامی است :

    • استاندارد ملی ایران به شماره 62305 INSO-IEC حفاظت در برابر آذرخش تمام قسمت ها (شامل ۴ قسمت).

    • استاندارد ملی ایران به شماره ۱۸۴۹۹ قطعات سیستم حفاظت در برابر آذرخش (LPSC) (برق گیر) - تمام قسمت ها (شامل ۸ قسمت)

    • استاندارد ملی ایران به شماره ۴۳-۴-۱۹۳۷ تاسیسات الکتریکی فشار ضعیف - قسمت ۴-۴۳ حفاظت برای ایمنی - حفاظت در برابر اضافه جریان

    • IEC 62305, Protection against lightning All Parts

    • IEC 62793:2020, Protection against lightning Thunderstorm warning systems

    • IEC 60364-4-44:2007+AMD1:2015+AMD2:2018, Low-voltage electrical installations Part 444: Protection for safety Protection against voltage disturbances and electromagnetic disturbances.

    • IEC 60364-5-53:2019, Low-voltage electrical installations Part 5-53: Selection and erection of electrical equipment Devices for protection for safety, isolation, switching, control and monitoring.

    • IEC 61643-11:2011, Low-voltage surge protective devices Part 11: Surge protective devices connected to low-voltage power systems - Requirements and test methods

    • IEC 61643-12:2020, Low-voltage surge protective devices Part 12: Surge protective devices connected to low-voltage power systems - Selection and application principles

    • IEC 61643-21:2000+AMD1:2008+AMD2:2012, Low voltage surge protective devices Part 21: Surge protective devices connected to telecommunications and signalling networks Performance requirements and testing methods.

    • IEC 61643-22:2015, Low-voltage surge protective devices Part 22: Surge protective devices connected to telecommunications and signalling networks - Selection and application principles.

    • IEC 60664-1:2020, Insulation coordination for equipment within low-voltage supply systems - Part 1: Principles, requirements and tests

    • IEC 61000-4-5:2014+AMD1:2017, Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test

    • IEC 61009-1:2010+AMD1:2012+AMD2:2013, Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs) - Part 1: General rules

    • IEC 61008-1:2010+AMD1:2012+AMD2:2013, Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs) - Part1: General rules.

    • EN 13601:2013, Copper and copper alloys. Copper rod, bar and wire for general electrical purposes

۱-۳-۱۵- استاندارد ساخت و آزمون

تمام قطعات وسایل و تجهیزات مورد استفاده در حفاظت صاعقه ساختمان ها باید مطابق ضوابط بیان شده در این فصل از نشریه باشد و بر اساس استاندارد ملی ایران و/یا شیوه نامه مرکز تحقیقات راه، مسکن و شهرسازی ساخته آزموده شده و موفق به دریافت نشان ملی استاندارد ایران یا اخذ گواهی انطباق از آزمایشگاه های مرجع مورد تایید سازمان ملی استاندارد ایران و/یا اخذ گواهینامه فنی از مرکز تحقیقات راه، مسکن و شهرسازی شده باشد.

در صورتی که در خصوص بخشی با کل آزمون های مورد نیاز برای یک قطعه وسیله یا تجهیز، استاندارد ملی ایران و شیوه نامه مرکز تحقیقات راه، مسکن و شهرسازی، هر دو موجود نباشند، انجام آزمون مطابق استانداردهای بین المللی نظیر IEC و ISO در یک آزمایشگاه معتبر و صاحب صلاحیت و اخذ گواهی آزمون ضروری است.

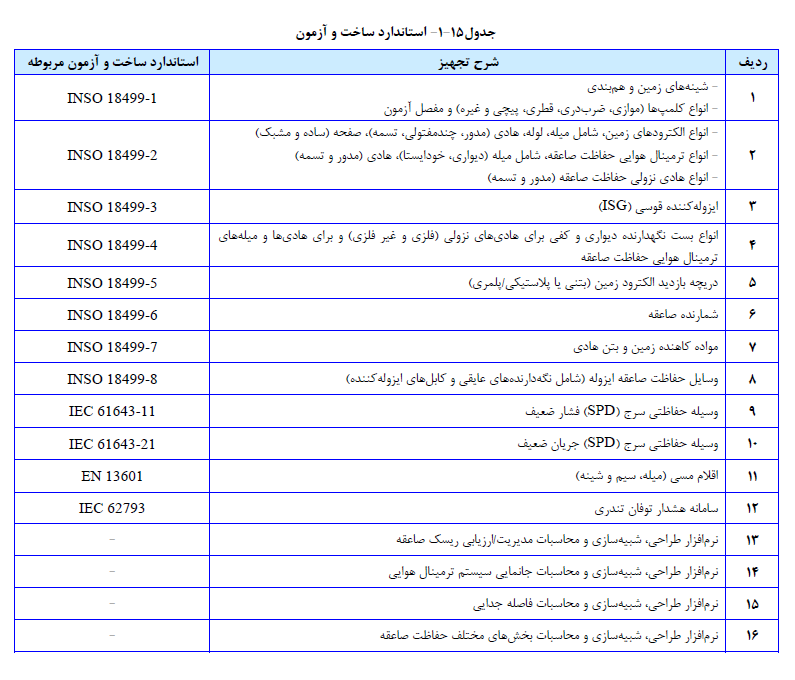

فهرستی از قطعات وسایل و تجهیزات مورد استفاده در حفاظت صاعقه و استانداردهای ساخت و آزمون مربوطه در جدول (۱۵-۱) آمده است.

طراحی، اجراء، نظارت و آزمون و تحویل حفاظت صاعقه مطابق الزامات بیان شده در این فصل باید به ترتیب توسط طراحان، مجریان، ناظران و بازرسان متخصص و کارآزموده که دارای مجوز مرتبط و معتبر از مراجع ذیصلاح ملی و/یا گواهینامه فنی از مرکز تحقیقات راه، مسکن و شهرسازی باشند، انجام شود.
