مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۵-۱۵- مدیریت ریسک

۱-۵-۱۵- تشخیص ضرورت تعبیه سیستم حفاظت صاعقه و توجیه اقتصادی آن

به منظور تعیین اینکه یک ساختمان نیاز به حفاظت صاعقه دارد یا خیر باید برای آن ساختمان ضرورتاً مطالعات مدیریت ریسک مطابق با استاندارد 2-62305 IEC انجام پذیرد. ریسک های زیر باید در محاسبات در نظر گرفته شوند :

ریسک R1 : ریسک تلف جان انسان (مرگ) یا جراحات دایمی

ریسک R2 : ریسک تلف (یا قطع) خدمات عمومی (از قبیل آب، برق، گاز، تلویزیون و خطوط مخابرات)

ریسک R3 : ریسک تلف (یا آسیب به) میراث فرهنگی

یادآوری 1- توصیه می شود در تمامی پروژه ها بررسی توجیه اقتصادی حفاظت صاعقه مدنظر باشد. لذا ضروری است ریسک R4 (ریسک تلف (یا زیان) مالی) در مطالعات مدیریت ریسک گنجانده شود.

تعبیه حفاظت در برابر صاعقه برای یک ساختمان تنها در صورتی ضروری است که مقدار ریسک R ( R1 تا R3 ) بزرگتر از سطح قابل تحمل RT باشد.

R > RT

در این صورت باید تدابیر حفاظتی به منظور کاهش ریسک R ( R1 تا R3 ) نسبت به سطح قابل تحمل RT اتخاذ شود.

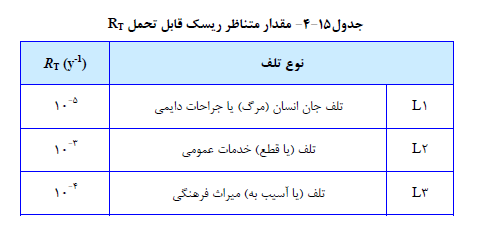

اگر در یک ساختمان محاسبه ریسک برای بیش از یک نوع از تلفات مد نظر باشد شرط Ri > RT باید برای تک تک ریسک های R1 تا R3 برقرار باشد. ریسک قابل تحمل (RT) باید بر اساس جدول (۱۵-۳) در نظر گرفته شود :

اصولا محاسبه تلفات مالی (L4) برای انجام مقایسه اقتصادی بین سود/زیان طرح حفاظتی است. چنانچه اطلاعات لازم برای این ارزیابی در دسترس نباشد، مقدار متناظر ریسک قابل تحمل باید برابر RT=10⁻³ در نظر گرفته شود.

۲-۵-۱۵- چگالی اصابت صاعقه به زمین NG

چگالی اصابت صاعقه به زمین NG، برابر با تعداد صاعقه هایی است که به هر کیلومتر مربع از سطح زمین اصابت میکند و از فرمول زیر محاسبه می شود :

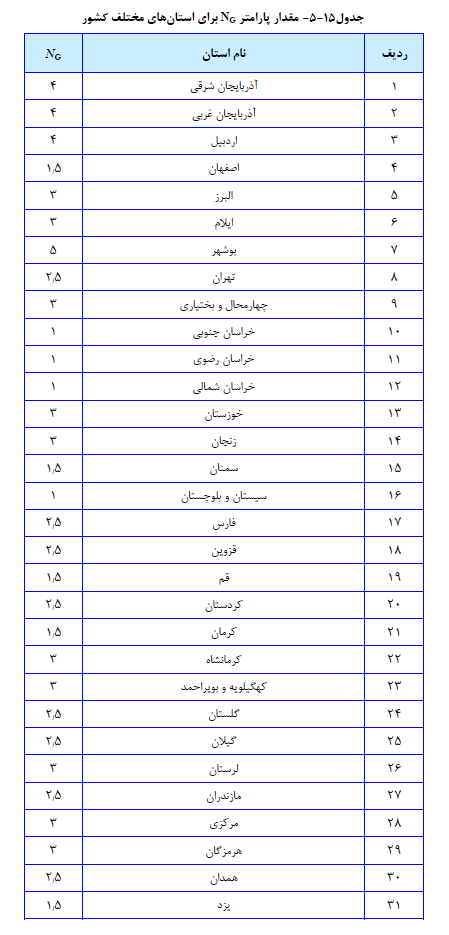

که در آن TD تعداد روزهای با هوای توفان تندری در هر سال است و از سازمان هواشناسی استعلام می شود. توصیه می شود بالاترین مقدار در ۳۰ سال گذشته برای این پارامتر در نظر گرفته شود. در صورتی که استعلام فوق قابل انجام نبوده یا مقادیر ارایه شده توسط سازمان هواشناسی موثق نباشد، مقدار NG باید مطابق جدول (۱۵-۵) در نظر گرفته شود.
