مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۵-۷- طراحی و تعیین مشخصات فنی تابلو فشار متوسط

۱-۵-۷- تعیین مشخصات فنی تابلو فشار متوسط

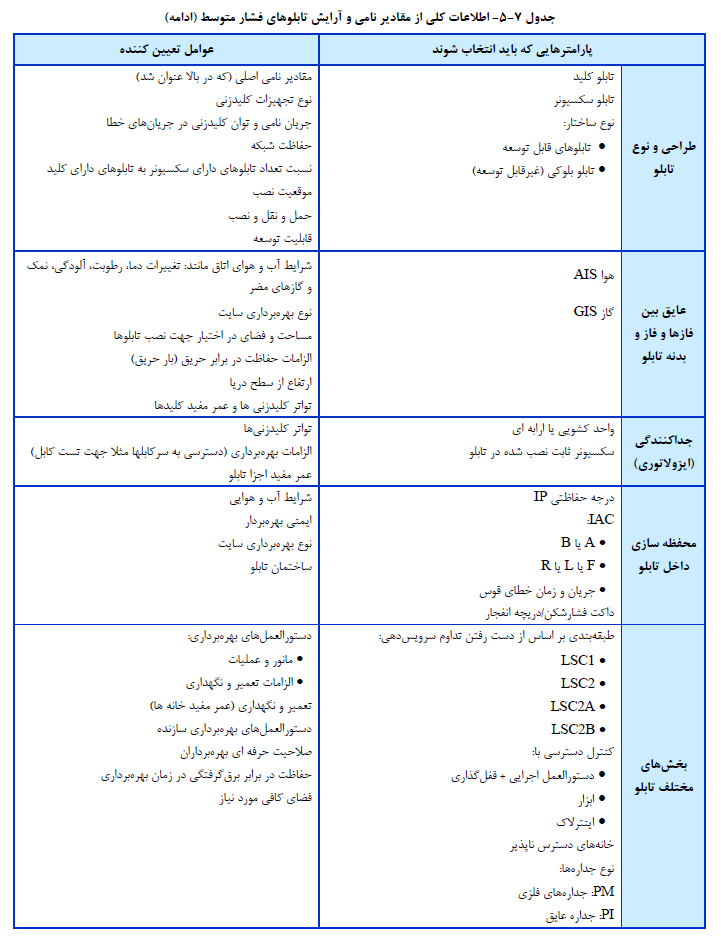

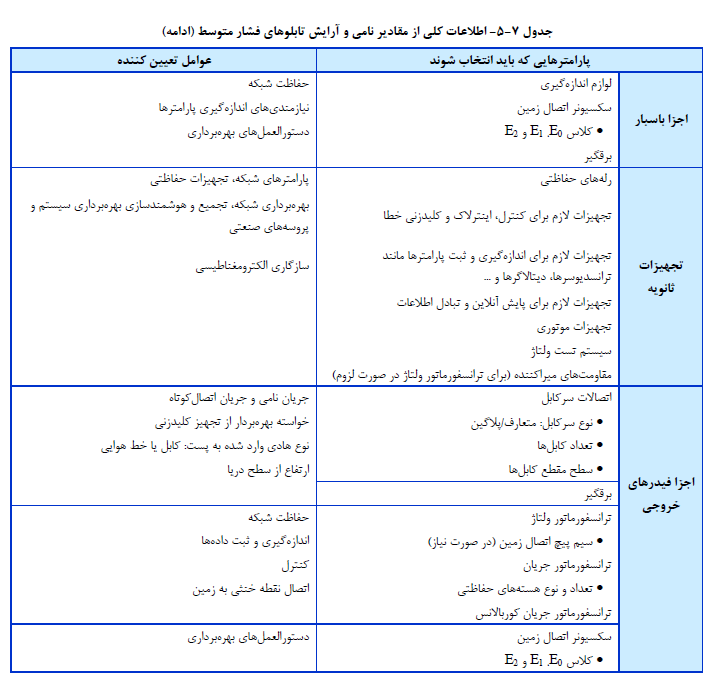

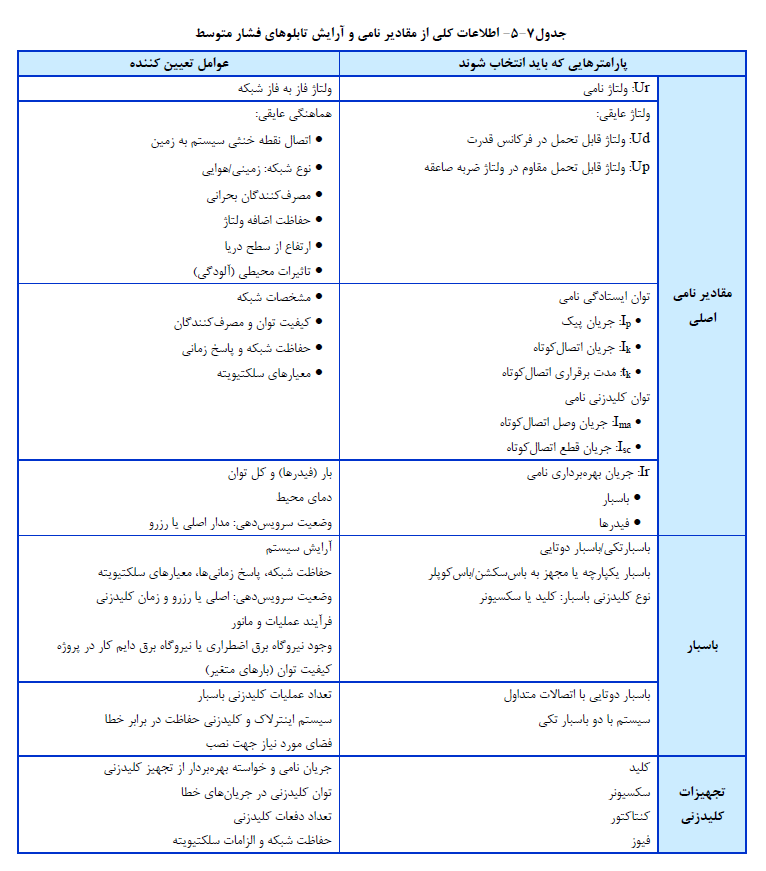

اطلاعات مندرج در جدول (7-5) ساختار و مشخصات فنی کلی تابلو را تعیین می کند. جنبه های مهم انتخاب تجهیزات، با جزئیات بیشتر در جدول آمده است.

۲-۵-۷- دیاگرام تک خطی نمونه تابلوهای فشار متوسط متداول

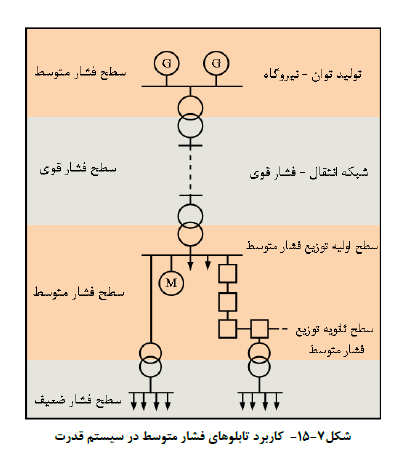

تابلوهای فشار متوسط عموما در دو سطح تولید و توزیع از شبکه قدرت شکل (7-15) به کار می رود. تابلوهایی که در رده توزیع به کار می رود خود به دو سطح اولیه و ثانویه تقسیم بندی می شود. تابلوهای فشار متوسط سطح اولیه متداولا در پست های HV/MV و تابلوهای فشار متوسط سطح ثانویه معمولا در طول فیدرهای فشار متوسط و در پست های برق مصرف کنندگان به کار می رود.

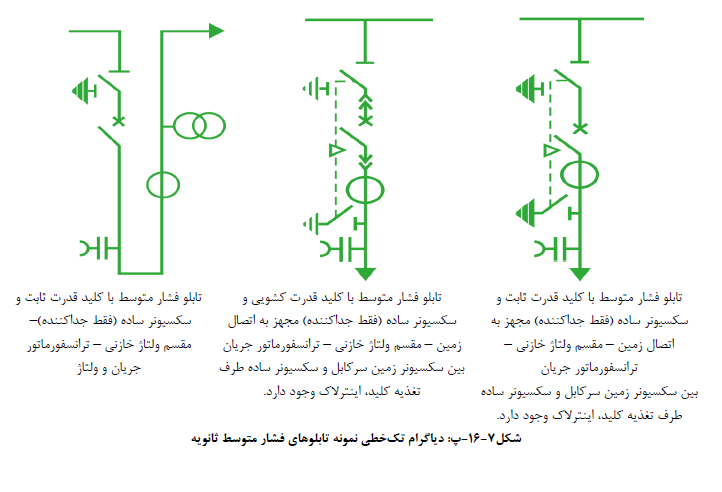

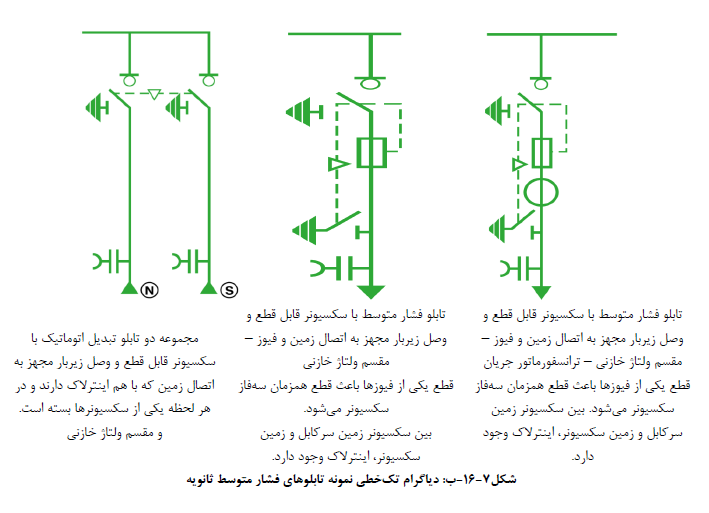

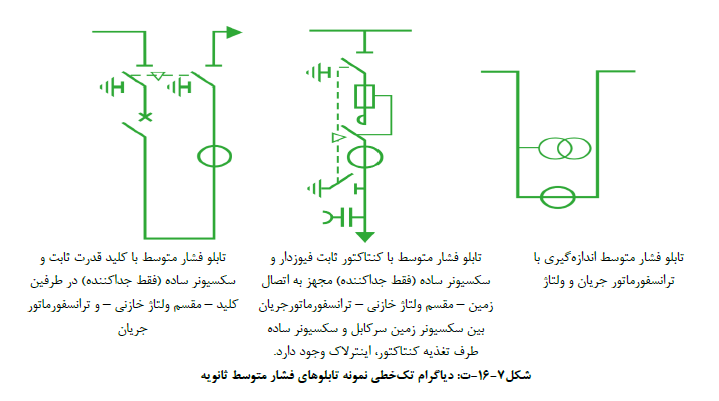

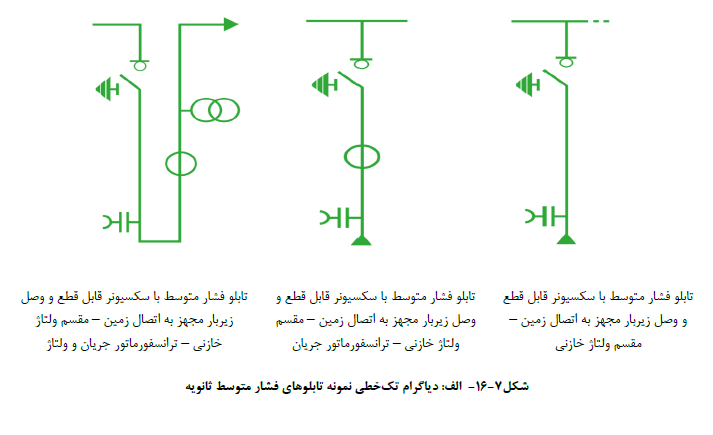

در ادامه دیاگرام تک خطی نمونه های مختلفی از تابلوهای فشار متوسطی که در سطح ثانویه استفاده می شود ارایه شده است. مطابق با الزامات طراحی و نیاز شبکه می توان از کنار هم قراردادن هر یک از این تابلوها به آرایش دلخواه تابلوهای فشار متوسط در پست برق دست پیدا کرد.

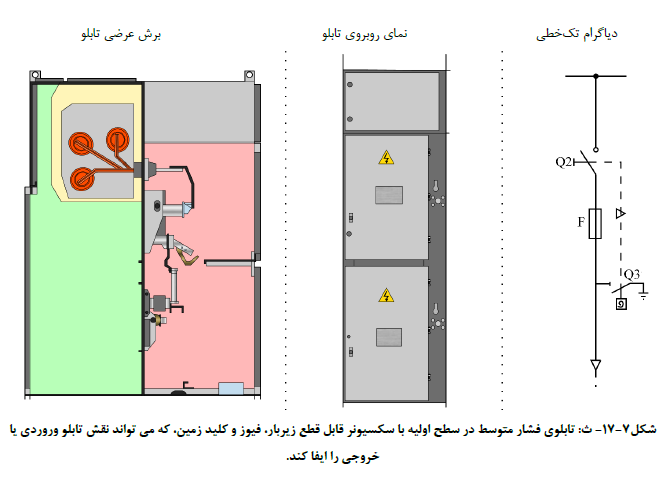

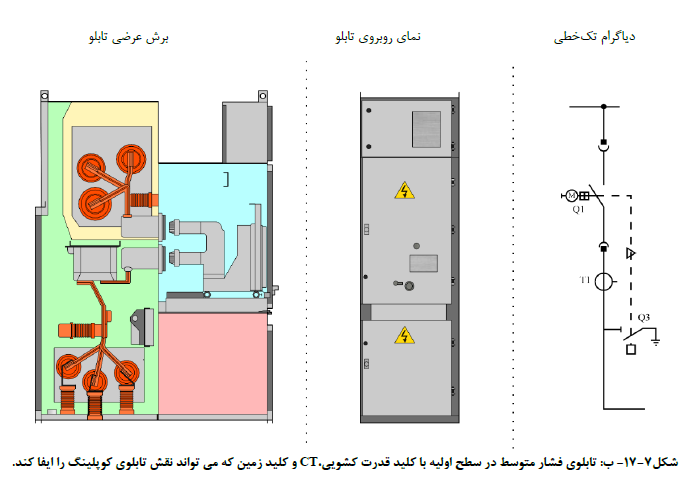

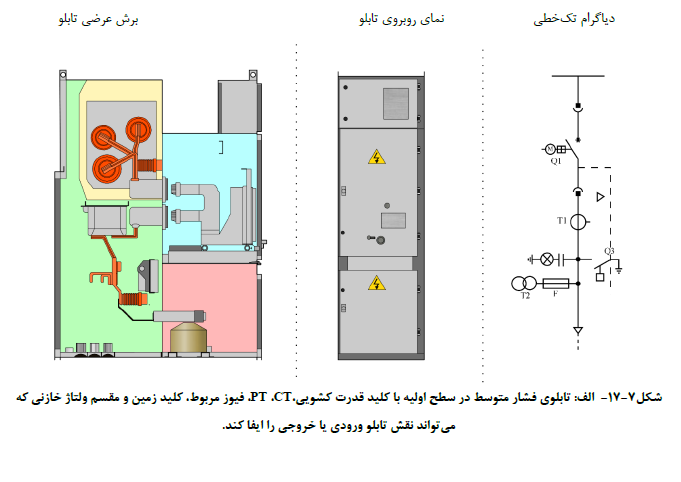

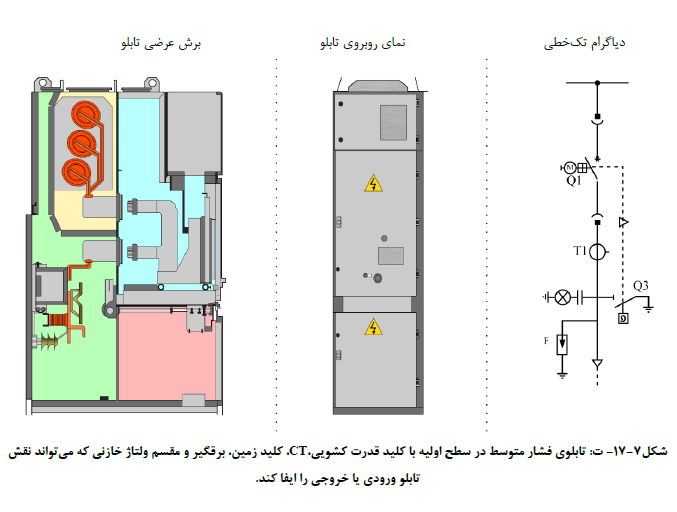

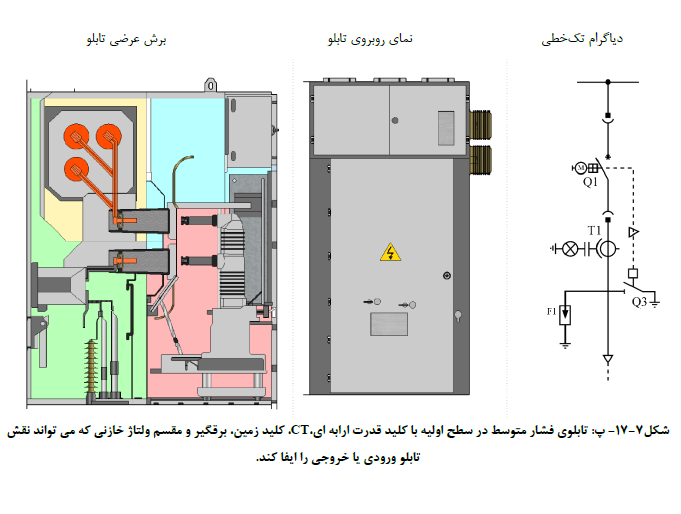

در ادامه دیاگرام تک خطی، نمای روبروی و برش عرضی تابلوهای فشار متوسط نمونه ای که در سطح اولیه استفاده می شود ارایه شده است. مطابق با الزامات طراحی و نیاز شبکه می توان از کنار هم قراردادن هر یک از این تابلوها به آرایش دلخواه تابلوهای فشار متوسط در پست برق دست پیدا کرد.
