مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۶-۷- الزامات اتاق تابلو فشار متوسط

۱-۶-۷- فضای عملیات و سرویس و نگهداری

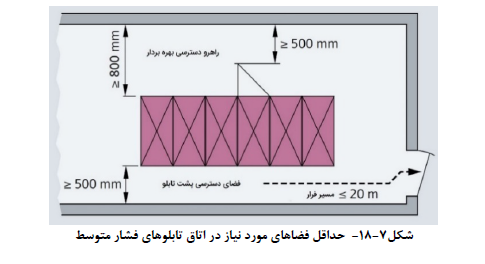

فضای عملیاتی و سرویس شامل راهروها نواحی دسترسی مسیر بازدید و مسیر قرار است. ابعاد راهروها و فضای دسترسی باید به اندازه کافی برای انجام دادن کارها حمل و نقل تجهیزات و مانور تابلوها مناسب باشد. عرض راهروها حداقل باید ۸۰ سانتی متر بوده و نباید در نتیجه ورود تجهیزات به این راهرو از این مقدار کاهش یابد. به عنوان مثال مکانیزم عملکرد موقتی تجهیزات یا ارابه تجهیزات در وضعیت جدا شده از تابلو نباید عرض این راهرو را کاهش دهد.

فضای تخلیه نباید از ۵۰ سانتی متر کمتر باشد. حتی اجزا جد شدنی با درهای باز تابلو که در جهت مسیر قرار قرار گرفته و راه را مسدود می کند نباید به مسیر فرار تجاوز کند. حداقل عرض مسیر دسترسی پشت تابلو بسته جهت نصب تجهیزات با سرویس تابلو ۵۰ سانتی متر است. داشتن مسیر دسترسی ایمن و عاری از هر گونه مانع برای بهره برداران در هر زمانی الزامی است.

در تابلوهای فشار متوسط در جهت فرار باید بسته باشند. حداقل ارتفاع اتاق، پوشش ها و محفظه هایی که تابلوهای فشار متوسط در آنها قرار می گیرند به جز نواحی دسترسی به کابل ها ۲ متر است. جانمایی درهای خروج باید به گونه ای صورت گیرد که طول مسیر قرار از ۲۰ متر بیش تر نشود .

۲-۶-۷- درها

درهای اتاق تابلوهای فشار متوسط باید به قفلهایی مجهز باشد که افراد متفرقه امکان ورود به آن اتاق ها را نداشته باشند. همچنین این درها باید به سمت بیرون از اتاق باز شده و با تابلوها و علایم ایمنی مناسبی مشخص شود. درهای بازشونده به سمت بیرون باید از مواد غیر قابل اشتعال ساخته شده باشد مگر اینکه اتاق تابلوها، در بیرون توسط یک فنس خارجی به ارتفاع حداقل ۱٫۸ متر محصور شده باشد. درهای بین اتاق های مختلف در مجموعه بسته عملیاتی برق (اتاق های مختلف پست برق) الزامی به داشتن قفل ندارد.

باز شدن درهای اضطراری از داخل بدون استفاده از کلید باید امکان پذیر باشد حتی اگر از بیرون قفل شده باشد. حداقل ارتفاع در اضطراری ۲ متر و حداقل عرض آن ۷۵ سانتی متر است.

۳-۶-۷- تهویه مطبوع هوا

شرایط هوای داخل باید توسط سیستم های سرمایش، گرمایش، رطوبت گیر و تهویه مناسب یا با طراحی مناسب ساختمان تأمین شود. برای اتاق ترانسفورماتور، استفاده از تهویه طبیعی ترجیح دارد. سیستم تهویه مکانیکی (غیر دائم یا سیار) باید برای تخلیه دود از ساختمان در نظر گرفته شود. پایش دوره ای عملکرد سیستم فنهای غیر دایم توصیه می شود.

بازشوهای تهویه هوا باید به گونه ای طراحی شود که برای افراد حاضر در مجاورت آن خطری ایجاد نکند. خصوصاً از لحاظ تماس احتمالی با قسمت های برق دار. در مواردی که از تجهیزات خنک کننده، در محیط تابلوها استفاده می شود. کمیت و کیفیت مواد شیمیایی مورد استفاده در سیال مبرد و سیال منتقل کننده حرارت این تجهیزات، نباید به گونه ای باشد که عملکرد صحیح تابلوها را مختل کند. سیستم های تهویه باید به گونه ای جانمایی شود که بازرسی و نگهداری آنها در حالت بهره برداری عادی تابلوها امکان پذیر باشد.

۴-۶-۷- حفاظت در برابر خطرات ناشی از قوس الکتریکی

تاسیسات الکتریکی باید به گونه ای طراحی و نصب شود که تا حد ممکن بهره بردار در حین کار در برابر خطای قوس الکتریکی حفاظت شده باشد. لیست زیر مجموعه اقداماتی است که می تواند به عنوان راهنما در مراحل طراحی و ساخت تاسیسات الکتریکی به کار گرفته شود تا حفاظت در برابر خطرات ناشی از قوس الکتریکی محقق شود. اولویت بندی هر یک از اقدامات زیر بستگی به توافق بهره بردار و سازنده دارد.

      ۱) حفاظت هایی که در برابر اشتباه عملیاتی بهره بردار ایجاد شده اند مانند :

       • استفاده از کلیدهای قابل قطع زیر بار (که هم وظیفه جدا کنندگی را انجام می دهد هم قابل قطع زیر بار هستند) به جای سکسیونرهای ساده (که فقط جدا کننده هستند.)

       • استفاده از کلیدهای با قابلیت وصل جریان اتصال کوتاه

       • استفاده از اینترلاک ها

       • استفاده از قفل هایی که کلیدهای آن ها قابل جایگزین شدن نیستند.

      ۲) طراحی راهروهای عملیاتی کوتاه عریض و مرتفع تا حد امکان

      ۳) استفاده از پوشش یا محفظه های یکپارچه به جای پوشش های سوراخ دار با مشبک

      ۴) استفاده از تابلوهایی که آزمون استقامت در برابر خطای قوس داخلی را گذرانده اند به جای تابلوهای بدون پوشش

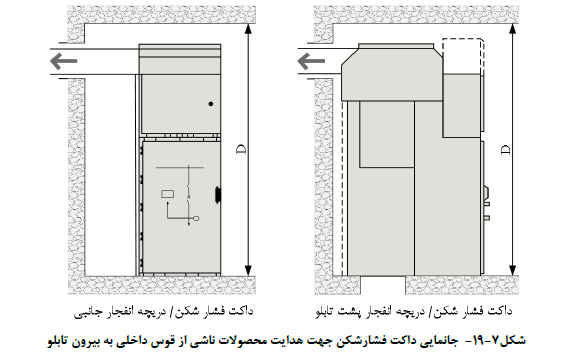

      ۵) محصولات ناشی از قوس (شامل دود و شعله و ...) باید از محل بهره بردار دور شده و در صورت لزوم به بیرون از ساختمان هدایت شود.

      ۶) استفاده از تجهیزات محدود کننده جریان اتصال کوتاه

      ۷) مدت زمان قطع سریع جریان اتصال کوتاه که توسط راه های با عملکرد آنی یا تجهیزات حساس به فشار، نور با گرمای ناشی از قوس قابل دست یابی است.

      ۸) انجام عملیات بهره برداری از فاصله ایمن

      ۹) جلوگیری از برق دار شدن مجدد تجهیزات با استفاده از تجهیزاتی که در مواقع تشخیص خطای داخلی تجهیزات دریچه انفجار با فشار شکن را فعال نموده و به بهره بردار وضعیت را هشدار می دهد.
