مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۶-۱۰- کاربردهای کلید UPS

۱-۶-۱۰- کلیات

این بخش مشخصه های کلی و کاربردهای کلیدهای UPS را که بخشی از UPS هستند، شرح می دهد. کلیدهای UPS که در بند ۳-۱ استاندارد ملی ایران به شماره ۳-۷۰۲۷ تعریف شده اند، شامل قطع کننده های آنی، کلیدهای بای پس، کلیدهای جداسازی، کلیدهای انتقال بار و کلیدهای رابط می باشد. این کلیدها با سایر واحدهای کارکردی UPS، عملکرد هماهنگ دارند تا در شرایط از پیش تعیین شده شامل شرایط خرابی و سرویس و نگهداری پیوستگی تغذیه بار را تأمین نمایند. دیگر کلیدها یا قطع کننده ها که در تابلوهای توزیع برق معمول به کار می روند همچون کلید ورودی یکسوساز، کلیدهای قطع کننده باتری یا دیگر کلیدها یا قطع کننده های همه منظوره در این پیوست بررسی نمی شوند.

یادآوری 1- سیستم های انتقالی ایستای مستقل (STS) که بخشی از UPS نیست، در دامنه کاربرد این فصل قرار نمی گیرند. الزامات آزمون و کارایی STS در استاندارد 3-62310 IEC آمده است.

یادآوری 2- در این بخش کلیدهای UPS در شکل ها به صورت واحدهای جدا از UPS نشان داده شده اند. در عمل کلید UPS ممکن است داخل UPS باشد.

۲-۶-۱۰- قطع کننده های آنی

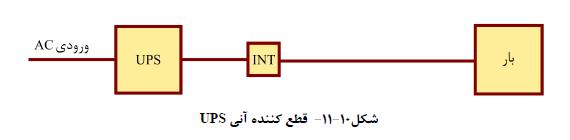

قطع کننده آتی (INT) خروجی UPS را به شینه بار وصل و یا از آن قطع می کند (به شکل (۱۰-۱۱) مراجعه شود).

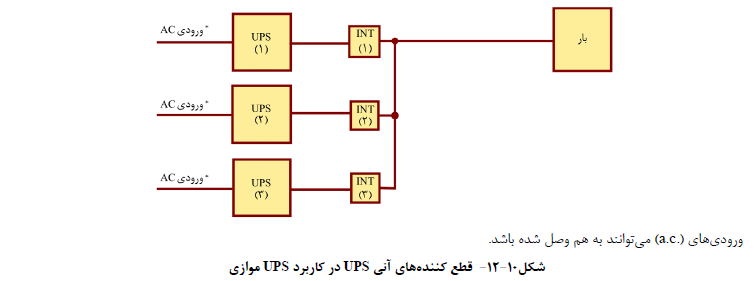

برای قطع و وصل واحدهای UPS به شینه مشترک در کاربردهای UPS موازی می توان از قطع کننده های آتی UPS استفاده کرد (به شکل (۱۰-۱۲) مراجعه شود). قطع کننده های آنی، این امکان را فراهم می کند که UPSهای در حال کار همچنان به بار متصل بمانند و UPSهای از کار افتاده بی درنگ از بار جدا شود بدون اینکه در کیفیت تغذیه بار اختلالی پدید آید.

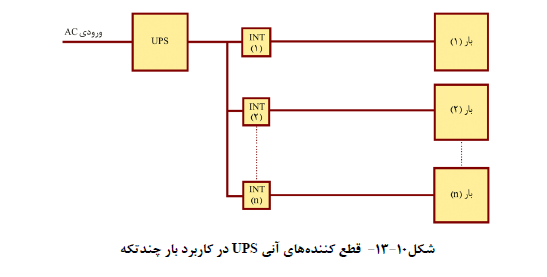

قطع کننده های آنی UPS ممکن است برای وصل شاخه های بار به شینه مشترک و یا قطع از آن به کار رود. به شکل (۱۳-۱۰) مراجعه شود.

یادآوری 1- قطع کننده آنی می تواند از کلیدهای زیر ساخته شود :

    • کلید قدرت الکترونیکی که باز و بسته شدن خیلی سریع را فراهم می کند؛

    • کنید قدرت مکانیکی که جداسازی با فاصله هوایی را به هنگام باز بودن و تحمل اضافه بار بالا را به هنگام بسته بودن فراهم می کند؛

    • کلید قدرت ترکیبی که بسته شدن خیلی سریع و تحمل اضافه بار بالا را به هنگام بسته بودن فراهم می کند.

یادآوری 2- در برخی طراحی های UPS ادوات کلیدزنی الکترونیکی (شیرها) که برای تبدیل توان (.d.c) به (.a.c) به کار گرفته شده است. کار قطع کننده آنی را نیز انجام می دهد.

۳-۶-۱۰- کلیدهای انتقال کلیدهای انتقال بای پس

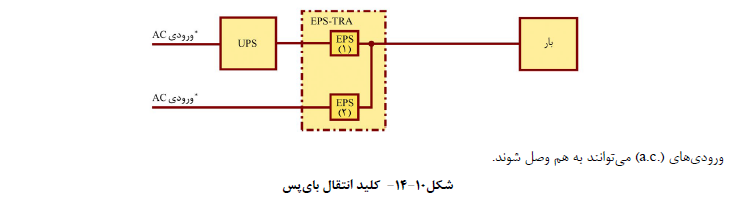

کلید انتقال (TRA) بار را به خروجی UPS یا منبع جایگزین همچون بای پس وصل می کند. کلید انتقال در حالت کلی دو کلید قدرت الکترونیکی (EPS) را در بر می گیرد. به شکل (۱۰-۱۴) مراجعه شود.

از کلید انتقال بای پس برای حفاظت بار در برابر اختلال یا قطع برق ناشی از جریان های هجومی یا اتصالی که می تواند سبب اضافه بار در UPS شود و یا در دسترس نبودن توان، در زمان خرابی با سرویس و نگهداری UPS استفاده می شود.

یادآوری 1- بسته به شرایط پیش از روی دادن انتقال انتقال هم زمان با انتقال ناهم زمان روی می دهد.

یادآوری 2- کلیدهای انتقال می تواند از کلیدهای زیر ساخته شده باشند.

    • کلید قدرت الکترونیکی که باز و بسته شدن خیلی سریع را فراهم می کند.

    • کلید قدرت مکانیکی که جداسازی با فاصله هوایی را به هنگام باز بودن و تحمل اضافه بار بالا را به هنگام بسته بودن فراهم می کند؛

    • کلید قدرت ترکیبی که بسته شدن خیلی سریع و تحمل اضافه بار بالا را به هنگام بسته بودن فراهم می کند.

۴-۶-۱۰- کلیدهای جداسازی

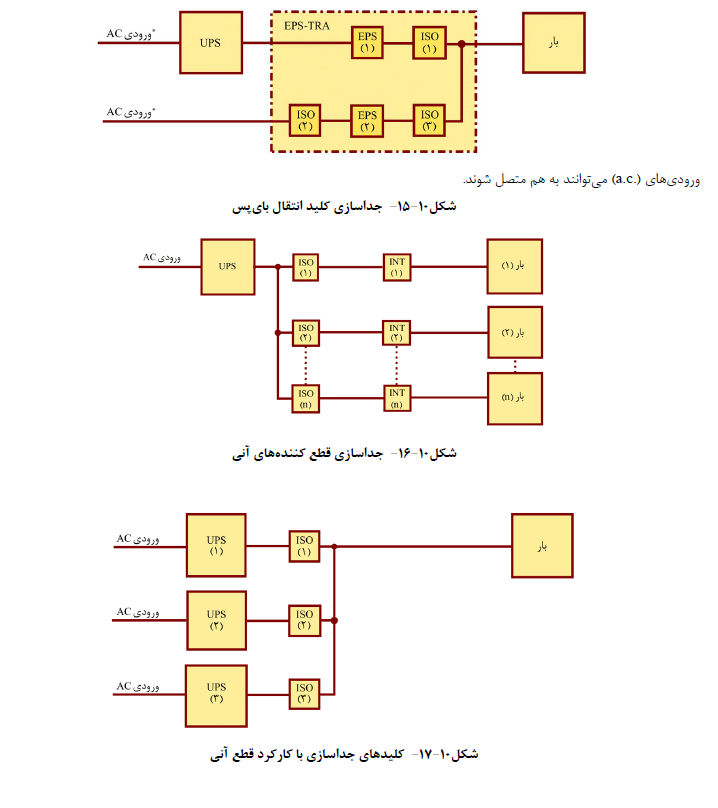

کلیدهای جداسازی ISO) UPS) برای جدا کردن کلیدهای الکترونیکی UPS از هر منبع برق به منظور سرویس و نگهداری به کار می روند. شکل های (۱۰-۱۵) و (۱۰-۱۶) نمونه هایی از کلیدهای جداسازی UPS جداگانه را نشان می دهد. شکل (۱۰-۱۷) نمونه ای از کلید جداسازی با کارکرد قطع آنی را نشان می دهد.

۵-۶-۱۰- کلیدهای بای پس نگهداری

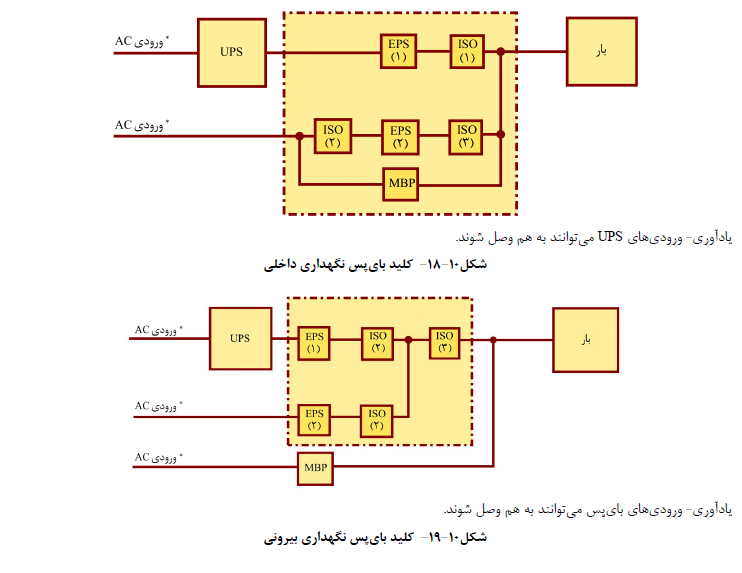

کلید بای پس نگهداری MBP) ،UPS) برای بای پس نمودن کلید انتقال و اطمینان از پیوستگی تغذیه بار استفاده می شود. شکل های (۱۰-۱۸) و (۱۰-۱۹) نمونه هایی از کلیدهای بای پس نگهداری UPS را نشان می دهند.

۶-۶-۱۰- کلیدهای رابط

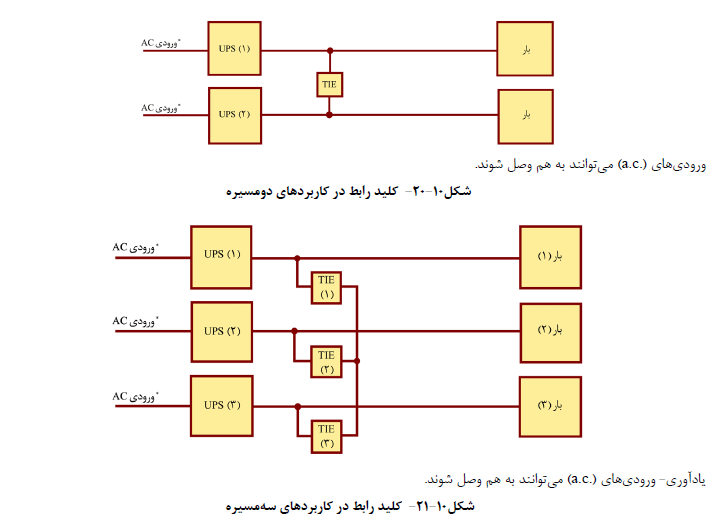

کلیدهای رابط UPS بیشتر برای اتصال شینه خروجی دو یا چند UPS به شینه دو یا چند بار استفاده می شوند به گونه ای که پذیرش تغییر پیکره بندی UPS را به ویژه به هنگام نگهداری سیستم های دومسیره به سادگی فراهم کند. در شکل (10-20) با فرض اینکه UPS دارای ظرفیت کافی می باشد. کلید رابط امکان تغذیه هر دو بار را از یک UPS در هنگامی که UPS دیگر در دسترس نمی باشد، فراهم می سازد. شکل (10-21) همین موضوع را برای کاربردهای سه مسیره نشان می دهد.

۷-۶-۱۰- کلیدهای چندکاره

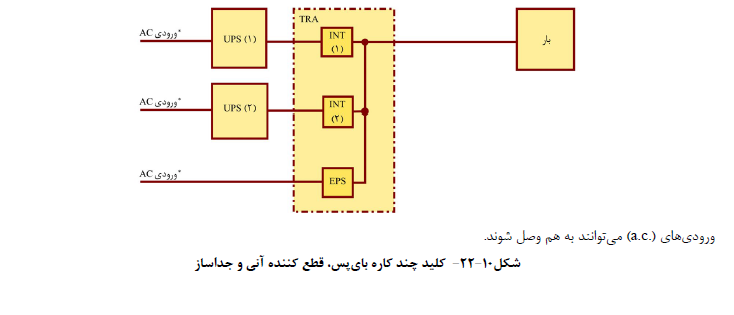

کلیدهای UPS می توانند با هم ترکیب شده تا یک کلید چندکاره را به وجود آورند. شکل (۱۰-۲۲) مجموعه UPS موازی جایگزین را با کلید انتقال بای پس ترکیب شده با دو قطع کننده آنی که می توانند کلیدهای جداساز نیز باشند، نشان می دهد.
