مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 1 | ۷-۱۰- برگ راهنمای خریدار برای تعیین ویژگی ها

۱-۷-۱۰- کلیات

UPSهای گوناگون برای برآورده کردن خواسته های استفاده کننده (کاربر) در مورد پیوستگی و کیفیت برق برای بارهای کوچک تر از یک صد وات تا چندین مگاوات توان در دسترس هستند.

این بخش برای کمک به خریداران تهیه شده است تا بتوانند معیارهای مهم در کاربردهای خود را مشخص و با موافقت با شرایط اظهار شده از سوی سازنده عرضه کننده را تایید نمایند.

برای شرح پیکره بندی های معمول UPS، حالت های کارکرد و توپولوژی باید به بخش های ۱۰-۴، ۱۰-۵ و ۱۰-۶ توجه  شود.

داده برگ های فنی UPS که در این بخش آورده شده است، چکیده ای از شرایط الکتریکی و محیطی عادی و غیر معمول را که باید دیده شود نشان می دهد. در این داده برگ ها مرجع بند مرتبط نیز داده شده است.

خواننده باید به بندهای ۴ (شرایط محیطی) و ۵ (شرایط الکتریکی) استاندارد ملی ایران به شماره ۳-۷۰۲۷ توجه کند.

بهتر است بندهای زیر نیز دیده شود.

۲-۷-۱۰- باری که باید توسط UPS تغذیه شود

گوناگونی بار و مشخصه های مربوط به آنها همواره با فن آوری در حال تغییر است. از این رو با بارگذاری بارهای غیر فعال مرجع که در حد امکان بارهای مورد نظر را شبیه سازی می کنند، کارایی UPS مشخص می شود تا بتوان بهترین شبیه سازی بار واقعی را انجام داد. ولی این بارها را نمی توان کاملاً نماینده بار واقعی در یک کاربرد معین دانست.

سازندگان UPS عموماً مشخصه های خروجی UPS را بیشتر در شرایط باردهی خطی یعنی بار مقاومتی یا مقاومتی القایی مشخص می کنند. در فن آوری امروزه بیشتر بارها دارای مشخصه غیر خطی هستند که این مشخصه ها برآمده از منابع تغذیه از نوع یکسوسازهای تک فاز یا سه فاز خازنی است (به پیوست تا استاندارد ملی ایران به شماره ۷۰۲۷-۳ مراجعه شود).

در بسیاری از موارد تأثیر بارهای غیر خطی در حالت های ماندگار و گذرا بر روی خروجی UPS، باعث انحراف از مشخصه خروجی می شود که از سوی سازنده/عرضه کننده مشخص شده است.

هرگاه این مشخصه ها در شرایط بار خطی اعلام شده باشد به دلیل بزرگتر بودن نسبت جریان پیک به مقدار موثر حالت ماندگار اعوجاج هارمونیکی کل (THD) ولتاژ خروجی ممکن است فراتر از حدود بیان شده شود. سازگاری با بار برای مقادیر بزرگتر اعوجاج هارمونیکی کل، بستگی به توافق بین سازنده و یا عرضه کننده و خریدار دارد.

بارگذاری پله ای بار غیر خطی به دلیل ایجاد جریان های هجومی گذرای بزرگ نسبت به حالت ماندگار، می تواند موجب انحراف از مشخصه های ولتاژ پویای خطی شود. به ویژه اگر UPS در حالت کار عادی از محدود کننده های جریان الکترونیکی استفاده کند.

هرگاه این بارها اولین تجهیزی باشد که برق دار می شود یا اثر نامطلوبی بر روی بارهای متصل فعلی نداشته باشد، اثر جریان های هجومی گذرای بزرگ بر روی ولتاژ بار ممکن است قابل اغماض باشد. این امر همچنین در مورد قطع و وصل ترانسفورماتورها و سایر قطعات مغناطیسی که دارای پسماند مغناطیسی هستند و در مورد بارهایی که حاوی خازن هستند نیز کاربرد دارد.

برای این منظور برخی از ساختارهای UPS در سیستم های چند مدوله یا جایگزین از تغذیه ورودی (a.c)/بای پس استفاده می کنند تا اقتصادی شدن اندازه سیستم UPS میسر شود. هرگاه واحدهای تکی نتوانند این بارهای پله ای را در محدوده مشخصات تغذیه کنند، اگر کل سیستم بتواند این بارهای پله ای را تغذیه کند، پذیرفتنی است.

هرگاه بار به تغییرات فرکانس بالاتر از میزان عادی برق، تغییرات ولتاژ یا اعوجاج شكل موج تغذیه حساس باشد، بهتر است انتخاب بهترین ساختار UPS برای این کاربردها بررسی شود.

بهتر است توصیه های سازنده/عرضه کننده در این مورد درخواست شود.

نمونه هایی از بارها که بهتر است از سوی سازنده شناسایی شود، در برگیرنده تجهیرات IT به طور کلی موتورها، منابع تغذیه با ترانسفورماتور اشباع، یکسوسازهای دیودی، یکسوسازهای تریستوری، منابع تغذیه کلیدزنی می باشد.

نمونه هایی از ویژگی ها یا الزامات خاص بارها شامل دوره کاری آن ها، هر گونه عدم تعادل بین فازها، غیر خطی بودن (تولید جریان های هارمونیکی)، مقادیر مجاز قطع کننده ها و فیوزهای مدارهای فرعی بالاترین پله بار و نمایه بار ، روش مورد نیاز وصل بارها به خروجی UPS است.

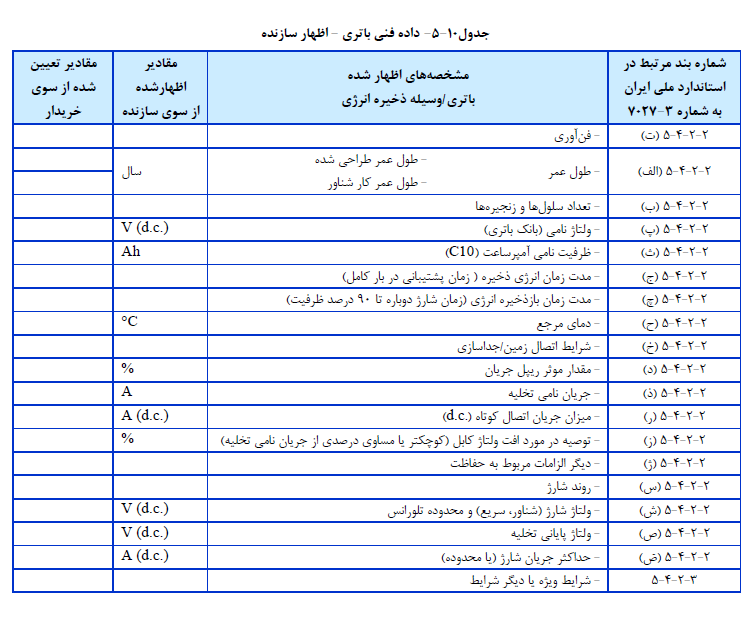

۳-۷-۱۰- وسیله ذخیره انرژی (باتری، اگر کاربرد داشته باشد)

سیستم ذخیره انرژی اغلب از سوی سازنده عرضه کننده برای سازگاری با طراحی UPS توصیه می شود. با این وجود، خریدار می تواند الزامات مرتبط با موارد زیر را مشخص کند :

الف) نوع باتری/باتری ها و ساختار آن ها

ب) ولتاژ نامی تعداد سلول ظرفیت آمپر ساعت (اگر از سوی خریدار تأمین شود)

پ) مدت زمان اسمی انرژی ذخیره

ت) مدت زمان اسمی باز ذخیره انرژی

ث) طول عمر مفید درخواستی باتری

ج) وجود سایر بارها برروی باتری و تلورانس های ولتاژ آن ها

چ) وجود باتری خانه های جداگانه

ح) وسایل ایزوله کننده و حفاظت کننده باتری

خ) الزامات ویژه مانند ریپل جریان :

د) دمای اتاق باتری (۲۰ تا ۲۲ درجه سلسیوس توصیه می شود)؛

ذ) ولتاژ قطع باتری

ر) الزامات تنظیم ولتاژ شارژ باتری نسبت به دما و الزامات شارژ سریع یا یکسان کننده

۴-۷-۱۰- الزامات فیزیکی و محیطی

اگر الزامات فیزیکی و محیطی با الزامات بندهای ۴ و ۵ استاندارد ملی ایران به شماره ۳-۷۰۲۷ متفاوت باشد؛ بهتر است خریدار موارد زیر را مشخص کند :

الف) بازده در شرایط بار مشخص

ب) محدوده دمای محیط کار

پ) سیستم خنک سازی (محل نصب UPS و باتری)

ت) وسایل اندازه گیری (در محل، از راه دور)

ث) سیستم پایش و کنترل از راه دور (RS232، سایر)

ج) شرایط ویژه محیطی بخار ،رطوبت گرد و غبار ،نمک ،باد، گرما و سایر موارد؛

چ) شرایط ویژه مکانیکی : ارتعاش، ضربه یا انحراف از راستای قائم، شرایط ویژه جابجایی، شرایط نصب یا نگهداری، محدودیت های حجمی و وزنی

ح) محدودیت های کارایی : مانند نویز الکتریکی و شنیداری

خ) توسعه آتی سیستم های UPS

۵-۷-۱۰- سازگاری الکترو مغناطیسی

اگر الزامات سازگاری الکترو مغناطیس (EMC) با الزامات EMC داده شده در استاندارد 2-62040 IEC متفاوت باشد. بهتر است خریدار موارد زیر را مشخص کند.

الف) استانداردهای مورد نیاز در مورد انتشار (گسیل) و رده ای که دستگاه باید الزامات آن رده را برآورده سازد؛

ب) استانداردهای مصونیت قابل کاربرد و رده آزمونی که دستگاه باید الزامات آن را برآورده سازد.

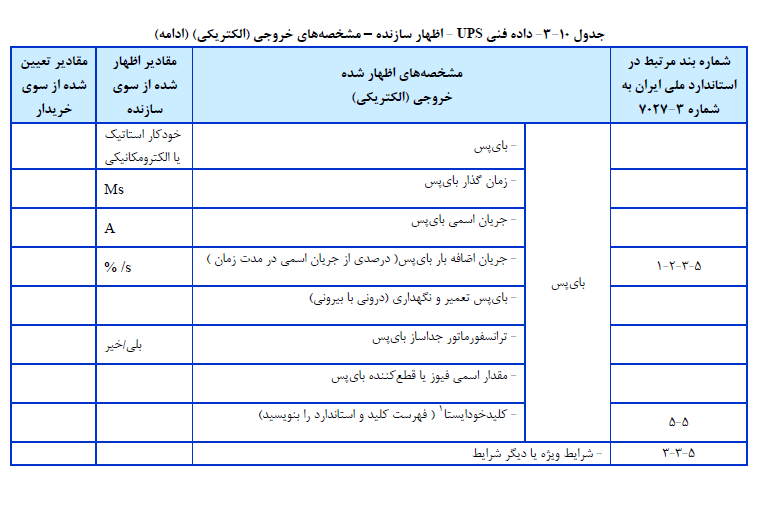

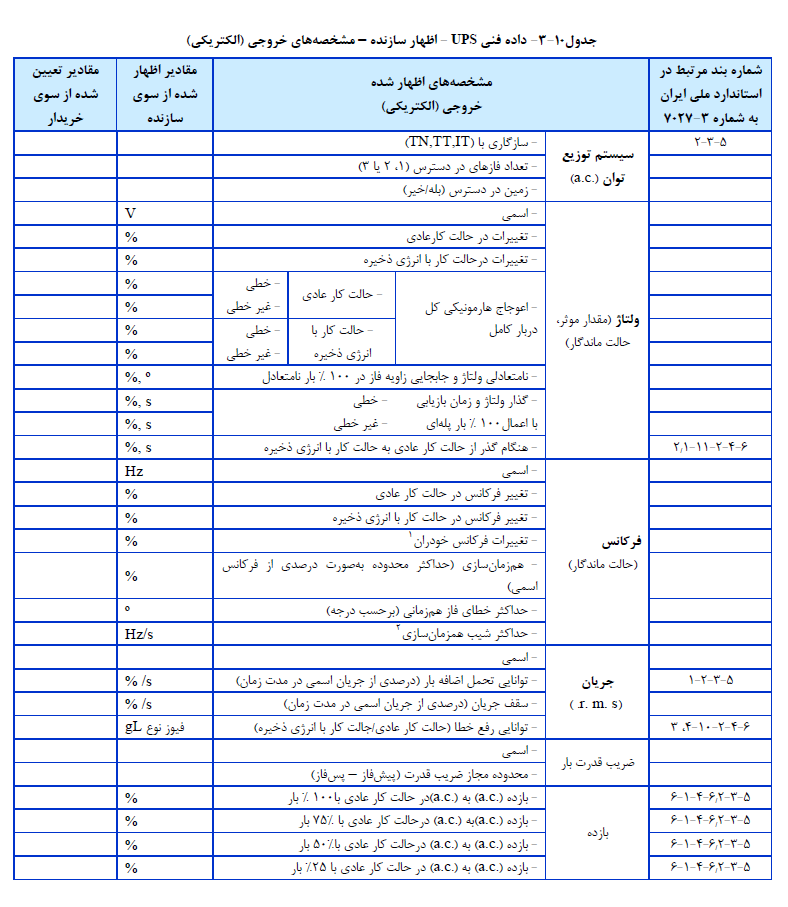

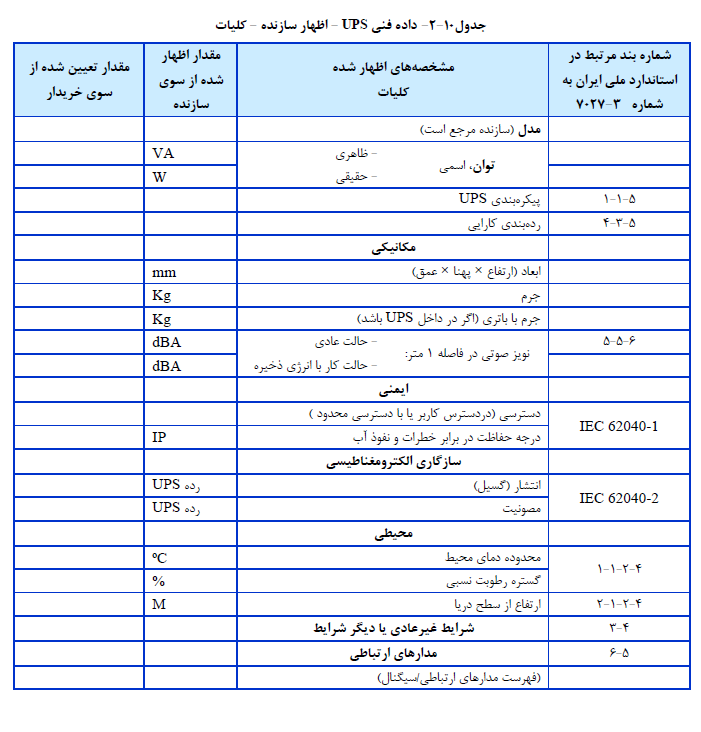

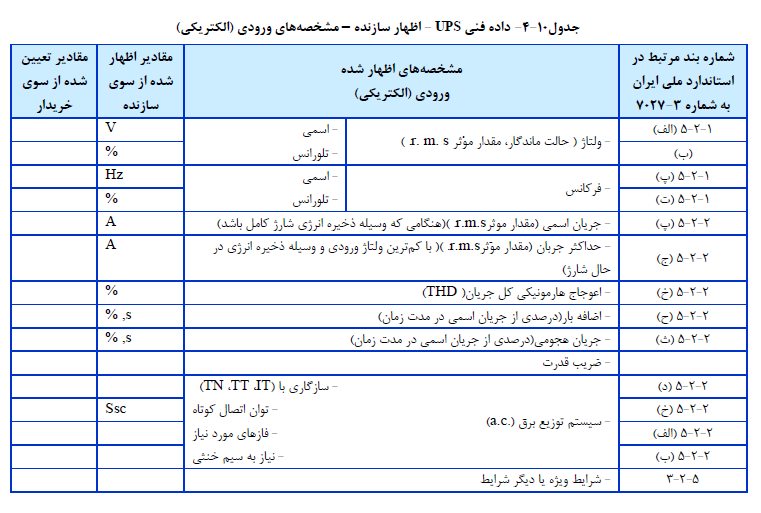

۶-۷-۱۰- داده برگ های فنی UPS موارد اظهار شده از سوی سازنده
