مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمان : ضابطه شماره 110 جلد 2 | ۷-۶- انواع سیستم های سیگنال و فراخوان پرستار

۱-۷-۶- سیستم فراخوان پرستار از نوع متعارف

۱-۱-۷-۶- تجهیزات

سیستم فراخوان پرستار از نوع متعارف می تواند شامل تجهیزات زیر باشد :

    • دستگاه مرکزی برای نصب در مرکز پرستاری هر بخش، از نوع دیواری یا رومیزی، با چراغ های سیگنال و بیزر

    • دکمه خبر جنب تخت بیماران از نوع توکار، بدون رله، مجهز به کانکتور مخصوص برای شستی گلابی و با کابل مخصوص برای تخت بیماران

    • دکمه خبر برای توالت های خصوصی اتاق های بیماران و توالت های عمومی هر بخش از نوع کششی توکار با قلاب کشش و زنجیر مربوط، وبدون رله

    • دکمه پاسخ برای نصب در جنب در ورودی در داخل هر اتاق، از نوع توکار شامل لامپ خبر و رله

    • چراغ سر در برای نصب در بالا یا کنار در هر اتاق در راهرو

    • دکمه خبر جنب تخت بیماران از نوع زیر بالشی، بدون رله، مجهز به کانکتور مخصوص برای شستی گلابی و با کابل مخصوص برای تخت بیماران

۲-۱-۷-۶- سیستم عملکرد

فراخوان: در صورت فشردن هر کدام از شستی های دکمه خبر، باید لامپ خبر روی دکمه پاسخ در داخل اتاق و چراغ سردر و هم چنین لامپ خبر روی دستگاه مرکزی که شماره اتاق ها روی آن تعیین شده، روشن و بیزر دستگاه مزبور نیز به صدا درآید.

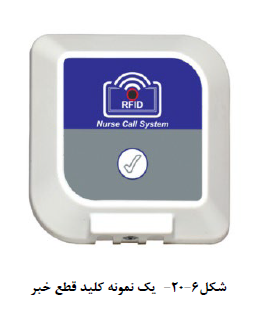

قطع خبر: قطع خبر باید فقط از داخل اتاق فراخوان با فشردن شستی قطع دکمه پاسخ امکان پذیر باشد. شکل (۶-۲۰) .

۲-۷-۶- سیستم فراخوان پرستار از نوع کامپیوتری

۱-۲-۷-۶- لوازم و تجهیزات

دستگاه پردازنده مرکزی : دستگاه پردازنده مرکزی ممکن است با ظرفیتهای ۶۴، ۱۲۸، ۲۵۶ یا ۵۱۲ نقطه قابل آدرس گذاری متناسب با ظرفیت و وسعت بیمارستان مورد نظر انتخاب شده و قابلیت اتصال به سایر مراکز اصلی اولیه و ثانویه همراه با نمایشگر کلیدهای لازم و گوشی مربوط باشد. همچنین این دستگاه می تواند در برخی از مدل ها، به دستگاه های چاپگر و فراخوان جیبی نیز مجهز شود.

این نوع مراکز ممکن است مجهز به سه نوع احضار شامل عادی، اضطراری و کمک اضطراری کارکنان و هم چنین قابلیت برقراری ارتباط مستقیم بین ایستگاه پرستاری با دفتر مدیریت خدمات پرستاری (مترون) بیمارستان باشد.

دستگاه فرعی فراخوان پرستار : دستگاه فرعی فراخوان پرستار باید از نوع توکار با صفحه مقاوم و قابل نصب روی دیوار در اتاق کار پرستاران هر بخش بوده و حداقل شامل بلندگو میکروفن و لامپ خبر باشد.

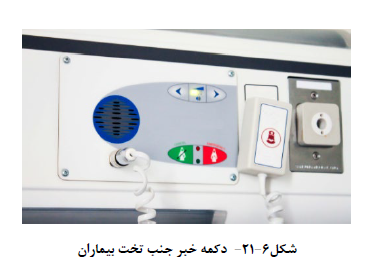

دکمه خبر جنب تخت بیماران : دکمه خبر جنب تخت بیماران ممکن است از نوع توکار با صفحه مقاوم و یا از نوع قابل نصب روی دیوار یا قفسه جنب تخت بیمار باشد. این دکمه ها شامل رله فرمان، شستی قطع خبر، لامپ خبر، کانکتور مخصوص برای نصب شستی گلابی با کابل، میکروفن تمام جهته، بلندگو و کلید مکالمه محرمانه بوده و طرح آن نیز باید طوری باشد که بیمار بتواند بدون بلند شدن از تخت یا انجام حرکت اضافی یا بدون بالا بردن صدای خود به راحتی با مرکز پرستاران تماس بگیرد. دکمه خبر هم چنین ممکن است از انواع پنل جنب تخت بیمار و شستی زیر بالشی مجهز به کلید احضار، لامپ اعلام وضعیت احضار و میکروفن باشد. شکل (6-21).

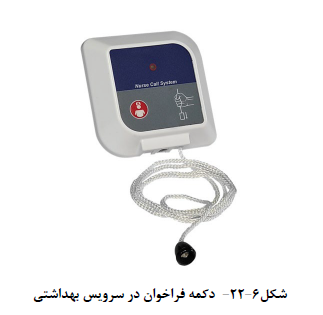

دکمه فراخوان در سرویس بهداشتی : دکمه فراخوان در سرویس ها باید از نوع کششی توکار بدون رله و لامپ خبر با صفحه مقاوم و قابل نصب روی دیوار در داخل توالت های خصوصی اتاق های بیماران یا توالت های عمومی هر بخش باشد. شکل (۶-۲۲) .

دکمه پاسخ سرویس بهداشتی : دکمه پاسخ سرویس ها ممکن است از نوع روکار، با صفحه مقاوم و قابل نصب روی دیوار جنب در ورودی در داخل اتاق یا سرویس عمومی بوده و شامل رله فرمان لامپ خبر و شستی قطع خبر است.

چراغ سردرها و تقاطع راهروها : چراغ سردرها و تقاطع راهروها باید از نوع روکار یا نیمه توکار، با حباب برجسته قابل رویت از هر طرف و قابل نصب در بالا یا کنار در ورودی هر اتاق در راهرو و یا تقاطع راهروها باشد و شامل دو عدد لامپ یکی به رنگ سفید برای اعلام خبر با دکمه جنب تخت بیمار و دیگری به رنگ قرمز برای اعلام خبر با دکمه خبر سرویس باشد.

منبع برق بدون وقفه (UPS) : به منظور پشتیبانی و تداوم تغذیه نیروی برق به هر یک از سیستم های فراخوان باید یک سیستم برق بدون وقفه متناسب با نیاز هر یک از سیستم ها و برابر ضوابط و مشخصات فنی ارایه شده در فصل دهم از جلد اول این نشریه در نظر گرفته شود.

۲-۲-۷-۶- عملکرد سیستم

الف) فراخوان به وسیله دکمه خبر جنب تخت بیمار : در صورت فشار دادن هر یک از انواع دکمه های خبر نصب شده جنب تحت بیمار، در هر یک از اتاق ها، باید لامپ خبر، دکمه خبر، لامپ سفید چراغ سردر، چراغ تقاطع راهروها، لامپ خبر دستگاه مرکزی فراخوان پرستار و لامپ خبر دستگاه فرعی فراخوان پرستار روشن شده و سیگنال صوتی دستگاه مرکزی و دستگاه فرعی خبر فراخوان پرستار نیز، بخش شود.

ب) فراخوان به وسیله دکمه خبر سرویس بهداشتی : در صورت کشیدن ریسمان شستی کشتی با فشار دادن شستی فشاری خبر در هر یک از سرویس های بهداشتی باید لامپ خبر، دکمه خبر، لامپ قرمز چراغ سردر، چراغ تقاطع راهروها، لامپ خبر دستگاه مرکزی فراخوان پرستار و لامپ خبر دستگاه فرعی فراخوان پرستار روشن شده و سیگنال صوتی دستگاه مرکزی و دستگاه فرعی خبر فراخوان پرستار نیز پخش شود.

قطع خبر : قطع خبر باید فقط از داخل اتاق یا توالت فراخوان کننده پس از مراجعه به محل مربوطه با فشار دادن شستی قطع امکان پذیر باشد.
