نقشه های جزئیات تیپ برای ساختمان های مسکونی با سازه بنایی (ماسونری) : نشریه شماره 167 جلد 1 | 1- جزئيات و اتصالات ديوارهای آجری

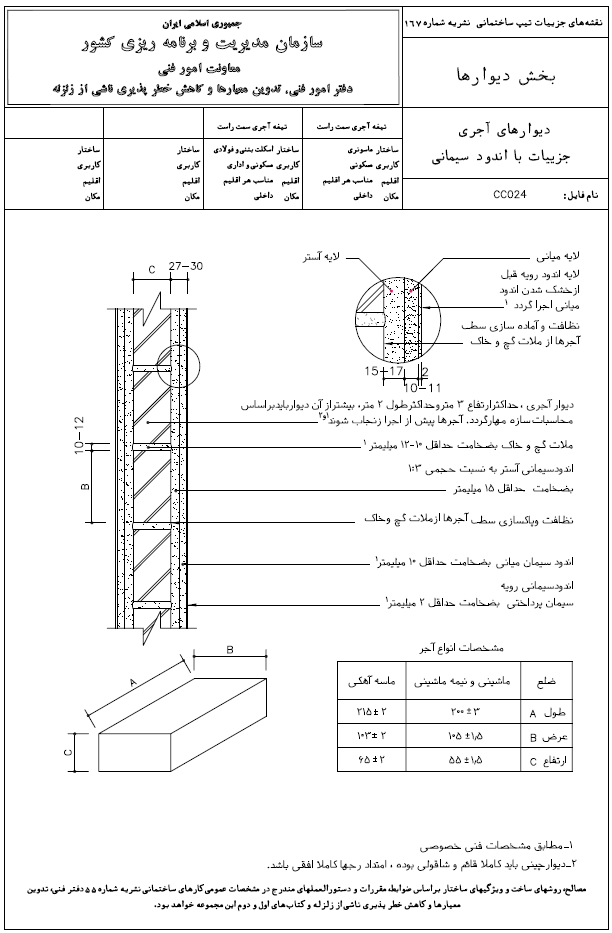

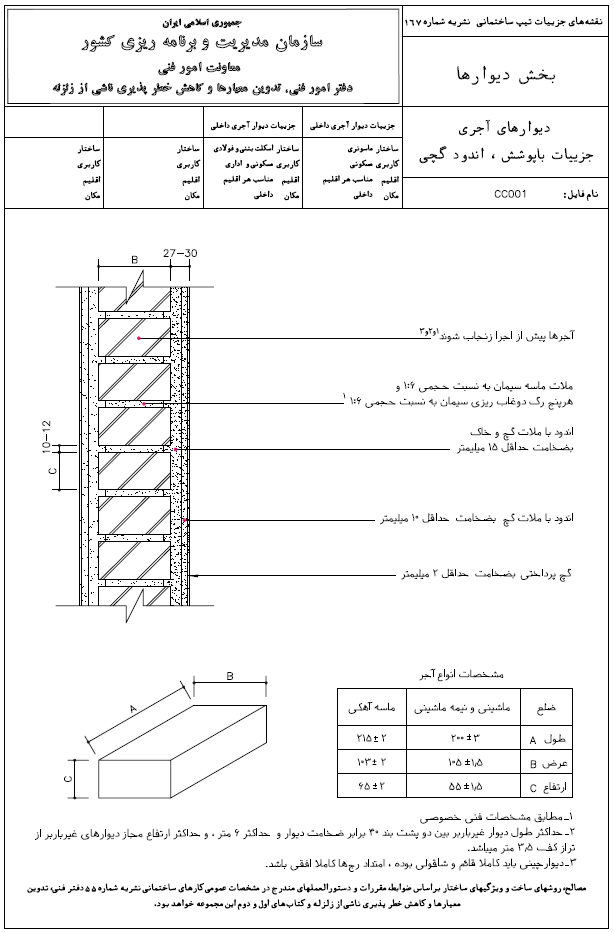

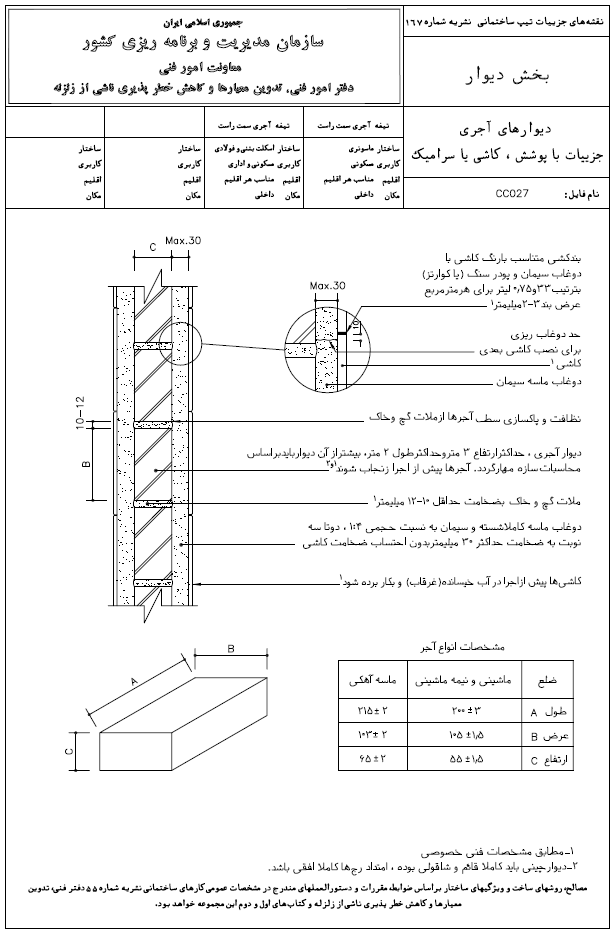

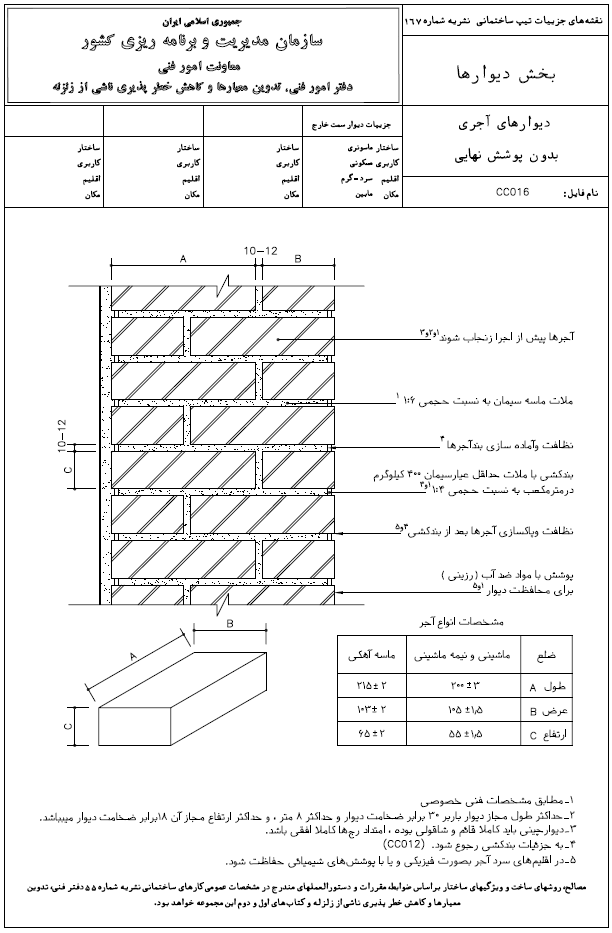

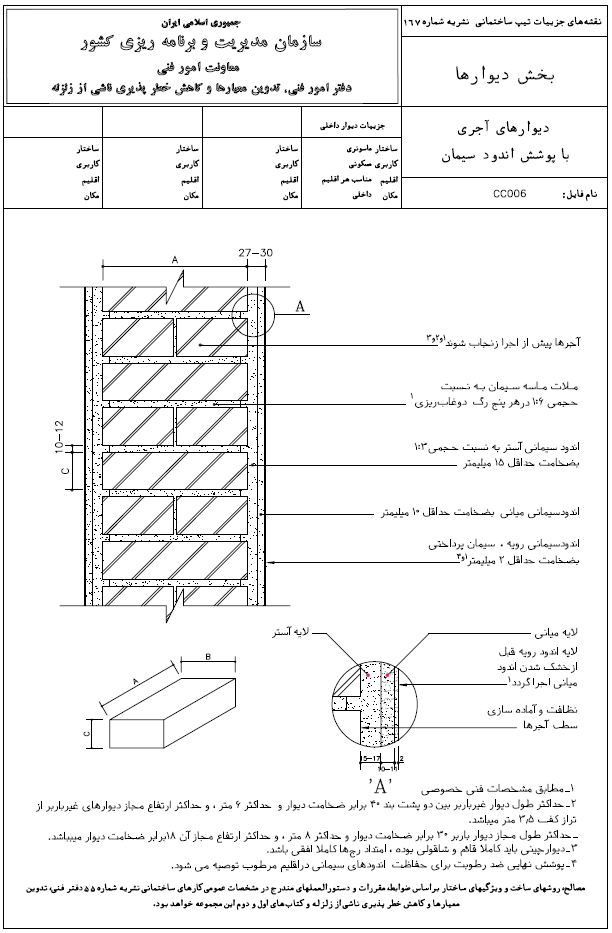

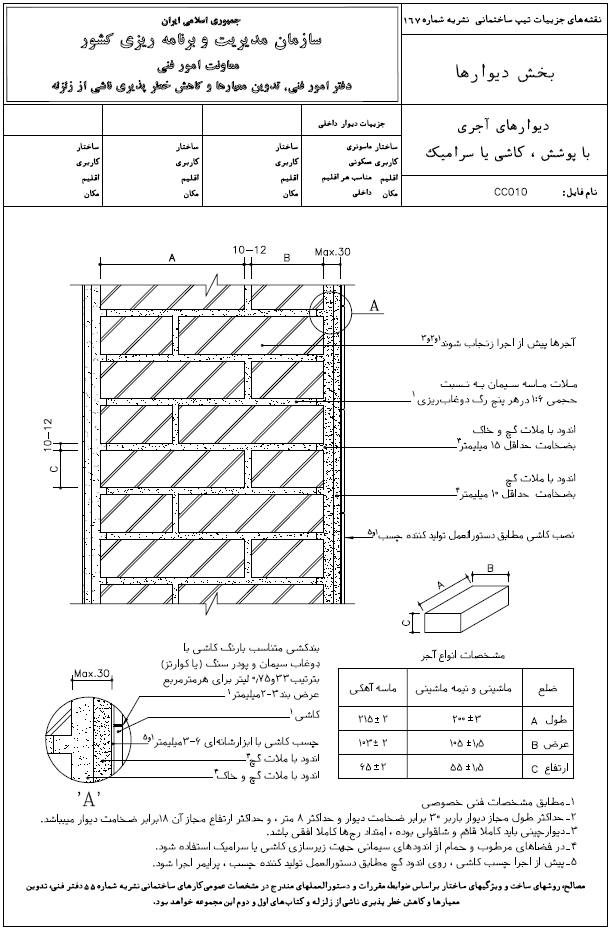

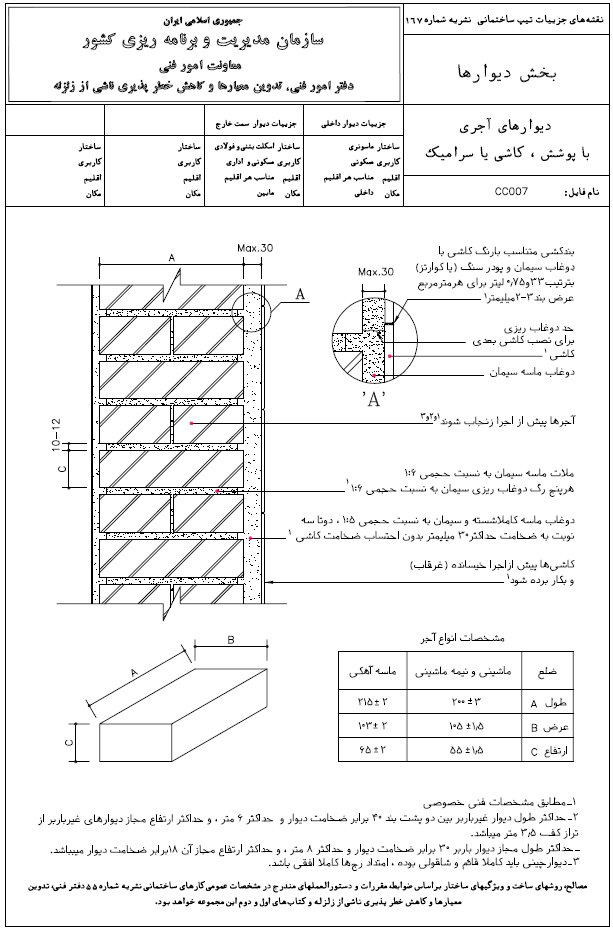

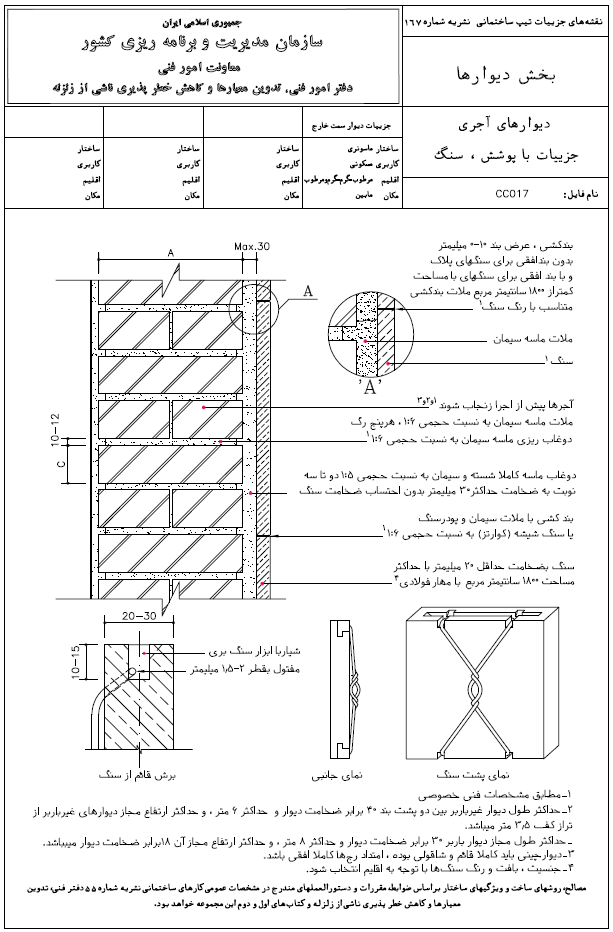

1-1- نقشه های جزئيات از مقاطع قائم ديوارهای آجری

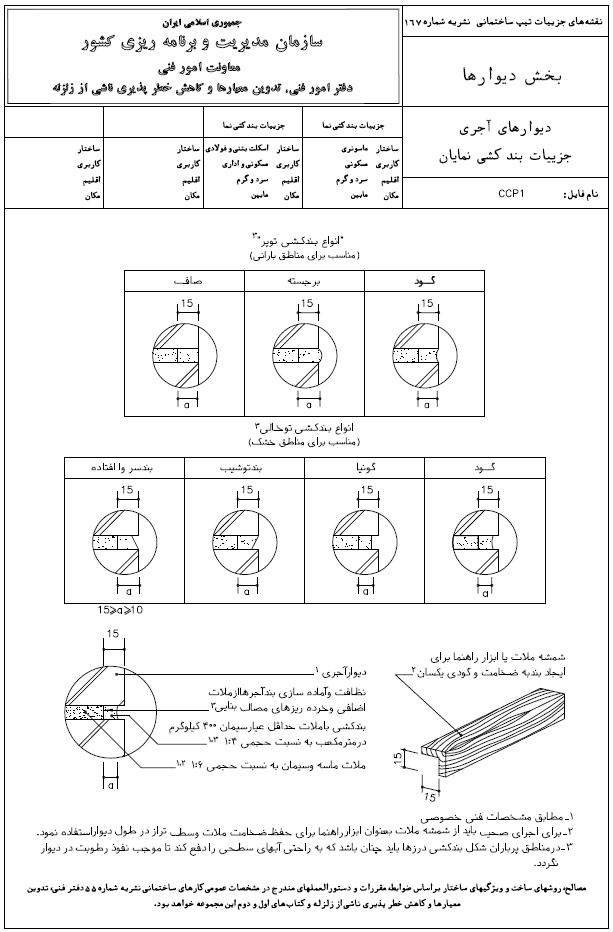

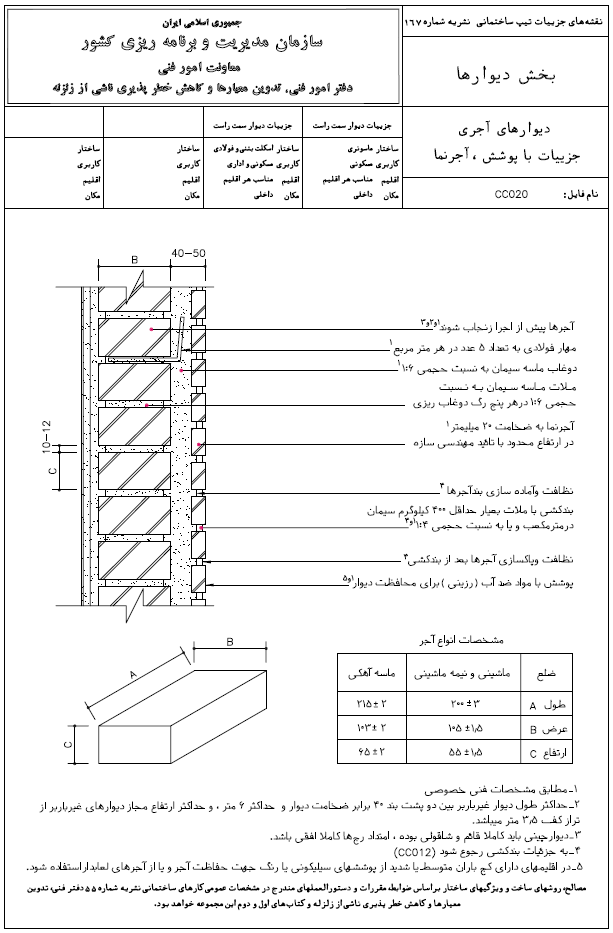

نقشه های جزئيات اين نوع ديوارها در چهار نوع با آجر چينی ساده و متداول به صورت كله و راسته ترسيم و ارائه شده است. در اين مجموعه از نمايش روش های مختلف آجر چينی، نحوه قفل و بست به علت وجود مستندات كافی، صرف نظر شده است. نماسازی بطور نمونه انتخاب و جزئيات آن ها همراه با انواع بندكشی برای ديوارهای آجر نمايان ارائه شده است.

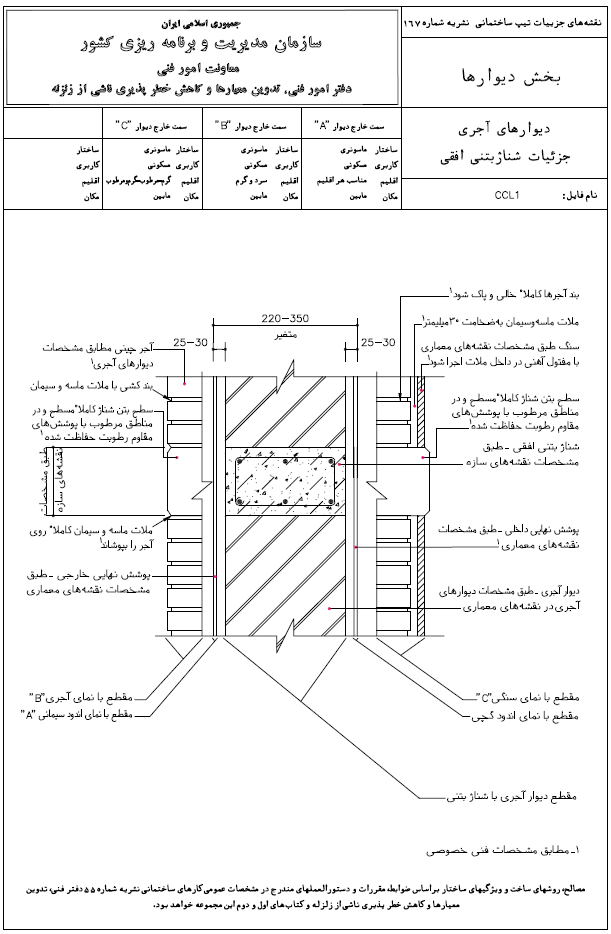

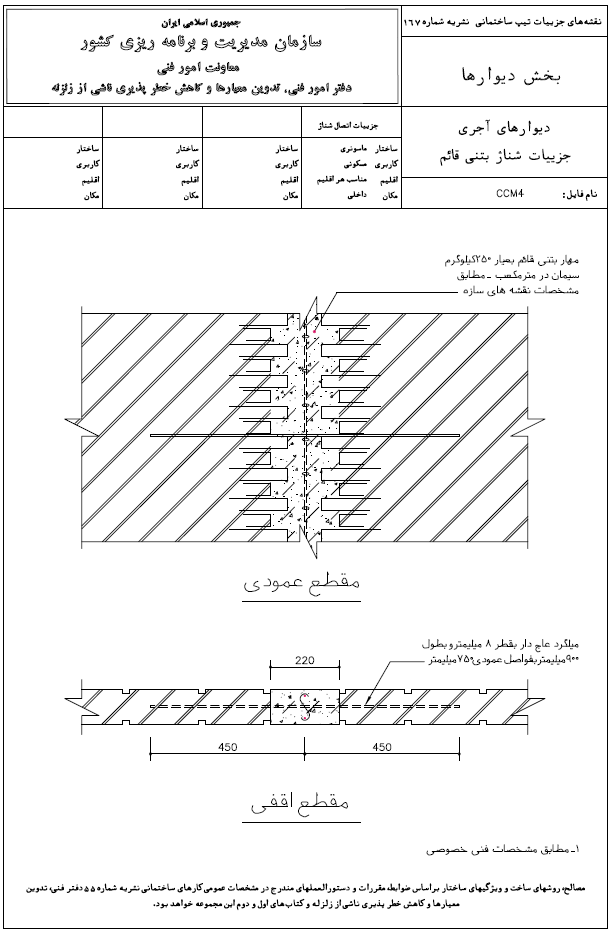

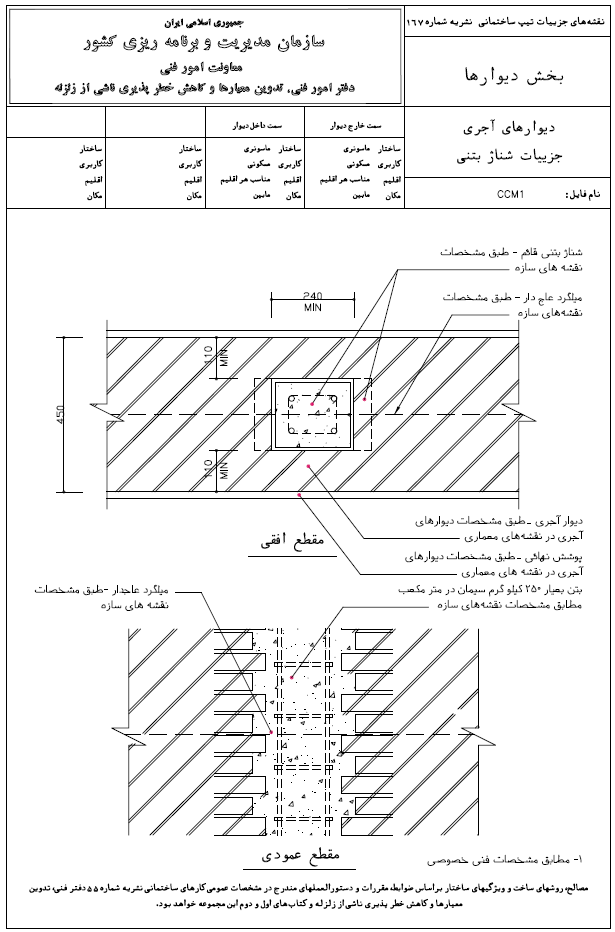

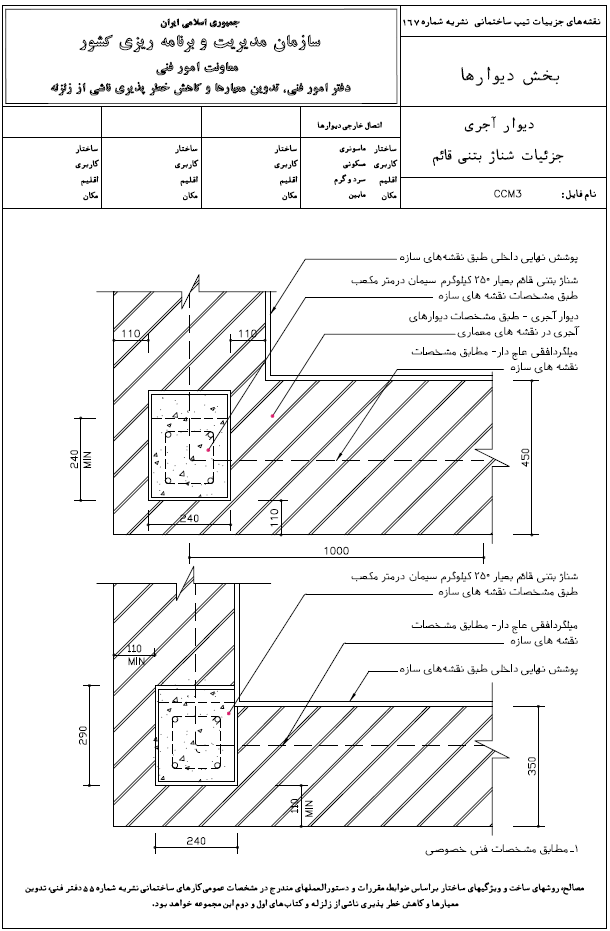

2-1- نقشه های جزئيات كلاف بندی ديوارهای آجری
كلافبندی ديوارهای آجری اقدامی است ضروری كه ترجيحاً از بتن توصيه می شود. در اين بخش نقشه های جزئيات كلاف بندی قائم در گوشه ها و در طول ديوار براي ضخامت های مختلف، به اضافه كلافبندی افقی و نحوه تركيب آن با نماهای مختلف ديوار آجری ارائه شده است.

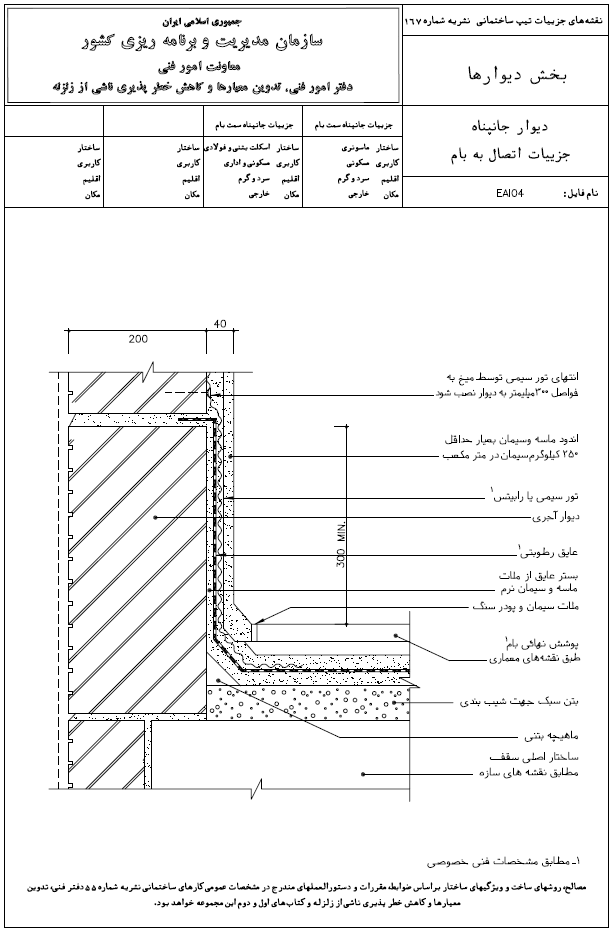

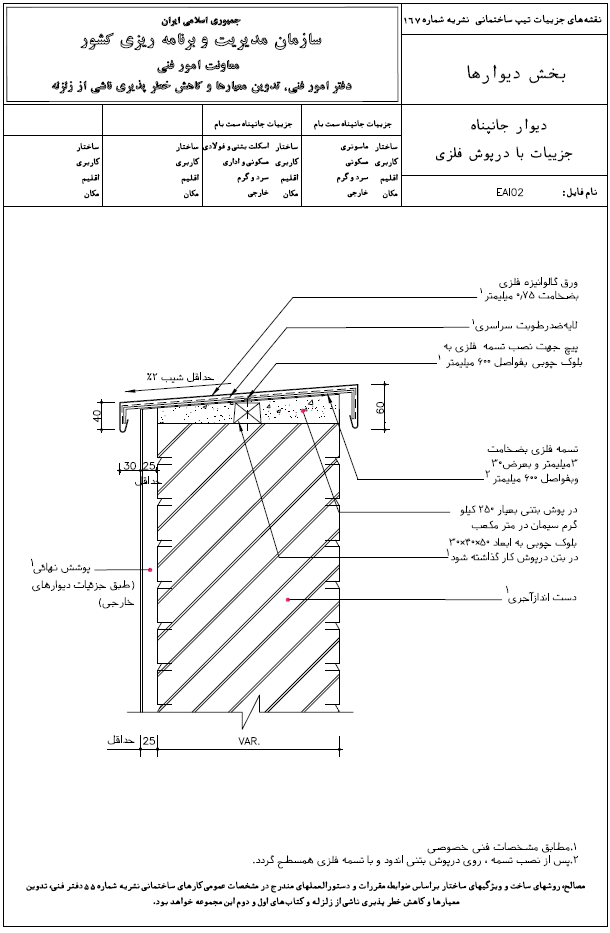

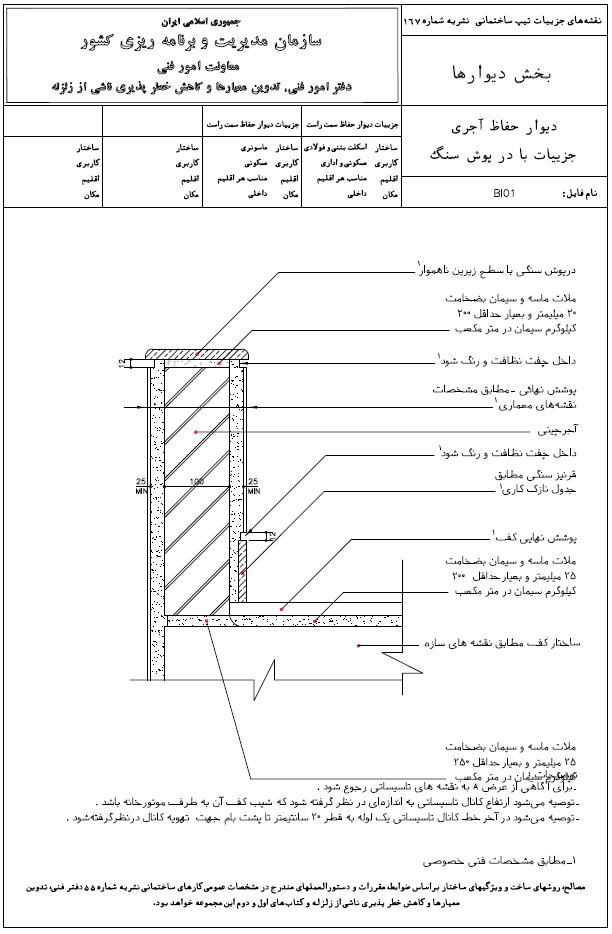

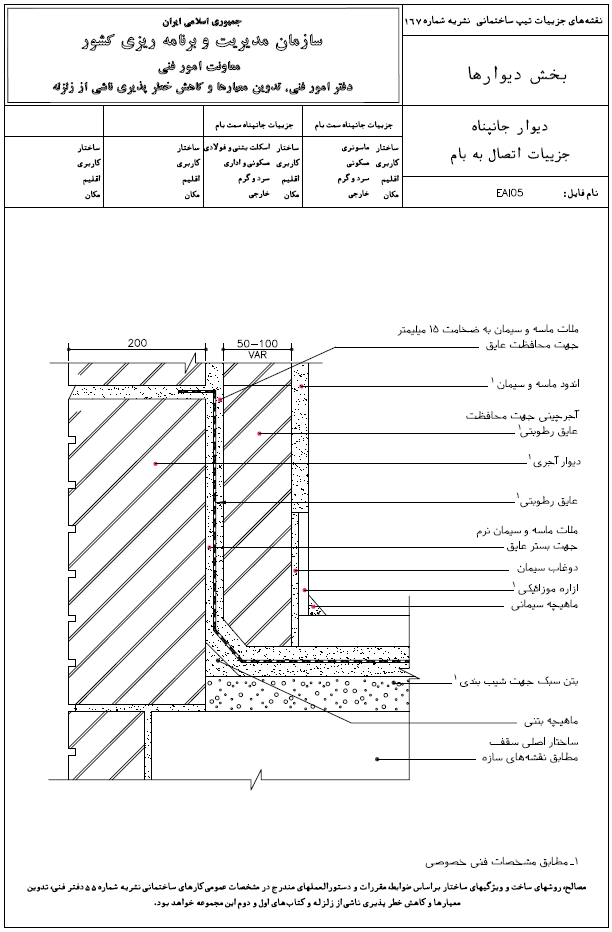

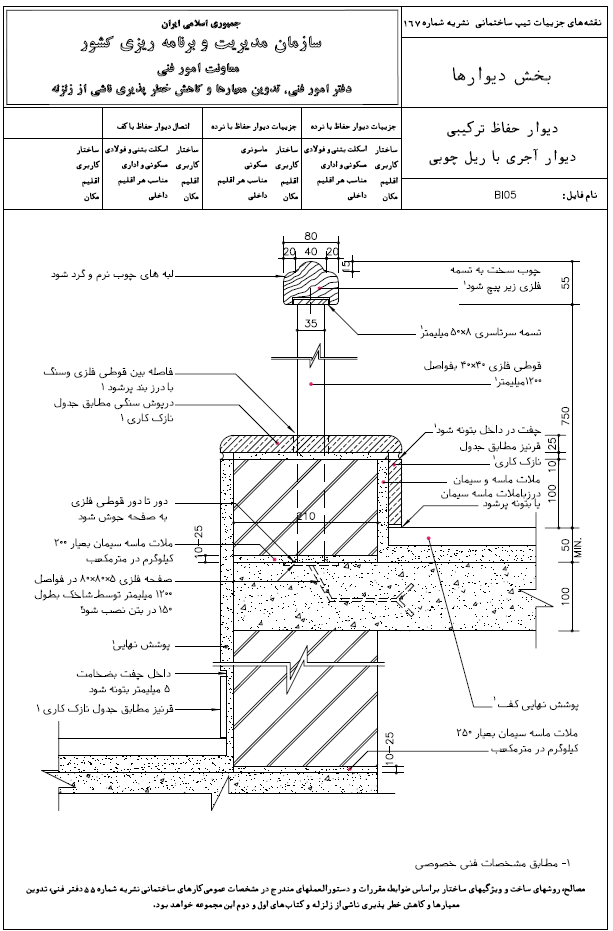

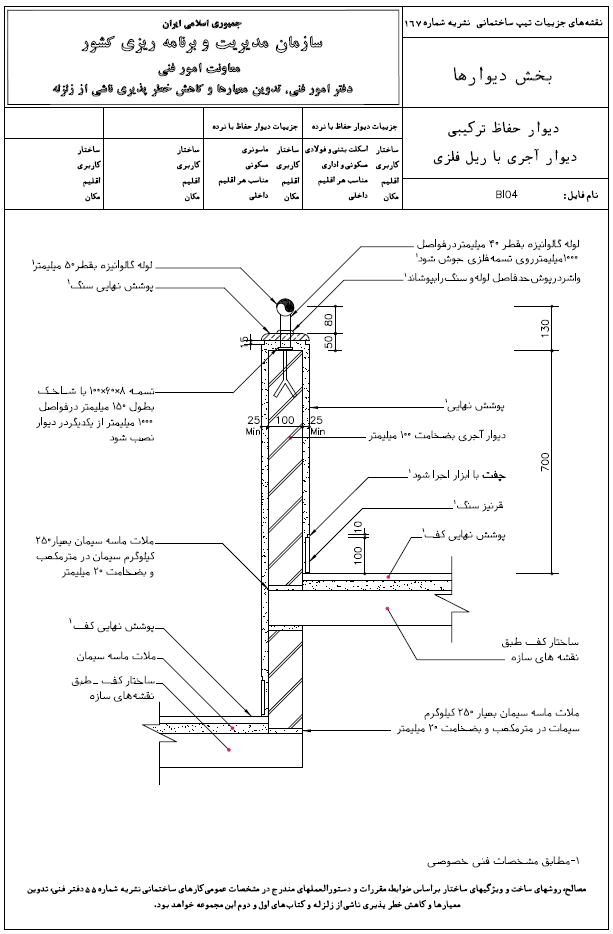

3-1- نقشه های جزئيات ديوارهای جانپناه و حفاظ آجری
كاربرد ديوارهای جانپناه و حفاظ به منظور ايمنی در لبه بام ها، ايوان ها و اختلاف سطح ها مي باشد. در اين بخش، نقشه های جزئيات ديوار جانپناه و حفاظ، نحوه اتصالات آن با بام، كف و سقف به صورت ساده و تركيبی، با عايق و بدون عايق رطوبتی ارائه شده است.

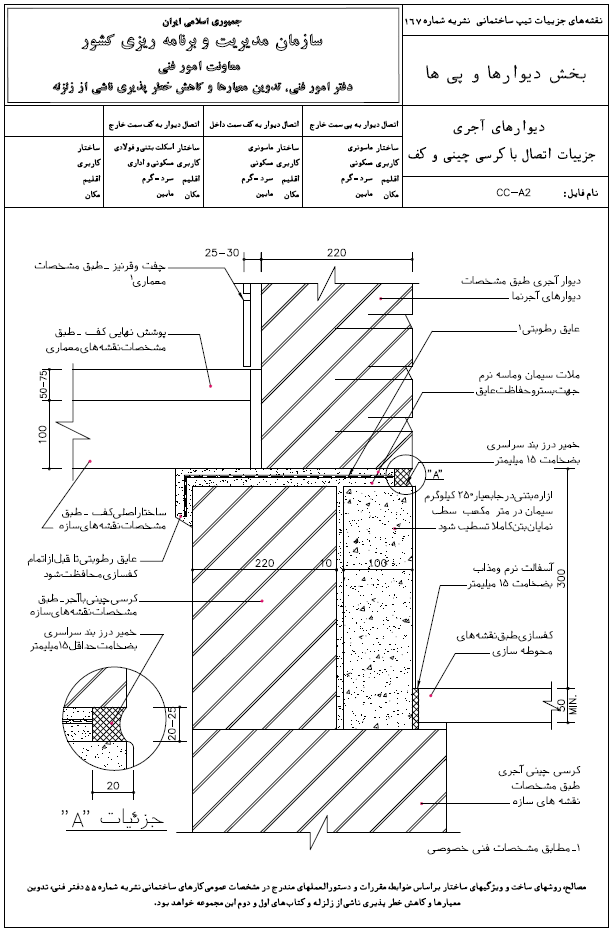

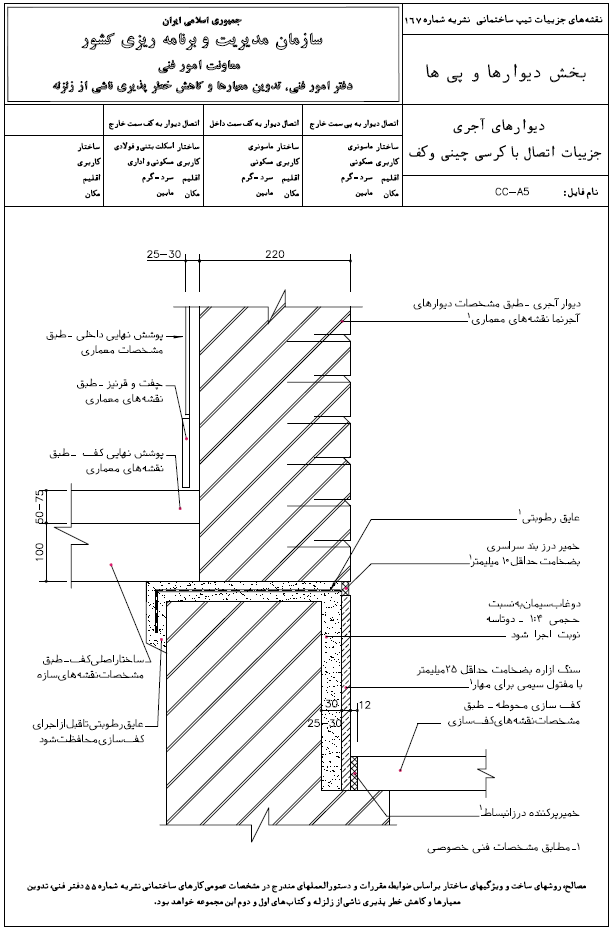

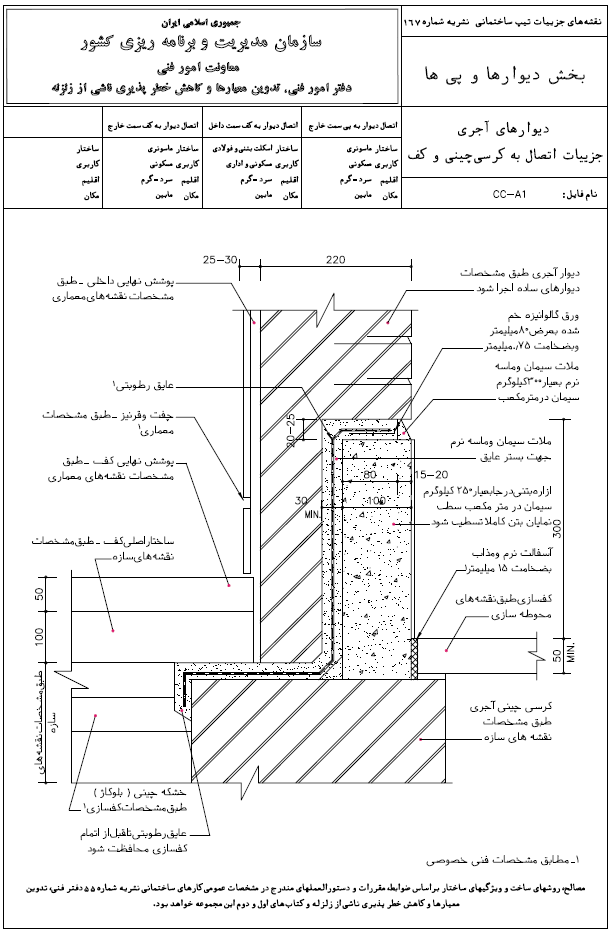

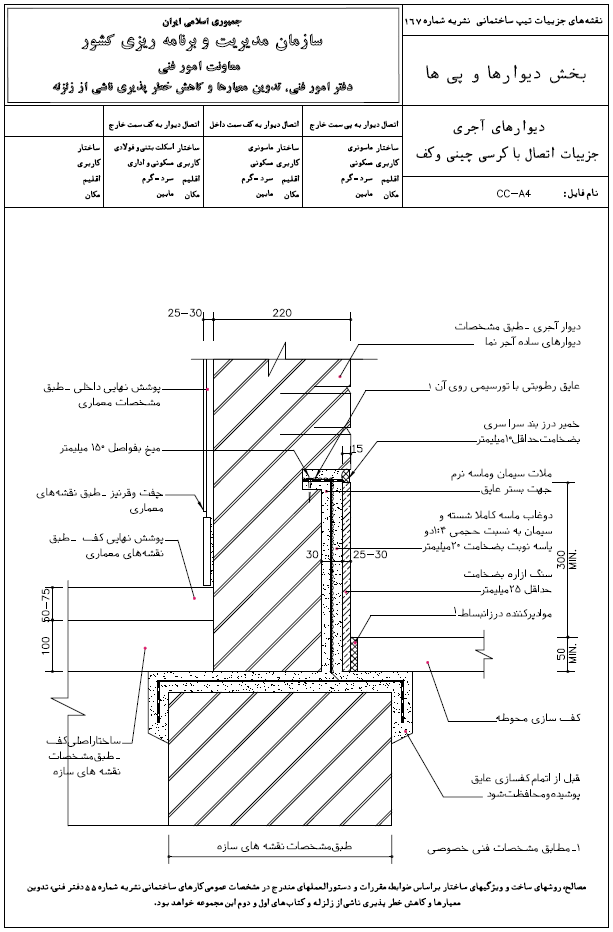

4-1- نقشه های جزئيات اتصال ديوار آجری به كرسی چينی و كف

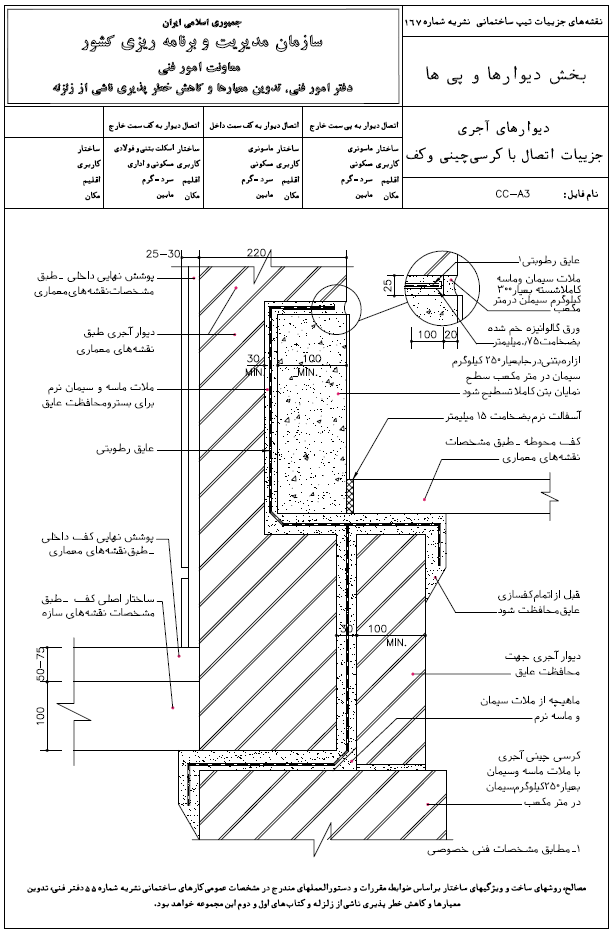

اتصال ديوار به كرسی چينی و كف به ويژه در ديوارهای ما بين از حساسيت زيادی برخوردار است. اختلاف سطح ها، نحوه عايق كاری، حفاظت پای ديوار با سنگ ازاره، از عوامل تعيين كننده اين جزئيات است. اتصال در فضاهای داخلی با عايق رطوبتی، نحوه جداسازی فضاهای تر از خشک را نمايش می دهد كه اغلب در سرويس های بهداشتی مطرح می شود.

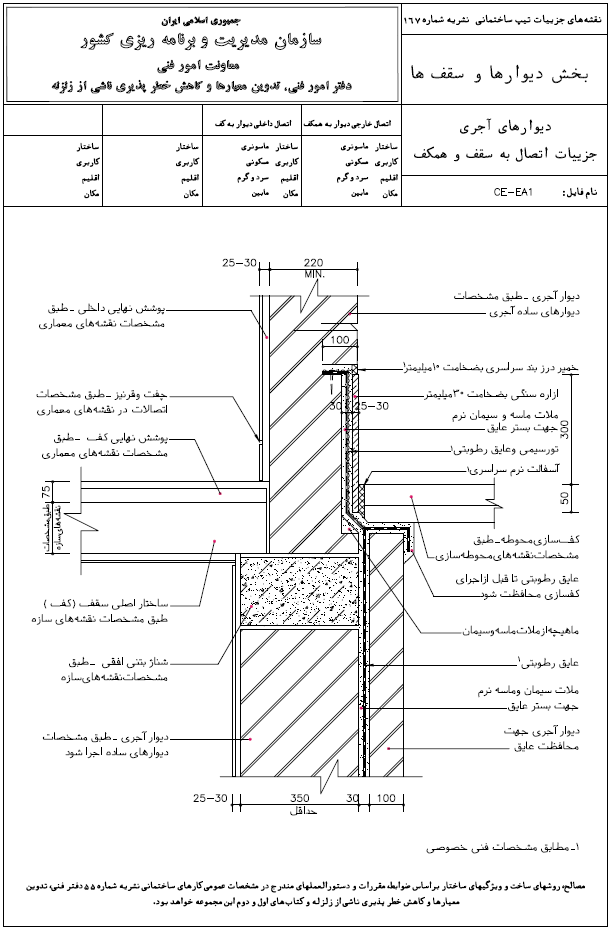

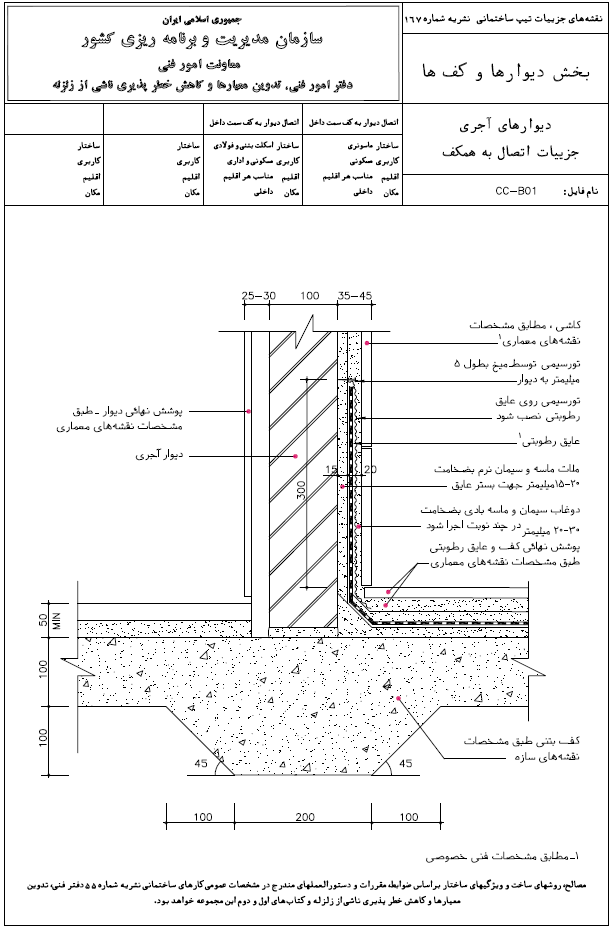

5-1- نقشه های جزئيات اتصال به سقف و همكف

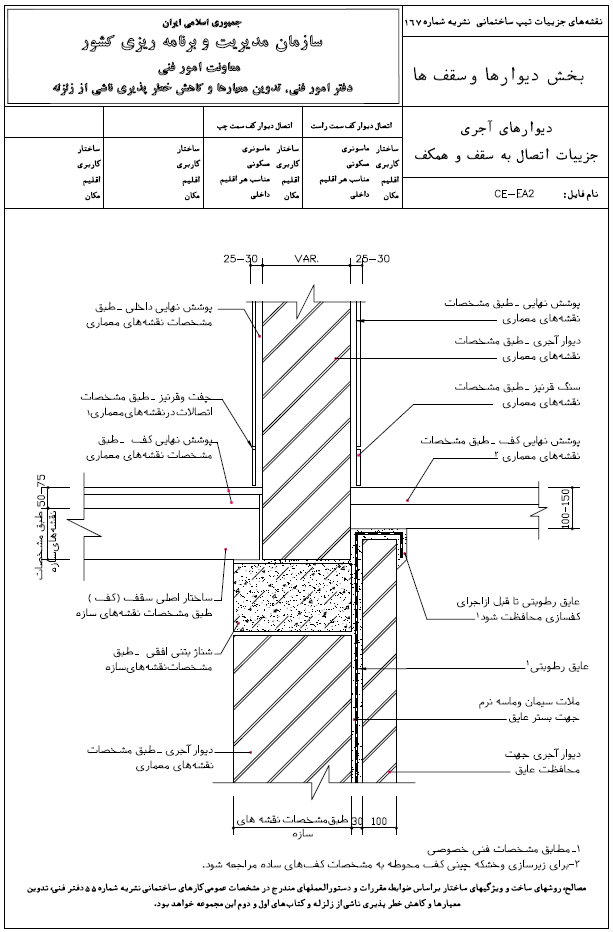

اتصال ديوار آجری با سازه بنايی به سقف و همكف در كاربری مسكونی اغلب در حد فاصل زير زمين و طبقه همكف قرار دارد. اين اتصال از طريق شناژ افقی اجرا می شود. در اين اتصال سنگ ازاره در فضای خارج و سنگ قرنيز در فضای داخل قرار می گيرد.

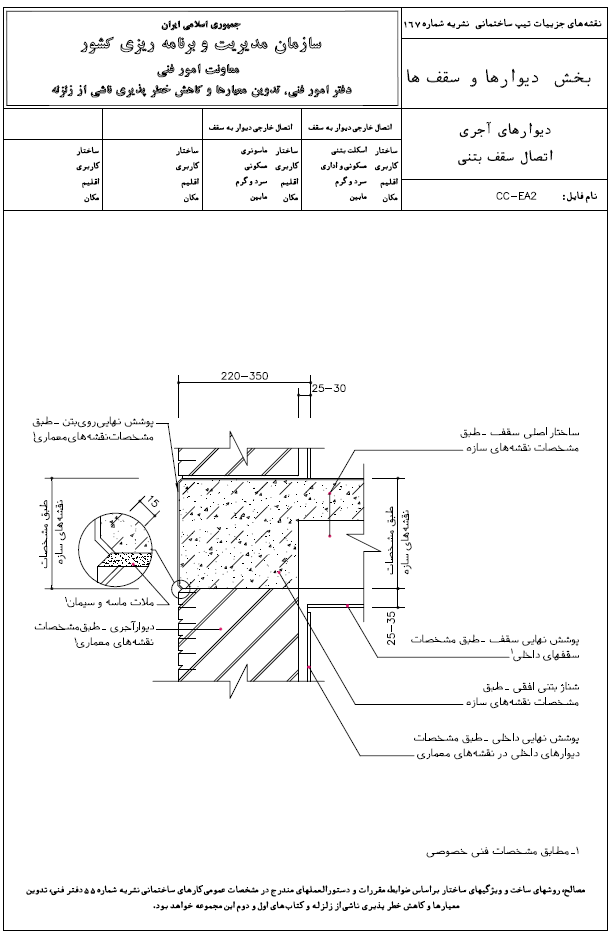

اتصال ديوار آجری به سقف در سازه بنايی از طريق شناژ انجام می شود كه قالب بندی با كيفيت خوب از ورق فلزی، نمای مناسبی از بتن بدون پوشش و نمايان را هماهنگ با نمای ديوار بنايی ايجاد خواهد كرد.

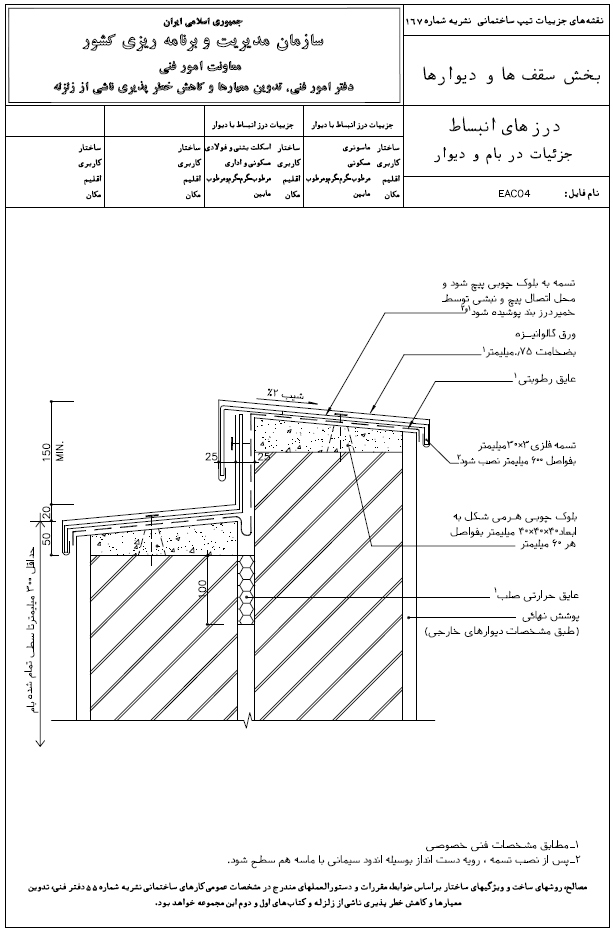

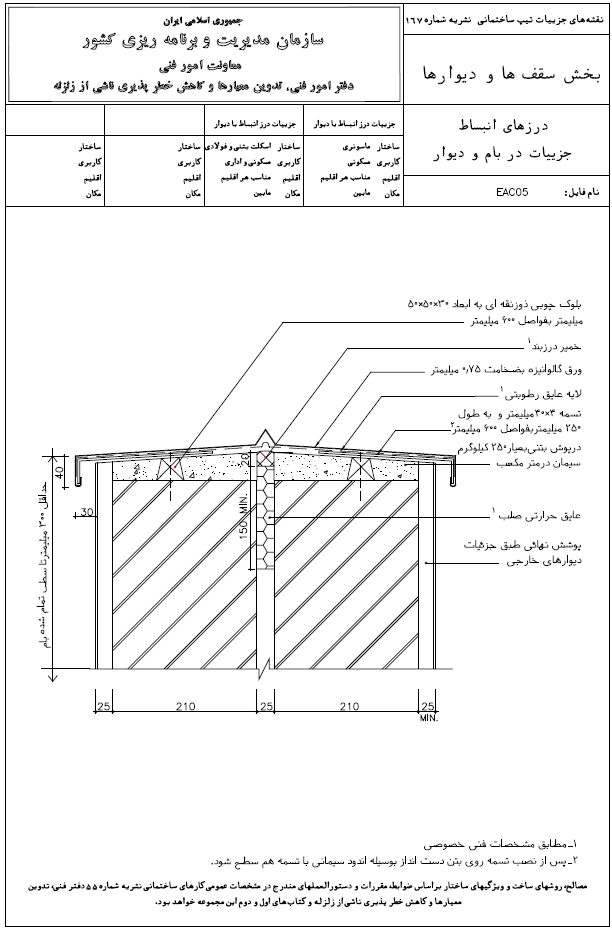

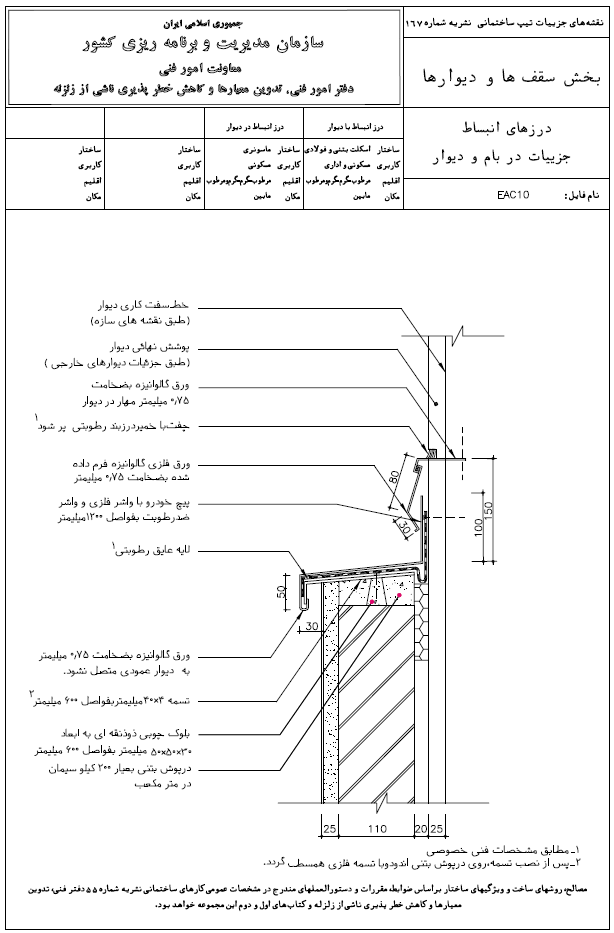

6-1- نقشه های جزئيات درزهای ساختمانی در ديوارهای آجری

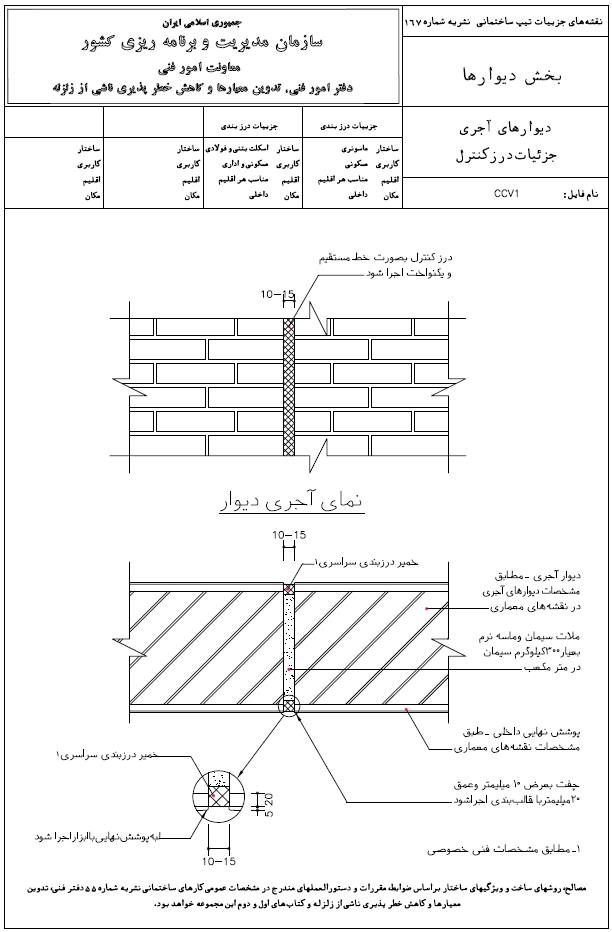

جزئيات درزهای ساختمانی در اين بخش، اول شامل درز انبساط در بام مي باشد كه معمولاً بين دو واحد ساختمانی مطرح می شود، دوم درز كنترل كه در ديوارهای آجری با طول زياد است كه مطابق جزئيات ارائه شده اجرا می شود.

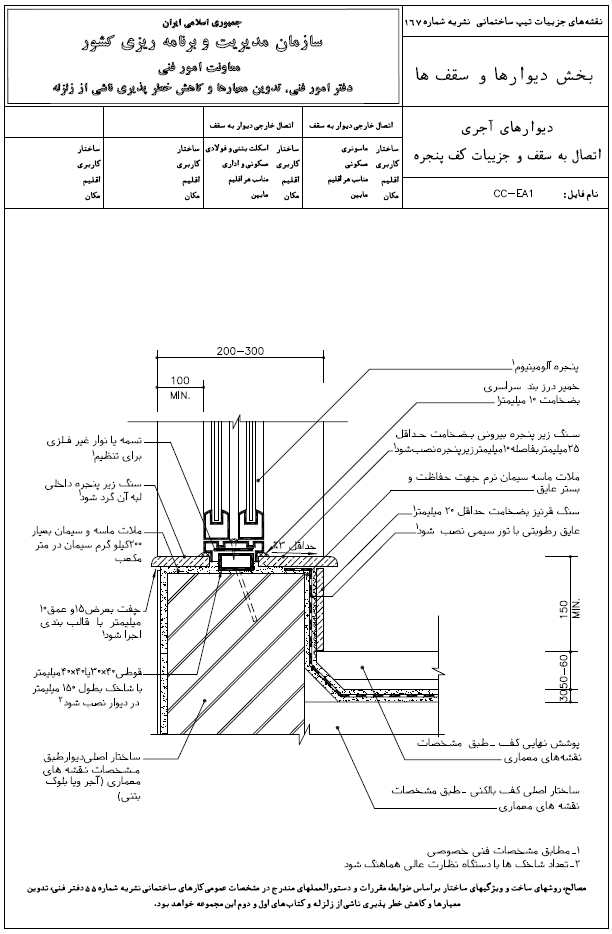

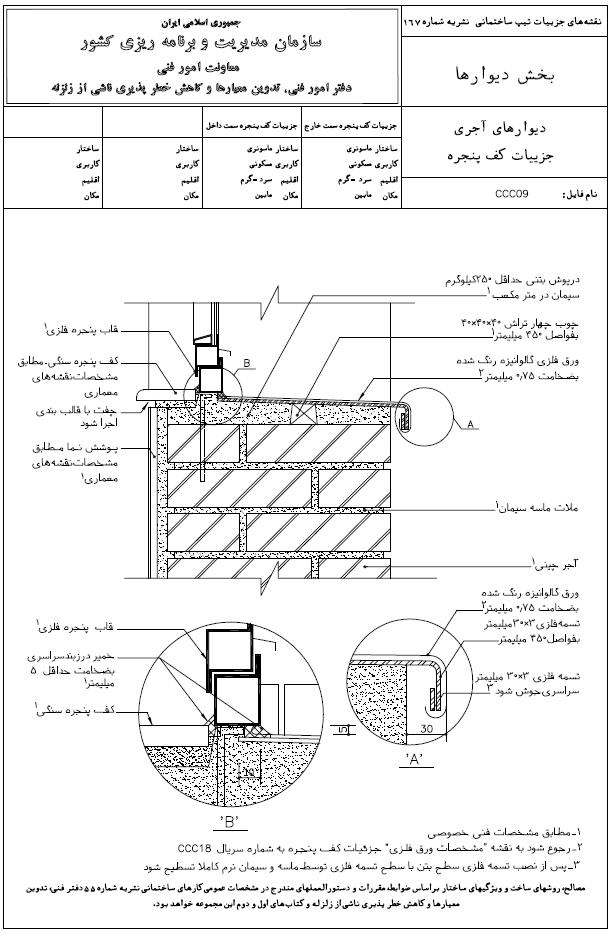

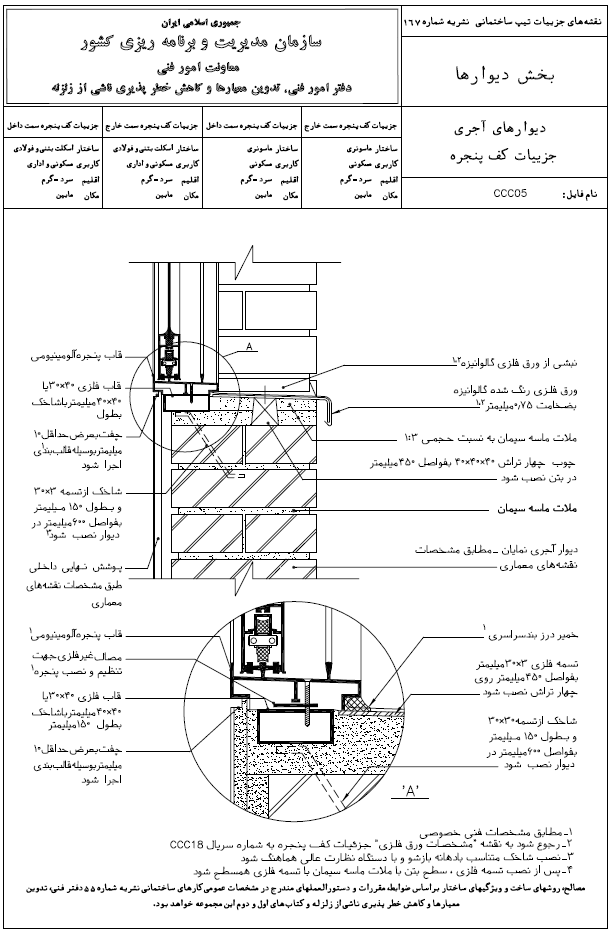

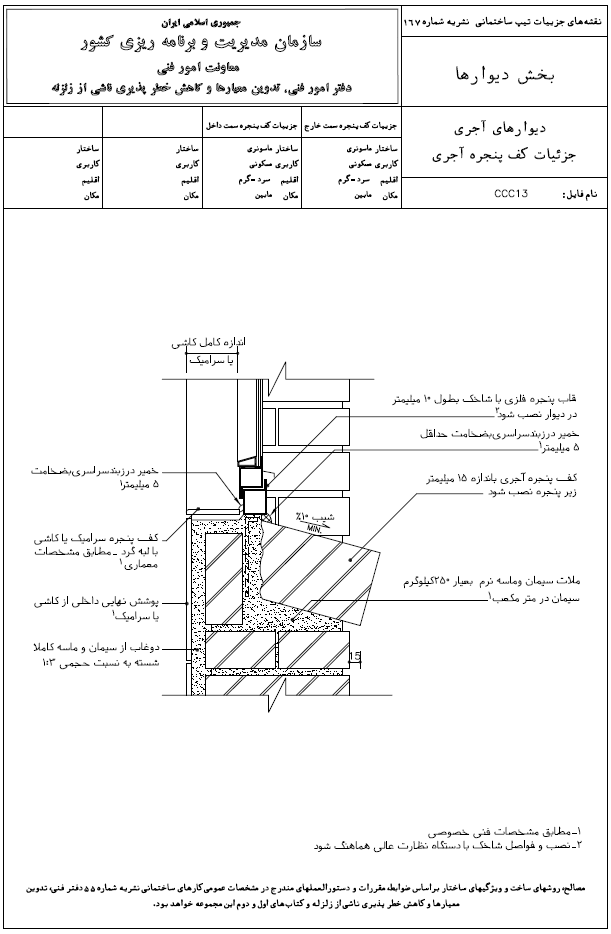

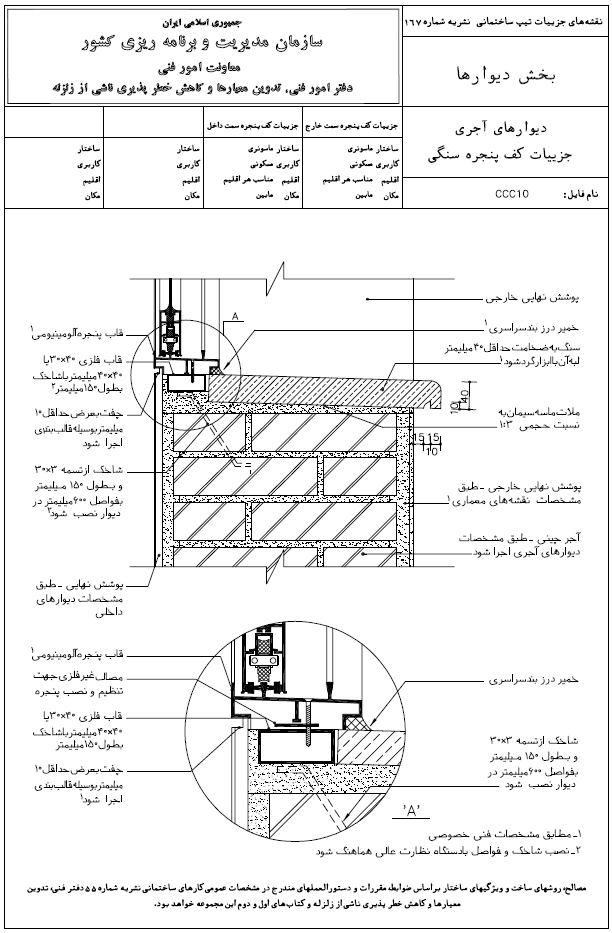

7-1- نقشه های جزئيات كف پنجره ها در ديوارهای آجری

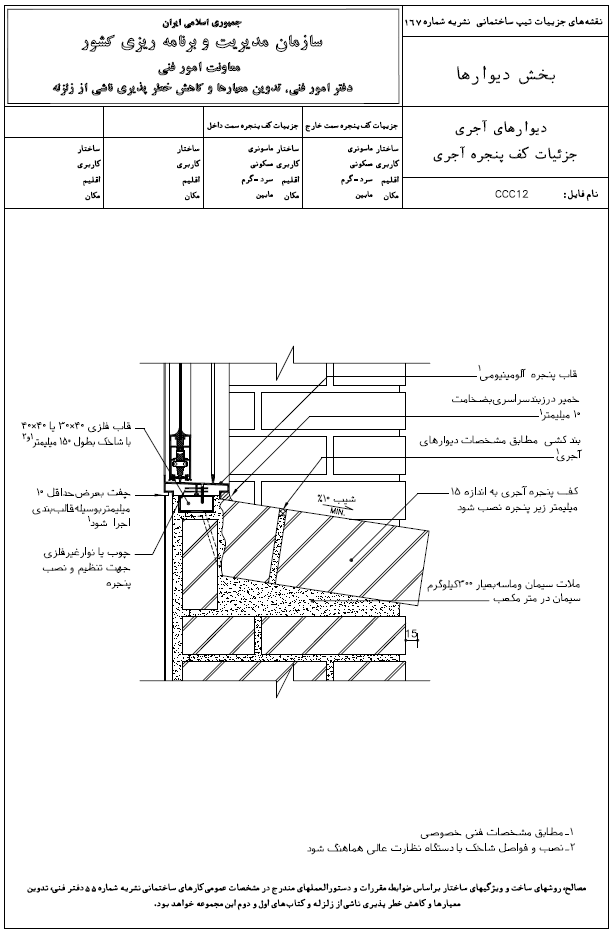

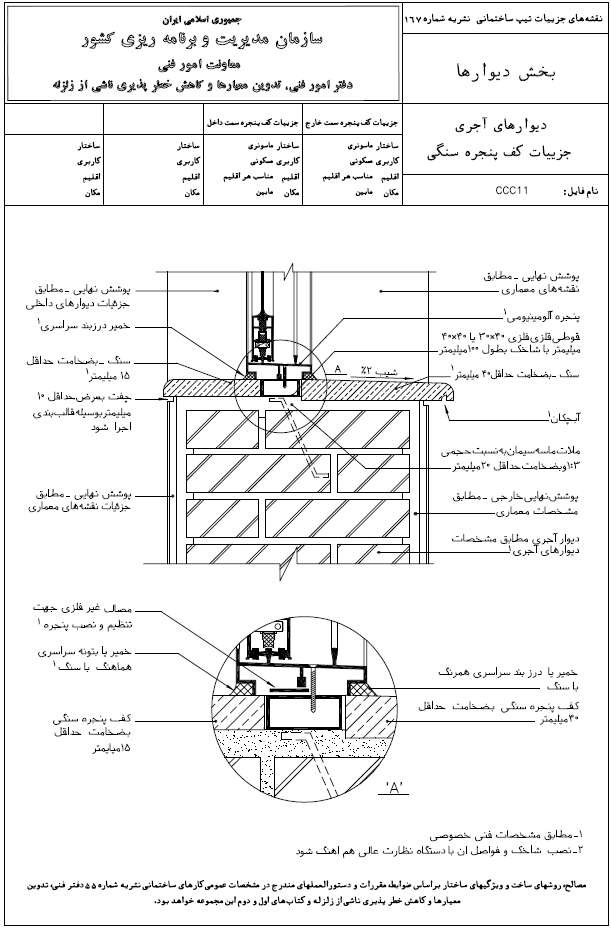

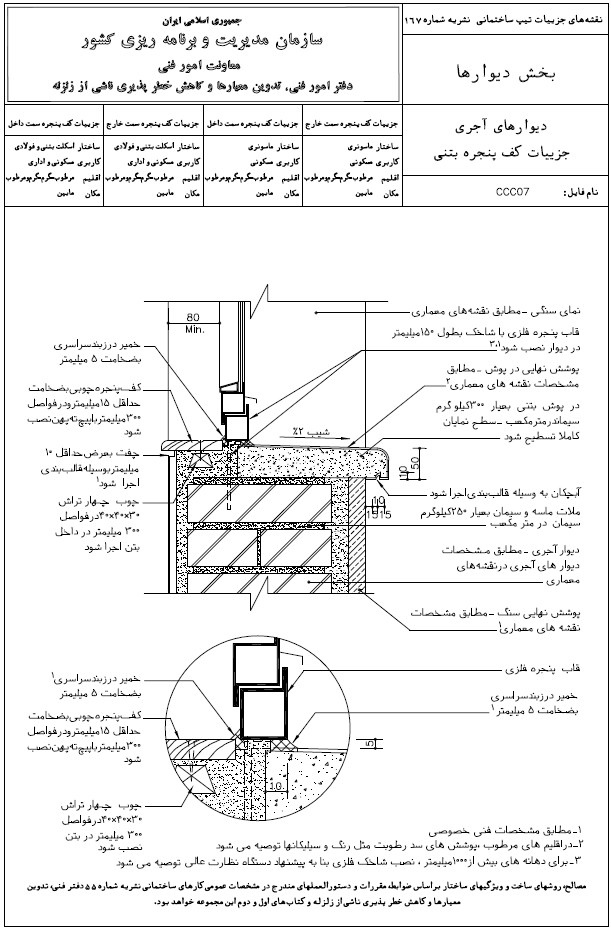

كف پنجره روی ديوارهای با سازه بنايی اغلب دارای عرض زياد است كه استقرار پنجره را در عمق های مختلف از نما، بر حسب شرايط اقليمی امكان پذير می كند. پوشش كف پنجره ها در اين نوع سازه اغلب از مصالحی مانند سنگ، آجر، بتن و ورق گالوانيزه بر حسب شرايط اقليمی و نماي ساختمان انتخاب می شود. كف پنجره های رو به بام يا ايوان توصيه می شود همراه با عايق رطوبتی و يكپارچه با عايق بام اجرا شود.

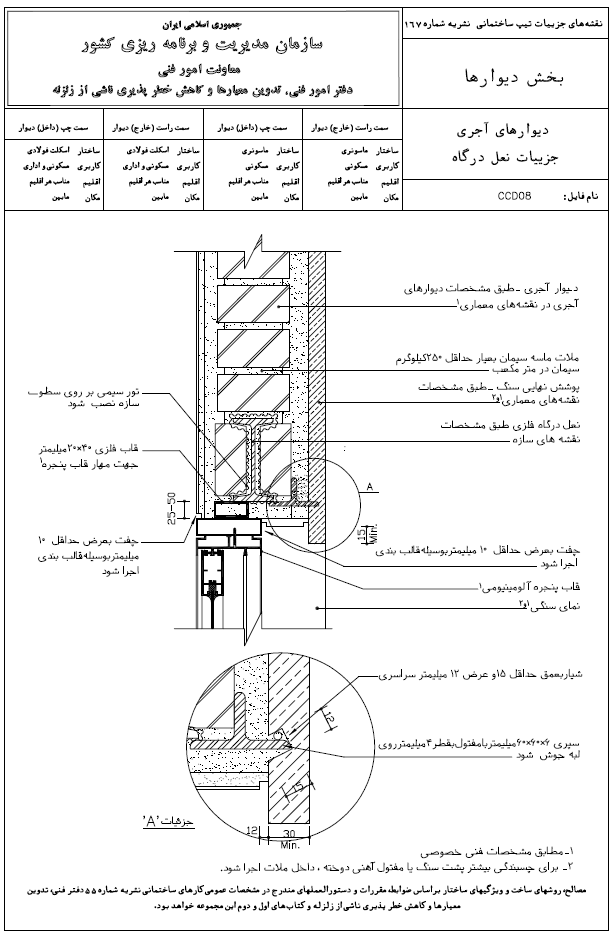

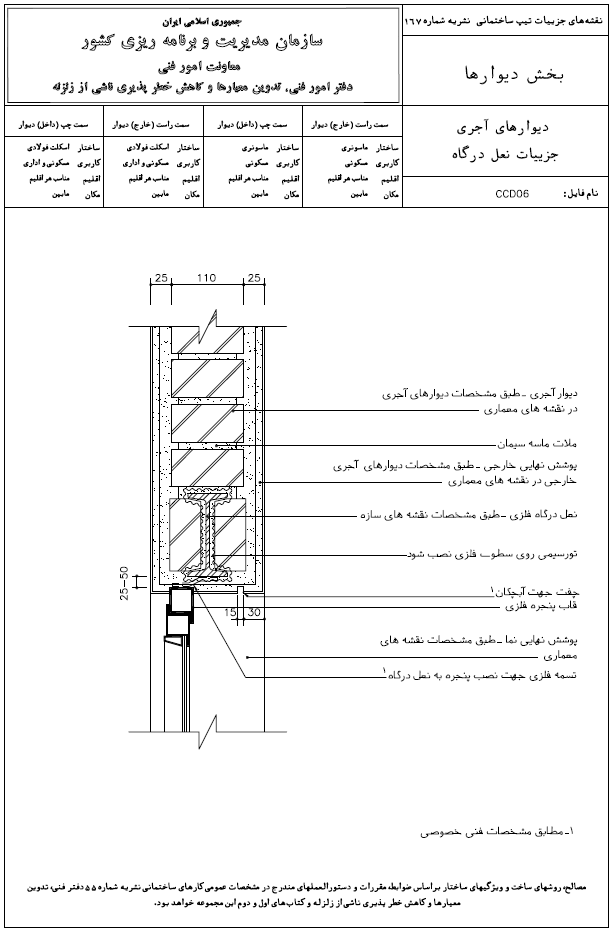

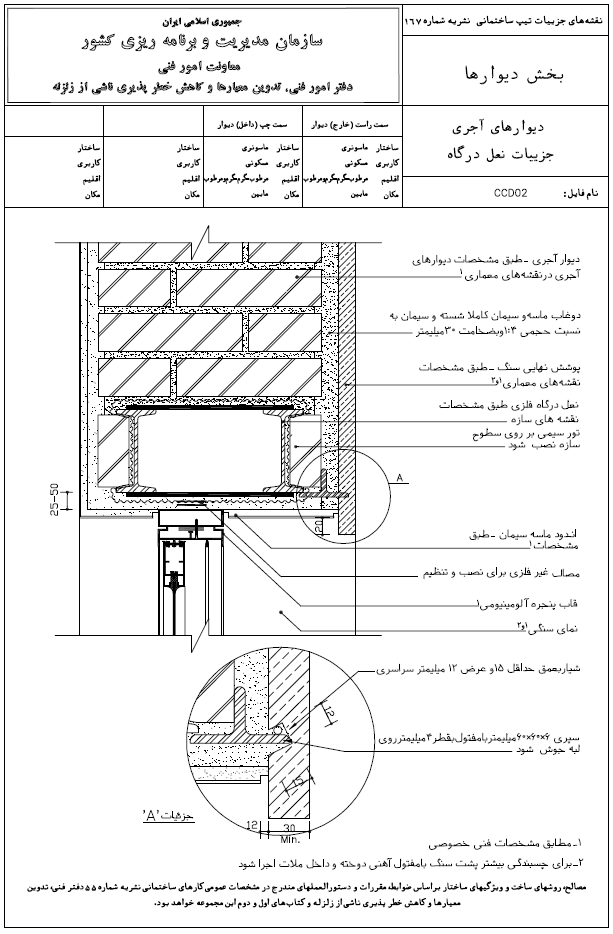

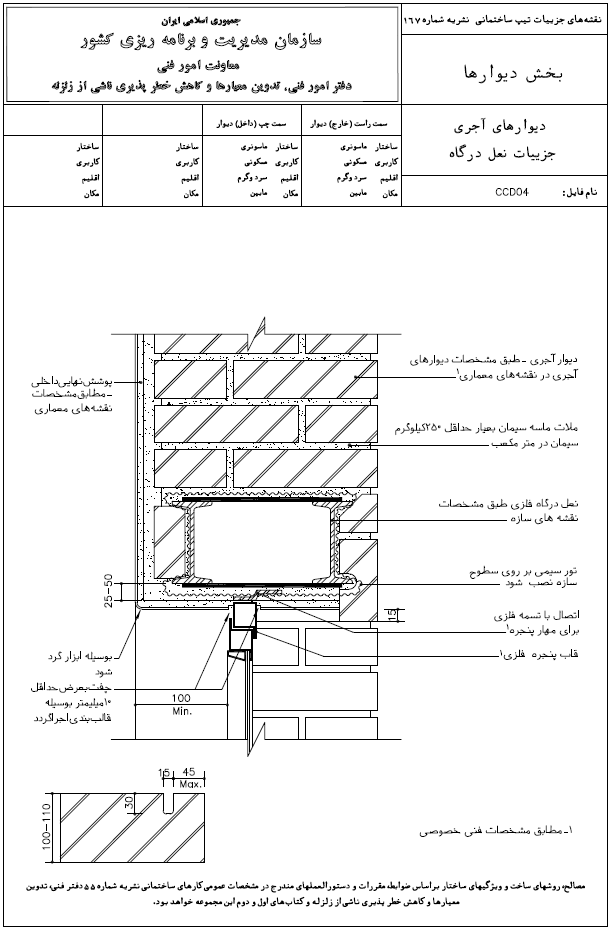

8-1- نقشه های جزئيات نعل درگاه ها در ديوارهای آجری
نعل درگاه ها در اين بخش همه از پروفيل تير آهن در ضخامت های مختلف ديوار و با نماسازی های متفاوت انتخاب شده است. در طراحی جزئيات نعل درگاه باز شوهای پنجره، توجه ويژه به دفع آب روی نما كه به سمت پنجره جريان دارد، شده است. در بالای پنجره (فصل مشترک ديوار با باز شوی پنجره) كه نماسازی خاتمه پيدا می كند، سعی شده است با ارائه جزئيات ويژه و دقيق، نحوه نگهداری پوسته به گونه ای مناسب و مقاوم ارائه شود.

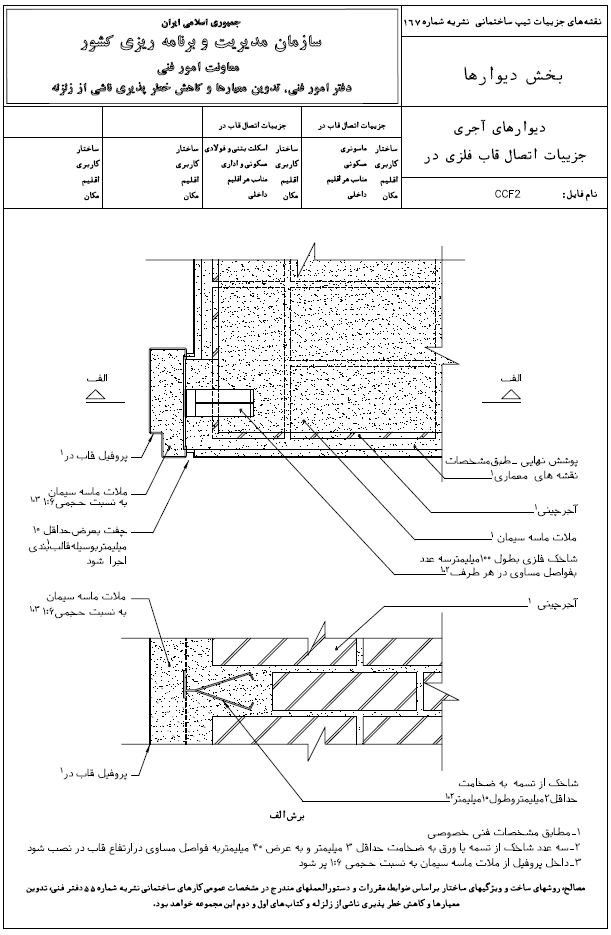

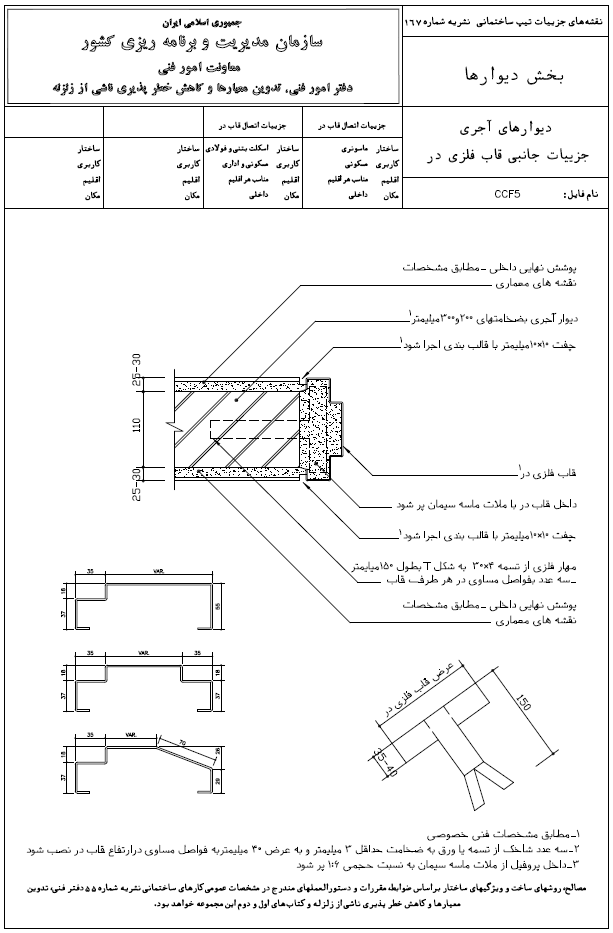

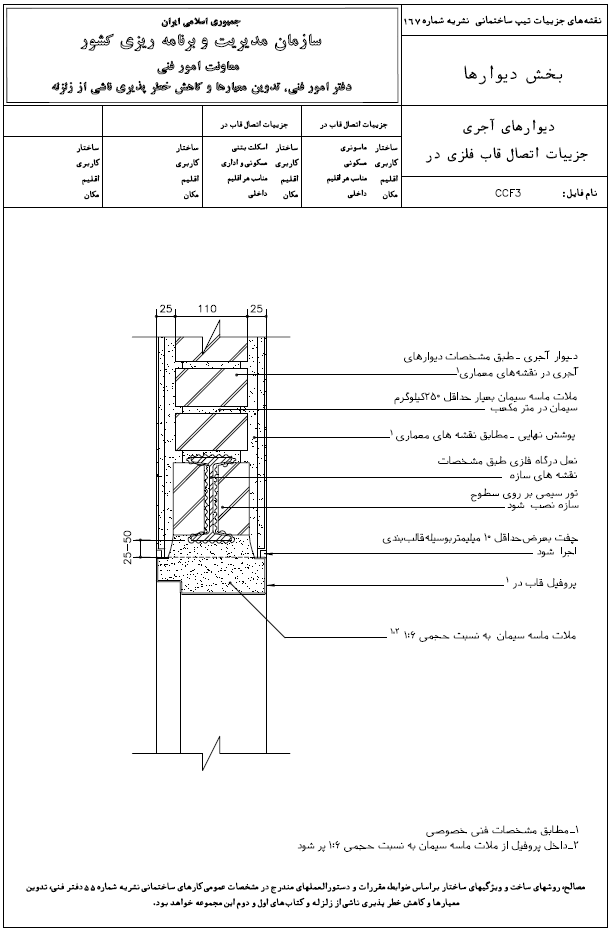

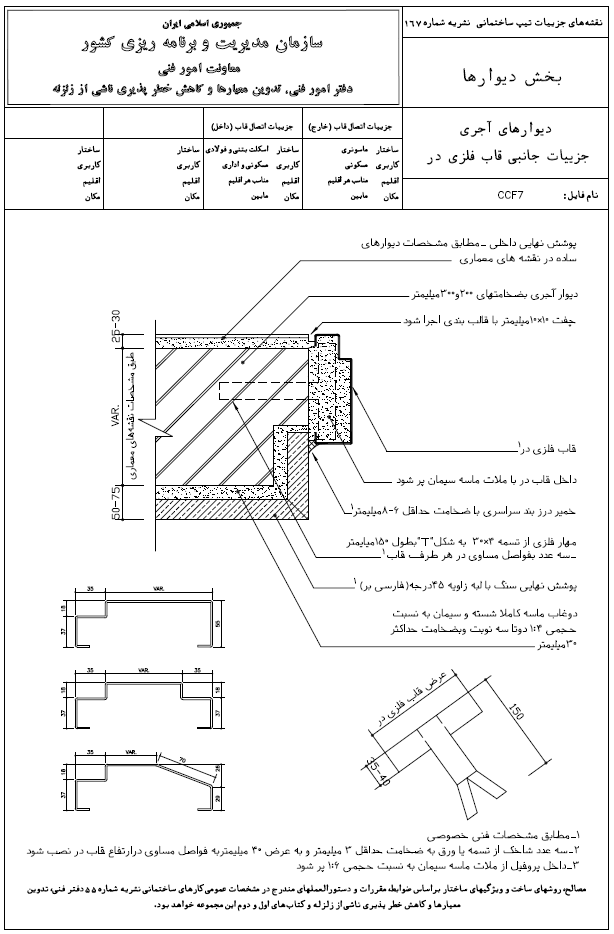

9-1- نقشه های جزئيات اتصال قاب درها در ديوارهای آجری
در نقشه های اين بخش جزئيات جانبی درها و جزئيات قاب در زير نعل درگاه ارائه شده است. قاب يا چارچوب در از ورق فولادي خم داده شده به شكل های مختلف كه در نقشه ها آمده، انتخاب شده است. در اتصال قاب درها سعی شده است جزئيات نصب به ديوار، جزئيات فصل مشترک ديوار با قاب و نحوه تركيب با نماسازی ديوار مد نظر قرار گيرد. همانگونه كه در نقشه ها نمايش داده شده است، پر كردن داخل قاب در طرفين، بالا و پايين از ملات ها سيمانی قوياً توصيه می شود.

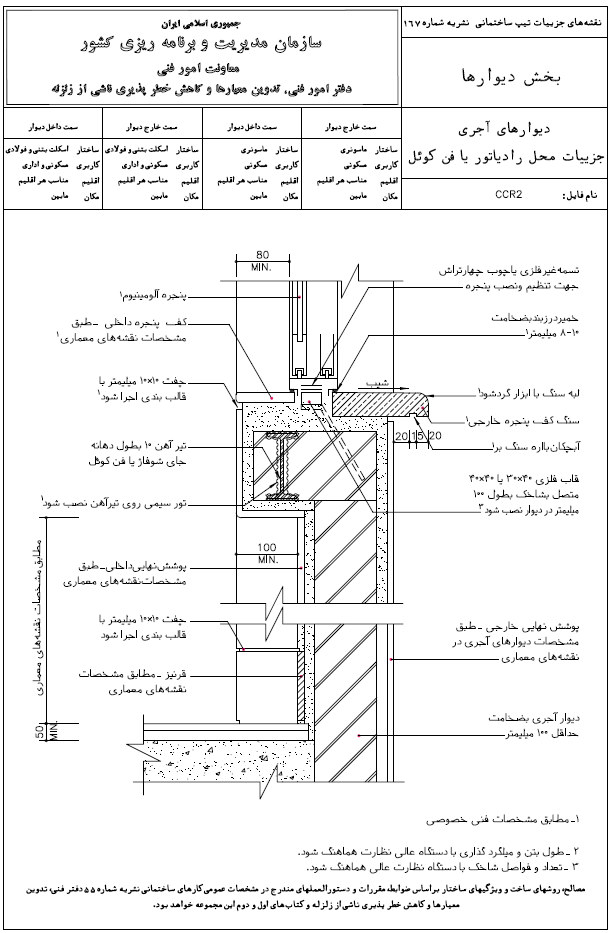

10-1-  نقشه های جزئيات برای نصب تجهيزات مكانيكی

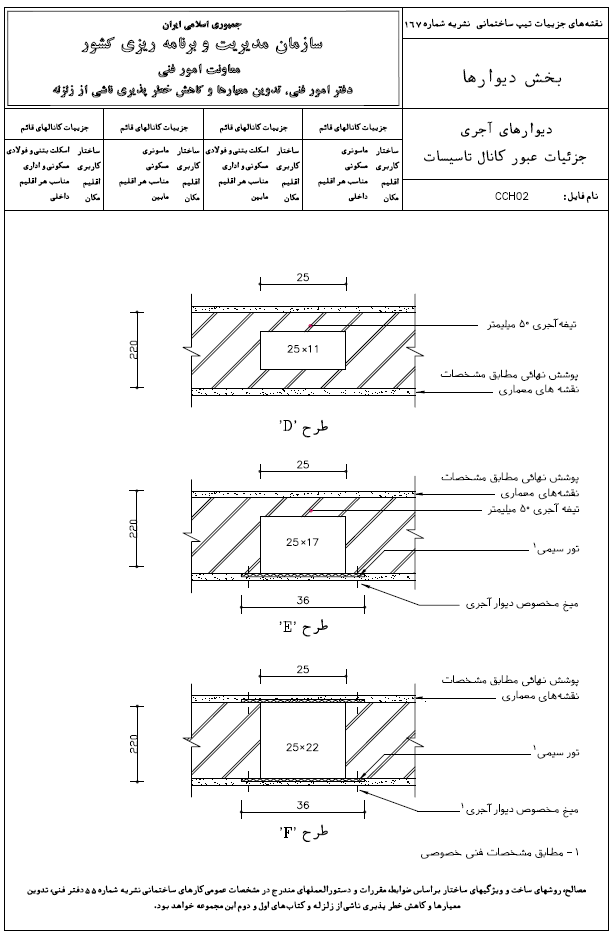

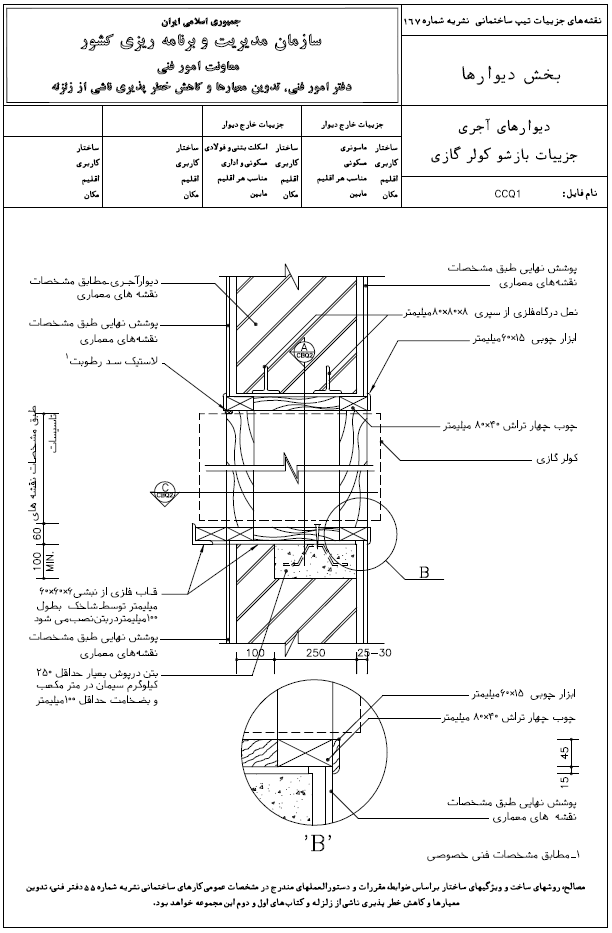

در نقشه جزئيات مربوط به كانال های داخل ديوار برای عبور لوله هاي تأسيساتی يا هواكشی، علاوه بر محدوديت های ابعادی، نحوه نازک كاری روی ديوار به گونه ای كه ترک خوردگی و نا هماهنگی در نما مشاهده نشود، ارائه شده است. نقشه های ديگر به بازشو در ديوارهای آجری برای نصب كولر گازی و محل رادياتور در زير پنجره ها اختصاص داده شده است.
