نقشه های جزئیات تیپ برای ساختمان های مسکونی با سازه بنایی (ماسونری) : نشریه شماره 167 جلد 1 | 3- جزئيات و اتصالات ديوارهای سنگی

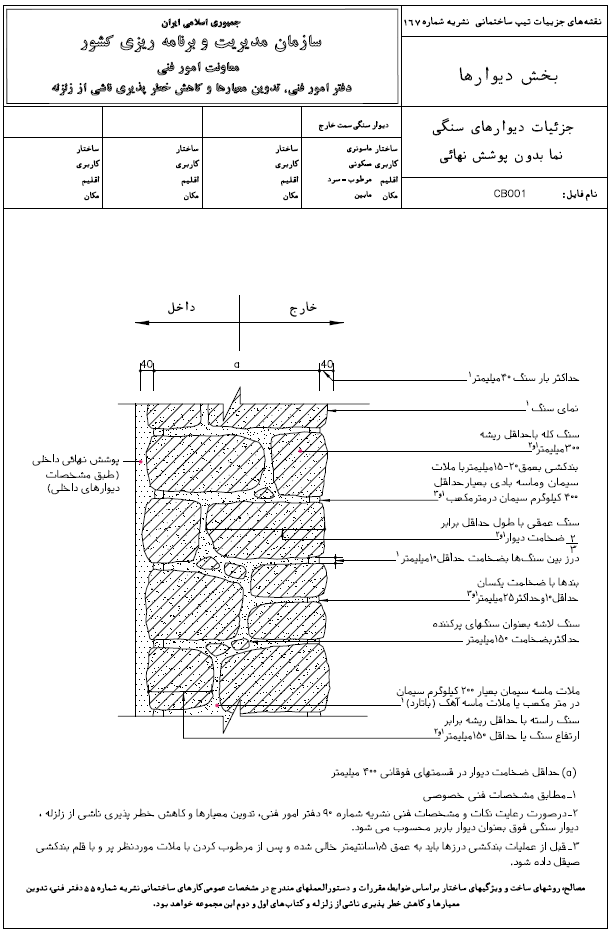

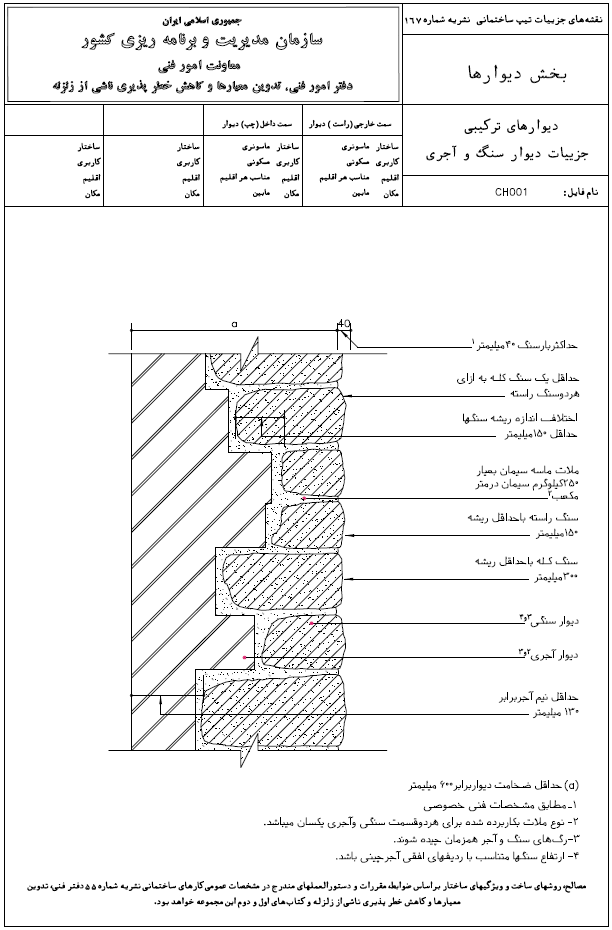

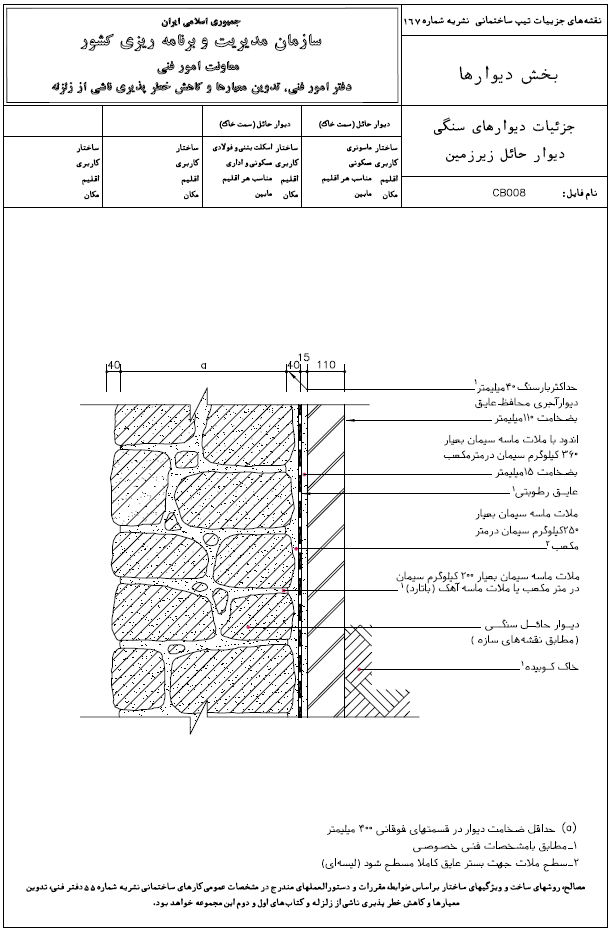

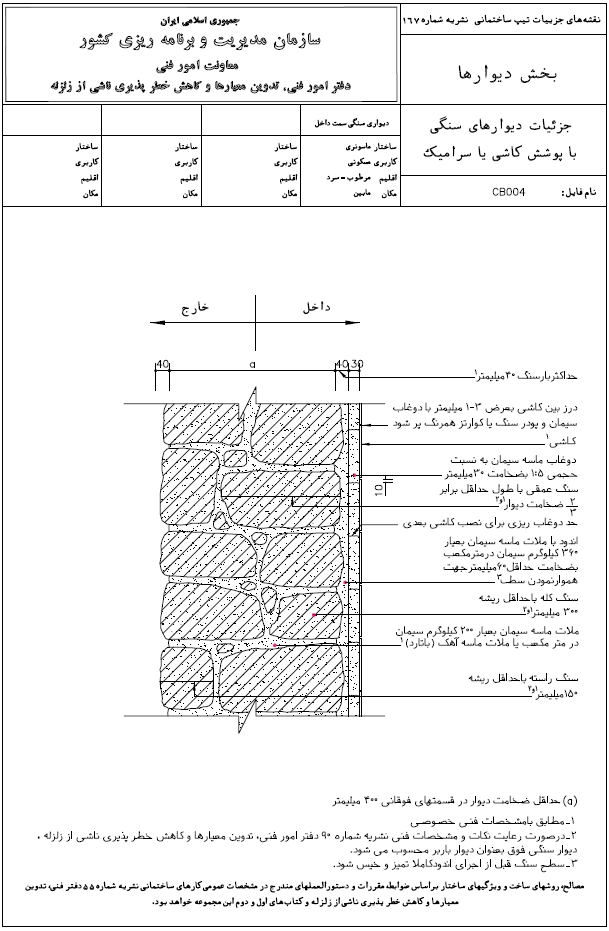

1-3- نقشه های جزئيات از مقاطع قائم ديوارهای سنگی
در اين بخش جزئيات ديوارهای سنگی با روش سنگ چينی ساده و متداول و با سنگ های نيمه قواره و رديف شده، ترسيم و به نقشه آمده است. در اين مجموعه از نمايش روش های مختلف سنگ چينی، نحوه قفل و بست به علت وجود مستندات كافی، صرف نظر شده است. نما سازی، تركيب و عملكرد و ديوارهای سنگی به طور نمونه انتخاب و جزئيات آن ها در نقشه ها ارائه شده است .

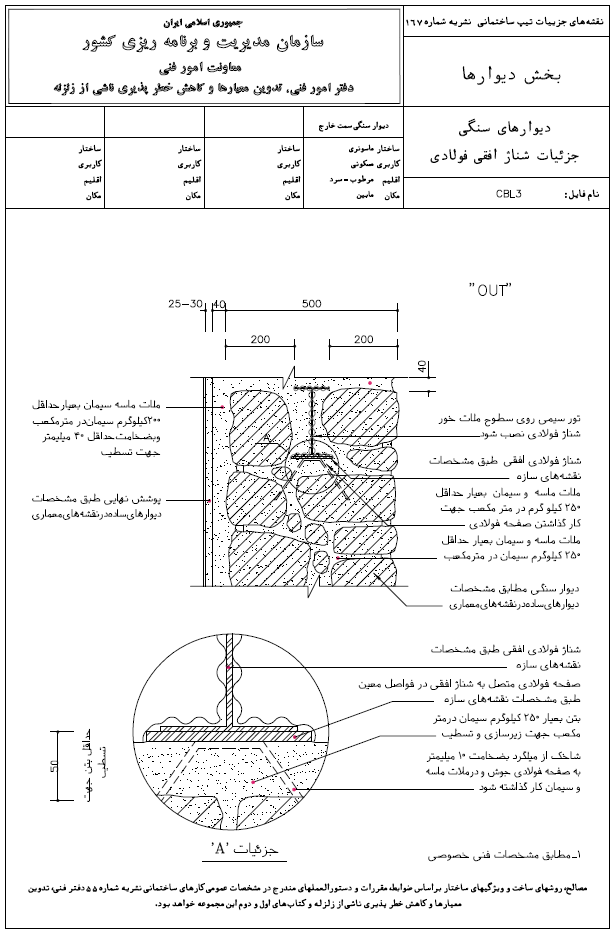

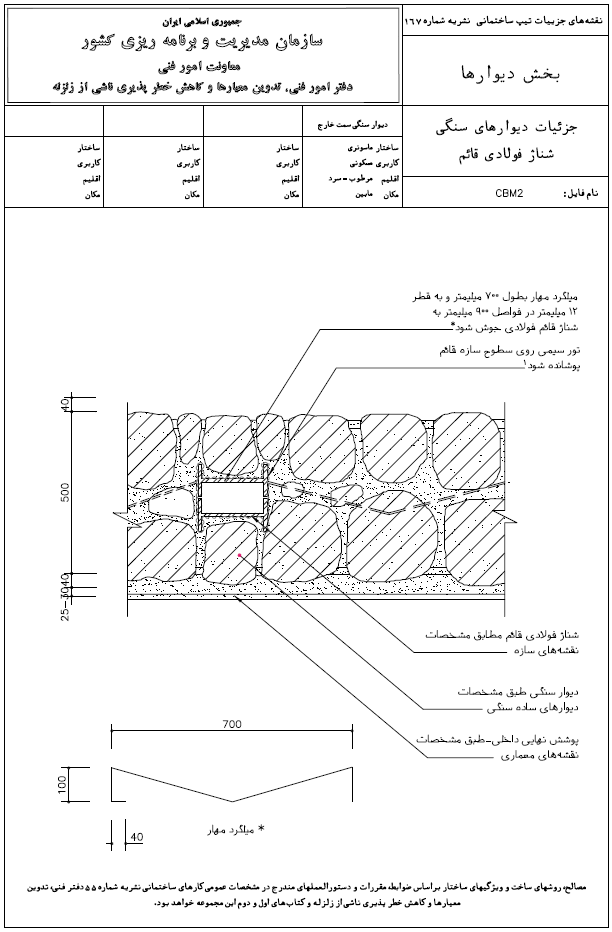

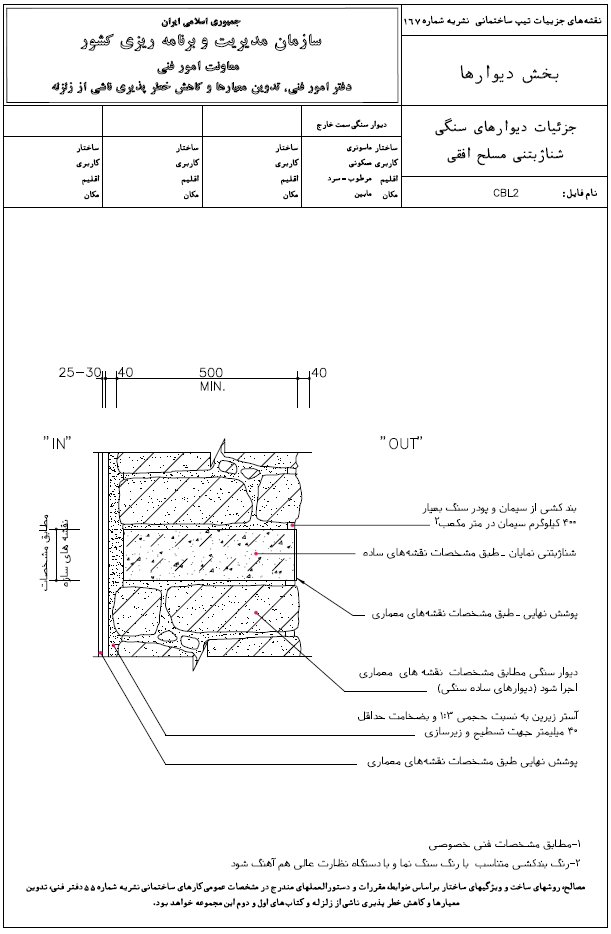

2-3- نقشه های جزئيات كلافبندی ديوارهای سنگی

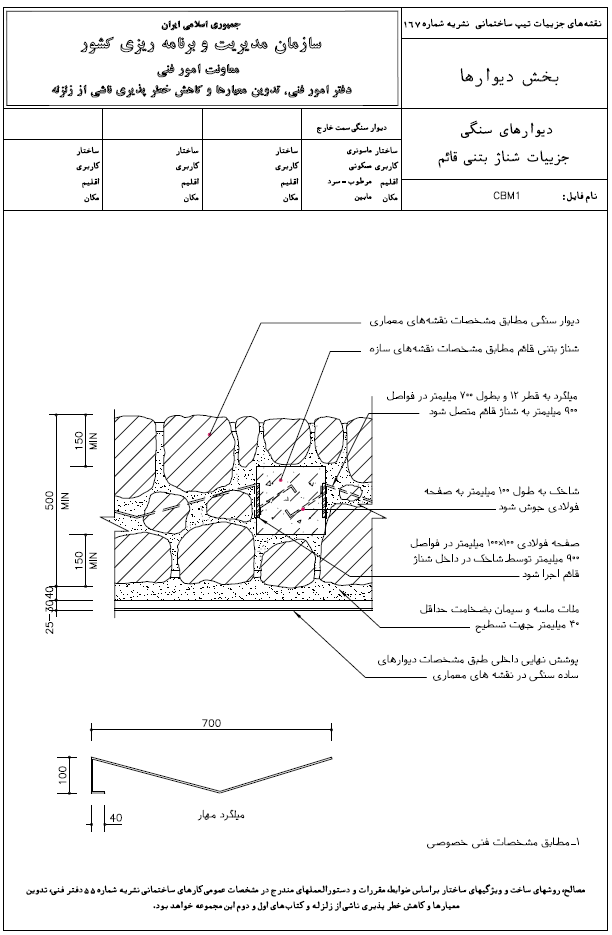

كلافبندی ديوارهای سنگی اقدامی است ضروری كه از بتن مسلح يا پروفيل آهن استفاده مي شود. در اين بخش نقشه های جزئيات كلافبندی افقی از پروفيل آهن و نحوه اتصال آن به ديوار همچنين نقشه جزئيات شناژ افقي از بتن مسلح ارائه شده است. نقشه های جزئيات كلافبندی قائم از پروفيل آهن و بتن مسلح نيز همراه با نحوه اتصال به ديوار در اين مجموعه گنجانده شده است.

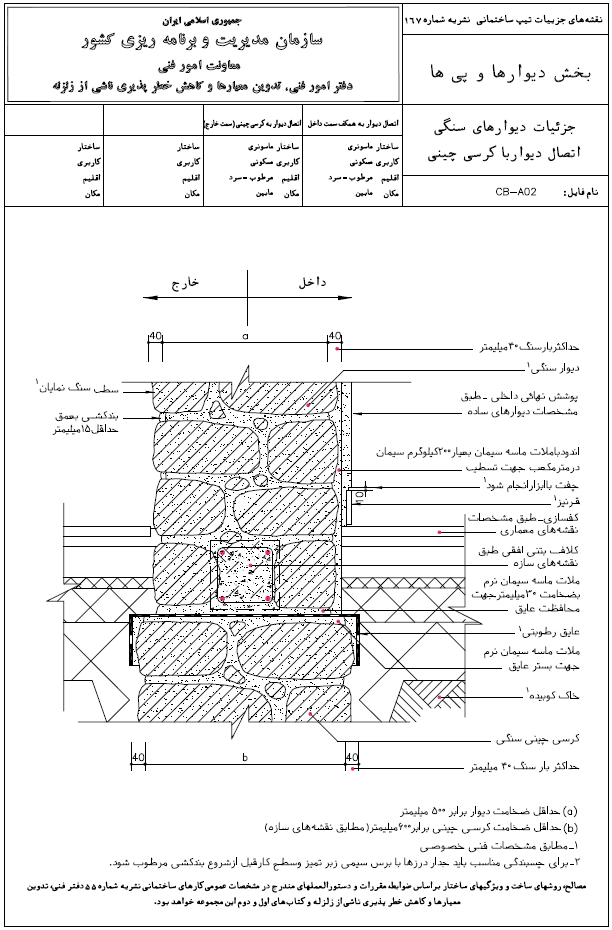

3-3- نقشه های جزئيات اتصال ديوارسنگی به كرسی چينی و كف

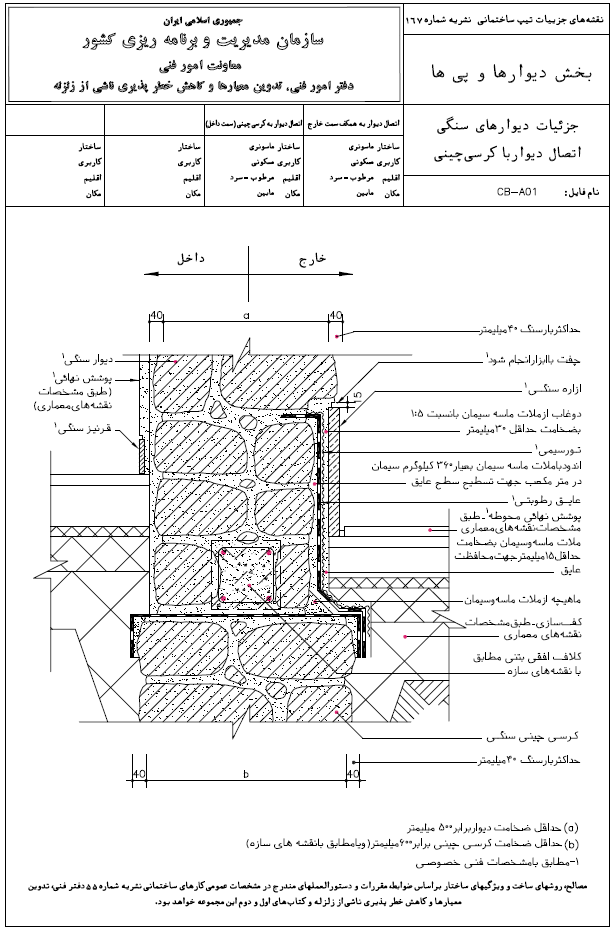

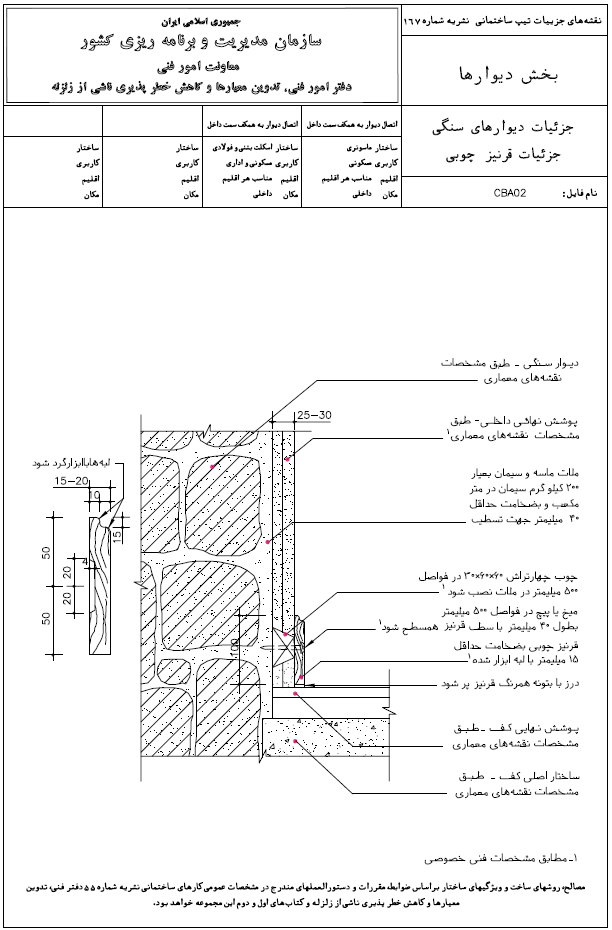

اتصال ديوار به كرسی چينی و كف به ويژه در ديوارهای ما بين از حساسيت زيادی بر خوردار است. اختلاف سطح ها، نحوه عايق كاری، حفاظت پای ديوار با سنگ ازاره ، از عوامل تعيين كننده اين جزئيات است. اتصال ديوار سنگی با كف در فضاهای داخلي با توجه به نازک كاری و نوع قرنيز جزئيات متنوعی دارد كه بطور نمونه قرنيز چوبی از بين آنها انتخاب و ارائه می شود.

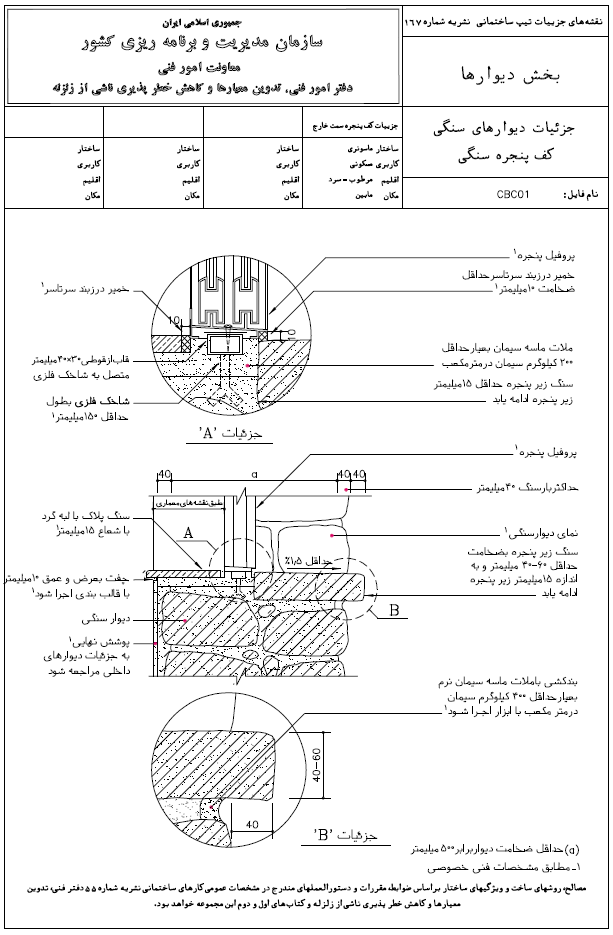

4-3- نقشه های جزئيات كف پنجره در ديوارهای سنگی

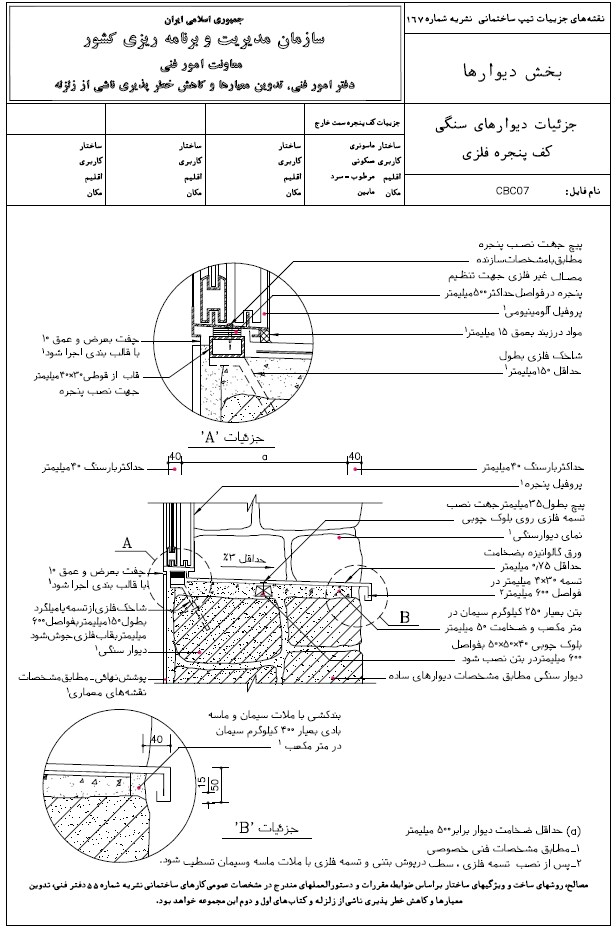

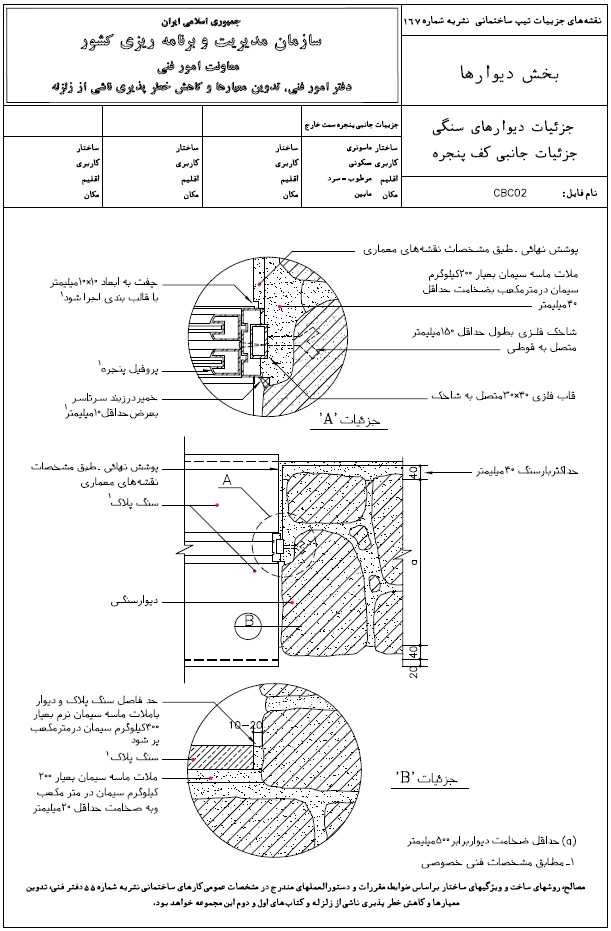

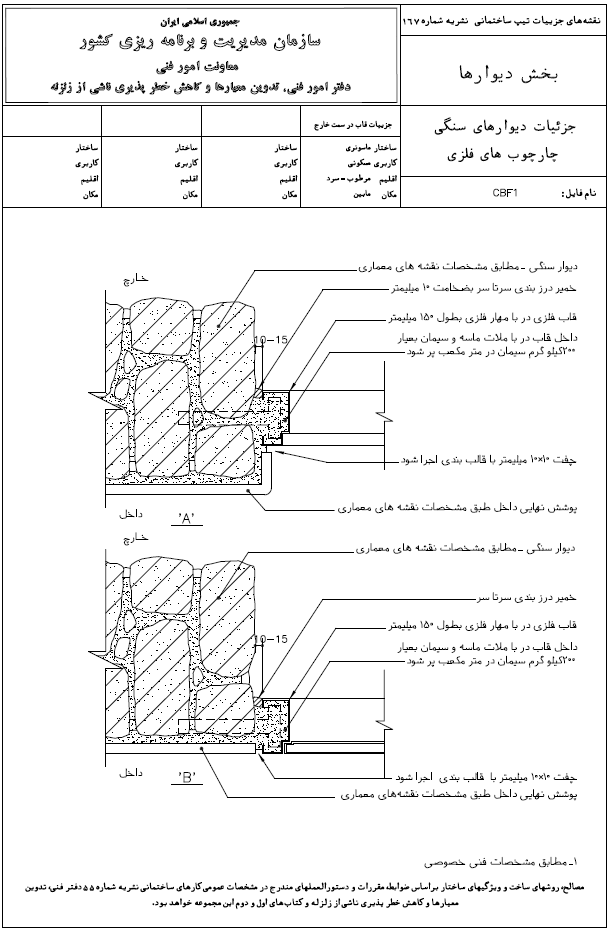

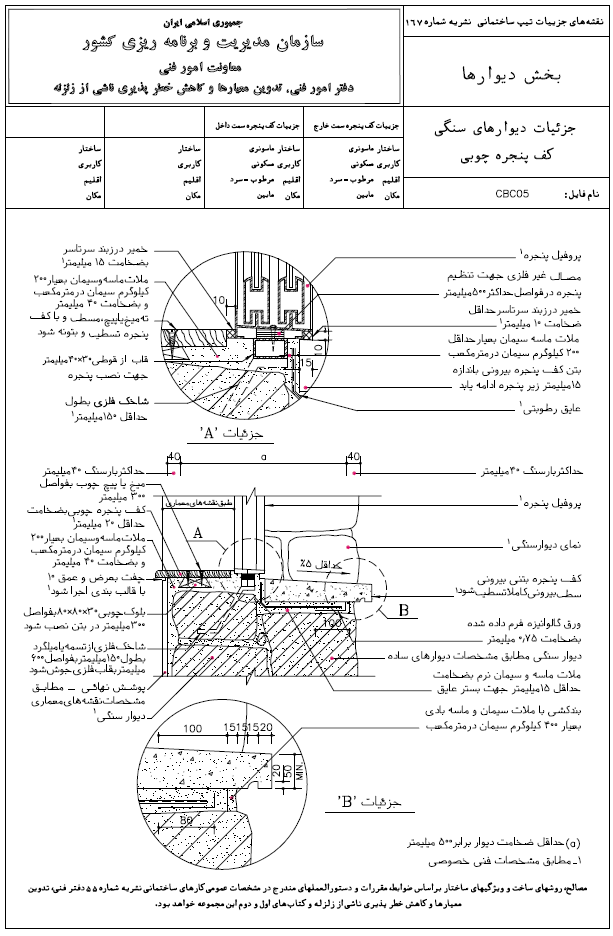

كف پنجره روی ديوارهای سنگی دارای عرض زياد است كه استقرار پنجره را در عمق های مختلف از نمای خارجی بر حسب شرايط اقليمی امكان پذير می كند. پوشش كف پنجره ها در اين نوع ديوار اغلب از مصالحی مانند سنگ، بتن و ورق گالوانيزه بر حسب شرايط اقليمی و نماي ساختمان انتخاب می شود. در ديوارهای سنگی توصيه می شود، ابتدا چارچوبی از پروفيل قوطی مطابق نقشه داخل بازشوی ديوار كار گذاشته شود و پس از پايان عمليات سفت كاری پنجره داخل آن نصب شود.

5-3- نقشه های جزئيات نعل درگاه ها و نصب درها در ديوارهای سنگی

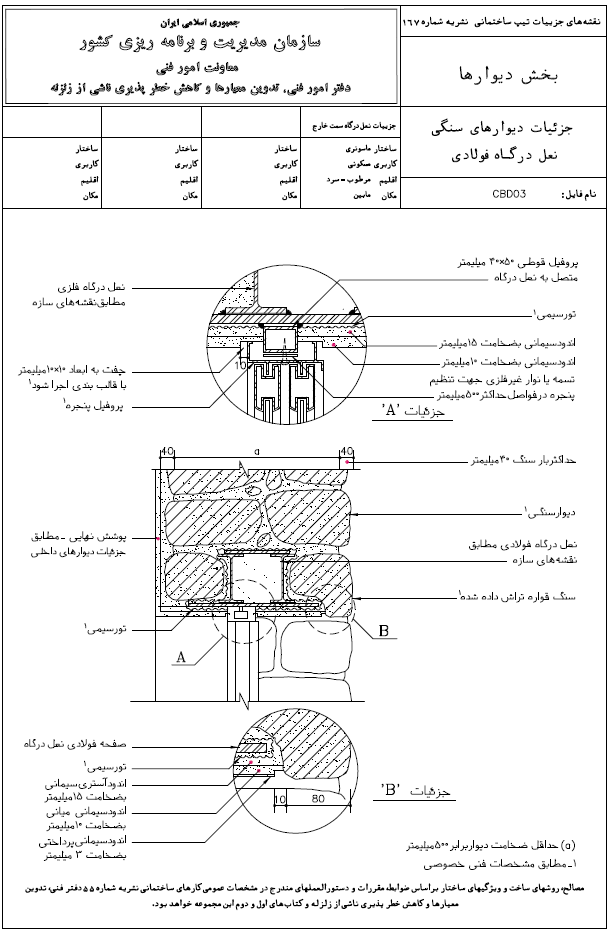

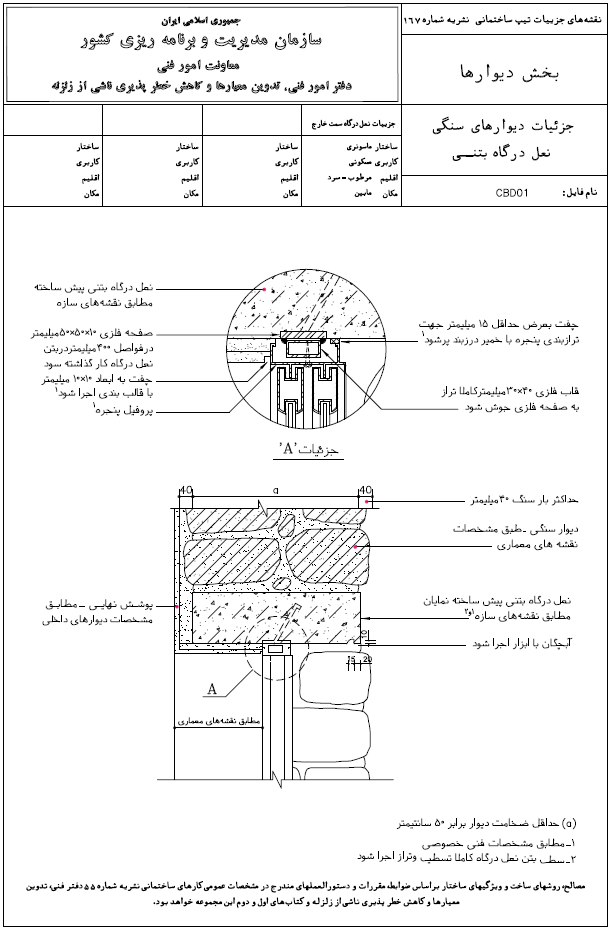

موضوع نقشه های نعل درگاه در اين بخش به پروفيل های فولادی و تير بتن مسلح اختصاص داده شده است. در طراحی جزئيات نعل درگاه باز شوهای پنجره، توجه ويژه به دفع آب روی نما كه به سمت پنجره جريان دارد، شده كه در نقشه ها جزئيات آن نمايش داده شده است.

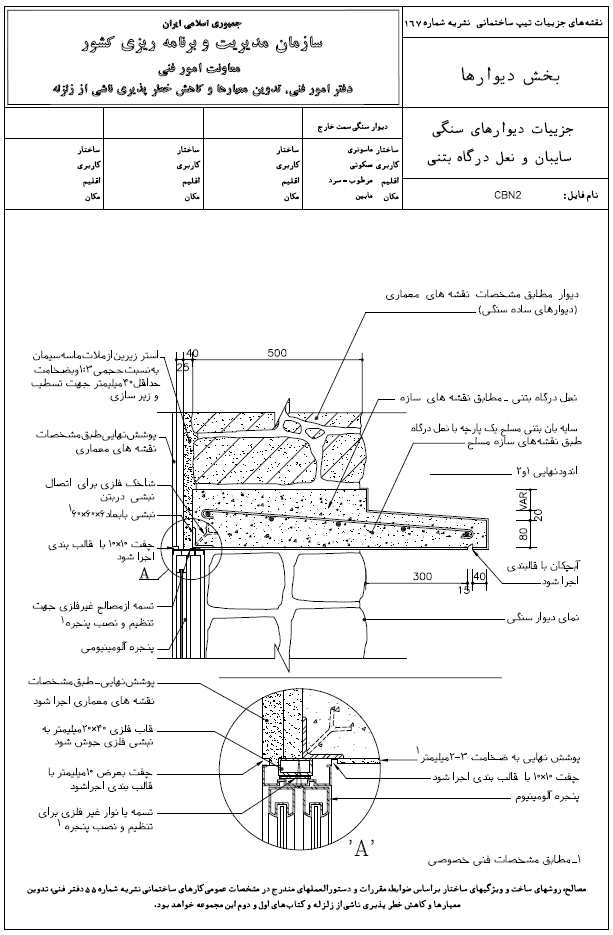

جزئيات بالای پنجره علاوه بر دفع آب، بر حسب شرايط اقليمی و تنوع طراحی با سايبان و بدون سايبان پيش بينی شده كه يكپارچه با تير بتنی نعل درگاه در نقشه نمايش داده شده است.

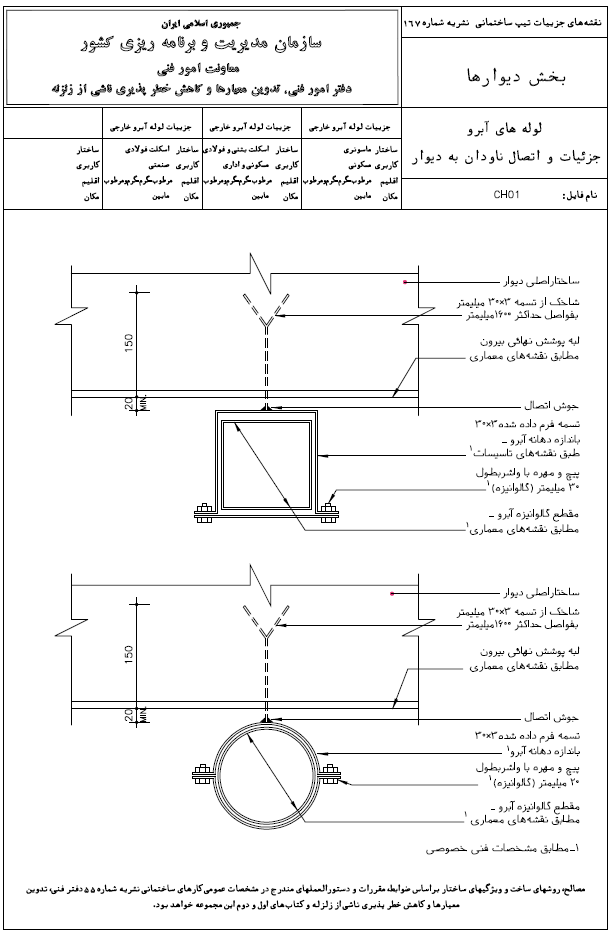

6-3- نقشه های جزئيات برای نصب تجهيزات مكانيكی در ديوارهای سنگی

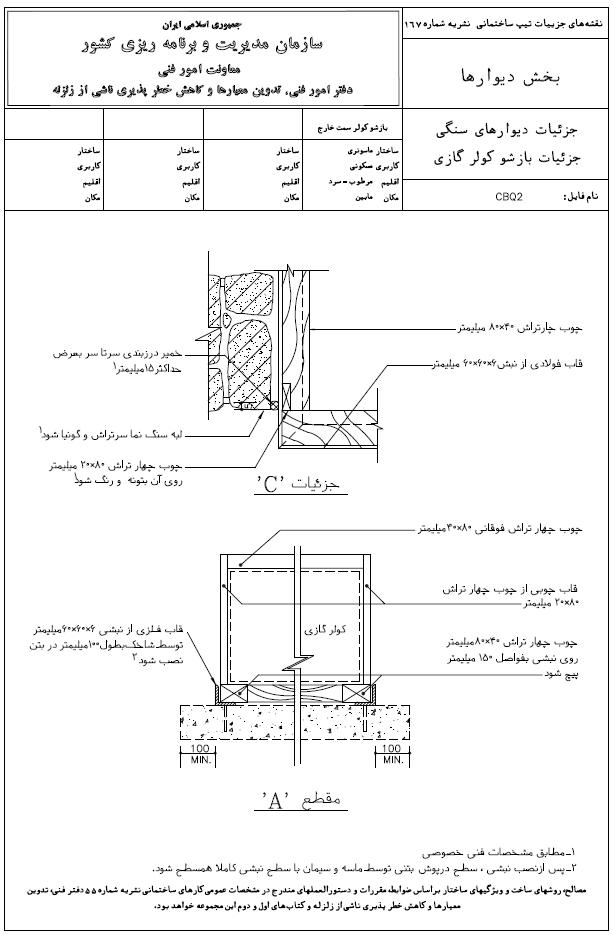

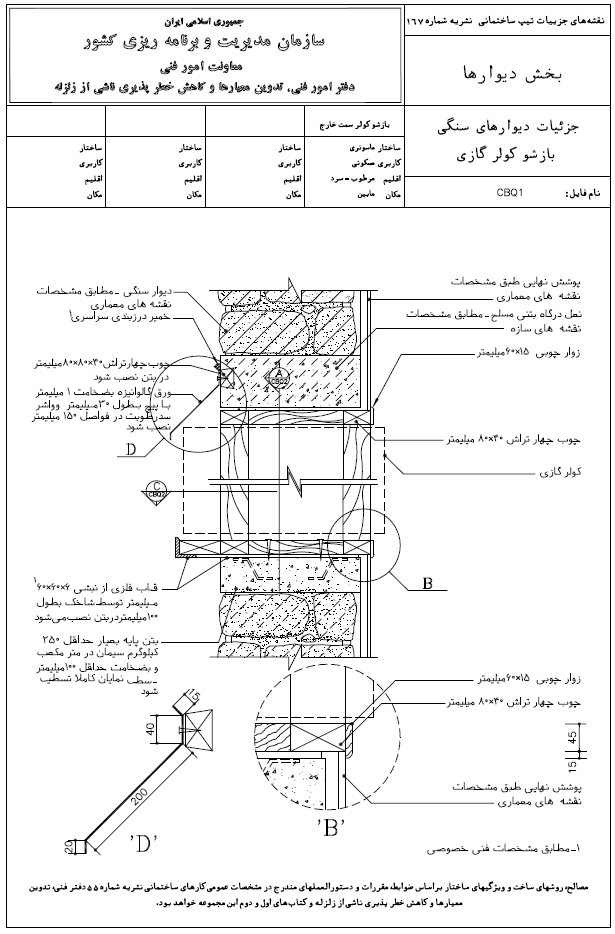

در نقشه های جزئيات مربوط به نصب تجهيزات مكانيكی ، نحوه جاسازی و نصب كولر گازی و همچنين نصب ناودان هاي خارجي روی ديوار نمايش داده شده است. بازشوی كولر گازی در ديوار از نظر هوابندی، آب بندی، ايمنی و استحكام اهميت بسيار دارد. جزئيات ارائه شده اگر چه پرهزينه و پيچيده است، ولی جوابگوی نيازهای فوق می باشد.
