نقشه های جزئیات تیپ برای ساختمان های مسکونی با سازه بنایی (ماسونری) : نشریه شماره 167 جلد 1 | 4- جزئيات و اتصالات ديوارهای دو جداره

1-4- نقشه های جزئيات و اتصالات ساختاری

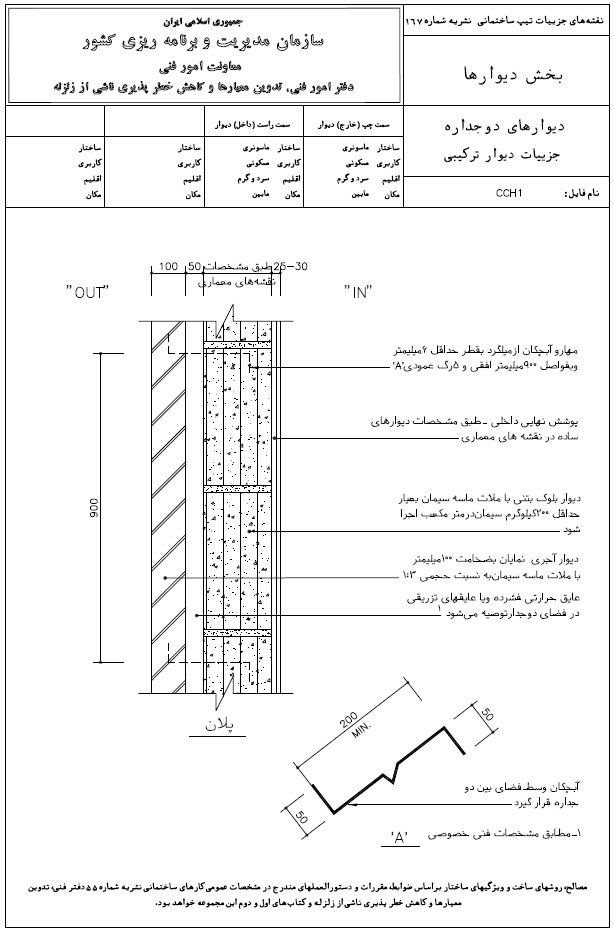

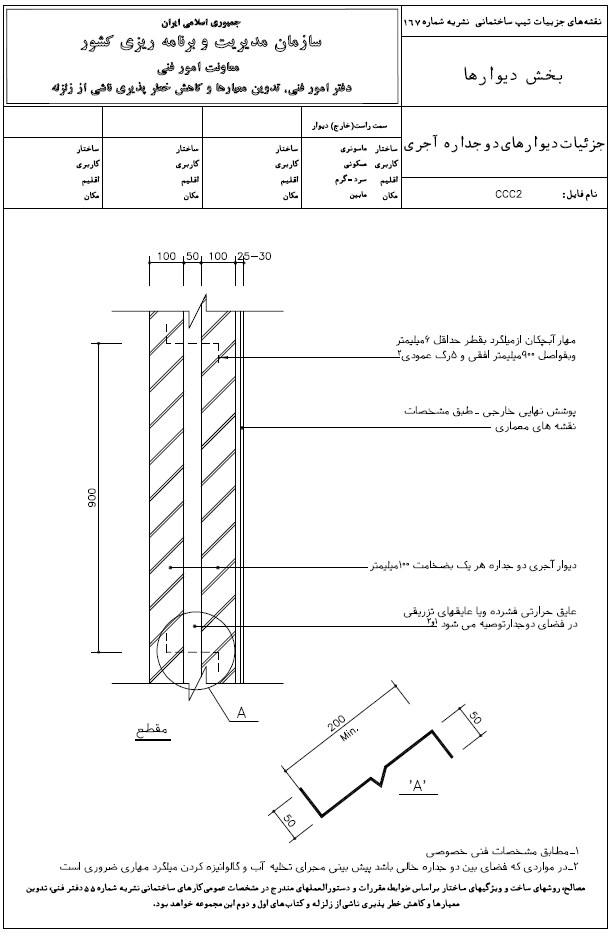

ديوارهای دو جداره، از دو ديوار آجری يا تركيبی از ديوار آجری و بلوک بتنی به ترتيبی كه فضای خالی و پيوسته بين آن ها امكان تهويه و تخليه آب را داشته باشد بسيار مناسب مناطق رطوبی و پر باران است. تزريق يا پر كردن فضای بين دو جدار از مواد عايق حرارتی مانند پلی استارين و مشابه موجب كاهش بيشتر تبادل حرارتی و امواج صوتی، در نتيجه افزايش كيفيت ديوار با حذف جزئيات پر هزينه برای تهويه و تخليه آب می شود.

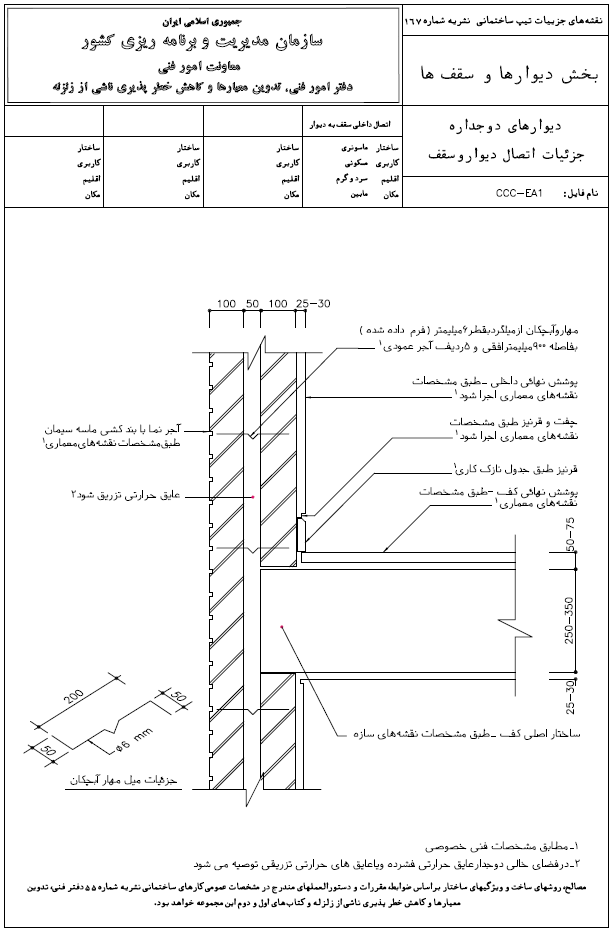

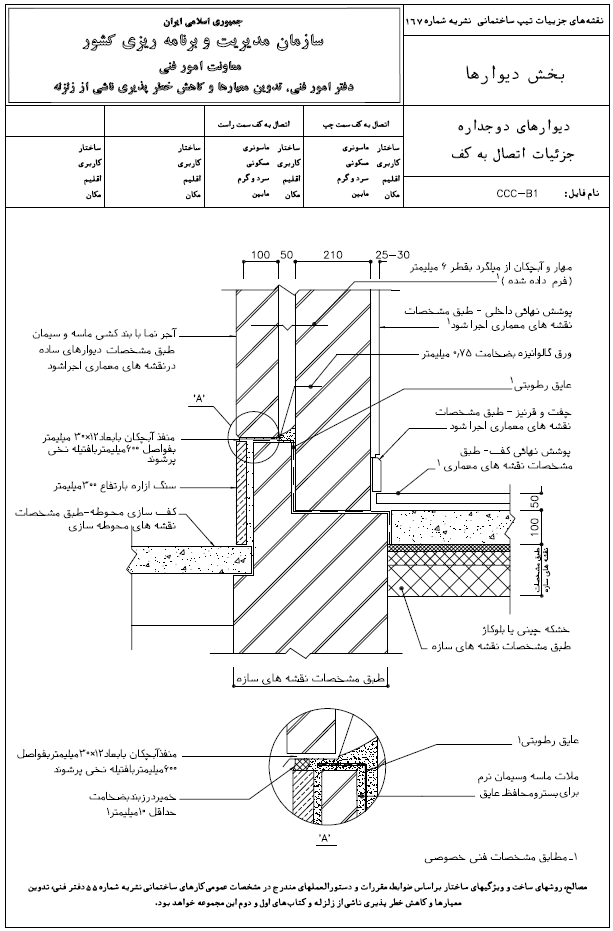

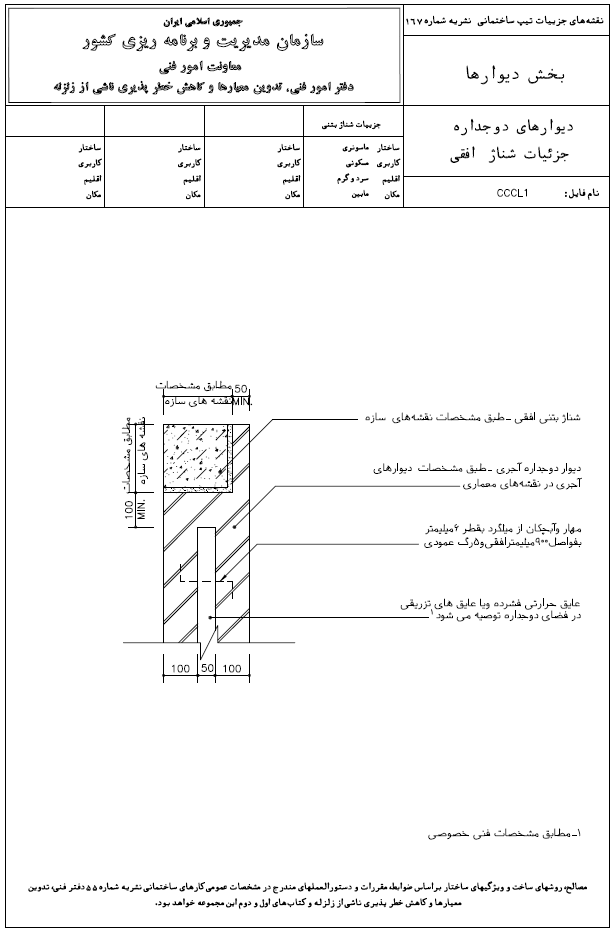

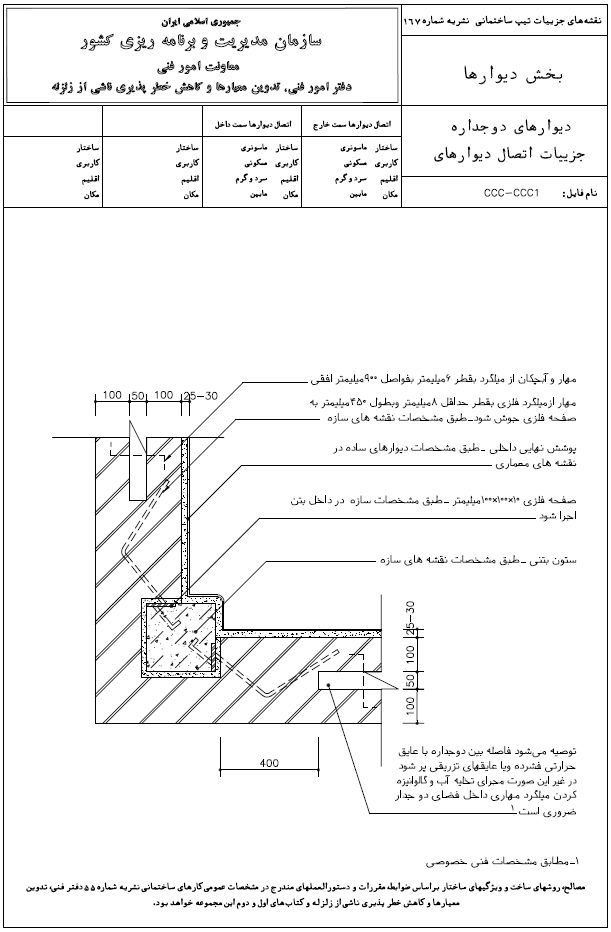

ديوارهای دوجداره مشابه ساير ديوارهای باسازه بنايی بايد با كلافبندی های افقی و قائم استحكام لازم را تأمين كند. اتصال اين نوع ديوارها به شناژ با شاخک های مهاری مطابق شكل انجام مي شود. اتصال سقف به ديوار دو جداره بايد بگونه ای باشد كه فضاي خالی بين دو جدار مسدود نشود و امكان تهويه و تخليه آب فراهم باشد. اتصال ديوار دوجداره با همكف در سمت خارج بايد امكان رفع آب بين دو جدار را با توجه به عايق كاری از بالای سنگ ازاره فراهم نمايد.

2-4- نقشه های جزئيات و اتصالات نازک كاری

باز شوی پنجره در ديوارهای دو جداره بايد به ترتيبی انجام گيرد كه هيچ گونه منفذی از فضای خالی بين دو

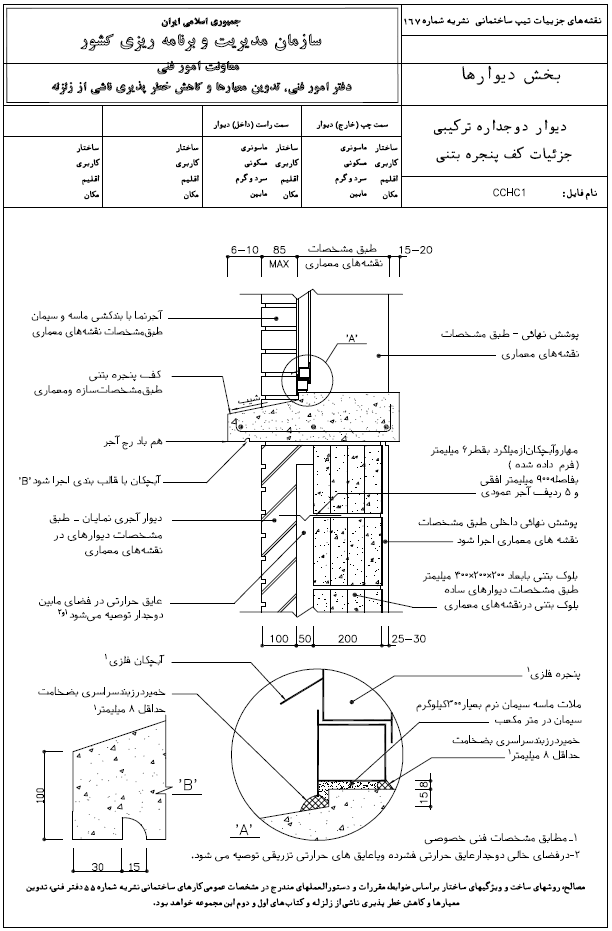

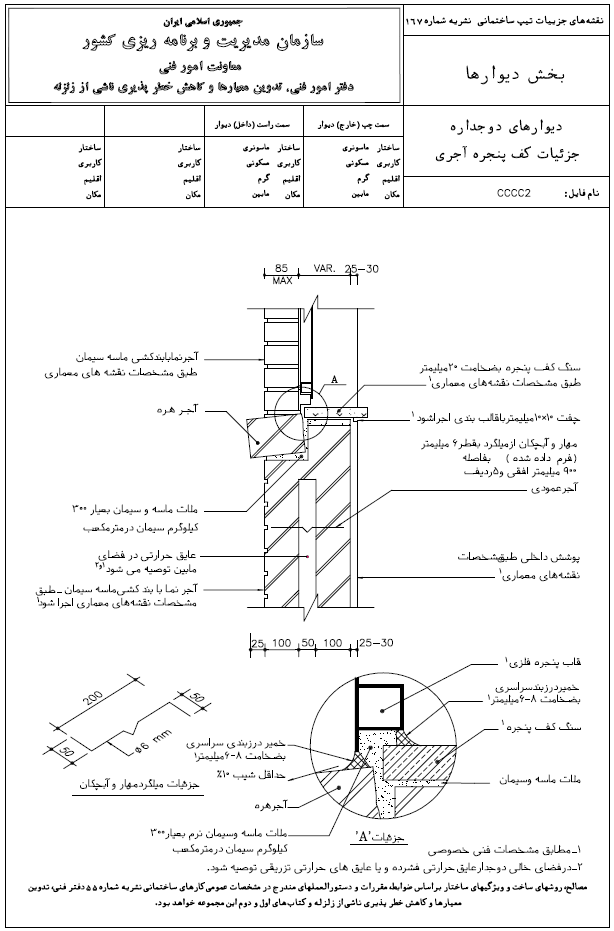

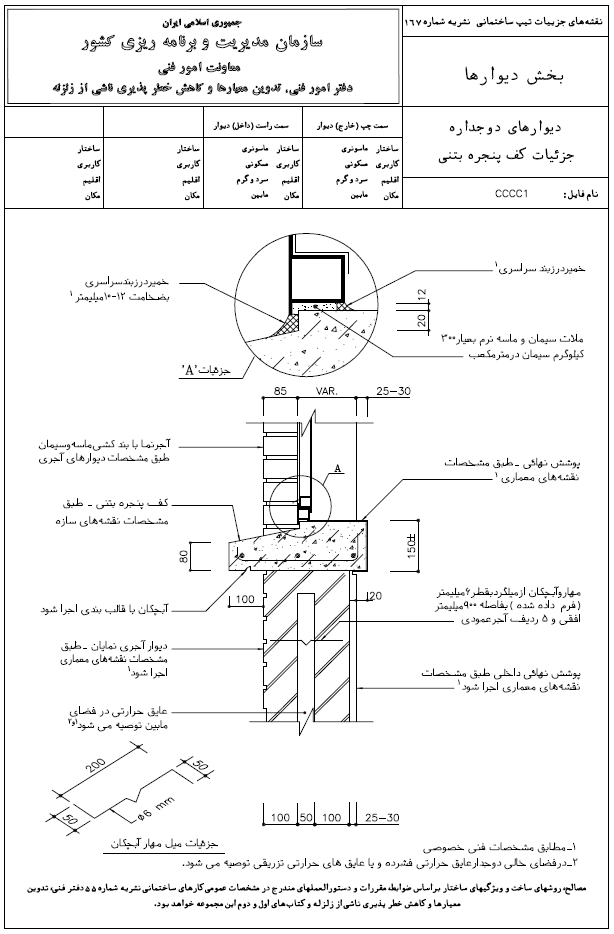

جداره به بازشو نباشد،مضافاً دور تا دور باز شو از نظر استحكام بايد تقويت و يكپارچه و ديوار به صورت «U»   شكل كار كند. در ديوارهای دو جداره ترجيحاً پنجره بايد در وسط باز شو و كف پنجره قرار گيرد. در اين دو نوع ديوارها توصيه می شود، پنجره از كيفيت بسيار بالايي از نظر تبادل حرارت برخوردار باشد و كاملاً مقاوم و مانع نفوذ، آب، رطوبت و صدا باشد. مصالح كف پنجره در نقشه های ارائه شده از بتن مسلح و آجر نما است كه هماهنگی لازم را با اين گونه سازه را دارد.

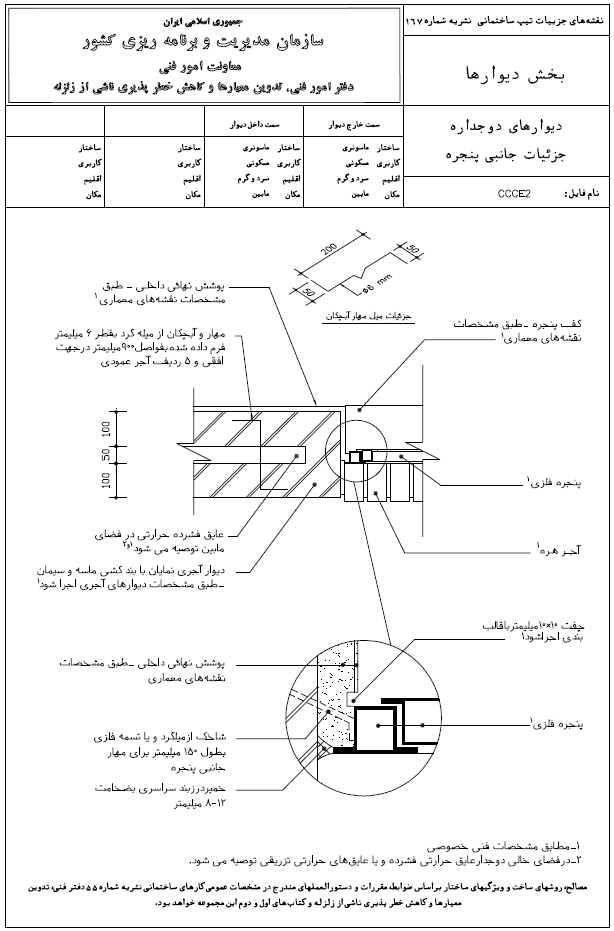

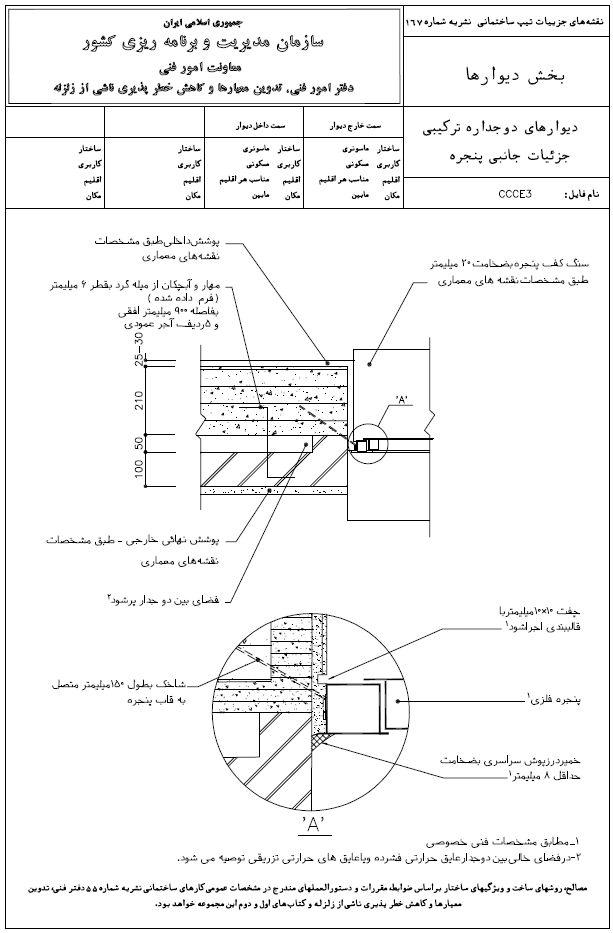

جزئيات جانبی پنجره نيز مشابه جزئيات كف پنجره بايد دارای اتصال مقاوم و كاملاً هوابندی شده، باشد.

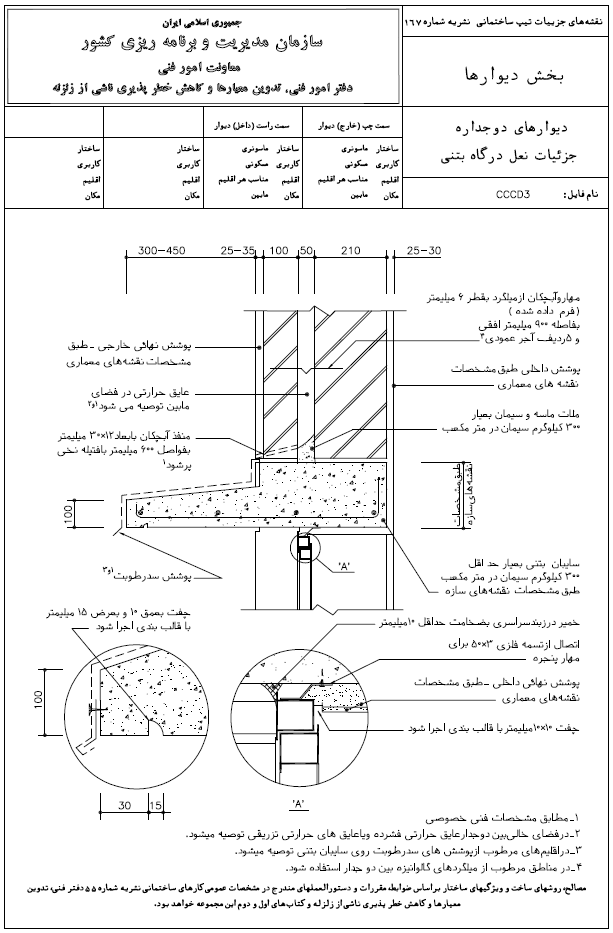

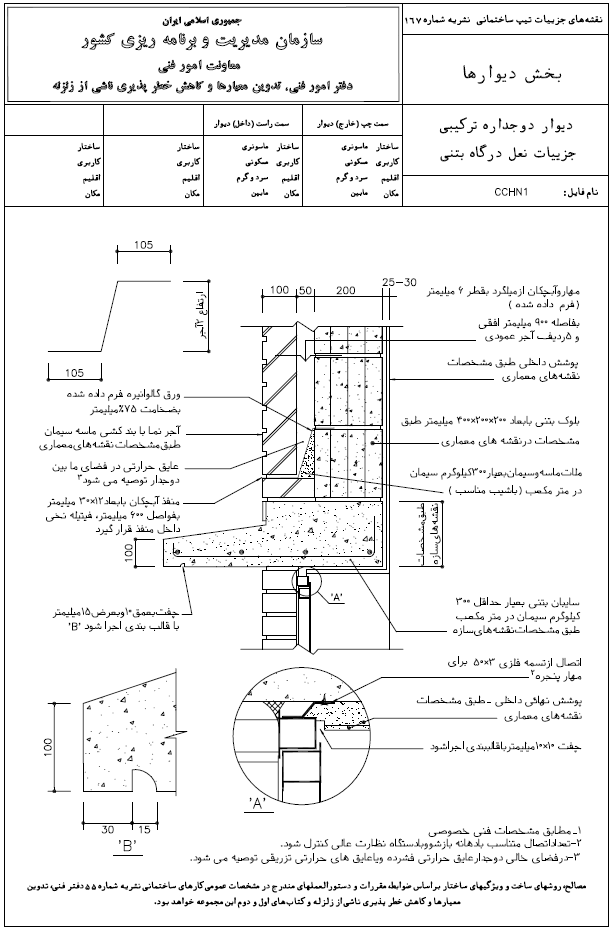

ديوارهای دو جداره آجري يا تركيبی در هر صورت بايد در محل اتصال به پنجره به صورت «L» يا «U» آجر چينی شود تا لايه خالي بين دو جداره كاملاً مسدود و استحكام لازم تامين شود. نعل درگاه پنجره يا درها در ديوار دو جداره، علاوه بر تامين مقاومت و زيبايی نما امكان تخليه اب داخل دو جداره در بالای نعل درگاه

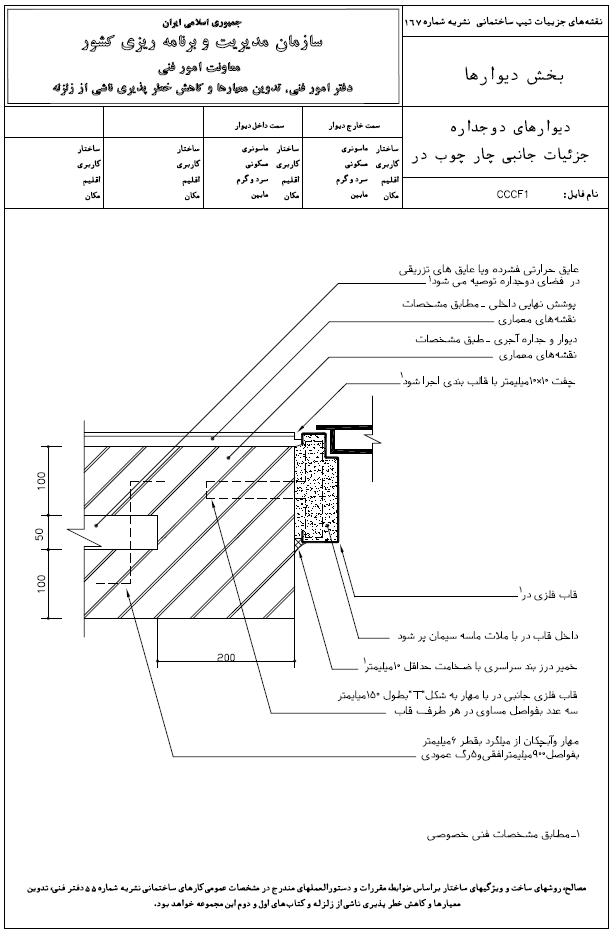

را به ترتيبي كه در نقشه ها نمايش داده شده، داشته باشد. از اين رو در طراحی بايد توجه كامل به اين مسئله شود. اتصال چارچوب درها نيز بايد مشابه پنجره ها انجام شود. برگشت آجر چينی ديوار و يكپارچه شدن حاشيه بازشو و امكان تخليه آب از بالای نعل درگاه فراهم باشد. نقشه های اين بخش شامل:
