نقشه های جزئیات تیپ برای ساختمان های مسکونی با سازه بنایی (ماسونری) : نشریه شماره 167 جلد 1 | 3- نقشه های جزئيات و اتصالات و درزهای انبساط درسقف های شيبدار تيرچه و بلوک

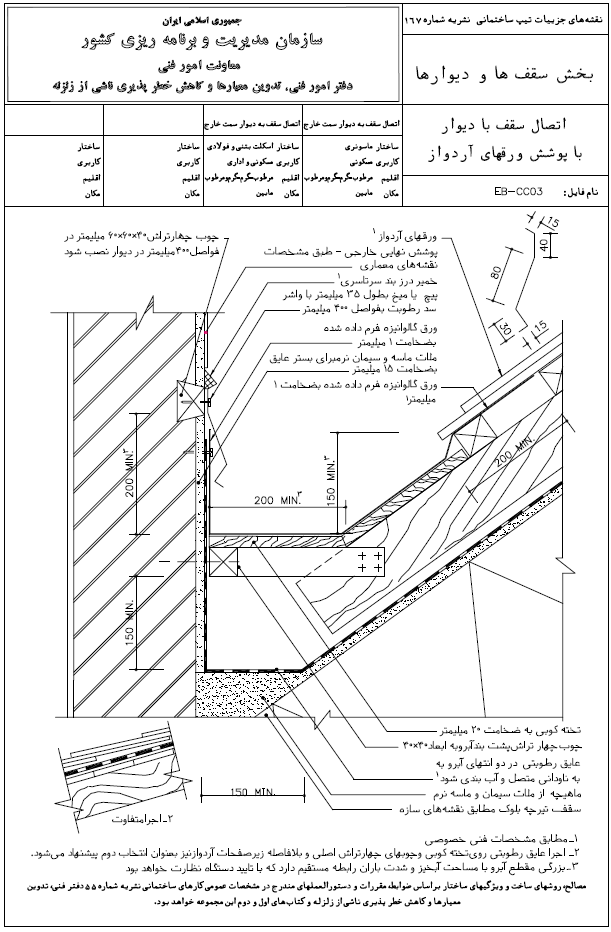

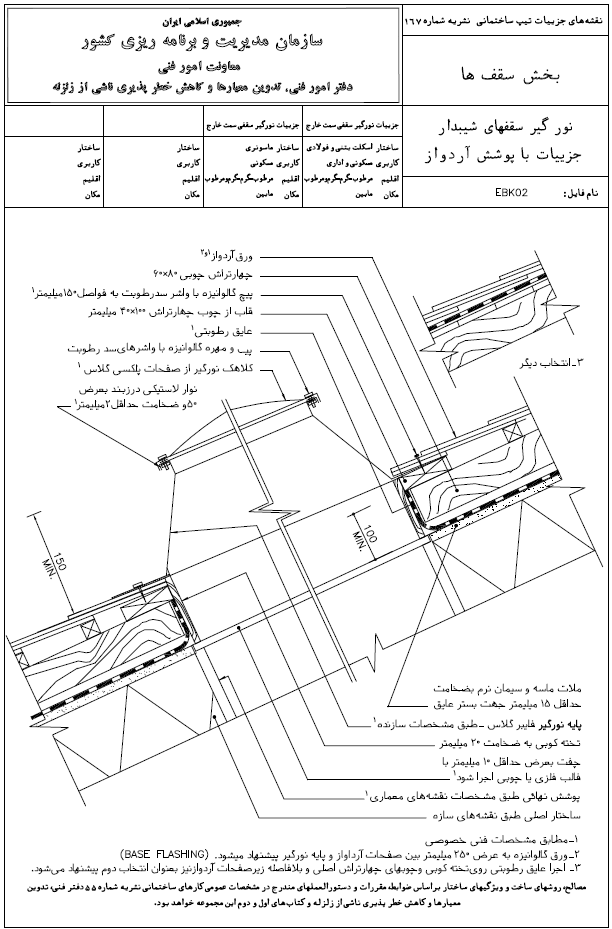

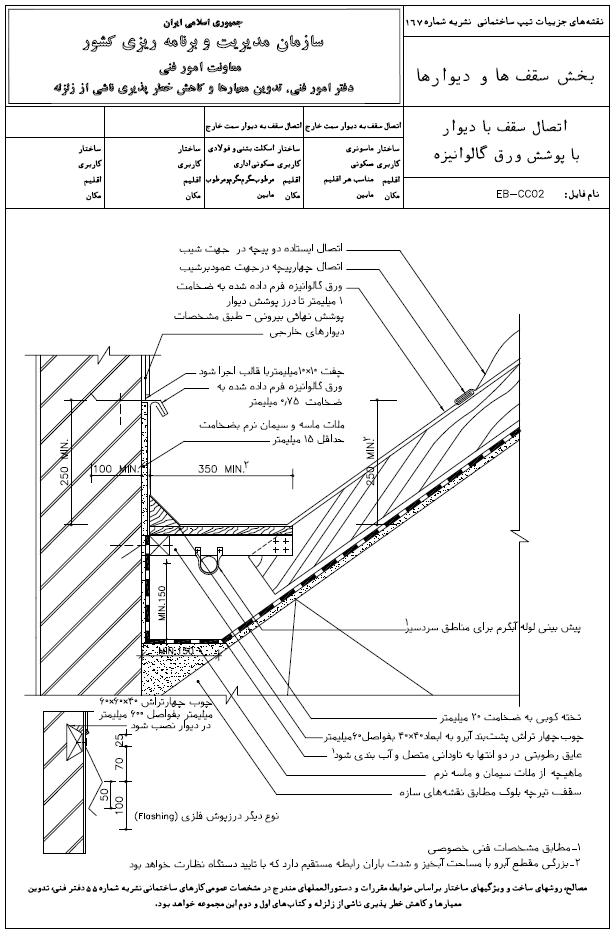

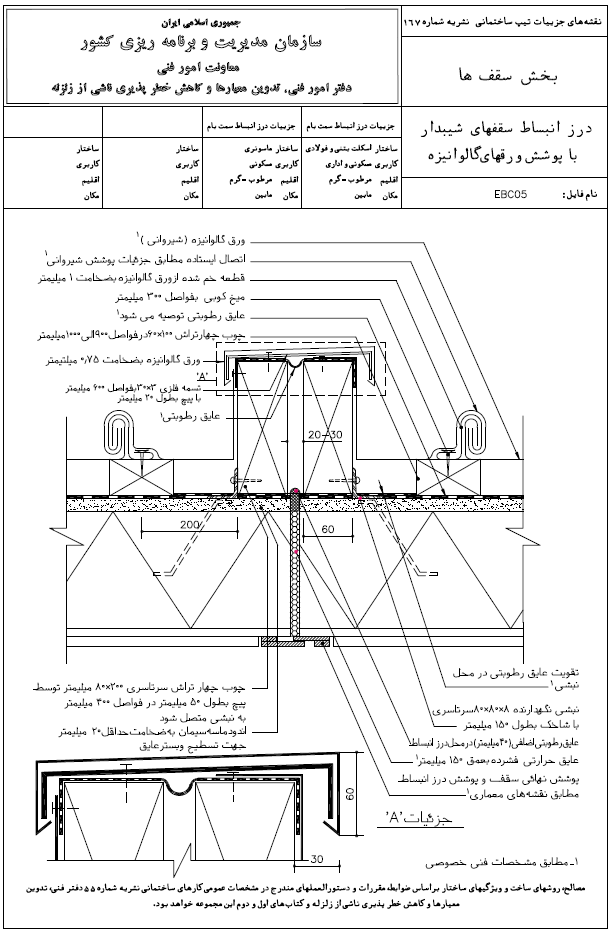

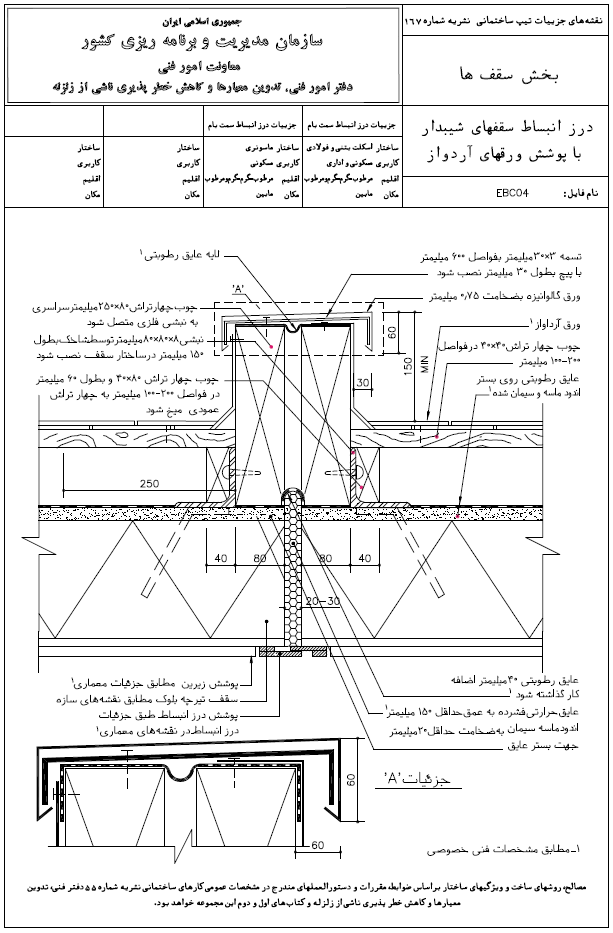

جزئيات ساختمانی و اجرايي در سقف های شيبدار در زمينه اتصالات، درزهای انبساط و نصب تجهيزات روی سقف مانند نورگيرهای سقفی و غيره از اهميت زيادی برخوردار است. نحوه آب بندی و هوابندی با توجه به مناطق سخت اقليمی مستلزم طراحی و اجرا جزئيات بسيار دقيق می باشد. در نقشه های اين بخش سقف های شيبدار با پوشش های مختلف مانند شيروانی و ورق های آردواز همراه با عايق رطوبتی سقف انتخاب و جزئيات اجرايی آنها در اتصال با ديوار، در پيش بينی درز انبساط بين دو سقف و همچنين نحوه اجرای نورگير سقفی نمايش داده شده است.
