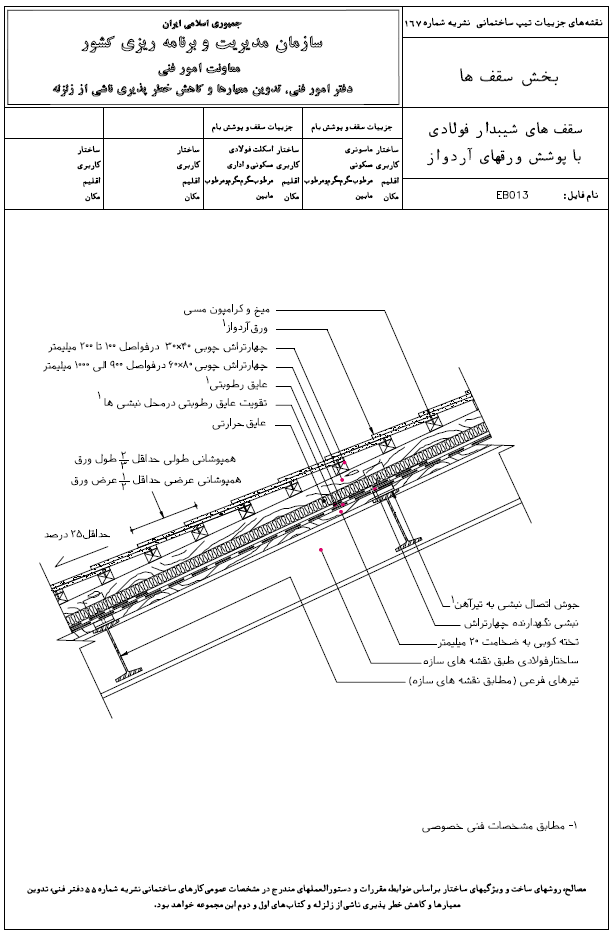

نقشه های جزئیات تیپ برای ساختمان های مسکونی با سازه بنایی (ماسونری) : نشریه شماره 167 جلد 1 | 4- نقشه های جزئيات سقف های شيبدار فولادی با اتصالات و جزئيات مربوط

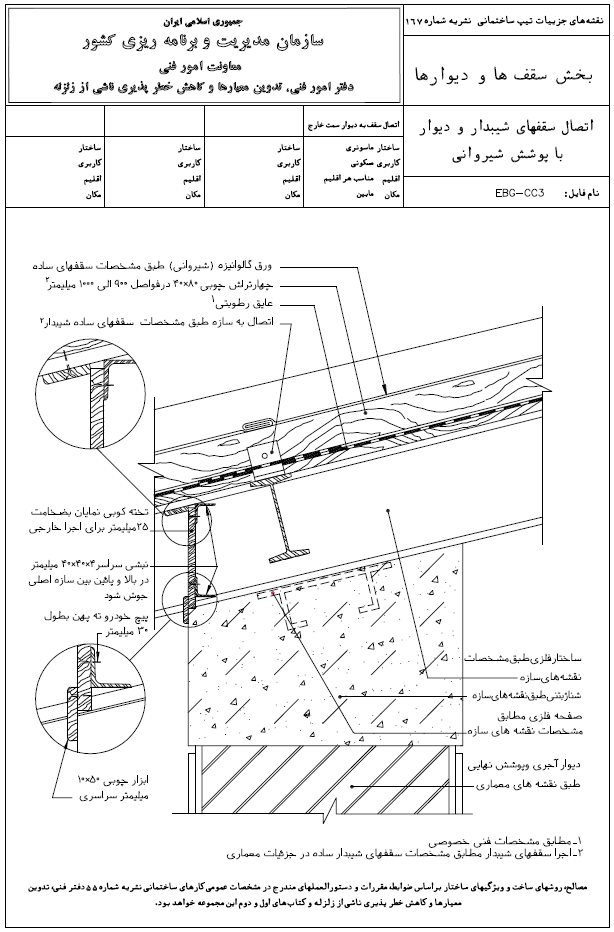

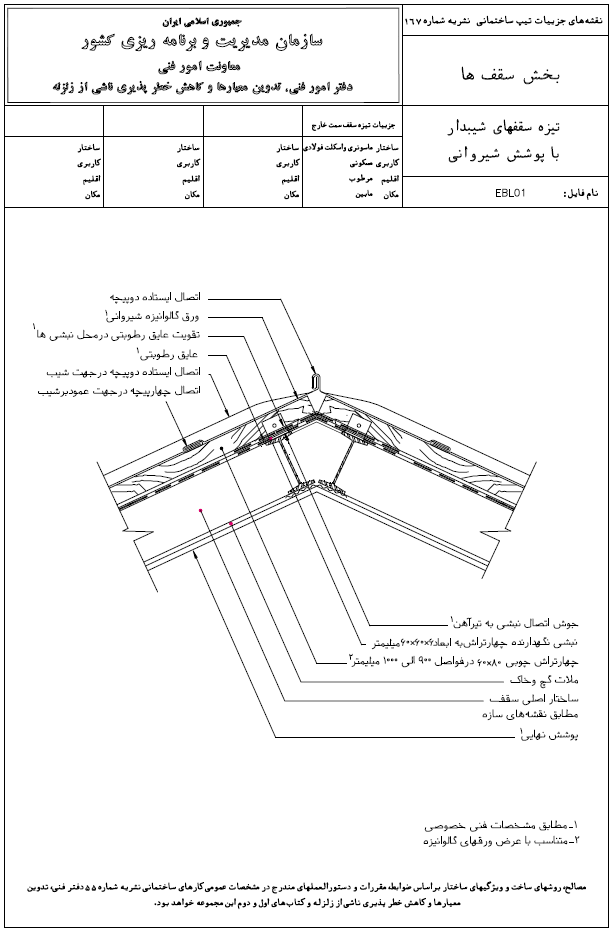

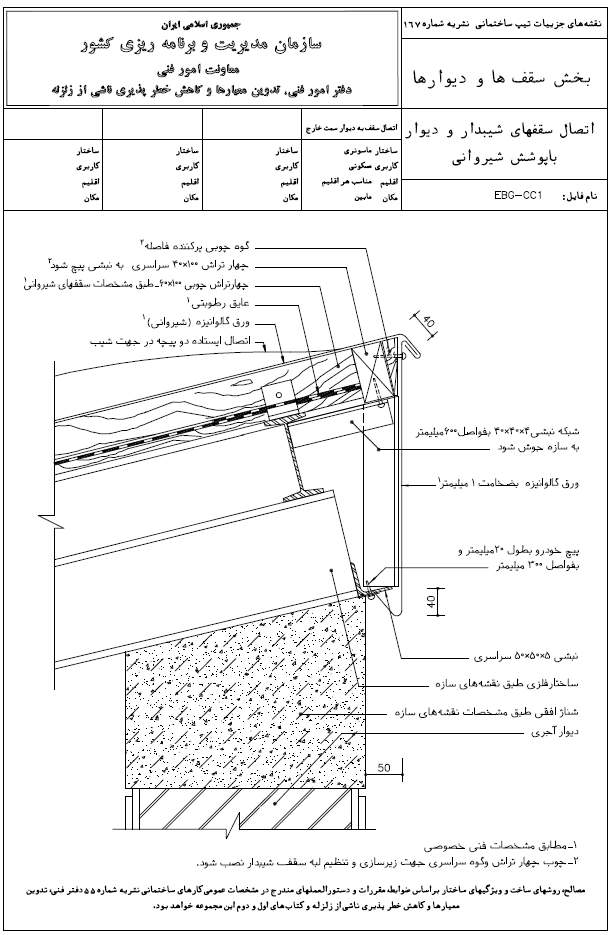

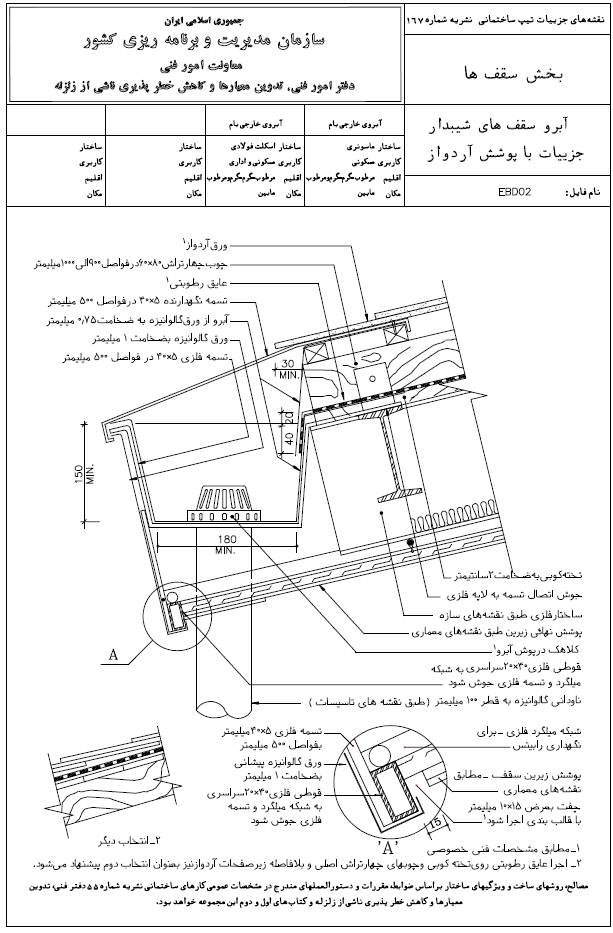

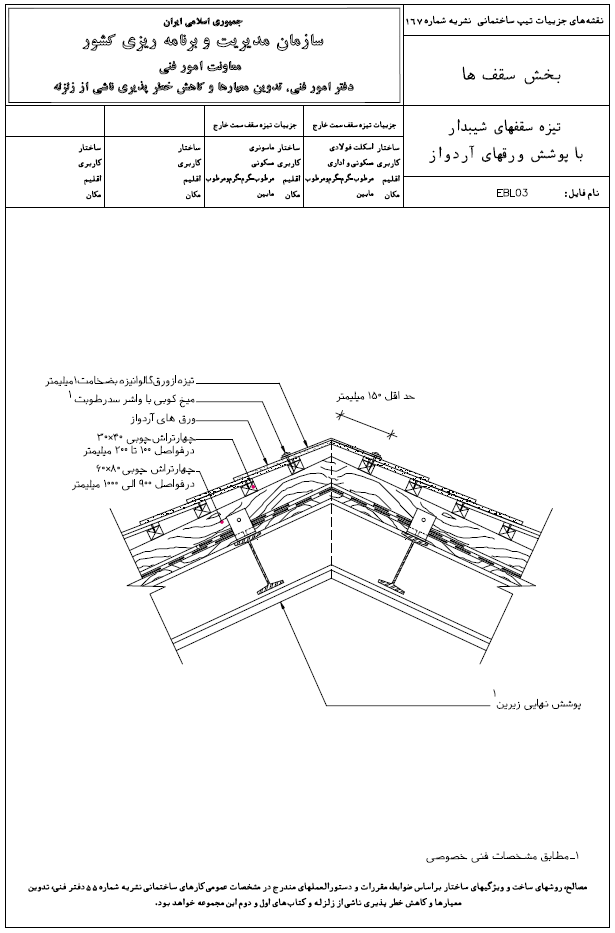

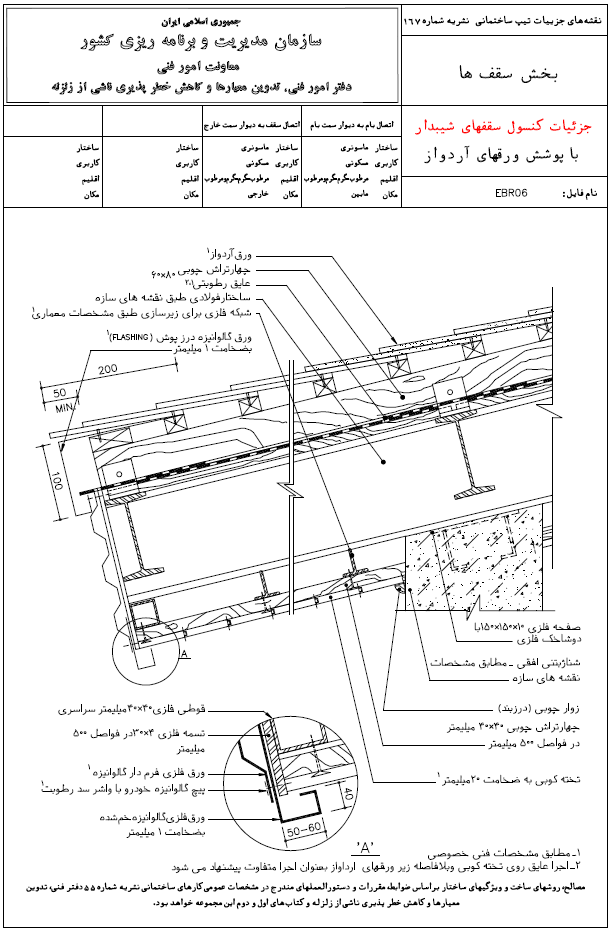

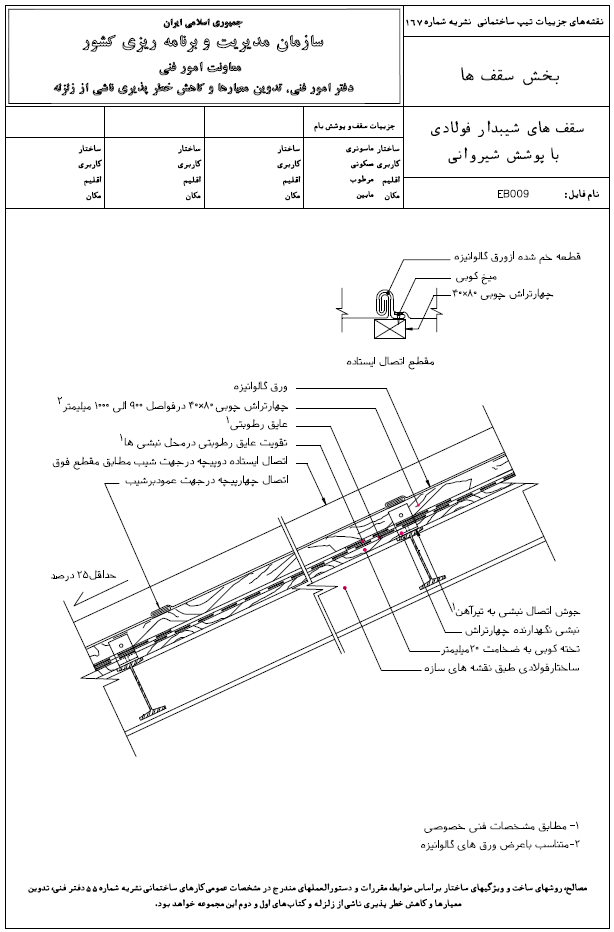

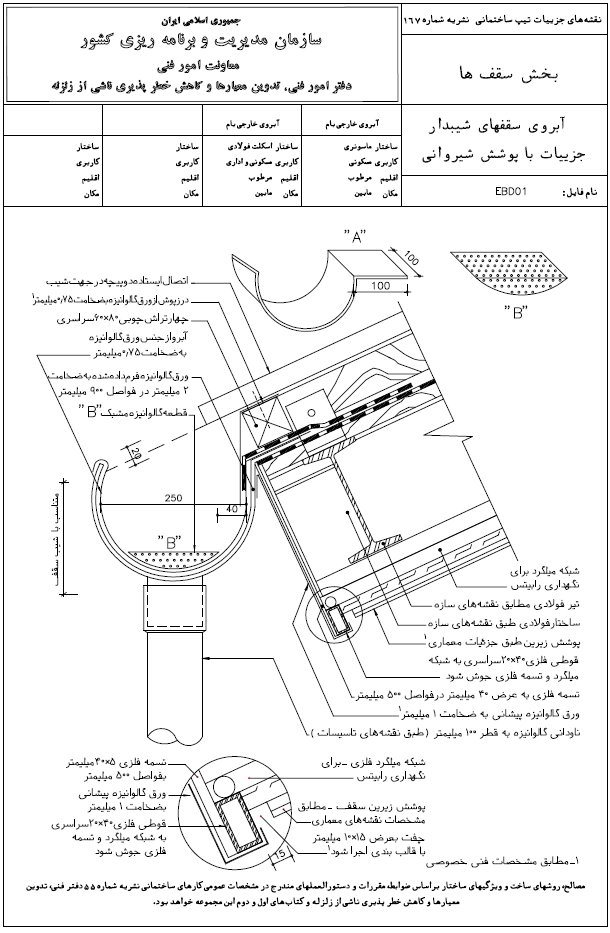

سقف های شيبدار فولادی با ويژگی صنعتی خود امتياز زيادی نسبت به سقف های سنگين طاق ضربی و تيرچه و بلوک دارد. اين نوع سقف نسبت به طول دهنه بسيار سبک با امكان اجرای سريع (در حد نصب قطعات پيش ساخته)، مقاوم در مقابل نيروهای جانبی و زلزله، نگهداری ساده و ارزان و مطمئن با پايداری مناسب می باشد. سقف های با اسكلت فولادی در شكل های مختلف طراحی و اجرا می شود. در نقشه های حاضر نوع با ضخامت كم كه با جا دادن تيرهای فرعی داخل تيرهای اصلي حاصل شده است انتخاب و ارائه شده است. سقف های با اسكلت فولادی قابليت استفاده در سازه های بنايی و سازه های اسكلتی را دارا می باشد، ولی به سبب پوشش های نهايی آن كه مصالح سبک و نيازمند بازديدهای مرتب و كنترل دارد، توصيه می شود در بناهای با عمر كوتاه، با امكان دسترسی راحت برای بازديد مورد استفاده قرار گيرد. در نقشه های اين بخش علاوه بر جزئيات بدنه اصلی سقف، جزئيات تيزه، آبرو و اتصال به ديوار ارائه شده است.
