نقشه های جزئیات تیپ برای ساختمان های مسکونی با سازه بنایی (ماسونری) : نشریه شماره 167 جلد 1 | 8- نقشه ها جزئيات نصب تجهيزات مكانيكی

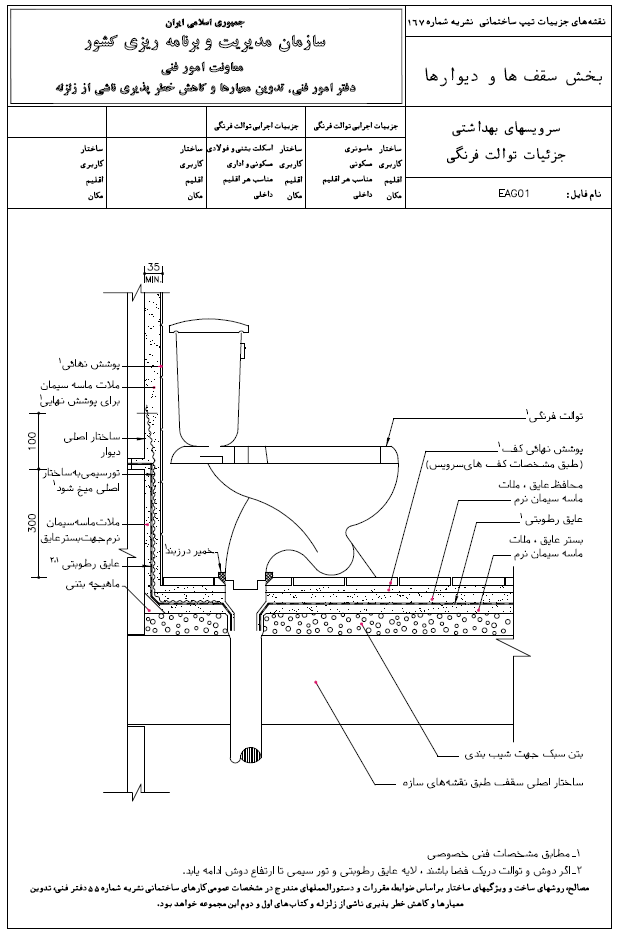

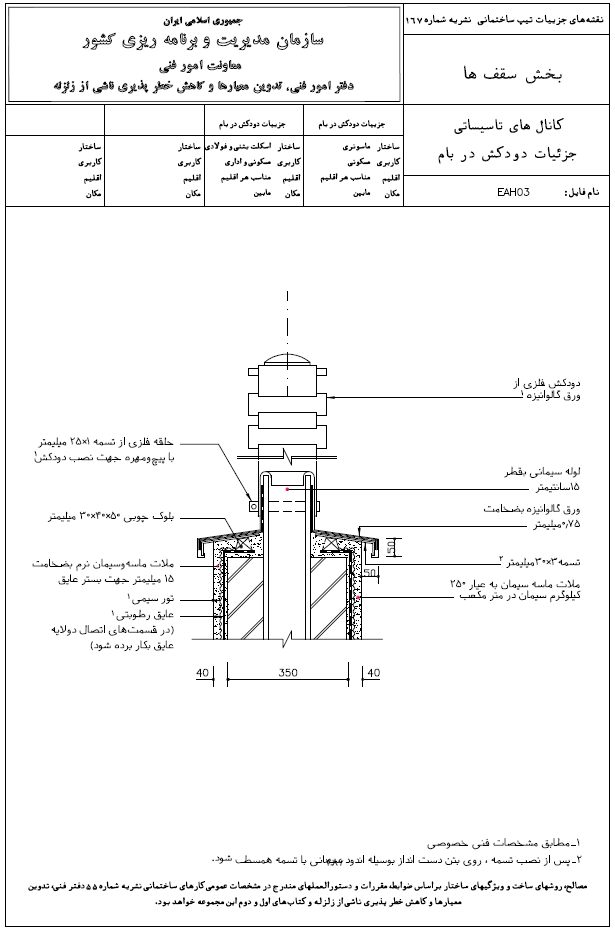

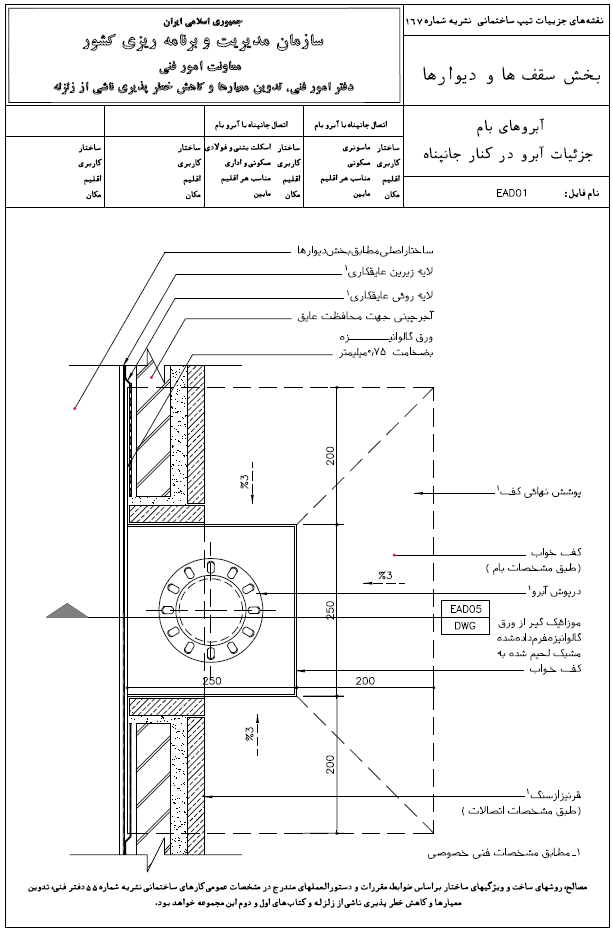

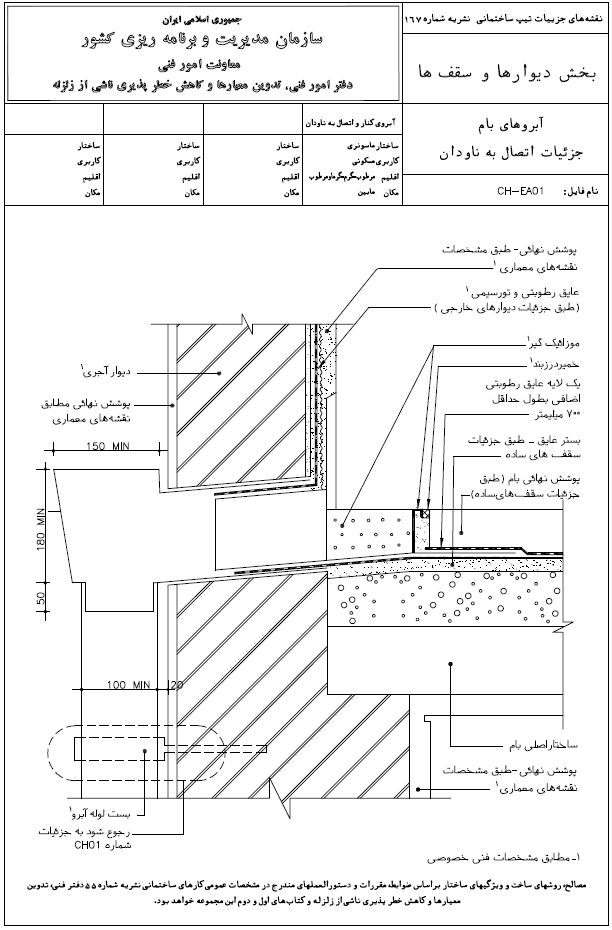

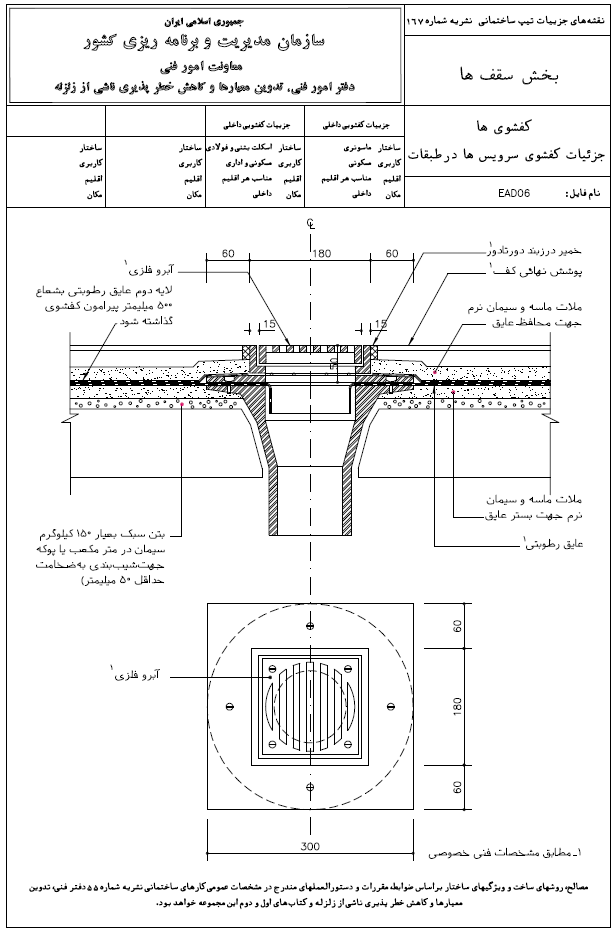

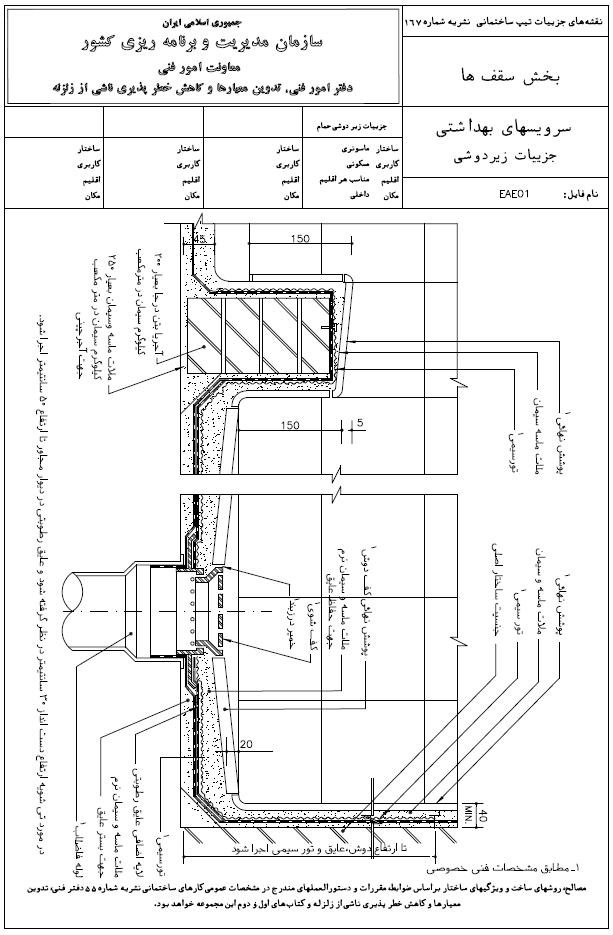

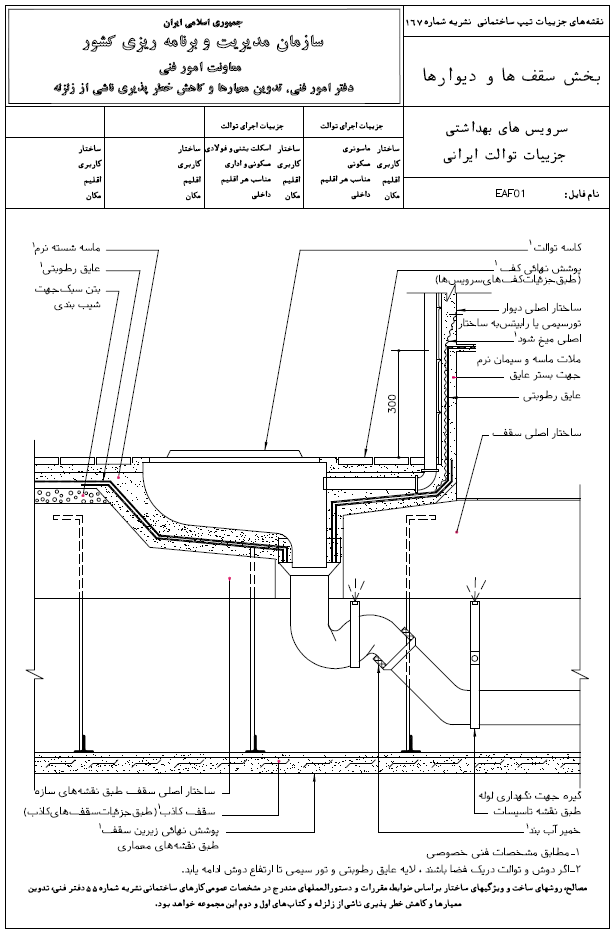

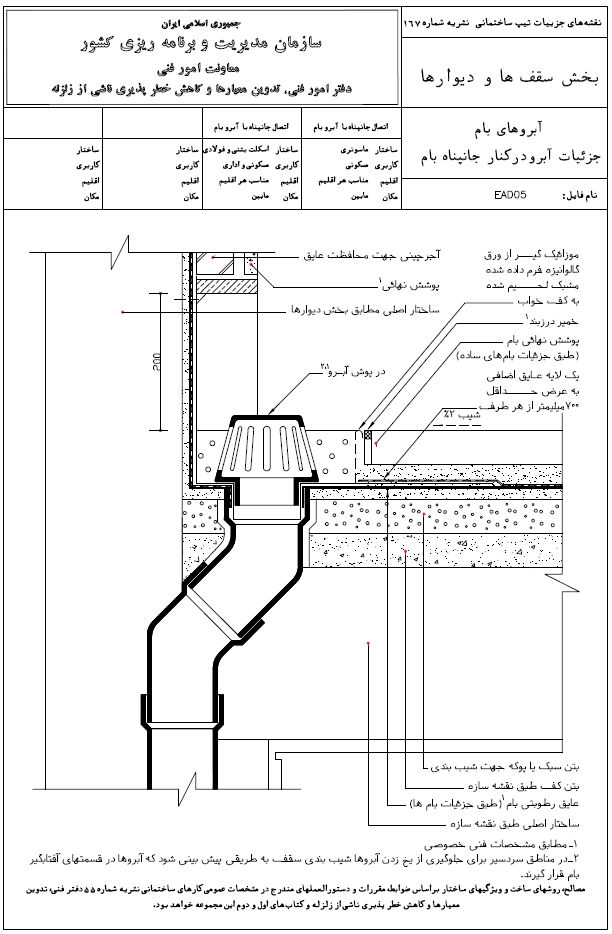

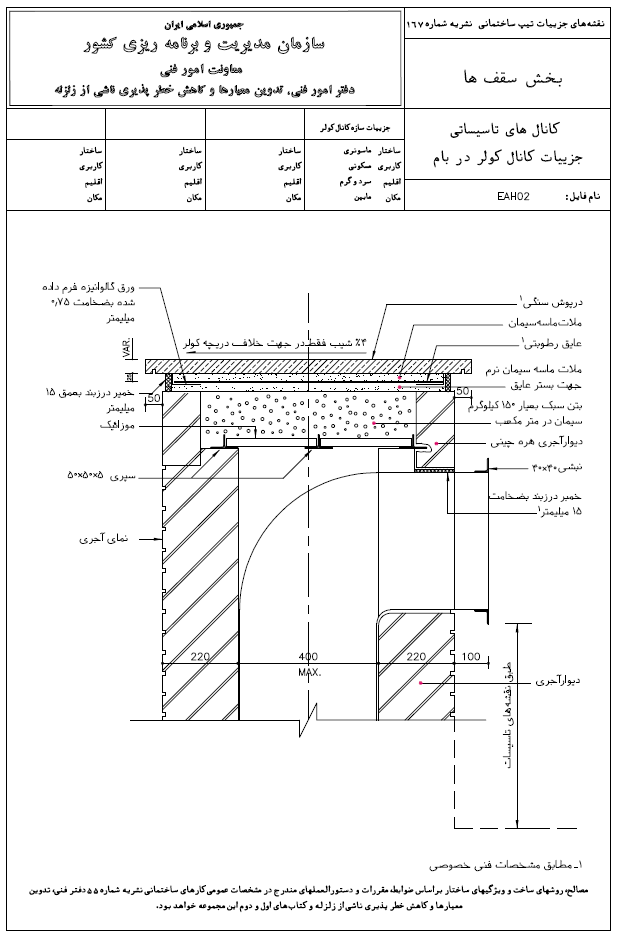

نصب تأسيسات مكانيكی يا فصل مشترک جزئيات ساختمانی از نظر معماری با جزئيات مورد نياز مهندسی مكانيک و برق اغلب از نقاط ضعف ساختمان ها است، كه به تنهايی نيازمند مطالعه و نگرش خاص است. در نقشه های اين بخش تا حدودی جزئيات مورد نياز و متداول ساختمان های ارائه شده است. در بام جزئيات دودكش، نصب كولر و آبروی داخلی و خارجی بام های مسطح، در فضاهای داخلی نصب چينی آلات در سرويس های بهداشتی و كفشوی، مطرح و ارائه شده است.
