آیین نامه طراحی ساختمان ها در برابر زلزله : استاندارد 2800 (ویرایش چهارم) | 3- انواع دیافراگم ها از نظر صلبیت و انعطاف پذیری

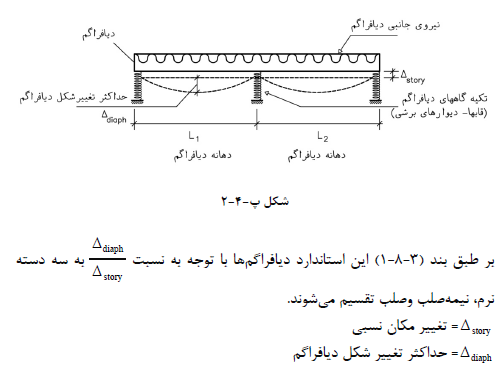

نیروی جانبی هر دیافراگم باید بین اجزای قائم سیستم باربری جانبی با توجه به سختی دیافراگم نسبت به سختی اجزای سازه ای قائم تقسیم گردد. در واقع اجرای قائم مانند تکیه گاه های دیافراگم تیر ورق عمل می نمایند جامع ترین روش تحلیلی برای تعیین نیروهای داخلی دیافراگم ها تلاش ها و توزیع مناسب نیروهای جانبی بین اجزای باربر قائم مدل نمودن دیافراگم به صورت اجزای محدود (finite elements) همراه با اجزای تیر ستون و دیوارهای برشی در یک مدل سه بعدی کلی است. لیکن به منظور صرفه جویی در وقت در دیافراگم های متعارفی که فاقد بازشوهای بزرگ و نزدیک به هم بوده و دارای پلان نسبتاً منظمی می باشند مطلوب تر است از روش های ساده شده استفاده شود. شکل (پ ۴-۲) وضعیت تغییر مکان و تغییر شکل کلی تیر تیغه دیافراگم و تکیه گاه های آن (قاب ها و دیوارهای برشی) را نشان می دهد.
