آیین نامه طراحی ساختمان ها در برابر زلزله : استاندارد 2800 (ویرایش چهارم) | 3-7 ﺑﺎزﺷﻮ (در - پنجره - گنجه)

در ﺳﺎﺧﺘﻤﺎن ﻫﺎی ﺑﻨﺎیی ﺑﻪ ﻃـﻮر کلی ﺑﺎﻳـﺪ از اﺣـﺪاث ﺑﺎزﺷـﻮﻫﺎی وﺳـﻴﻊ اﺣﺘـﺮاز ﺷـﻮد و حتی اﻟﻤﻘﺪور ﺑﺎزﺷﻮﻫﺎ در ﻗﺴﻤﺖ ﻣﺮﻛﺰی دﻳﻮار ﻗﺮار ﮔﻴﺮﻧﺪ.

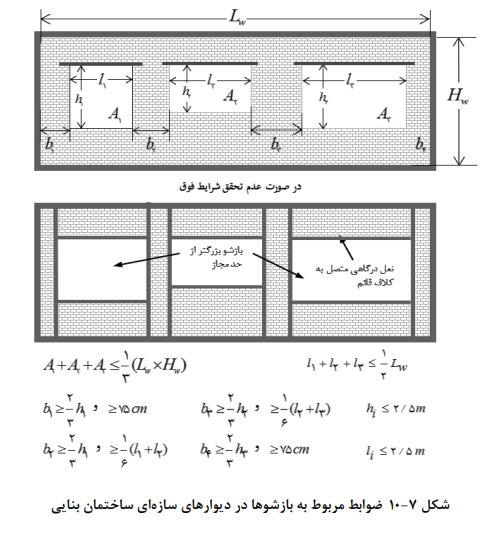

رﻋﺎﻳﺖ ﻫﻤﻪ ﻣﺤﺪودﻳﺖﻫﺎی ذﻳﻞ ﺑﺮای ﻫـﺮ دﻳـﻮار ﺳـﺎزه ای (ﻣﻄـﺎﺑﻖ ﺗﻌﺮﻳـﻒ ﺑﻨـﺪ 7-4-1 ) اﻟﺰامی اﺳﺖ:

اﻟﻒ) ﻣﺠﻤﻮع ﺳﻄﺢ ﺑﺎزﺷﻮﻫﺎ ﻧﺒﺎﻳﺪ از ﻳﻚ ﺳﻮم ﺳﻄﺢ آن دﻳﻮار ﺑﻴﺸﺘﺮ ﺑﺎﺷﺪ.

ب) ﻣﺠﻤﻮع ﻃﻮل ﺑﺎزﺷﻮﻫﺎ ﻧﺒﺎﻳﺪ از ﻳﻚ دوم ﻃﻮل دﻳﻮار ﺑﻴﺸﺘﺮ ﺑﺎﺷﺪ.

پ) ﻓﺎﺻﻠﻪ اوﻟﻴﻦ ﺑﺎزﺷﻮ از اﺑﺘﺪاي ﻃﻮل دﻳﻮار ﻧﺒﺎﻳﺪ از دو ﺳﻮم ارﺗﻔﺎع ﺑﺎزﺷﻮ ﻳﺎ 75 ﺳﺎنتی ﻣﺘـﺮ ﻛﻤﺘﺮ ﺑﺎﺷﺪ، ﻣﮕﺮ آﻧﻜﻪ در ﻃﺮﻓﻴﻦ ﺑﺎزﺷﻮ ﻛﻼف ﻗﺎﺋﻢ ﻗﺮار داده ﺷﻮد.

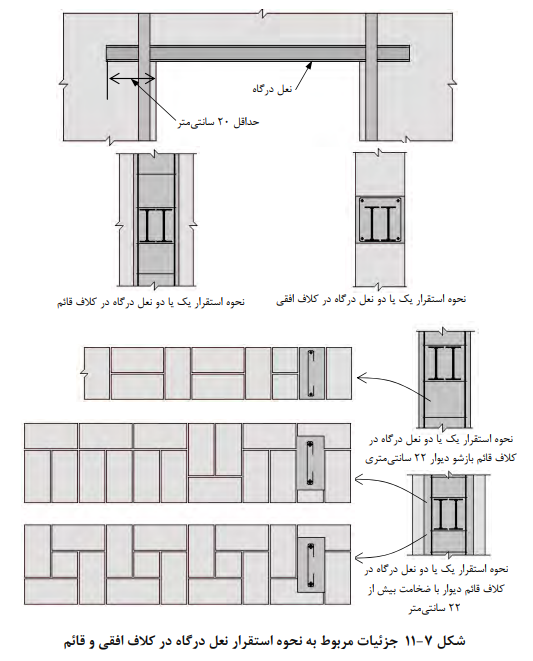

ت) ﻓﺎﺻﻠﻪ افقی دو ﺑﺎزﺷﻮ از دو ﺳﻮم ارﺗﻔﺎع ﻛﻮچک ﺗﺮﻳﻦ ﺑﺎزﺷﻮ ﻣﺠﺎور ﺧﻮد ﻛﻤﺘﺮ ﻧﺒﻮده و از ﻳﻚ ﺷﺸﻢ ﻣﺠﻤﻮع ﻃﻮل آن دو ﺑﺎزﺷﻮ ﻧﻴﺰ ﻛﻤﺘﺮ ﻧﺒﺎﺷﺪ. در ﻏﻴﺮ اﻳـﻦ ﺻـﻮرت، ﺟـﺮز ﺑـﻴﻦ دو ﺑﺎزﺷﻮ ﺟﺰئی از ﺑﺎزﺷﻮ ﻣﻨﻈﻮر ﻣﻲﺷﻮد و ﻧﺒﺎﻳﺪ آنرا ﺑﻪ ﻋﻨﻮان دﻳﻮار ﺳﺎزه ای ﺑﻪ ﺣﺴـﺎب آورد و ﻧﻌﻞ درﮔﺎه روی ﺑﺎزﺷﻮﻫﺎ ﺑﺎﻳﺪ ﺑﻪ ﺻﻮرت ﻳﻜﺴﺮه ﺑﺎ دﻫﺎﻧﻪای ﺑﺮاﺑﺮ ﻣﺠﻤﻮع ﻃﻮل ﺑﺎزﺷﻮﻫﺎ ﺑﻪ اﺿﺎﻓﻪ ﻃﻮل ﺟﺮز ﺑﻴﻦ آﻧﻬﺎ و 20 ﺳﺎنتی ﻣﺘﺮ اﺿﺎﻓﻪ در ﻫﺮ ﻃﺮف ﻣﻨﻈﻮر ﺷﻮد.

ج) ﻫﻴﭻ ﻳﻚ از اﺑﻌﺎد ﺑﺎزﺷﻮ ﻧﺒﺎﻳﺪ از 2/5 ﻣﺘﺮ ﺑﻴﺸﺘﺮ ﺑﺎﺷﺪ. در ﻏﻴـﺮ اﻳـﻦ ﺻـﻮرت ﺑﺎﻳـﺪ ﻃـﺮﻓﻴﻦ ﺑﺎزﺷﻮ را ﺑﺎ ﺗﻌﺒﻴﻪ ﻛﻼفﻫﺎی ﻗﺎﺋﻢ، ﻛﻪ ﺑﻪ ﻛـﻼفﻫـﺎی افقی ﺑـﺎﻻ و ﭘـﺎﻳﻴﻦ آن ﻃﺒﻘـﻪ ﻣﺘﺼـﻞ می ﺷﻮﻧﺪ، و ﻫﻤﭽﻨﻴﻦ ﺑﺎ ﻣﻬﺎر ﻧﻌﻞ درﮔﺎه ﺑﺎزﺷـﻮ در ﻛـﻼفﻫـﺎی ﻗـﺎﺋﻢ ﻃـﺮﻓﻴﻦ ﺗﻘﻮﻳـﺖ ﻛـﺮد.

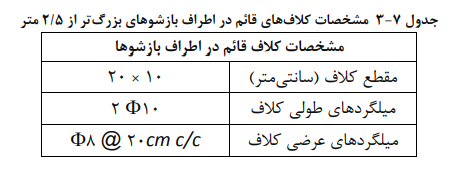

ﺣﺪاﻗﻞ ﻣﺸﺨﺼﺎت و اﺑﻌﺎد ﻛﻼفﻫﺎی ﻗﺎﺋﻢ ﺑﺎﻳﺪ ﻣﺘﻨﺎﺳﺐ ﺑﺎ ﺷﺮاﻳﻂ ﺟﺪول (7-3) ﺗﻌﺒﻴﻪ ﺷﻮﻧﺪ.
