آیین نامه طراحی ساختمان ها در برابر زلزله : استاندارد 2800 (ویرایش چهارم) | 6-7 کلاف بندی

ﺑﺮای ﺗﻤﺎم ﺳﺎﺧﺘﻤﺎن ﻫﺎی ﺑﻨﺎیی اﻋﻢ از آﺟﺮی، ﺑﻠﻮك ﺳﻴﻤﺎنی و ﻳﺎ سنگی (ﻳـﻚ، دو و ﺳـﻪ ﻃﺒﻘﻪ)، ﺣﺪاﻛﺜﺮ ﻃﻮل و ارﺗﻔﺎع ﻫﺮ دﻳﻮار ﺳﺎزه ای ﻣﺤﺼﻮر در ﻛﻼفﻫـﺎی افقی و ﻗـﺎﺋﻢ ﺑـﻪ ﺗﺮﺗﻴﺐ 5 و 4 ﻣﺘﺮ اﺳﺖ. در ﺻﻮرتی ﻛﻪ ﻃﻮل و ارﺗﻔـﺎع ﺑـﻴﺶ از ﻣﻘـﺎدﻳﺮ ﻓـﻮق ﺑﺎﺷـﺪ، ﺑﺎﻳـﺪ ﻛﻼفﻫﺎی اﺿﺎفی (اﻓﻘﻲ و ﻗﺎﺋﻢ) ﺑـﻪ ﺗﺮنیبی ﻛـﻪ در ﺑﻨـﺪﻫﺎی (7-6-1) و (7-6-2) ﺑﻴـﺎن میﺷﻮد، در دﻳﻮار ﺗﻌﺒﻴﻪ ﺷﻮد.

1-6-7 ﻛﻼف ﺑﻨﺪی افقی

1-1-6-7 ﺑﺮای ﻛﻠﻴﻪ دﻳﻮارﻫﺎی ﺳﺎزه ای ﺑﺎﻳﺪ ﻛﻼفﻫﺎی افقی ﺑﺎ ﺷـﺮاﻳﻂ زﻳـﺮ و در ﺗﺮازﻫـﺎی ﺗﻌﻴﻴﻦ ﺷﺪه، ﺳﺎﺧﺘﻪ ﺷﻮد.ﻓﺎﺻﻠﻪ ﻛﻼفﻫﺎی افقی در ﻫﻤﻪ ﺗﺮازﻫﺎ ﻧﺒﺎﻳﺪ از 4 ﻣﺘﺮ ﺑﻴﺸﺘﺮ ﺑﺎﺷﺪ.

اﻟﻒ) ﺗﺮاز روی ﺷﺎﻟﻮده ﻳﺎ ﺷﺎﻟﻮده

ﻛﻼف ﭘﺎﻳﻴﻦﺗﺮﻳﻦ ﺗﺮاز (روی ﺷﺎﻟﻮده) ﺑﺎﻳﺪ ﺑﺎ ﺑﺘﻦ ﻣﺴﻠﺢ ﺳﺎﺧﺘﻪ ﺷﻮد، ﺑﻪﻃﻮری ﻛﻪ:

1- ﻋﺮض ﻣﻘﻄﻊ آن از ﺿﺨﺎﻣﺖ دﻳﻮار و ﻳﺎ 25 ﺳﺎنتی ﻣﺘﺮ ﻛﻤﺘﺮ ﻧﺒﺎﺷﺪ.

2- ارتفاع مقطع آن از ⅔ (دو سوم ) ضخامت دیوار و یا 25 سانتی متر کمتر نباشد .

ب) ﺗﺮاز روی دﻳﻮاردر ﻫﺮ ﻃﺒﻘﻪ

ﻛﻼف ﺗﺮاز روی دﻳﻮار ﻣﻲﺗﻮاﻧﺪ از ﺑﺘﻦآرﻣﻪ ﻳﺎ از ﭘﺮوﻓﻴﻞﻫﺎي ﻓﻮﻻدي ﻣﻌﺎدل ﺗﻴﺮآﻫﻦ ﻧﻤـﺮه 10 ﺳﺎﺧﺘﻪ ﺷﻮد و ﺑﺎﻳﺪ ﺷﺮاﻳﻂ زﻳﺮ را دارا ﺑﺎﺷﺪ:

1- ﭼﻨﺎﻧﭽﻪ ﻛﻼف ﺳﻘﻒ ﺑﺎ ﺑﺘﻦ آرﻣﻪ ﺳﺎﺧﺘﻪ ﺷﻮد، ﻋﺮض آن ﺑﺎﻳﺪ ﺑﺎ ﺿﺨﺎﻣﺖ دﻳﻮار ﺑﺮاﺑﺮ ﺑﺎﺷﺪ.

2- اﮔﺮ ﺿﺨﺎﻣﺖ دﻳﻮارﺧﺎرجی ﺑﻴﺶ از 20ﺳﺎنتی ﻣﺘﺮ اﺳﺖ، ﺑﺮای اﻣﻜﺎن ﻧﻤﺎﺳﺎزی، میﺗـﻮان ﻋﺮض ﻛﻼف را 20 ﺳﺎنتی ﻣﺘﺮ اﺧﺘﻴﺎر ﻛﺮد.

3- در ﻫﺮ ﺣﺎل اﺧﺘﻼف ﻋﺮض ﻛﻼف ﺑﺎ ﺿﺨﺎﻣﺖ دﻳﻮار ﻧﺒﺎﻳﺪ از 12 ﺳﺎنتیﻣﺘﺮ ﺑﻴﺸﺘﺮ ﺑﺎﺷﺪ.

4- ارﺗﻔﺎع ﻛﻼف ﻧﺒﺎﻳﺪ از 20 ﺳﺎنتی ﻣﺘﺮ ﻛﻤﺘﺮ ﺑﺎﺷﺪ.

5- اﮔﺮ ﺑﻪ ﺟﺎی ﻛﻼف ﺑﺘﻦآرﻣﻪ از ﺗﻴﺮآﻫﻦ ﻧﻤﺮه10، ﻳﺎ ﭘﺮوﻓﻴﻞﻫﺎی ﻓﻮﻻدی ﻣﻌﺎدل، اﺳﺘﻔﺎده ﺷـﻮد، ﺑﺎﻳﺪ ﻛﻼف ﻓﻮﻻدی ﺑﻪ ﺧﻮبی ﺑﻪ ﺳﻘﻒ ﻣﺘﺼﻞ ﺷﻮد. ﻫﻤﭽﻨﻴﻦ اﻳﻦﻛﻼف ﺑﺎﻳﺪ ﺑﻪ ﻧﺤﻮي ﻣﻨﺎﺳـﺐ ﺑـﺎ ﻛﻼف ﻗﺎﺋﻢ  ﻳﺎ  دﻳﻮار (ﻣﺜﻼً  ﻣﻼت ﺑﺎ ﺣﺪاﻗﻞ ﺿﺨﺎﻣﺖ 5 ﺳﺎنتی ﻣﺘﺮ) ﻣﺘﺼﻞ  و ﭘﺎﻳﺪار ﺷﻮد.

6- ﭼﻨﺎﻧﭽﻪ ﺳﻘﻒ از ﺗﺎوه ﺗﺨﺖ ﺑﺘﻦآرﻣﻪ درﺟﺎ ﺳﺎﺧﺘﻪ ﺷﻮد، ﻧﻴﺎزی ﺑﻪ ﻛﻼف افقی اﺿﺎفی در ﺗﺮاز ﺳﻘﻒ ﻧﻴﺴﺖ.

2-1-6-7 ﻣﻴﻠﮕﺮدﻛﻼف افقی ﺑﺘﻦآرﻣﻪ

1- ﻣﻴﻠﮕﺮدﻫﺎی ﻃﻮلی در ﻛﻼف افقی ﺑـﺘﻦ آرﻣـﻪ ﺑﺎﻳـﺪ از ﻧـﻮع آﺟـﺪار و ﺣـﺪاﻗﻞ ﻗﻄـﺮ 10 ﻣﻴﻠﻲﻣﺘﺮ ﺑﺎﺷﺪ.

2- اﺳﺘﻔﺎده از ﻣﻴﻠﮕﺮد ﺳﺎده ﻓﻘﻂ ﺑﺮای ﻣﻨﺎﻃﻖ ﺑﺎ ﺧﻄﺮ نسبی ﻣﺘﻮﺳﻂ و ﻛﻢ ﻣﺠـﺎز اﺳـﺖ و در اﻳﻦ ﺻﻮرت ﺑﺎﻳﺪ اﻧﺘﻬﺎی ﻣﻴﻠﮕﺮدﻫﺎی ﺳﺎده در ﻣﺤﻞ وﺻﻠﻪﻫﺎ و در اﻧﺘﻬـﺎی ﻣﻴﻠﮕﺮدﻫـﺎ ﺑـﻪ

ﻗﻼب 180درﺟﻪ ﺧﺘﻢ ﺷﻮد.

3- ﻣﻴﻠﮕﺮدﻫﺎی ﻃﻮلی ﺑﺎﻳﺪ ﺣﺪاﻗﻞ 4 ﻋﺪد ﺑﺎﺷﻨﺪ و در ﮔﻮﺷﻪﻫﺎ ﻗﺮار ﮔﻴﺮﻧﺪ.

4- اﮔﺮ ﻋﺮض ﻛﻼف از 35 ﺳﺎنتی ﻣﺘﺮ ﺗﺠﺎوز ﻛﻨﺪ، ﺗﻌﺪاد ﻣﻴﻠﮕﺮدﻫﺎی ﻃﻮلی ﺑﺎﻳﺪ ﺑﻪ 6 ﻋﺪد و ﻳـﺎ ﺑﻴﺸﺘﺮ اﻓﺰاﻳﺶ ﻳﺎﺑﺪ،ﺑﻪ ﻃﻮری ﻛﻪ ﻓﺎﺻﻠﻪ ﻫﺮ دو ﻣﻴﻠﮕﺮد ﻣﺠﺎور از 25 ﺳﺎنتیﻣﺘﺮ ﺑﻴﺸﺘﺮ ﻧﺒﺎﺷﺪ.

5- ﻣﻴﻠﮕﺮدﻫﺎی ﻃﻮلی ﺑﺎﻳﺪ ﺑﺎ ﺗﻨﮓﻫﺎیی ﺑﻪ ﻗﻄﺮ ﺣﺪاﻗﻞ 6 میلی ﻣﺘﺮ ﺑﻪ ﻳﻜﺪﻳﮕﺮ ﺑﺎ ﻗـﻼب 180 درﺟﻪ ﺑﺴﺘﻪ ﺷﻮﻧﺪ.

6- ﺣﺪاﻛﺜﺮ ﻓﺎﺻﻠﻪ افقی ﺗﻨﮓﻫﺎ از ﻳﻜﺪﻳﮕﺮ ﺑﺎﻳﺪ ﻣﺴﺎوی ارﺗﻔﺎع ﻛـﻼف و ﻳـﺎ 25ﺳـﺎنتی ﻣﺘـﺮ (ﻫﺮ ﻛﺪام ﻛﻤﺘﺮ اﺳﺖ) ﺑﺎﺷﺪ.

7- ﺣﺪاﻛﺜﺮ ﻓﺎﺻﻠﻪ ﺗﻨﮓﻫﺎ در  45ﺳﺎنتیﻣﺘﺮی از ﺑﺮ ﻫﺮ ﻛﻼف ﻗﺎﺋﻢ ﻛﻪ ﺑﻪ آن ﻧﺎﺣﻴﻪ ﺑﺤﺮانی ﮔﻔﺘﻪ میﺷﻮد، ﺑﺎﻳﺪ ﺑﻪ 15 ﺳﺎنتی ﻣﺘﺮ ﻛﺎﻫﺶ ﻳﺎﺑﺪ.

8- در ﻧﺎﺣﻴﻪ ﺑﺤﺮانی و در ﻣﺤﻞ اﺗﺼﺎل ﻛﻼفﻫﺎ ﺑﻪ ﻳﻜﺪﻳﮕﺮ، ﻧﺒﺎﻳﺪ وﺻﻠﻪ ﻣﻴﻠﮕﺮد ﻗﺮار داﺷﺘﻪ ﺑﺎﺷﺪ. وﺻﻠﻪ ﻣﻴﻠﮕﺮدﻫﺎ ﺑﺎﻳﺪ در ﻳﻚ ﺳﻮم ﻣﻴﺎنی ﻛﻼف ﺗﻌﺒﻴﻪ ﺷﻮد.

9- ﭘﻮﺷﺶ بتنی ﻣﻴﻠﮕﺮدﻫﺎ ﻧﺒﺎﻳﺪ ﺑﺮای ﻛﻼف زﻳﺮ دﻳﻮارﻫﺎ از 5ﺳﺎنتی ﻣﺘﺮ و ﺑﺮای ﻛﻼف روی دﻳﻮار از 2/5 ﺳﺎنتی ﻣﺘﺮ ﻛﻤﺘﺮ ﺑﺎﺷﺪ.

3-1-6-7 اﺗﺼﺎل ﻛﻼفﻫﺎی افقی

1- در ﻫﺮ ﺗﺮاز، اﺿﻼع ﻣﺨﺘﻠﻒ ﻛﻼفﻫﺎ ﺑﺎﻳﺪ ﺑﻪﻳﻜﺪﻳﮕﺮ ﻣﺘﺼـﻞ ﺷـﻮﻧﺪ ﺗـﺎ ﺳـﺎﺧﺘﻤﺎن دارای ﻛﻼفﺑﻨﺪی ﻳﻜﭙﺎرﭼﻪ و ﺑﻪ ﻫﻢ ﭘﻴﻮﺳﺘﻪای ﺑﺎﺷﺪ.

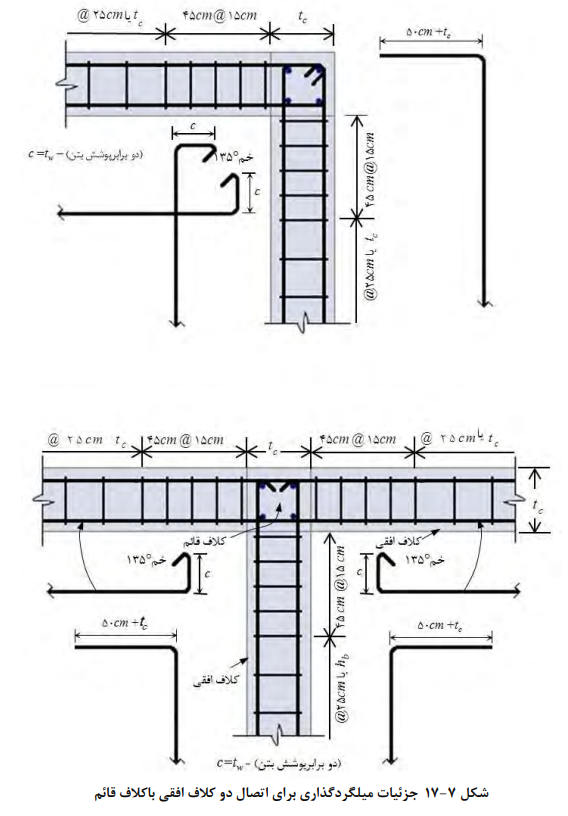

2- ﻣﻴﻠﮕﺮدﻫﺎی ﻣﺤﻞ ﺗﻼقی اﺿﻼع ﻛﻼف (ﺑﻪوﻳﮋه ﺑﺮای ﻛﻼف روی دﻳـﻮار) ﺑﺎﻳـﺪ ﺑـﻪﻧﺤـﻮی ﺗﻨﻈﻴﻢ ﺷﻮد ﻛﻪ اﺗﺼﺎل ﻛﻼفﻫﺎ ﺑﻪ ﺧﻮبی ﺗﺄﻣﻴﻦ ﮔﺮدد (ﺷﻜﻞ7-17).

3- ﻛﻼف روی دﻳﻮار ﻧﺒﺎﻳﺪ در ﻫﻴﭻ ﺟﺎ ﻣﻨﻘﻄﻊ ﺑﺎﺷﺪ.

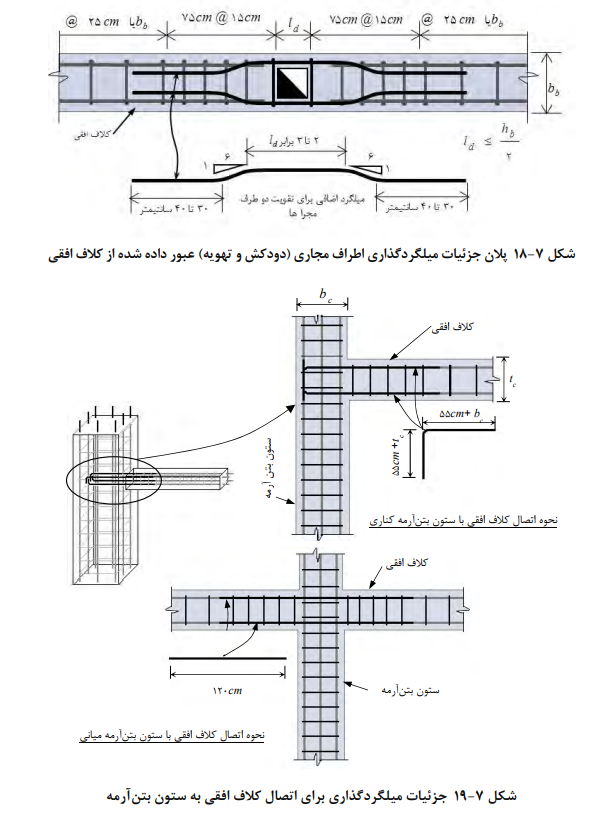

4- درﺻﻮرتی ﻛﻪ ﻣﺠﺎری دودﻛﺶ، ﺗﻬﻮﻳﻪ و ﻧﻈﺎﻳﺮ آﻧﻬـﺎ ﺑـﺎ ﻛـﻼف افقی ﺗﻼقی ﻛﻨـﺪ، ﺑﺎﻳـﺪ ﻣﻴﻠﮕﺮدﻫﺎی ﻛﻼف از دو ﻃﺮف اﻳﻦ ﻣﺠﺎری ﻋﺒﻮر داده ﺷﻮد و ﻗﻄﺮ ﻳﺎ ﻋﺮض اﻳﻦ ﻣﺠـﺎری

ﻧﺒﺎﻳﺪاز ﻧﺼﻒ ﻋﺮض ﻛﻼف ﺑﻴﺸﺘﺮ ﺑﺎﺷﺪ(ﺷﻜﻞ 7-18)

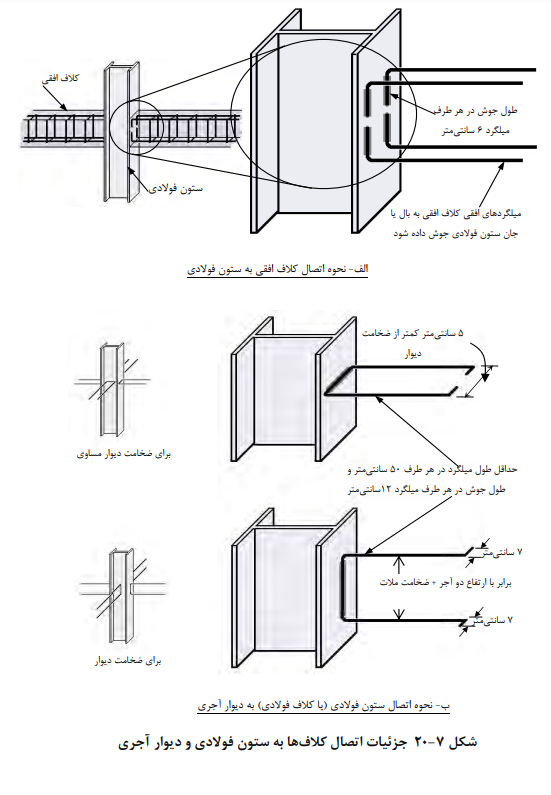

4-1-6-7 درﺻﻮرتی ﻛﻪ ﺳﺎﺧﺘﻤﺎن ﺑﻨﺎیی دارای ﺳﺘﻮن ﻫﺎی ﻓﻮﻻدی و ﻳﺎ ﺑﺘﻦ آرﻣﻪ ﻧﻴﺰ ﺑﺎﺷـﺪ اﻳﻦ ﺳﺘﻮنﻫﺎ ﺑﺎﻳﺪ ﺑﻪ ﻧﺤﻮی ﻣﻨﺎﺳﺐ در ﺑﺎﻻ ﺑﻪ ﻋﻨﺎﺻﺮ ﺳﻘﻒ و ﻳﺎ ﻛﻼف روی دﻳﻮار و در ﭘﺎﻳﻴﻦ ﺑﻪ ﻛﻼف زﻳﺮ دﻳﻮار ﻣﺘﺼﻞ ﺷﻮﻧﺪ (ﺷﻜﻞﻫﺎی 7-19 و 7-20 )

2-6-7 کلاف ﺑﻨﺪی ﻗﺎﺋﻢ

ﻛﻠﻴﻪ دﻳﻮارﻫﺎی ﺳﺎزه ای منتهی ﺑﻪ ﻛﻼفﻫﺎی ﻗﺎﺋﻢ، ﺑﺎﻳﺪ ﺑﺎ رﻋﺎﻳﺖ ﺷﺮاﻳﻂ ﻣﺮﺑﻮط ﺑﻪ ﻫﺮ ﻳـﻚ از ﻣﻮﻗﻌﻴﺖﻫﺎی اﻳﻦ ﺑﻨﺪ ﺳﺎﺧﺘﻪ ﺷﻮد.ﺑﺮای ﺳﺎﺧﺘﻤﺎنﻫﺎی ﻳﻚ ﻃﺒﻘـﻪ واﻗـﻊ در ﻣﻨـﺎﻃﻖ ﺑـﺎ

ﺧﻄﺮ نسبی ﻣﺘﻮﺳﻂ و ﻛﻢ میﺗﻮان از ﻛﻼف ﻗﺎﺋﻢ ﭼﻮبی اﺳﺘﻔﺎده ﻛﺮد.

1-2-6-7 ﻣﻮﻗﻌﻴﺖ ﻛﻼفﻫﺎی ﻗﺎﺋﻢ

1- ﻛﻼفﻫﺎی ﻗﺎﺋﻢ ﺑﺎﻳﺪ در ﮔﻮﺷﻪﻫﺎی اصلی ﺳﺎﺧﺘﻤﺎن و ﺗﺮﺟﻴﺤﺎً در ﻧﻘﺎط ﺗﻘـﺎﻃﻊ دﻳﻮارﻫـﺎ اﺟﺮا ﺷﻮﻧﺪ.

2- اﮔﺮ ﻃﻮل دﻳﻮارﺳﺎزه ای از 5 متر ﺑﻴﺸﺘﺮ ﺑﺎﺷﺪ، ﺑﺎﻳﺪ ﺑﺎ ﺗﻌﺒﻴﻪ ﻛﻼفﻫﺎی ﻗﺎﺋﻢ ﻃﻮل دﻳﻮار را ﻣﺤﺪود ﻛﺮد.

3- اﮔﺮ اﻧﺘﻬﺎی دﻳﻮار ﺳﺎزه ای آزاد ﺑﺎﺷﺪ، ﺑﺎﻳﺪ ﺑﺎ ﺗﻌﺒﻴﻪ ﻛﻼف ﻗﺎﺋﻢ آﻧﺮا ﻣﻘﻴﺪ ﺳﺎﺧﺖ.

4- ﻓﺎﺻﻠﻪ آزاد ﺑﻴﻦ ﻛﻼفﻫﺎی ﻗﺎﺋﻢ ﻧﺒﺎﻳﺪ از 5 متر ﺗﺠﺎوز ﻛﻨﺪ.

5- در اﻃﺮاف ﺑﺎزﺷﻮﻫﺎ ﺑﺎﻳﺪ در ﺻﻮرت ﻧﻴﺎز ﻣﻄﺎﺑﻖ ﺑﻨﺪ (1-3-7) ﻛﻼف ﻗﺎﺋﻢ اﺟﺮا ﺷﻮد.

6- ﻫﻴﭻ ﻳﻚ از اﺑﻌﺎد ﻣﻘﻄﻊ ﻛﻼف ﻗﺎﺋﻢ ﺑﺘﻦآرﻣﻪ (ﺑﻪ اﺳﺘﺜﻨﺎی ﻛﻼف ﻗﺎﺋﻢ اﻃـﺮاف ﺑﺎزﺷـﻮﻫﺎ) ﻧﺒﺎﻳﺪ ﻛﻤﺘﺮ از 20 ﺳﺎنتیﻣﺘﺮ ﺑﺎﺷﺪ.

7- ﻛﻼف ﻗﺎﺋﻢ ﻧﺒﺎﻳﺪ در ﻫﻴﭻ ﺟﺎ ﻣﻨﻘﻄﻊ ﺑﺎﺷﺪ.

2-2-6-7 ﻣﻴﻠﮕﺮدﻛﻼف ﻗﺎﺋﻢ ﺑﺘﻦآرﻣﻪ

1-  ﻣﻴﻠﮕﺮدﻫﺎی اﺻﻠﻲ در ﻛﻼفﻫﺎی ﻗﺎﺋﻢ ﺑﺘﻦآرﻣﻪ ﺑﺎﻳﺪ از ﻧﻮع آﺟﺪار و ﺑﺎ ﺣﺪاﻗﻞ ﻗﻄـﺮ 10 میلی ﻣﺘﺮ ﺑﺎﺷﺪ. اﺳﺘﻔﺎده از ﻣﻴﻠﮕﺮد ﺳﺎده ﺑﺮای ﻛﻼفﻫﺎی ﻗﺎﺋﻢ ﻣﺠﺎز ﻧﻴﺴﺖ.

2- ﻣﻴﻠﮕﺮدﻫﺎی اﺻﻠﻲ ﺑﺎﻳﺪ ﺣﺪاﻗﻞ 4 ﻋﺪد ﺑﺎﺷﻨﺪ و در ﮔﻮﺷﻪﻫﺎ ﻗﺮار داده ﺷـﻮﻧﺪ و اﻧﺘﻬـﺎی آﻧﻬﺎ ﺑﻪ ﻧﺤﻮی ﻣﻨﺎﺳﺐ ﻣﻬﺎر ﺷﻮد.

3- اﮔﺮ ﻋﺮض ﻣﻘﻄﻊ ﻛﻼف ﺑﺮاﺑﺮ ﺑﺎ 35 سانتیﻣﺘﺮ ﻳﺎ ﺑﻴﺸﺘﺮ ﺑﺎﺷﺪ، ﺗﻌﺪاد ﻣﻴﻠﮕﺮدﻫﺎی ﻃﻮلی ﺑﺎﻳﺪ ﺑﻪ 6 ﻋﺪد و ﻳﺎ ﺑﻴﺸﺘﺮ اﻓﺰاﻳﺶ داده ﺷﻮد، ﺑﻪﻃﻮری ﻛﻪ ﻓﺎﺻﻠﻪ ﻫﺮ دو ﻣﻴﻠﮕﺮد ﻣﺠـﺎور

از 25 سانتی ﻣﺘﺮ ﺑﻴﺸﺘﺮ ﻧﺒﺎﺷﺪ.

4- ﻣﻴﻠﮕﺮدﻫﺎی اصلی ﺑﺎﻳﺪ ﺑﺎ ﺗﻨﮓﻫﺎیی ﺑﻪ ﻗﻄﺮ ﺣﺪاﻗﻞ 6 ﻣﻴﻠﻲﻣﺘﺮ ﺑﻪ ﻳﻜﺪﻳﮕﺮ ﺑﺴﺘﻪ ﺷﻮد.

5- ﺣﺪاﻛﺜﺮ ﻓﺎﺻﻠﻪ ﻗﺎﺋﻢ ﺗﻨﮓﻫﺎ از ﻳﻜـﺪﻳﮕﺮ ﺑﺎﻳـﺪ ﻣﺴـﺎوی ﻋـﺮض ﻣﻘﻄـﻊ ﻛـﻼف و ﻳـﺎ 25 ﺳﺎنتی ﻣﺘﺮ (ﻫﺮ ﻛﺪام ﻛﻤﺘﺮاﺳﺖ)ﺑﺎﺷﺪ.

6- حداکثر فاصله تنگ ها در ناحیه بحرانی باید به 15 سانتی متر کاهش یابد .

7- طول ناحیه بحرانی در کلاف قائم از بر داخلی کلاف محاسبه شده و برابر با بزرگترین مقادیر زیر است :

          الف- یک پنجم فاصله محور تا محور کلاف های افقی بالا و پایین دیوار بنایی

          ب- دو برابر ضخامت کلاف قائم در راستای عمود بر دیوار

8- در ناحیه بحرانی و در محل اتصال کلاف ها به یکدیگر نباید وصله میلگرد قرار گیرد ، بلکه وصله میلگردها باید در یک سوم میانی ارتفاع کلاف تعبیه شود .

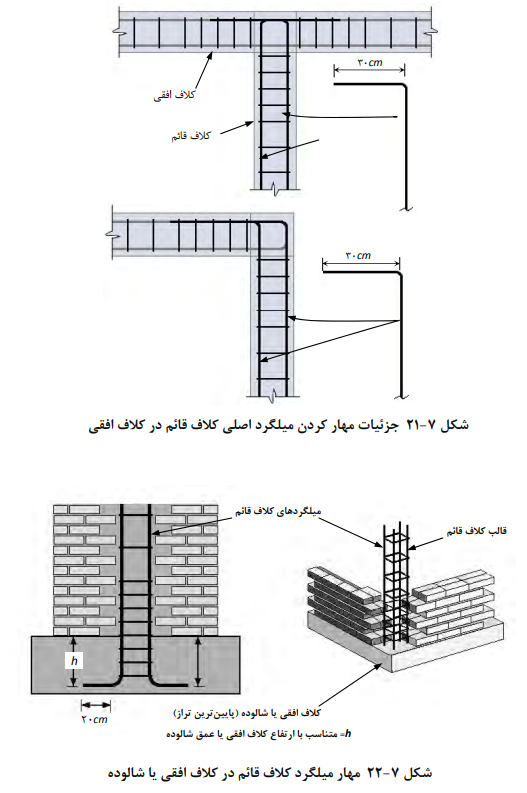

9- میلگردهای اصلی کلاف قائم باید با حداقل طول مهاری 40 سانتی متر در انتها به زاویه 90 درجه ختم و در کلاف افقی در تراز سقف مهار شود ( شکل 2-21 ).

10- آرماتورهای اصلی کلاف قائم باید حداقل به اندازه 40 سانتی متر به صورت قائم و 20 سانتی متر با خم 90 درجه در داخل شالوده مهار شود ( شکل 7-22).

11- پوشش بتن اطراف میلگردهای طولی نباید از 2/5 سانتی متر کمتر باشد .

3-2-6-7 نحوه اجرای کلاف قائم بتن آرمه

اﺟﺮای ﻛﻼفﻫﺎی ﻗﺎﺋﻢ ﺑﺘﻦ آرﻣﻪ ﺑﺎﻳﺪ ﻫﻤﺰﻣﺎن ﺑﺎ اﺟﺮای دﻳﻮار ﺳﺎزه ای و ﺑﻪ ﺻﻮرت ﻳﻜﭙﺎرﭼﻪ ﻣﺎﻧﻨﺪ ﺷﻜﻞ (7-22) اﻧﺠﺎم ﺷﻮد.اﮔﺮ ﻛﻼف ﻗﺎﺋﻢ ﺑﺎ دﻳﻮار ﻫﻤﺰﻣﺎن اﺟﺮا ﻧﺸﻮد، رﻋﺎﻳﺖ ﻣـﻮارد

زﻳﺮ اﻟﺰاﻣﻲ اﺳﺖ:

اﻟﻒ- اﺟﺮای دﻳﻮار و ﺑﺎز ﮔﺬاﺷﺘﻦ ﻣﺤﻞ ﻛﻼف ﺑﻪ ﺻﻮرت ﻛﻨﮕﺮه ای

ب- ﻣﻴﻠﮕﺮدﮔﺬاری و ﺗﺄﻣﻴﻦ ﻫﻤﭙﻮﺷﺎنی ﺑﺎ ﻣﻴﻠﮕﺮدﻫﺎس اﻧﺘﻈﺎر

پ-ﻧﺼﺐ ﻣﺮﺣﻠﻪای ﻗﺎﻟﺐ ﺑﻴﺮونی ﺑﻪ ارﺗﻔﺎع 70ﺳﺎنتی ﻣﺘﺮ از ﭘﺎﻳﻴﻦ ﺑﻪ ﺑﺎﻻ

ت-ﻣﻼترﻳﺰی ﻣﺮﺣﻠﻪای و و ﻳﺒﺮهﻛﺮدن ﺑﺮای ﺣﺼﻮل اﻃﻤﻴﻨﺎن از ﺟﺎﮔﻴﺮی ﻣﻼت در ﺗﻤﺎم ﻓﻀﺎﻫﺎی ﺧﺎلی

4-2-6-7 ﻛﻼفﻫﺎی ﻗﺎﺋﻢ ﻣﻌﺎدل

ﺑﻪ ﺟﺎی ﻛﻼف ﻗﺎﺋﻢ بتنی ﻣﻲﺗﻮان از ﻛﻼف ﻓﻮﻻدی ﻳﺎ ﭼﻮبی ﺑﻪ ﺷﺮح زﻳﺮ اﺳﺘﻔﺎده ﻛﺮد.

1-4-2-6-7 ﻛﻼفﻫﺎی ﻗﺎﺋﻢ ﻓﻮﻻدی

1- ﻛﻼف ﻓﻮﻻدی را ﻣﻲﺗﻮان از ﺗﻴﺮآﻫﻦ ﻧﻤﺮه 10 و ﻳﺎ ﭘﺮوﻓﻴـﻞ ﻓـﻮﻻدی ﺑـﺎ ﺳـﻄﺢ ﻣﻘﻄـﻊ ﻣﻌﺎدل آن ﺳﺎﺧﺖ، ﻣﺸﺮوط ﺑـﺮ آن ﻛـﻪ اﺗﺼـﺎل ﻛـﻼف ﻓـﻮﻻدی ﺑـﺎ دﻳـﻮار ﺑـﻪ وﺳـﻴﻠﻪ ﻣﻴﻠﮕﺮدﻫﺎي اﻓﻘﻲ ﺑﻪ ﺧﻮبی ﺗﺄﻣﻴﻦ ﺷﻮد (ﺷﻜﻞ 7-20-ب).

2- ﭼﻨﺎﻧﭽﻪ ﭘﺮوﻓﻴﻞﻫﺎی ﻓﻮﻻدی در و ﭘﻨﺠﺮه، ﻣﻌﺎدل ﺗﻴﺮآﻫﻦ ﻧﻤﺮه 10 ﺑﺎﺷﺪ و ﺑﻪﺧﻮبی در ﻛﻼف افقی و ﺳﻘﻒ ﻣﻬﺎرﺷﺪه ﺑﺎﺷﺪ، میﺗﻮان آنرا ﺑﻪ ﻋﻨﻮان ﻛﻼف ﻗﺎﺋﻢ در ﻧﻈﺮ ﮔﺮﻓﺖ.

2-4-2-6-7 ﻛﻼفﻫﺎی ﻗﺎﺋﻢ ﭼﻮبی

1- ﺑﺮای ﺳﺎﺧﺘﻤﺎنﻫﺎی ﻳﻚ ﻃﺒﻘﻪ در ﻣﻨﺎﻃﻖ ﺑﺎ ﺧﻄﺮ نسبی ﻣﺘﻮﺳﻂ ﻳﺎ ﻛﻢ، ﻣـﻲﺗـﻮان ﺑـﻪ ﺟﺎی ﻛﻼف ﺑﺘﻦآرﻣﻪ از ﭘﺎﻳﻪ ﻳﺎ ﺳﺘﻮن ﭼﻮبی ﺑﺎ ﺣـﺪاﻗﻞ ﻣﻘﻄـﻊ 50 ﺳـﺎنتی ﻣﺘـﺮ ﻣﺮﺑـﻊ اﺳﺘﻔﺎده ﻛﺮد. کوچک ﺗﺮﻳﻦ ﺑﻌﺪﻛﻼف ﭼـﻮبی  ﺑﺎﻳـﺪ ﺣـﺪاﻗﻞ 5 سانتی ﻣﺘﺮ ﺑﺎﺷـﺪ.ﻛـﻼف ﭼﻮبی ﺑﺎﻳﺪ ﻋﺎری از ﺗﺮك، ﺷﻜﺎف و اﻋﻮﺟﺎج ﺑﺎﺷﺪ.

2- ﻛﻼف ﭼﻮبی ﺑﺎﻳﺪ ﺑﻪ ﺧﻮبی در ﻛﻼفﻫﺎی افقی ﺗﺮاز ﺳﻘﻒ و زﻳﺮ دﻳﻮار و داﺧﻞ ﺷـﺎﻟﻮده ﻣﻬﺎرﺷﻮد.

5-2-6-7 ﻣﻴﻠﮕﺮدﮔﺬاری ﻣﻌﺎدل

ﺑﻪ ﺟﺎی ﻛﻼفﻫﺎی ﻗﺎﺋﻢ میﺗﻮان ﻣﻴﻠﮕﺮدﻫﺎیی را ﻣﻄـﺎﺑﻖ ﺑـﺎ ﺷـﺮاﻳﻂ زﻳـﺮ و در ﻣﺤـﻞﻫـﺎی ﺗﻌﻴﻴﻦﺷﺪه در دﻳﻮارﻫﺎی ﺳﺎزه ای ﺗﻮزﻳﻊ ﻛﺮد (ﺷﻜﻞ 7-23).

1- ﻣﻴﻠﮕﺮدﻫﺎی ﻗﺎﺋﻢ از ﻧﻮع آﺟﺪار ﺑﺎ ﻗﻄﺮ 10میلی ﻣﺘﺮ و ﺑﺎ ﻓﺎﺻﻠﻪ ﺣﺪاقل 60 و ﺣـﺪاﻛﺜﺮ 120 سانتی ﻣﺘﺮ ﺗﻌﺒﻴﻪ ﺷﻮد.

2- ﻣﻴﻠﮕﺮدﻫﺎی ﻗﺎﺋﻢ ﺑﺎﻳﺪ ﺑﺎ ﻣﻴﻠﮕﺮدﻫﺎی افقی ﺑﻪ ﻗﻄﺮ ﺣﺪاﻗﻞ 6 میلیﻣﺘـﺮ و در ﻓﺎﺻـﻠﻪﻫـﺎی ﺣﺪاﻛﺜﺮ 25 سانتی ﻣﺘﺮ ﺑﻪ ﻳﻜﺪﻳﮕﺮ ﺑﺴﺘﻪ ﺷﻮد.

3- ﺑﺮاي ﻫﺮ ﻣﻴﻠﮕﺮد ﻗﺎﺋﻢ ﺑﺎﻳﺪ ﻓﻀﺎیی ﺑﺎ ﺣﺪاﻗﻞ 6 سانتی ﻣﺘﺮ در ﻫﺮﺿـﻠﻊ اﻳﺠـﺎد ﺷـﻮد ﻛـﻪ ﻫﻤﺰﻣﺎن ﺑﺎ ﭼﻴﺪن دﻳﻮار ﺑﺎ ﻣﻼت ﭘﺮ ﺷﻮد.

4- ﻣﻴﻠﮕﺮدﻫﺎی ﻗﺎﺋﻢ ﺑﺎﻳﺪ در ﻛﻼفﻫﺎی افقی ﺑﺎﻻ و ﭘﺎﻳﻴﻦ ﺑﺎ ﺧـﻢ 90 درﺟـﻪ و ﺣـﺪاﻗﻞ 40 ﺳﺎنتی ﻣﺘﺮ ﻣﻬﺎر ﺷﻮد.

6-2-6-7 اﺗﺼﺎل ﻛﻼفﻫﺎی ﻗﺎﺋﻢ

1- در ﻫﺮ ﺗﺮاز و در ﻛﻠﻴﻪ ﻧﻘﺎط ﺗﻘﺎﻃﻊ، ﻛﻼفﻫﺎی ﻗﺎﺋﻢ و افقی ﺑﺎﻳﺪ ﺑﻪ ﻳﻜﺪﻳﮕﺮ ﻣﺘﺼـﻞ ﺷـﻮﻧﺪ ﺗـﺎ ﺳﺎﺧﺘﻤﺎن ﻛﻼف ﺑﻨﺪی ﺷﺪه ﻣﺎﻧﻨﺪ ﻳﻚ ﺳﺎﻣﺎﻧﻪ ﺳﻪ ﺑﻌﺪی ﻳﻜﭙﺎرﭼﻪ و ﺑﻪ ﻫﻢ ﭘﻴﻮﺳﺘﻪ ﻋﻤﻞ ﻛﻨﺪ.

2- ﻛﻼفﻫﺎی ﻗﺎﺋﻢ و افقی ﺑﺎﻳﺪ در ﺗﻤﺎم ﻧﻘﺎط ﺗﻘﺎﻃﻊ ﺑﻪﻳﻜﺪﻳﮕﺮ ﻣﺘﺼﻞ ﺷـﻮﻧﺪ ﺑـﻪﻃـﻮری ﻛـﻪ ﻣﻴﻠﮕﺮدﻫﺎی ﻃﻮلی آﻧﻬﺎ در ﺗﻤﺎم ﻃﻮل ﻧﻘﺎط ﺗﻘﺎﻃﻊ اداﻣﻪ ﻳﺎﺑﺪ.

3- در ﻧﻘﺎط ﺗﻘﺎﻃﻊ ﻛﻼفﻫﺎی افقی و ﻗﺎﺋﻢ، وقتی ﻛﻼف ﻗﺎﺋﻢ اداﻣﻪ نمیﻳﺎﺑـﺪ، ﻣﻴﻠﮕﺮدﻫـﺎی اصلی ﻛﻼف ﻗﺎﺋﻢ ﺑﺎﻳﺪ ﻣﺘﻨﺎﺳـﺐ ﺑـﺎ ﻋﻤـﻖ ﻛـﻼف در داﺧـﻞ ﻛـﻼف افقی ﻣﻬـﺎر ﺷـﻮد

(ﺷﻜﻞ7-22).

4- درﺻﻮرﺗﻲﻛﻪ ﻣﺠﺎری دودﻛﺶ، ﺗﻬﻮﻳﻪ، ﻛﺎﻧﺎل ﻛﻮﻟﺮ و ﻧﻈﺎﻳﺮ آﻧﻬـﺎ ﺑـﺎ ﻛـﻼف ﻗـﺎﺋﻢ ﺗﻼقی ﻛﻨﺪ، ﺑﺎﻳﺪ ﻣﻴﻠﮕﺮدﻫﺎی ﻛﻼف از دو ﻃﺮف اﻳﻦ ﻣﺠﺎری ﻋﺒﻮر داده ﺷﻮد. ﺑﻪﻋﻼوه ﻗﻄـﺮ ﻳـﺎ

ﻋﺮض اﻳﻦ ﻣﺠﺎری ﻧﺒﺎﻳﺪ از ﻧﺼﻒ ﻋﺮض ﻣﻘﻄﻊ ﻛﻼف ﺑﻴﺸﺘﺮ ﺑﺎﺷﺪ (ﺷﻜﻞ 7-24).

3-6-7 ﻛﻼفﺑﻨﺪی دﻳﻮارﻫﺎی مثلثی ﺷﻜﻞ

اﮔﺮ ﺑﺮ روي دﻳﻮارﻫﺎی اﻧﺘﻬﺎیی ﺳﺎﺧﺘﻤﺎنﺑﻨﺎیی، ﻛﻪ ﺳﻘﻒ آن ﺧﺮﭘﺎ ﻳﺎ ﺷﻴﺮوانی اﺳـﺖ، ﺧﺮﭘـﺎ ﻧﺒﺎﺷﺪ، ﺑﺎﻳﺪ ﻗﺴﻤﺖ مثلثی ﺷﻜﻞ اﻳﻦ دﻳﻮارﻫﺎ ﺑﺎ ﻛﻼفﺑﻨﺪی ﺑـﻪ ﺷـﺮح زﻳـﺮ ﺗﻘﻮﻳـﺖ ﮔـﺮدد

(شکل 7-25) :

1- در ﻗﺎﻋﺪه ﻗﺴﻤﺖ مثلثی ﺷﻜﻞ دﻳﻮار اﻧﺘﻬﺎیی ﺑﻪ ﻣﺤﺎذات ﻛﻼف زﻳﺮ ﺗﻜﻴـﻪﮔـﺎه ﺧﺮﭘﺎﻫـﺎ، ﻛﻼف اﻓﻘﻲ ﻣﻄﺎﺑﻖ ﺑﻨﺪ (7-6-1) ﺗﻌﺒﻴﻪ و ﺑﻪ ﻳﻜﺪﻳﮕﺮ ﻣﺘﺼﻞ ﺷﻮد.

2- ﺳﻄﺢ ﻓﻮﻗﺎنی دﻳﻮار مثلثی ﺷﻜﻞ ﺑﺎ ﻛﻼف ﭘﻮﺷﺎﻧﺪه ﺷﻮد، ﺑﻪﻃﻮری ﻛﻪ ﺳﻄﺢ ﺑﺎﻻی ﻛﻼف ﻣﻮازی ﺻﻔﺤﻪ ﭘﻮﺷﺶ و ﺳﻄﺢ زﻳﺮﻳﻦ آن ﭘﻠﻜﺎنی ﺑﺎﺷﺪ.

5- ﺑﻴﻦ دو ﻛﻼف ﭘﺎﻳﻴﻦ و ﺑﺎﻻی ﻗﺴﻤﺖ مثلثی ﺷﻜﻞ دﻳﻮار، ﻛﻼفﻫـﺎی ﻗـﺎﺋﻢ ﺣـﺪاﻛﺜﺮ ﺑـﻪ ﻓﺎﺻﻠﻪ 5ﻣﺘﺮ ﻣﻄﺎﺑﻖ ﺑﻨﺪ (2-6-7) ﺗﻌﺒﻴﻪ و در ﻛﻼفﻫﺎی ﺗﺤﺘﺎنی و ﻓﻮﻗﺎنی ﻣﻬﺎر ﺷﻮد.
