راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 1-10- معرفی

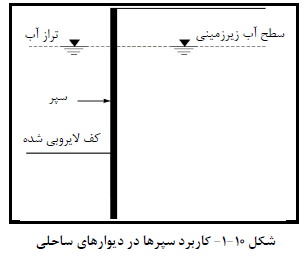

سپرها نوعی دیوار حائل هستند که اغلب برای احداث دیوارهای ساحلی (شکل 10-1) مورد استفاده قرار مـی گیرنـد . مزیت سپر بر دیوارهای حائل عدم نیاز به تمهیدات خاص در محل اجراست و سپرها حتـی در داخـل آب هـم قابـل اجـرا هستند.

در این فصل اصول طراحی سپرها به عنوان دیوارهاي ساحلی مورد بحث قرار می گیرد.

سپرها دارای انواع مختلف هستند که عبارتنـد  از: (الـف) سپرهای چـوبی، (ب) سپرهای بتنـی پـیش سـاخته و (پ) سپرهای فولادی. سپرهای آلومینیومی نیز برای حالات خاص ساخته می شوند.

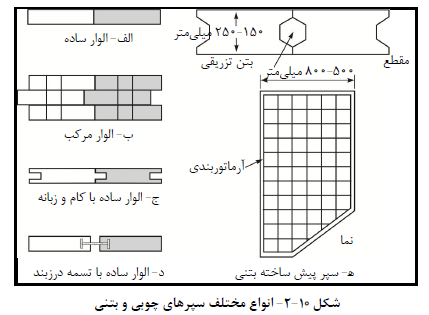

از سپرهای چوبی فقط در مورد سازه های موقت سبک که در بالاي سطح آب قرار دارند، استفاده می شود. دو نوع سـپر چوبی شامل، الوارهای چوبی ساده2 و الوارهای چوبی مرکب وجود دارد. الوارهای چوبی دارای ابعاد 50×300 میلی متـر در مقطع می باشند و به صورت لبه های مماس بر هم در داخل زمین کوبیده می شوند (شـکل 10-2- الـف). الوارهـای چـوبی مرکب، از میخ کردن سه الوار ساده به دست می آیند که الوار وسط نسبت به دو الوار دیگر در حدود 50 تـا 75 میلـی متـر  جابه جا شده است (شکل 10-2- ب). الوارهای چوبی ساده را می توان مطابق شکل (10-2- پ)، در لبه ها به صـورت کـام و زبانه درآورد. در شکل (10-2- ت)، جزییات الوار چوبی با تسمه درزبند نشان داده شده است. در این حالت در لبه هـای الوار شیارهایی ایجاد شده که پس از کوبیدن الوارها در زمین، یک قطعه فولادی در درز بین دو الوار کوبیده مـی شـود  و درز آن ها را می بندد.

سپرهای بتنی پیش ساخته بسیار سنگین هستند و به منظور مقابله با نیروهای ایجاد شده در آن ها در حـین حمـل و نقل، کوبیدن و بهره بردار داخل آن ها آرماتوربند می شود. این سپرها داراي عرض 500 تـا 800 میلـی متـر  و ضـخامت 150 تا 250 میلی متر در مقطع می باشـند . در شـکل (10-2- ث)، مقطـع و نمـا ایـن سـپرها نشـان داده شـده اسـت.

سپرها فولادي آمریکایی دارای ضخامت 10 تا 13 میلی متر می باشند. سپرهای اروپـایی نـازک تـر و عـریض تـر هسـتند. نیمرخ سپرهای فولادی ممکن است به صورت Z، عمیق، کم عمق و تخت باشند. برای درزبندی و یکپارچگی، لبـه هـای نیمرخ های فولادی به نحو خاصی به صورت کام و زبانه درمی آیند. در شکل (10-3-الف)، اتصال کـام و زبانه انگشـتی و در شکل (10-3-ب)، کام و زبانه توپی نشان داده شده است .

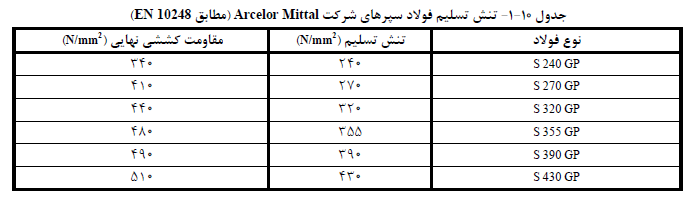

در جدول (10-1) تنش تسلیم فولاد به کار رفته در سپرها ارائه شده است. همچنین مشخصـات هندسـی تعـدادی از سپرهای تولید شده در اروپا (سپرهای شرکت Arcelor Mittal) ، به عنوان نمونه در جدول (10-2) آمده است.

کاربرد سپرهای فولادی راحت است. زیرا قادر به مقاومت در مقابل تنش های قابل توجه ایجاد شده در زمـان کوبیـدن می باشند. وزن آن ها نیز سبک بوده و قابل استفاده مجدد هستند .
