راهنمای طراحی دیوارهای حائل : ضابطه شماره 308 | 6-10- مثالی از محاسبات عمق نفوذ و اساس مقطع سپرها

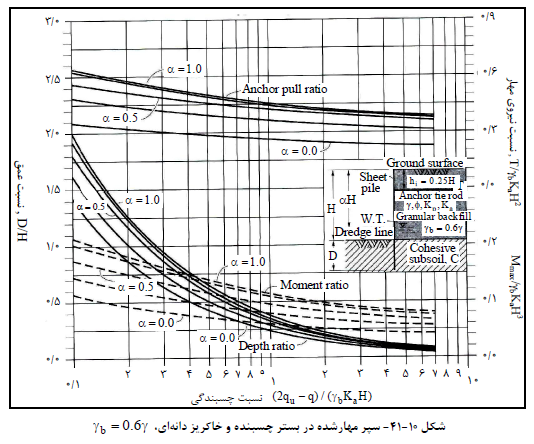

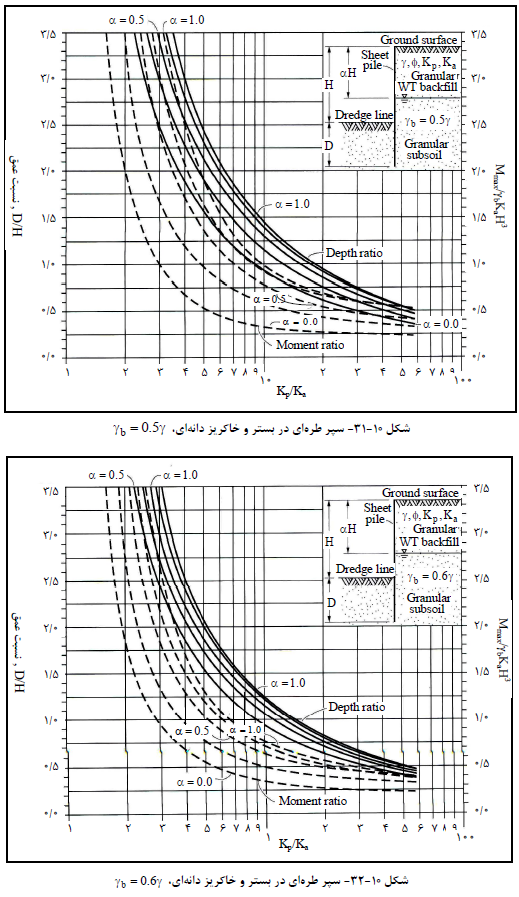

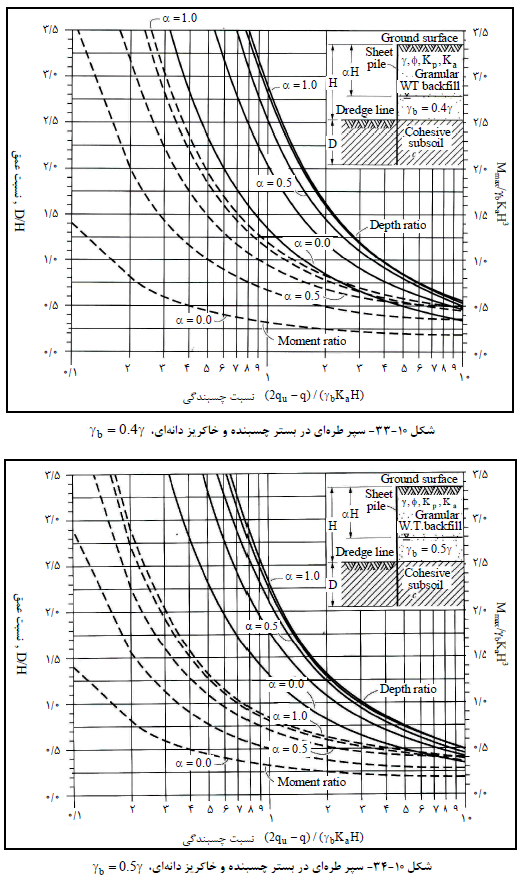

سرنیکا (1995) نمودارهایی را برای سـپرهای طـره ای و مهـار شـده در بسـتر بـا خـاک دانـه ای و خـاکریز دانـه ای و همچنین سپر طره ای و مهارشده در خاک با بستر چسبنده و خاکریز دانه ای ارائه می کند.

به منظور بررسی نمودارها مثالی را مورد بررسی قرار می دهیم .

مطابق شکل (10-7) سپری طره ای در خاک دانه ای کوبیده شده است.

همچنین مشخصات خاک دانه ای به قرار زیر است.

در ادامه عمق نفوذ نظری و عملی این سپر و حداقل اساس مقطع سپر، با استفاده از روش گام به گـام و همچنـین بـا استفاده از نمودارهای ارائه شده توسط سرنیکا محاسبه شده است.

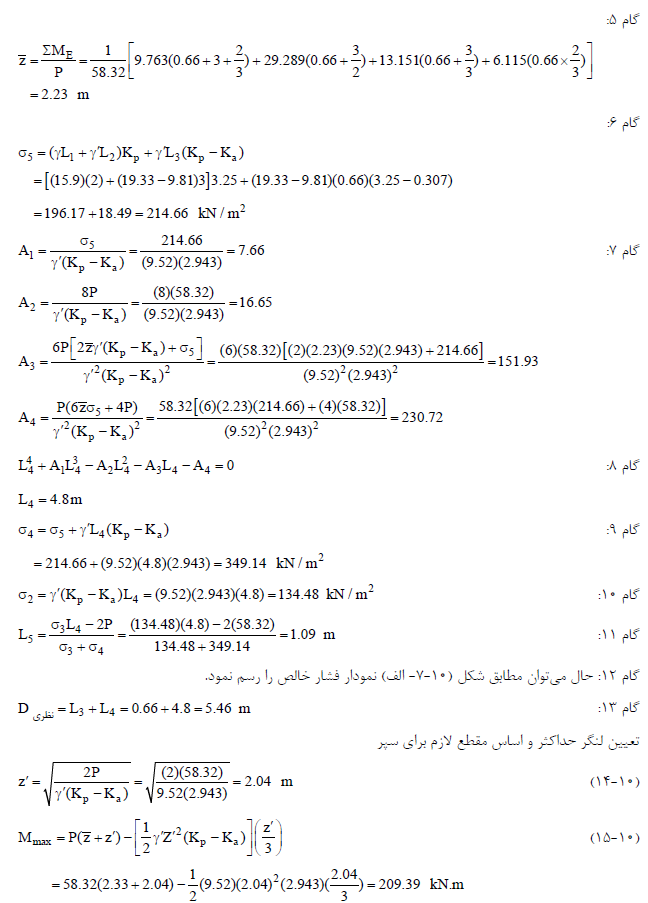

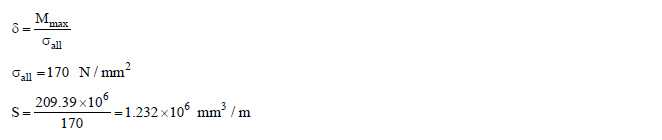

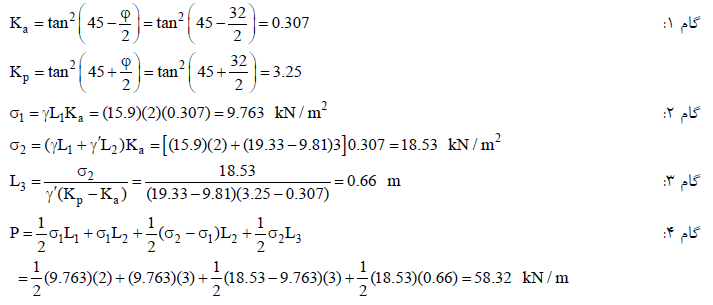

الف - حل با استفاده از روش گام به گام

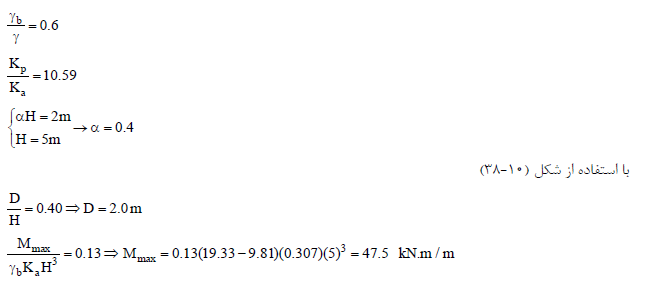

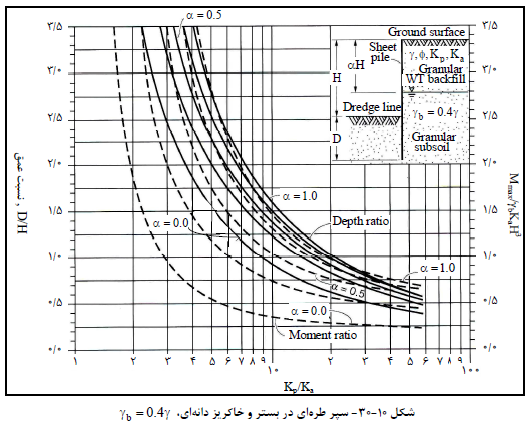

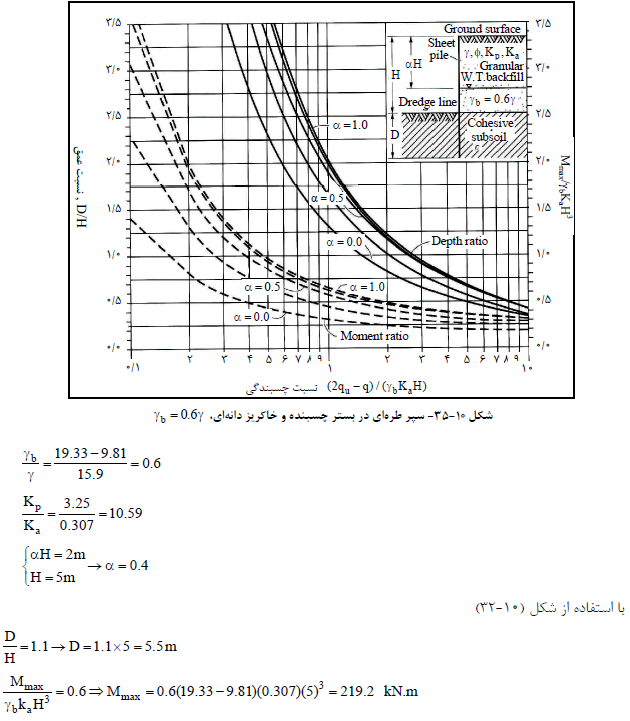

ب - حل با استفاده از نمودارهای سرنیکا مثال بالا را دوباره حل می کنیم :

مثال حل شده براي سپر طره ای براي سپر مهار شده تکرار می شود. مهار دیوار در عمق 1 متری از بالای دیوار قرار دارد.

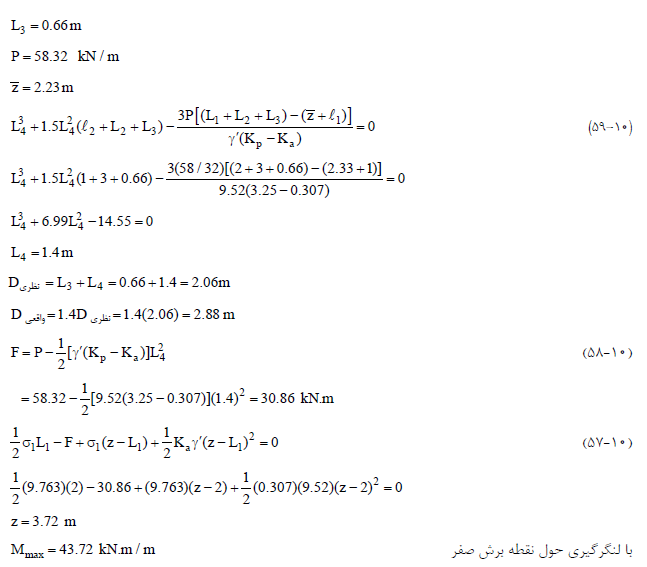

الف- حل با استفاده از روش گام به گام

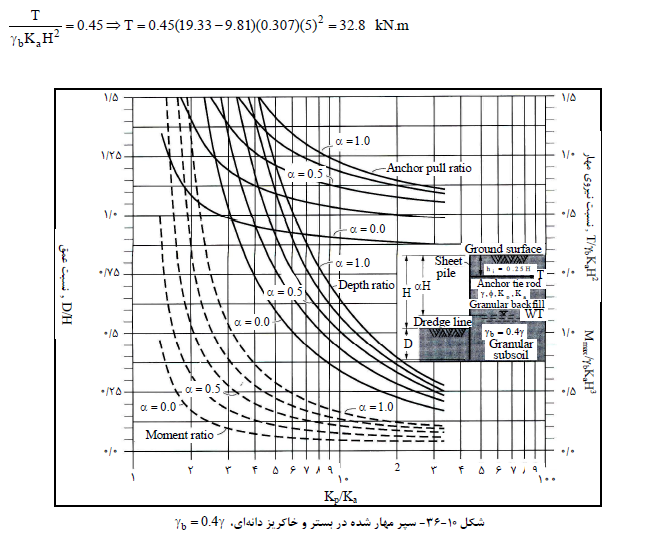

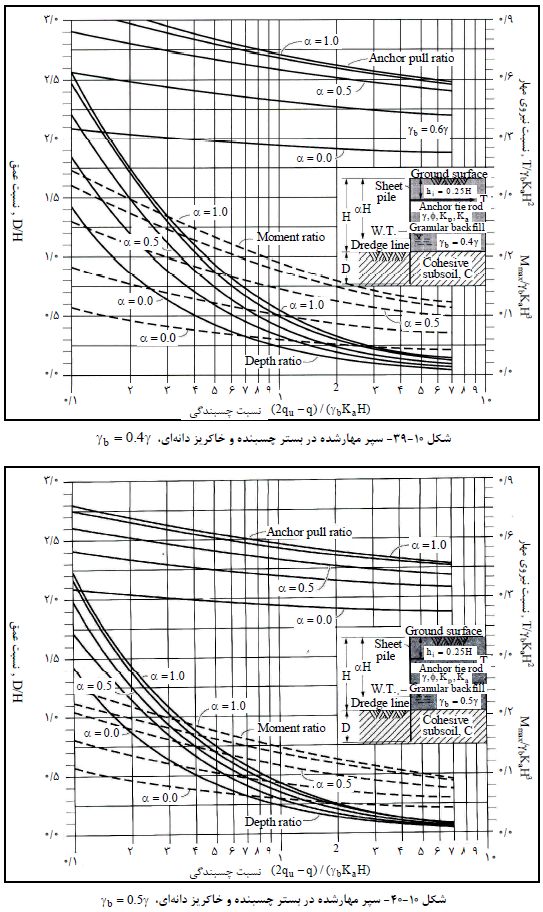

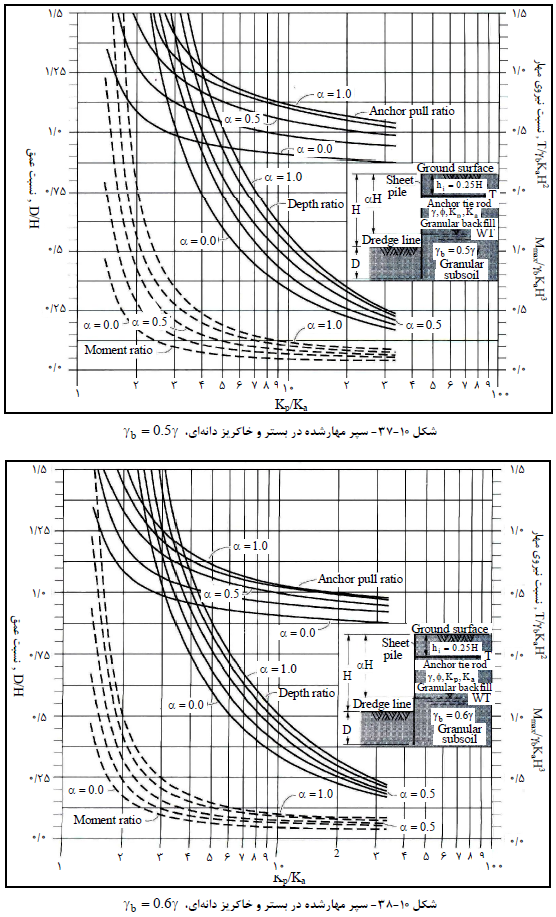

ب - حل مثال سپر مهارشده با استفاده از نمودارهای سرنیکا
