مبحث سیزدهم مقررات ملی ساختمان : طرح و اجرای تاسیسات برقی ساختمان ها (1395) | ١٣-٩-١ كلیات

تأسیسات جریان ضعیف ساختمان در صورت نیاز طرح، شرایط کاربری، بهرەبرداری و غيره شامل هر یک از سیستم های زیر خواهد بود:

- سيستم تلفن

- مركز تلفن، مخابرات و ارتباطات

- سيستم اعلام حريق

- سيستم اعلام نشت گاز سوخت

- سيستم اعلام خطر گاز مونواكسيدكربن

- سيستم در بازكن و زنگ اخبار

- سيستم احضار

- سيستم صوتى واعلام خطر

- سیستم صوتی آنالوگ مراکز تجمع و همایش

- سيستم انتن مركزى تلويزيون وماهواره

- سيستم شبكه كامپيوتر وفن آورى اطلاعات (IT)

- سيستم مديريت هوشمند ساختمان وسيستم مديريت انرزى

- سیستم چندرسانەای

- سیستم تابلوهای نمایشگر دیجیتال و نمایش تصويرى

- سيستم تلويزيون مداربسته (دوربين مداربسته – CCTV)

- سيستم كنترل تردد وحراستى

-سیستم اعلام و هشدار سرقت

- سيستم كنترل عبور و راه بندها

- سيستم حضور و غياب

- سیستم ویدیو پروژکتور، سیستم های صوتی و تصویری ویژه

- سيستم هاى كنترل و ابزار دقيق

- سیستم ترجمە همزمان

- سيستم كنفرانس

- سیستم مدیریت پارکینگ

- سیستم صوتی دیجیتال مراکز تجمع و همایش

- سيستم تلفن آتش نشان

- سيستم شبكه فرمان حسگر (سنسور) زلزله

- سایر سیستم‌های دیگر که مورد نیاز ساختمان باشد.

١٣-٩-١-١ علاوه بر رعایت کلیە دستورالعمل‌ها و راهنمایی‌های سازندگان معتبر اینگونه سيستم‌ها و همچنین دستورالعمل‌ها و راهنمایی‌های سازمان هایی که ممکن است بر سيستم های ياد شده نظارت داشته باشند (شركت مخابرات، سازمان آتش نشانى وغيره) لازم است مقررات اين فصل نيز رعایت شود. در صورت وجود مغایرت، به مقرراتی كه از نظر ايمنى ارجحيت دارد عمل خواهد شد.

تشخیص این ارجحیت با مقام مجری مقررات خواهد بود.

١٣-٩-١-١-١ در ساختمان های مسکونی، اداری خصوصی و ساختمان های اداری عمومی، که بنا به دلایل خاص و يا محدوديت هاى معمارى و غيره، تأمين اتاق برق در طبقات ساختمان جهت نصب سيستم هاى جريان ضعيف امكان پذير نباشد. پيش بينى تابلو و يا جعبه تجهيزات و يا ترمينال مستقل برای نصب اجزاء و تجهیزات هر یک از سیستم‌های جریان ضعيف در طبقات ساختمان و در محل های مناسب و به تعداد مورد نیاز، الزامی است.

١٣-٩-١-٢ مدارهای هر یک از سیستم‌های جریان ضعیف باید به طور مستقل کشیده شود. جز در مواردی که مجاز اعلام میشود، نباید با مدارهای سیستم‌های دیگر، به خصوص با مدارهای قدرت (روشنایی، پریز، موتور و غيره) یکجا کشیده شود.

تبصره: نباید از رشته‌های مختلف یک کابل یا هادی‌های کشیده شده در یک لوله، برای سیستم‌های مختلف یا مدارهای قدرت استفاده شود.

١٣-٩-١-٢-١ در موارد زیر میتوان از کشیدن مدارهای سیستم‌های ذکر شده به صورت یکجا در كنار هم استفاده كرد، مشروط به اينكه ولتاژ هيچ يك از هادى‌ها از ولتاژ اسمى عايق بندى هادی‌های جریان ضعیف مورد استفاده تجاوز نکند:

الف) تلفن، نمابر ونظاير آن

ب) زنگ اخبار، احضار، در بازكن

پ) خطوط ارتباطی سیستم اعلام حریق با مركز آتشنشانی یا پانل تكرار كننده (در صورت وجود)

١٣-٩-١-٣ کلیه مقررات عمومی مربوط به سیم کشی، کابل کشی مدارها و تجهیزات (بخشهای ١٣-٧ و ١٣-٨) در مورد مدارهای تأسيسات جريان ضعيف نيز نافذند.

١٣-٩-١-۴ کابل ها و یا سیم های مربوط به هر سیستم بايد از نظر قطر و يا سطح مقطع و نوع و مشخصات آن برای سیستم مورد نظر، مناسب باشد.

١٣-٩-١-۵ دفن کابل های جریان ضعیف در زمین به شرطی مجاز خواهد بود که نوع و مشخصات كابل براى اين كار مناسب باشد.

١٣-٩-١-۶ چنانچه کابل‌های سیستم‌های جریان ضعیف در یک کانال بصورت دفنی يا در يک مجرای بنایی و نظایر آن همراه با کابل‌های قدرت کشیده شوند، باید نوعى حصار بنايى (آجر، ديوار آجری، یا دال بتنی) آنها را از هم جدا کند.

در کانال های کابل کشی و یا تونل هایی که مخصوص عبور کابل و لوله‌های سیستم‌های تأسیسات مكانیكی و غيره، تعبیه شدەاند و کابل‌های موجود در آنها بر روی سينى، نردبان و يا رک مخصوص کشيده می شوند، میبايست حداقل ٣٠ سانتى متر فاصله بين كابل هاى غير هم‌ولتاژ و همچنین بین کابل‌ها و لوله‌ها رعایت شود.

١٣-٩-١-٧ حداقل فاصله كابل هاى سيستم هاى جريان ضعيف وخطوط تلفن و مخابرات (غيرفيبر نوری) در مسیرهای موازی و یا متقاطع با خطوط شبكه گازطبیعی برابر ۴٠ سانتی متر بوده و در صورت استفاده از کابل‌های فیبر نوری برای سیستم‌های مذکور، حداقل فاصله در مسیرهای موازی برابر ۶٠ سانتیمتر و در مسیرهای متقاطع برابر ۴٠ سانتی متر خواهد بود (مبحث ١٧ مقررات ملّی ساختمان).

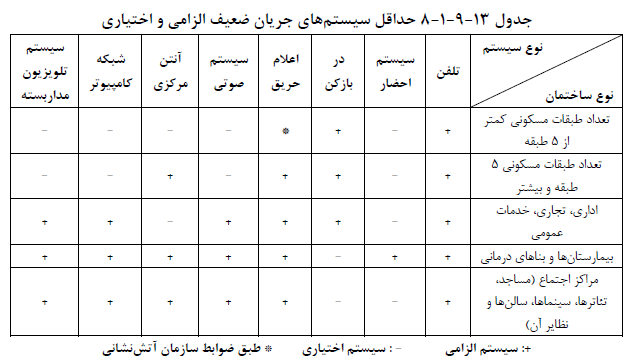

١٣-٩-١-٨ در ساختمان هاى طبقه بندى شده در جدول شماره ١٣-٩-١-٨، عمدەترین سیستم های جریان ضعیف الزامی و اختیاری تعیین گردیده است.

١٣-٩-١-٨-١ در همه ساختمان ها علاوه بر سيستمهای مندرج در جدول شماره ١٣-٩-١-٨ از هر یک از سیستم‌های دیگر جریان ضعیف كه در رديف ١٣-٩-١ ذكر شده است، با توجه به نياز طرح و بهره برداری به عنوان سيستم هاى اختيارى مى توان استفاده نمود. الزام به استفاده از بعضى از سیستم‌های اختیاری تابع مقررات، ضوابط و یا دستورالعمل‌های مربوطه خواهد بود.

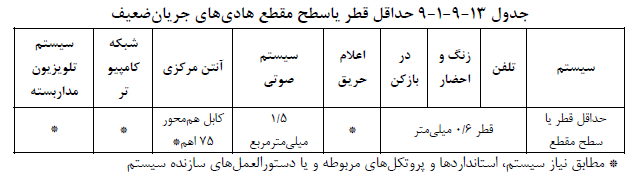

١٣-٩-١-٩ قطر يا سطح مقطع هادى هاى مربوط به هر يک از سيستم هاى جدول شماره ١٣-٩-١-٨ نبايد از مقادير داده شده در جدول شماره ١٣-٩-١-٩ كمتر باشد.

تبصره ١: حداقل قطر يا سطح مقطع هادى هاى اشاره شده در جدول شماره ١٣-٩-١-٩ مربوط به سيستمهاى جريان ضعيف از نوع متعارف (معمولی) می باشد.

تبصره ٢: نوع و مشخصات كابل‌ها ويا سيم هاى سيستم جريان ضعيف مورد اشاره در رديف ١٣-٩-١ بر اساس نیاز سیستم، استانداردها و یا پروتکل های مربوطە و يا دستورالعمل سازندگان آنها تعیین میگردد.
