مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-١٧-٣ انتقال برش افقى در اعضاى خمشى مركب بتنى

٩-١٧-٣-١ كليات

٩-١٧-٣-١-١ در اعضاى خمشى مركب بتنى، بايد انتقال كامل نيروهاى برشى افقى در سطوح تماس قطعات متصل شده تأمين گردد.

٩-١٧-٣-١-٢ در مواردى كه در سطوح تماس بين قطعات بتنى متصل شده به يكديگر كشش وجود دارد، انتقال برش افقى از طريق تماس فقط در حالتى مجاز مى باشد كه میلگردهاى عرضى مطابق بندهاى ٩-١٧-٣-٣ و ٩-١٧-٣-4 تأمين شده باشند.

٩-١٧-٣-١-٣ روش آماده سازى سطوح تماس بر اساس فرضيات طراحى بايد در مدارک اجرايى مشخص شده باشد.

٩-١٧-٣-٢ مقاومت مورد نياز

٩-١٧-٣-٢-١ نيروهاى ضريب دار منتقل شده در طول سطح تماس اعضاى خمشى بتنى مركب، بايد مطابق تركيب بارهاى ضريب دار فصل ٩-٧ و روش‌هاى تحليل فصل ٩-۶ محاسبه شوئد.

٩-١٧-٣-٣ مقاومت طراحى

٩-١٧-٣-٣-١ طراحى براي انتقال برش افقى را مى توان مطابق يكى از روش‌هاى بندهاى ٩-١٧-٣-٣-٢ يا ٩-١٧-٣-٣-٣ انجام داد.

٩-١٧-٣-٣-٢ روش اول

در این روش در همه‌ى مقاطع و در تمام سطوح تماس اعضاى مركب، رابطه ى زير بايد برقرار باشد:

در اين رابطه Vu  نيروى برشى موجود در مقطع، و Vnh مقاومت برشى اسمى افقى سطح تماس است كه مطابق ضوابط بندهاى (الف) يا (ب) محاسبه مى‌شوند.

الف- در مواردى كه Vu>Φ(0.35bvd) است، Vnh همان Vn محاسبه شده مطابق بند ٩-٨-٨ مى باشد. bv عرض سطح تماس و d فاصله ى بين تار فشارى انتهايى در كل مقطع عضو مركب تا مركز میلگردهاى طولى كششى ميباشد؛ كه لازم نيست كمتر از 0.8h در نظر گرفته شود.

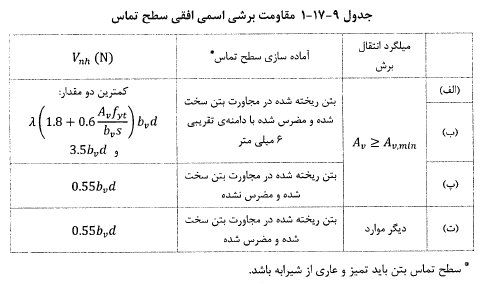

ب- در مواردى كه  Vu≤Φ(0.35bvd) است، Vnh مطابق جدول زير محاسبه مى شود.

مقدار میلگرد حداقل Av,min در بند ٩-١٧-٣-4 تعيين شده است.

٩-١٧-٣-٣-٣ روش دوم

در اين روش نيروى برشى ضريب دار Vuh از تغيير در نيروى فشارى يا كششى ايجاد شده در اثر خمش در هر قطعه از عضو مركب بتنى محاسبه شده، و رابطه‌ى زير بايد در همه‌ى مقاطع و در كليه‌ى سطوح تماس دو قطعه برقرار باشد.

مقاومت برشى افقى اسمى Vnh بايد مطابق زير بندهاى (الف) و (ب) در بند ٩-١٧-٣-٣-٢، وبا منظور كردن مساحت سطح تماس دو قطعه به جاى bvd ، و Vuh به جاى Vu ، محاسبه گردد. در مواردی که آرماتور‌های انتقال برش براى مقاومت در برابر برش در رابطه ٩-١٧-٢ طراحى مى‌شوند، نسبت مساحت میلگردهاى عرضى به فاصله‌ى آنها در طول عضو، بايد تقريباً منطبق با الكوى توزيع نيروهاى برشى در سطوح تماس اجزاى عضو خمشى مركب بتنى باشد.

٩-١٧-٣-٣-۴ میلگرد‌های عرضی كه در بتن از قبل ريخته شده قرار گرفته و در بتن درجاى جدید ادامه مى يابند، ودر هر دو سمت فصل مشترك طول گيرايى آنها تامين مى شود، مى توانند در محاسبه ى Vnh در نظر گرفته شوند.

٩-١٧-٣-4 حداقل ميلگرد براى انتقال برش افقى

٩-١٧-٣-4-١ در مواردى كه میلگردهاى انتقال برش براى تحمل برش افقى به كار برده مى‌شوند، Av,min، نبايد كم تراز مقادير تعيين شده در روابط (٩-١١-٢) باشد.

٩-١٧-٣-٥ جزئيات میلگرد گذارى براى انتقال برش افقى

٩-١٧-٣-٥-١ میلگردهاى لازم جهت انتقال برش افقى مى توانند به صورت تك میلگرد يا سيم، خاموت‌هاى چند شاخه‌اى يا شاخه‌هاى  قائم سيم‌هاى جوشى باشند.

٩-١٧-٣-5-٢ فاصلەی طولی میلگردهاى انتقال برش در مواردى كه از اين میلگردها براى تحمل برش افقى استفاده مى شود، نبايد بيش‌ تراز حداقل دو مقدار ۶٠٠ ميلى متر و چهار برابر حداقل بعد عضو متصل شده در نظر گرفته شود.

٩-١٧-٣-٨-٣ میلگردهاى انتقال برش بايد در قطعات متصل شونده، طول گیرايى در كشش مطابق بند ٩-٢١-٣ را تامين نمايند.
