مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-٢٢-۶ آرماتورها و الزامات ساخت

٩-٢٢-6-١ كليات

٩-٢٢-6-١-١ اطلاعات طراحى

الف - رده ى آرماتور و مشخصات آن مطابق فصل ٩-4،

ب - نوع، قطر، الزامات محل قرار گيرى، جزئيات و طول مهارى آرماتورها،

پ - ضخامت پوشش بتن روى آرماتور،

ت - موقعيت و طول وصله های پوششى،

ث - نوع و موقعیت وصلە های مکانیكى،

ج - نوع و موقعیت وصله‌ های اتكایی،

چ - نوع و موقعیت وصله‌ های جوشی و دیگر الزامات جوش ميلگردها،

ح - مشخصات اندود حفاظ آرماتورها،

خ - نحوەی محافظت در برابر خورد گی برای آرماتور‌های نمایان که قرار است به منظور توسعەی آينده به كار برده شوند.

٩-٢٢-6-١-٢ الزامات اجرایى

الف - گزارش مشخصات و آزمایش‌های كارخانەای آرماتورها باید ارائە گردد.

ب - آرماتور‌های دارای زنگ زد گی، پوسته شدگی یا تر کیب این دو را در صورتی میتوان به کار برد که مشخصات نمونهی آزمایش شده بعد از زدودن زنگ با برس دستى، با ضوابط استاندارد در مورد حداقل قطر، اندازه ى آج ها و وزن واحد طول، منطبق باشند.

پ - در هنگام بتن ریزی، رویەی آرماتورها باید عارى از يخ، كل، روغن يا ديگر مواد زيان آور از نظر كاهش چسبندگى بابتن باشد.

٩-٢٢-۶-٢ جاى گذارى

٩-٢٢-6-٢-١ اطلاعات طراحى

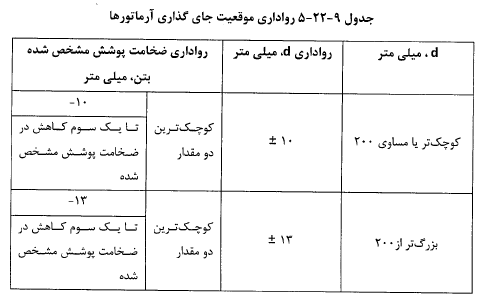

الف - روادارى هاى موقعيت آرماتورها با توجه به روادارى هاى ارتفاع عضو، d، و ضخامت پوشش بتن بايد منطبق بر جدول ٩-٢٢-٥ باشند.

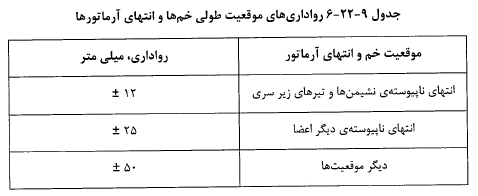

ب - روادارى هاى موقعيت طولى حم ها وانتهاى آرماتورها بايد مطابق جدول ٩-٢٢-6 باشند. رواداری‌های مشخص شده براى ضخامت پوشش بتن در اين جدول براى انتهاى آزاد عضو نيز به كار میروند.

پ - روادارى هاى فواصل دورگيرها در اعضاى با شكل پذيرى متوسط يا زياد، موضوع فصل ٩-٢٠، بايد مطابق بندهاى (١) تا (٣) زير باشند:

١) ١٢ + ميلى متر،

٢) ٨ درصد كوچكترين بعد عضو وحداكثر ٧٥- ميلى متر،

٣) رعایت رواداری ها نباید منجر به این شود که بیش از دو خاموت بسته در تماس با يک ديگر قرار گیرند.

٩-٢٢-6-٢-٢ الزامات اجرایى

الف - آرماتورها، شامل گروه میلگردها، باید در محدودەى روادارى تعيين شده قرار گرفته و براى جلوگيرى از جا به جا شدن هنگام بتن ريزى بسته شوند.

ب - دورپيچ‌ها بايد متشكل از ميلگردها يا سيمهاى پيوسته بوده وبا فواصل مساوى و بدون اعوجاج خارج از روادارى مشخص شده در محل جاى گذارى شوند.

پ - محل وصله‌ى آرماتورها بايد مطابق مدارك ساخت يا مورد تاييد مهندس ناظر باشد.

ت - در میلگردهای طولی ستون ها كه وصله‌ی اتکایی دارند، انتهاى قائم بريده شده‌ى آنها بايد به صورت هم محور روی یک دیگر قرار گيرند.

ث - انتهاى ميلگردها بايد در سطحى صاف وعمود بر محور آن ها، با انحراف حداكثر 1/5 درجه، بریده شده و اختلاف امتدادهای دو میلگرد از ٣ درجه تجاوز نكند.

٩-٢٢-6-٣ خم كردن

٩-٢٢-6-٣-١ الزامات اجرایى

الف - آرماتورها باید قبل از قرار گرفتن در محل، در حالت سرد خم شوند؛ مگر آن كه خم آرماتورها با مجوز مهندس ناظر به روش دیگری انجام شود.

ب - خم کردن آرماتورهایی که بخشی از آنها در بتن جاى گذارى شده اند، مجاز نيست؛ مكر آن كه در مدارک ساخت مشخص شده يا مجوز آن توسط مهندس ناظر صادر شده باشد.

پ - میلگردهای غير هم امتداد، مانند خم S و یا خم با شيب ١ به 6 بايد قبل از قرار گرفتن در قالب خم زده شوند.

٩-٢٢-6-4 جوش آرماتور

٩-٢٢-6-4-١ الزامات اجرايى

الف - جوش كلیه‌ ميلگردها بايد منطبق بر مشخصات مبحث دهم مقررات ملى ساختمان باشد.

ب - برای بستن ميلگردها نبايد از خال جوش ميلگردهاى متقاطع استفاده شود.
