مبحث نهم مقررات ملی ساختمان : طرح و اجرای ساختمان های بتن آرمه (1399) | ٩-۶-٩ روش‌هاى ساده شده ى تحليل الاستيک

٩-۶-٩-١ تیرها و دال ‌های یک طرفه‌ ممتد

٩-۶-٩-١-١ در تيرها ودال هاى يك طرفه‌ى ممتد، در صورتى كه شرايط (الف) تا (ث) زير موجود باشند، لنگرهاى خمشى وتلاش‌هاى برشى را مى توان در مقاطع مختلف بااستفاده از جدول شماره ی ٩-۶-٣ تعيین نمود.

الف - تير يا دال حداقل دو دهانه داشته باشد.

ب - هر يك از اعضا در طول خود داراى مقطع ثابت باشند.

پ - طول دهانه‌ی بزر گتر از دو دهانه‌ی مجاور، از ٢٠ درصد طول دهانەی کوچکتر تجاوز ننمايد.

ت - بارها در سراسر طول تير يا دال، تقريباً به صورت يكنواخت توزيع شده باشند.

ث - شدت بار زنده از سه برابر شدت بار مرده بيش‌تر نباشد.

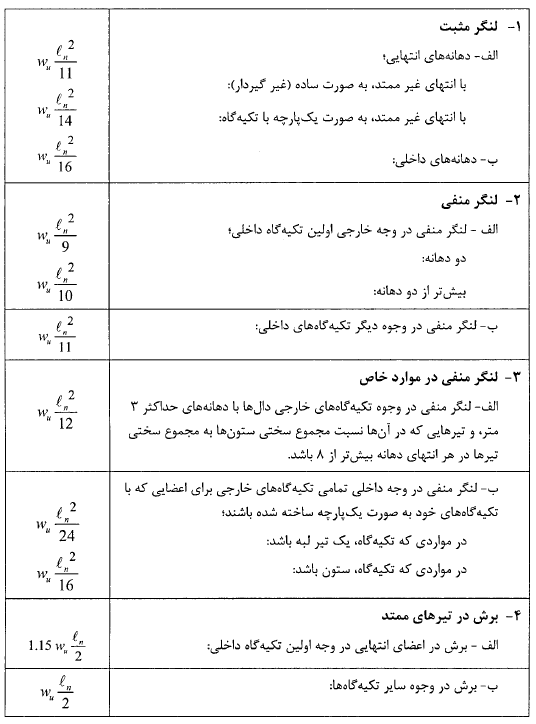

جدول ٩-۶-٣ مقادیر تقریبی لنگرها و برش ها در تيرها و دال هاى يک طرفه‌ ممتد

٩-6-٩-٢ باز پخش لنگر، در لنگرهاى خمشى محاسبه شده بر طبق جدول ٩-6-٣ مجاز نمى باشد.

٩-6-٩-٣ اختلاف لنگرهاى خمشى محاسبه شده در وجوه تكيه گاه‌هاى تيرها بر طبق بند ٩-۶-٩-١، در صورت وجود ستون‌ هاى تكيه گاهى، بايد بين ستون هاى بالا و پايين طبقه به نسبت سختى آنها توزيع شوند.
