مبحث هفدهم مقررات ملی ساختمان : سامانه گاز طبیعی در ساختمان (1403) | 13-4-17 تعيين قطر

قطر بخش های مختلف سیستم لولە کشی گاز باید به اندازه ای باشد كه بتواند حداكثر مقدار گاز مصرفى دستگاه یا دستگاه‌ های گازسوز متصل به آن را با فشار مورد نياز تأمين نمايد تعيين قطر قسمت هاى مختلف لولە کشی گاز باید بر اساس حداكثر مقدار گاز مصرفی آن بخش، چكالى گاز، طولانى ترين مسير لولەکشی گاز و حداکثر افت فشار مجاز كه مقدار آن طبق این مقررات 12/7 میلی متر ستون آب است، تعيين شود. برای سهولت در محاسبه قطر از جدول ١٧-4-١٠ که براساس عوامل فوق تهيه شده استفاده می شود.

١٧-4-١٣-١ قطر لوله واتصالات

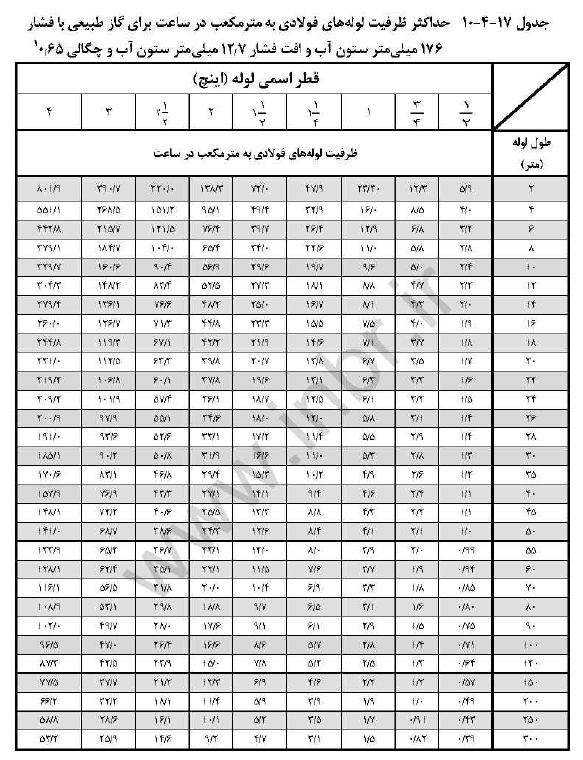

محاسبه قطر لولەها و اتصالات در سیستم لوله‌كشی گاز با استفادە از جدول ١٧-۴-١٠ باید به شرح زير باشد:

١) ابتدا باید طولانی ترین مسیر لولەکشی گاز بر اساس مسیر پیش بینی شده در طرح تعيين شود.

٢) از ستون اول سمت راست جدول، بايد اولين عددى كه برابر با طولانى ترين مسير لوله‌ كشى گاز است، انتخاب شود. در صورتی که عدد طولانی ترین مسیر بین دو عدد از اعداد ستون اول جدول باشد، باید عدد بزرگتر در نظر گرفته شود.

٣) براى تعيين اندازه قطر قسمت هاى مختلف بايد رديف افقى عدد مشخص شده را براى تعيين قطر كليه قسمت هاى لوله‌ كشى مبناى محاسبه قرارداد.

4) برای تعيين قطر لوله کشی در هر قسمت، بايد عدد حداكثر مقدار گاز مصرفى آن قسمت را در ردیف تعیین شده جدول پیدا نمود. در صورتیکه این عدد در جدول موجود نباشد، نزدیکترین عدد بزرگتر در همین ردیف از جدول باید انتخاب شود. قطر درج شده در بالای ستون مربوط به عدد انتخاب شده، قطر آن قسمت از لوله کشی را مشخص خواهد کرد.در فصل ١٧-پ-٢ بخش پیوست، نمونه ای به عنوان مثال برای تعيین قطر لوله کشی گاز ارایه شده است.

تبصره ١: اگر طبق محاسبات قطر لوله اصلى و اندازه شير اصلى كمتراز ٢٥ ميلى متر (١ اينچ) باشد، قطر لولە اصلی و شیر اصلی باید حداقل ٢٥ میلی متر (١ اینچ) در نظر گرفته شود. در اين گونه موارد قطر لوله اصلی تا اولین انشعاب نباید از مقدار تعيین شده ٢۵ میلیمتر (١ اینچ) کاهش یابد. پس از اولين انشعاب، قطر لوله باید بر اساس محاسبات باشد. [1]

تبصره ٢: لولە رابط بین کنتور و رگولاتور، بخشی از سیستم لوله کشی گاز است و قطر قسمت های مختلف آن باید بر اساس قسمت ١٧-۴-١٣ محاسبه شود و اندازه هیچ بخشی از آن نبایداز ٢٥ میلی متر (١ اینچ) کمتر باشد. با این وجود، ابتدا و انتهای لوله رابط بایستی از طريق اتصالات مناسب به ترتیب باخروجی رگولاتور و ورودی کنتور هم سایز گردد.

تبصره ٣: قطر كلكتور باید بر مبنای حداكثر مقدار گاز مصرفی كل سيستم، چكالى گاز، طولانی ترين مسير لولەکشی گاز و حداكثر افت فشار مجاز سیستم لوله کشی گاز و بر اساس قسمت ١٧-4-١٣ محاسبه شود و اندازه هیچ یک از قسمت های آن نباید از ٢۵ میلیمتر (١ اینچ) کمتر باشد.

پاورقی [1] در مواردی كه لوله كشى كاز فقط يک مصرف كننده را تغذيه مى كند و لوله اصلى انشعابى ندارد، حداقل قطر لوله بايد ١ اينچ در نظر گرفته شود؛ حتی برای مواقعى كه طبق جدول لوله مورد نياز به قطر ½ اينچ باشد.

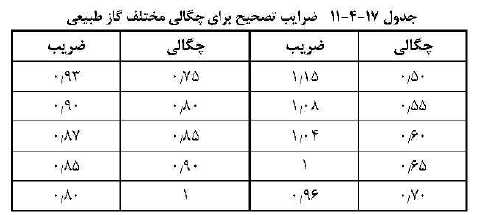

تبصره ۴: اعداد مندرج در جدول ١٧-۴-١٠ بر اساس چگالی معادل 0/65 است و چنانچه چگالى مورد استفاده 0/65 نباشد، بايد از ضرايب تصحيح جدول ١٧-4-١١ استفاده شود.

١٧-4-١٣-٢ قطر شيرها

قطر تمامی شیرها تا ۵٠ میلیمتر (٢ اینچ) باید هم اندازه قطر لوله ای که شیر روی آن نصب میشود، در نظر کرفته شود. در صورتی كه قطر قسمت محل نصب شير بیش از ٥٠ ميلی متر (٢ اينچ) باشد، استفاده از شير هم اندازه با قطر آن قسمت ياشير با قطر ٥٠ ميلى متر (٢ اينچ) مجاز است.

تبصره: نصب شير مصرف متناسب با مقدار مصرف دستگاه  گازسوز با قطر كمتراز ٢٥ ميلى متر (١ اينچ) در مواردی که لوله کشی گاز فقط یک انشعاب دارد، مجاز است.[1]

پاورقی [1] در این حالت قطر لوله اصلى يک اینچ است و تغيير قطر با استفاده از تبديل متناسب با اندازه شير انجام مى شود
